港珠澳大桥桥面伸缩缝采用拉绳位移传感器监测梁端相对位移。桥梁结构监测对传感器的要求是长期稳定、户外可靠，拉绳方案在这里是合适的选择。
桥面伸缩缝为什么要监测

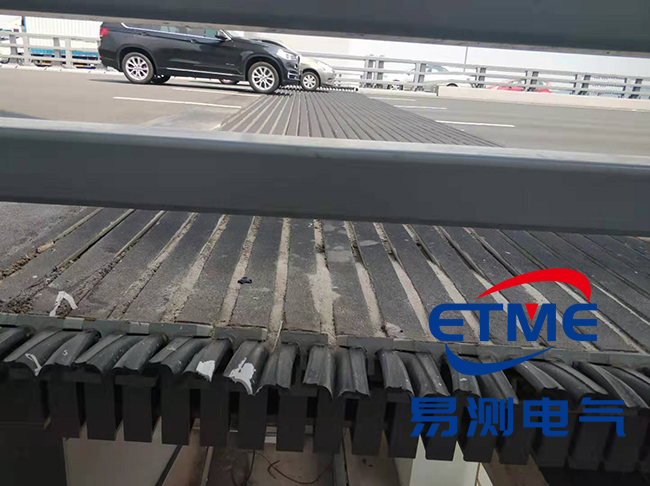

桥梁在温度变化、车辆荷载作用下会热胀冷缩、产生变形，伸缩缝就是为适应这种变形设置的。伸缩缝两侧的梁端相对位移，反映了桥梁的变形状态。持续监测这个位移，可以：
- 掌握桥梁在不同温度、荷载下的变形规律。
- 发现伸缩缝异常（位移超限、变形异常）及时预警。
- 为桥梁维护提供数据依据。
拉绳方案怎么测
拉绳位移传感器在伸缩缝监测中的布置：
- 钢丝沿缝向布置：钢丝方向和伸缩缝开合方向一致，缝开钢丝拉出，缝合钢丝收回。

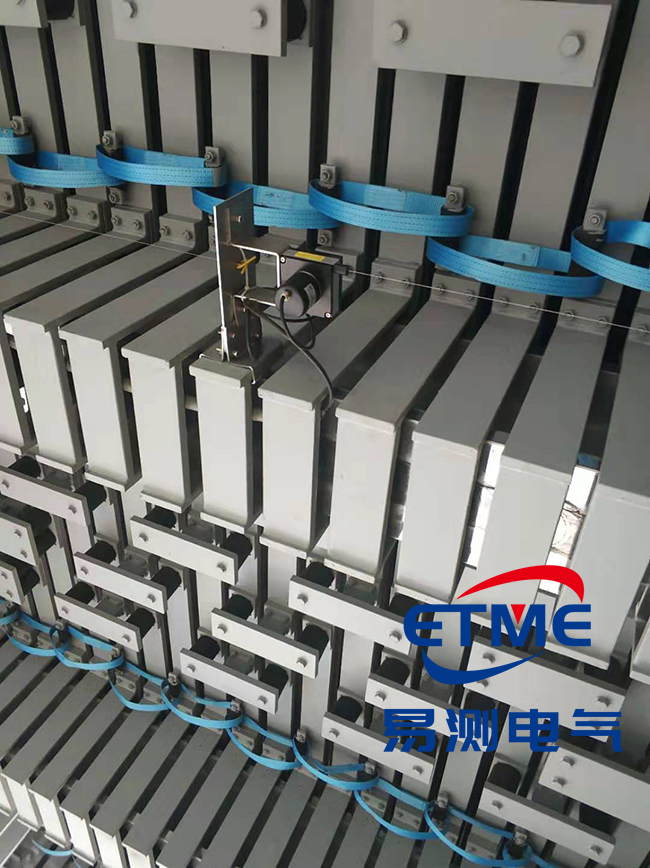

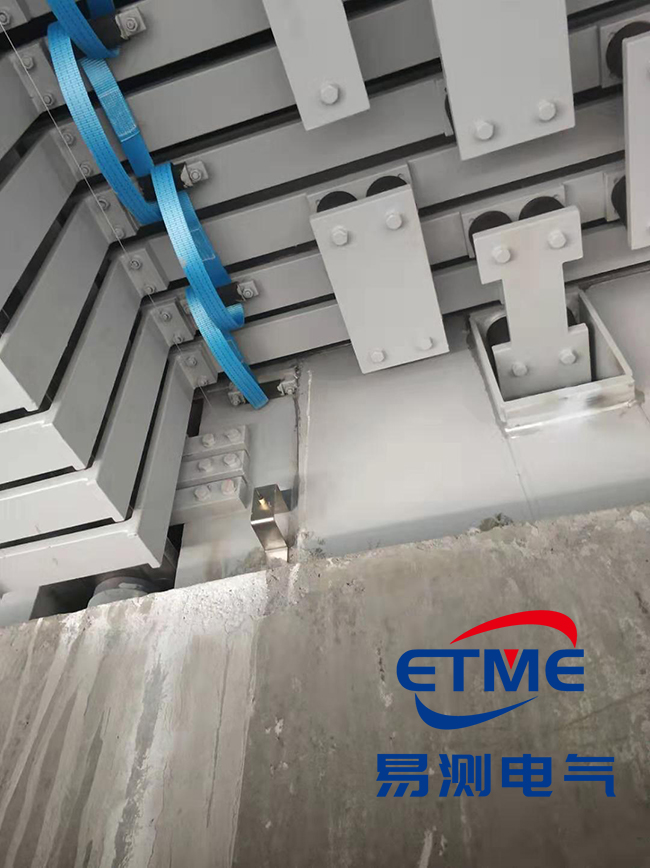

- 支架固定在梁端：传感器本体固定在一侧梁端，钢丝连接另一侧梁端。
- 量程覆盖最大开合：温度、荷载引起的最大开合量，传感器量程要覆盖并预留缓冲。
为什么拉绳适合桥梁监测
桥梁结构监测和工业设备测量不一样，它有几个明显特点，恰好都跟拉绳位移传感器的长处对得上：
| 桥梁监测特点 | 对传感器的要求 | 拉绳的匹配点 |
|---|---|---|
| 行程大 | 量程要覆盖温度/荷载引起的开合量 | 量程可达几米，覆盖大变形 |
| 频率低 | 变形缓慢，不需高频采集 | 拉绳测低频完全满足 |
| 长期户外 | 连续多年运行、耐腐蚀、可靠 | 防护型号 + 不锈钢钢缆 |
| 安装受限 | 桥下空间小、不好动结构 | 外置装，支架固定，不改桥体 |
有一点要提醒：桥梁伸缩缝的变形是"双向"的——温度升高时缝变宽（张开），温度降低时缝变窄（闭合）。拉绳传感器在钢丝布置上要保证能同时跟随这两种变化，也就是钢丝既能在缝张开时拉出，又能在缝闭合时靠卷簧收回。量程选取上，要以最大开合量为基准再加余量，避免缝张开超限时钢丝拉断。
户外环境的要求
桥梁监测是户外长期运行，环境因素要考虑：
- 盐雾：沿海环境盐雾腐蚀强，传感器外壳、钢丝材质要耐腐蚀。
- 风雨：防水防潮，传感器出口密封，防止雨水进入。
- 卷簧和电位器：长期户外运行，卷簧回弹力、电位器（或磁栅/编码器）的可靠性要经得起考验。
- 电缆穿管防水：电缆穿管保护，接头处防水处理。
安装与标定的几个细节
桥梁伸缩缝现场安装拉绳，有几个容易忽略、但直接影响数据有效性的点：
- 钢丝走向要贴合变形方向：伸缩缝两侧梁端会发生相对位移，多数情况下是水平方向的（缝宽变化），也可能伴随轻微的竖向错动。钢丝最好沿着主变形方向布置，减小因方向不匹配带来的测量误差。

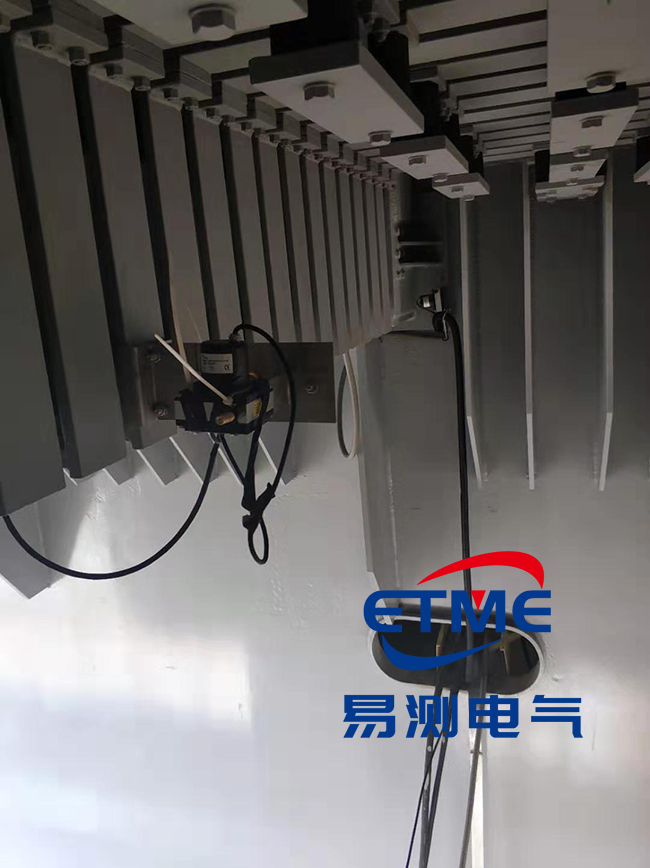

- 一端固定、一端随动：传感器本体固定在稳定的一侧梁端，钢丝连到另一侧梁端。固定端要足够稳，不能让传感器本身跟着桥体振动而偏移。
- 初始标定：安装后，要把当前缝宽对应的读数标定成一个已知基准，记录初始值。之后监测的变形量 = 当前读数 - 初始值，这样才能反映相对变化。
- 保护罩/防护：传感器本体和钢丝外露的部分，加防护罩或防撞措施，避免被桥面杂物、飞石碰上，也避免直晒直淋。
这些细节做好了，采集到的变形数据才能真正反映桥梁的真实状态，而不是把安装误差也当成结构变形。
结构监测的数据重点
结构监测的意义不在于单次的数据有多精确，而在于长期趋势。所以除了传感器本身要在户外长期稳定，还有两点要把握好：一是数据采集要有时间戳，能和温度、车辆荷载等外因对起来，才能分析变形规律；二是要设定合理的报警阈值，既不能漏报（真变形超限没发现），也不能频繁误报（把温度波动当异常）。在此基础上，把拉绳位移传感器的读数接入结构监测系统，就能对桥梁伸缩缝的健康状态做长期、连续的跟踪。
易测电气拉绳位移传感器方案，适合此类长行程、低频率的结构监测场合。量程覆盖最大开合、户外防护到位、电缆穿管防水，是桥面伸缩缝监测的实用配置。
