想把 LVDT 位移传感器装准，先得看懂它的结构，再选对安装方式。LVDT 结构看着简单，内部却有几个关键部件直接决定测量精度。这篇文章把 LVDT 的结构和常见安装方式讲清楚，帮您装对、装稳。
一、LVDT 的内部结构
一台 LVDT 通常由这几部分构成：
- 线圈组件：一个初级线圈 + 两个对称次级线圈，绕制在中空骨架上，初级由交流激励供电。
- 铁芯（衔铁）：透磁材料制成的管状件，在骨架内孔中沿轴向自由移动，与被测件相连。
- 外壳：不锈钢等坚固材料制成的圆柱形护套，提供机械保护与环境密封。
- 测头/连接杆：回弹式有弹簧测头（带测力、测头预行程）；自由芯则用非磁杆与铁芯连接。
线圈通常灌封环氧树脂防潮、防污染，外壳可做激光焊或灌封密封，达到 IP65~IP68 防护。

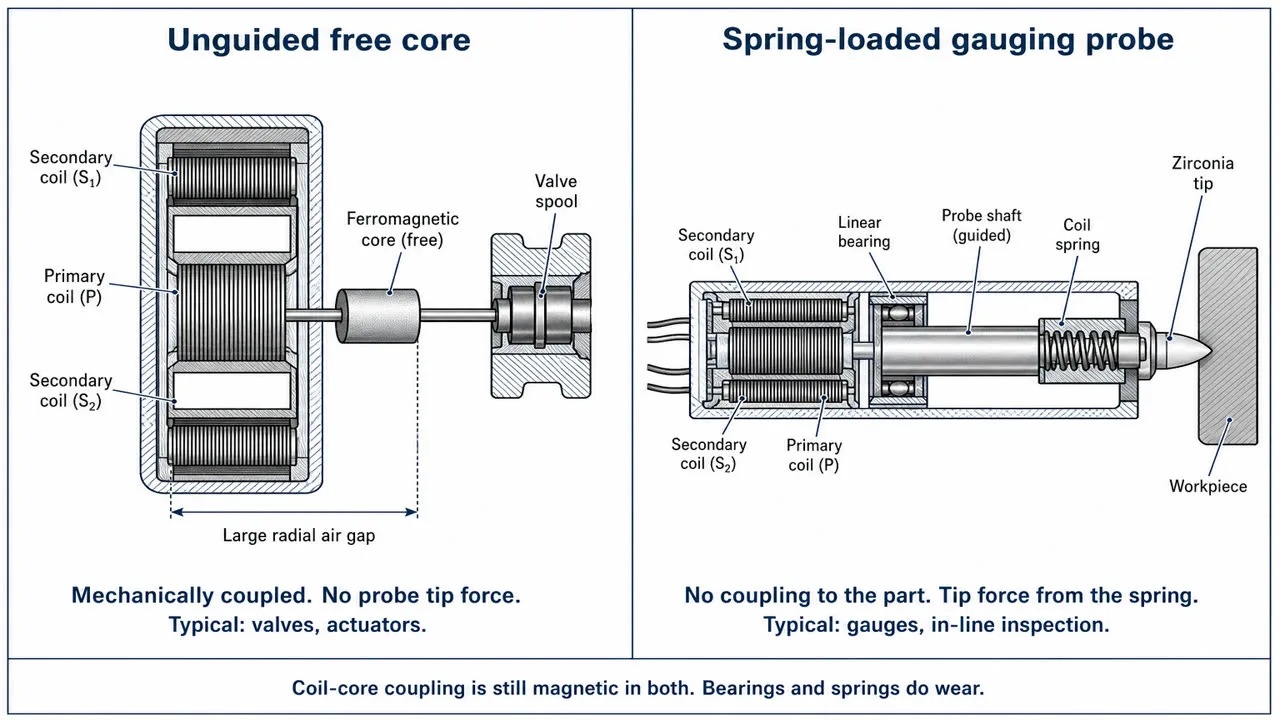

二、自由芯 vs 回弹式
自由芯（Unguided）LVDT 的铁芯与被测件机械刚连，无测头测力，适合阀芯、执行器、油缸这类本身有定位结构的地方；回弹式（Spring-loaded）LVDT 内置弹簧测头，测头压在被测面上，带恒定的预压力，适合检测平面、检具、量规这类需要测头始终贴紧的场合。
三、几种安装方式
| 安装方式 | 特点 | 适用 |
|---|---|---|
| 夹持式 | 用支架/卡夹固定外壳 | 通用、灵活 |
| 法兰式 | 外壳带法兰用螺栓固定 | 需牢固安装的场合 |
| 螺纹式 | 外壳带螺纹旋入固定 | 紧凑、密封场合 |
四、安装对精度的影响
安装时最影响精度的三点：
- 轴向对中：铁芯运动轴与线圈轴尽量一致，避免侧向力导致卡滞、磨损导向轴承。
- 预行程：回弹式要留足预行程（0.3~1mm），让弹簧始终有压力。
- 量程：实际位移留在有效量程内，给铁芯留出活动余量，避免顶到端部。
