油缸行程要精确测量，传感器装内置还是外置，是很多设备厂在方案阶段就得定下来的事。定错了不是换个型号的问题——内置式要动缸体端盖，外置式要留机械连接件，两种方案在结构上完全不能互换。这篇把两者的结构、优劣、维护方式和选择依据摆出来对比。
一、先看结构差别

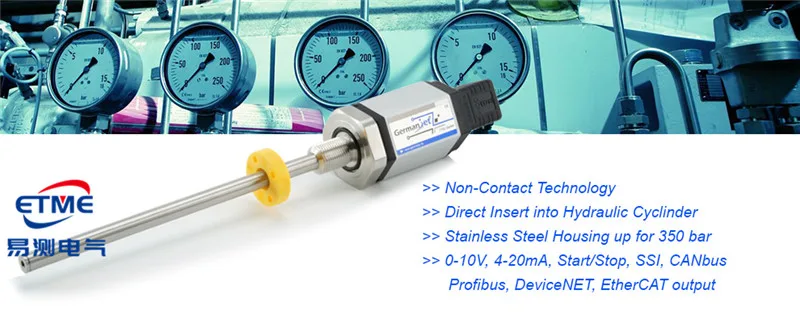

内置式（穿缸型）：传感器的测杆从缸体端盖穿进缸筒内，磁环直接装在活塞上。活塞移动时磁环跟着移动，传感器读出的是活塞的真实位置，中间没有任何传动环节。

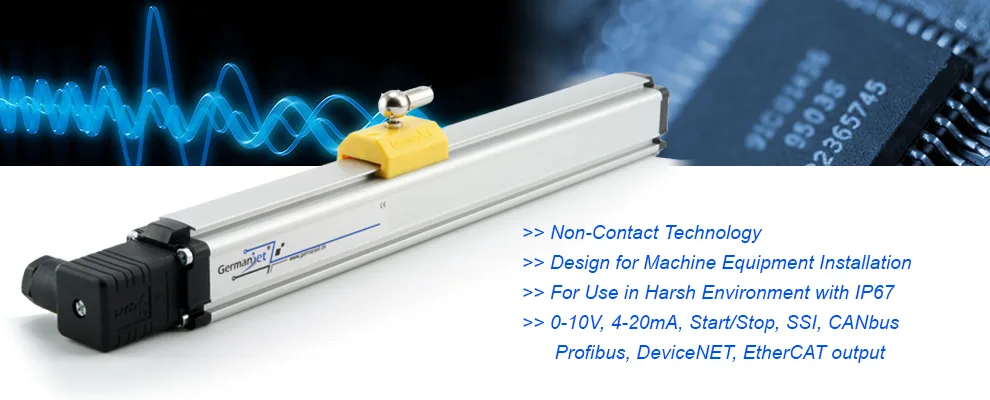

外置式：传感器本体固定在缸体外侧或设备本体上，另一个独立的磁环（或磁块）装在滑座上，滑座与运动部件通过连接杆、钢丝或专用支架机械相连。传感器测的是滑座的位置，滑座再反映运动部件的位置。
二、内置式的优点与代价
优点
- 精度上限更高：磁环就在活塞上，没有中间连接件，也就没有间隙、没有连杆变形、没有附加间隙误差。
- 不占外部空间：整支传感器在缸内，设备外形不受影响，对于安装空间受限的场合几乎是唯一选择。
- 电子头可单独更换：这是内置式被低估的一个优点——电子头部（出线的那一端）发生故障时，只需快速更换一个电子头，不需要拆缸筒，也不需要排空液压油，液压系统的油路完全不受影响。
- 防护等级高：缸体本身就是最好的防护，切削液、粉尘、冲洗水都碰不到测杆。
代价
- 缸体必须加工：端盖要开安装孔、做密封结构、保证同轴度。老设备想改造，基本等于重做端盖。
- 测杆在缸内不可见：一旦测杆被磁环卡伤或者电子头进水，现场看不到，只能靠读数判断。
- 整体更换成本高：如果坏的不是电子头而是测杆或波导丝，就不得不拆缸。
三、外置式的优点与代价
优点
- 不改造油缸：老设备、在用设备想加装位置反馈，外置式几乎是唯一可行的方案。
- 维护直观：传感器露在外面，读数不对时先看滑座有没有松动、连接杆有没有偏，一眼就能判断。
- 拆换快：整支拆下来换掉，不用碰液压系统，备件管理也简单。
- 量程灵活：行程长的油缸，外置式更容易做到长量程（有产品可做到 3 米甚至更长）。
代价
- 占空间：本体加滑座加连接件，要占用缸体旁边的空间，设备整体尺寸会变大。
- 引入附加误差：连接件的间隙、连杆受载后的微小变形、滑座导轨的间隙，都会叠加到读数上。
- 安装对中要求高：测杆与滑座运动方向不平行，读数就会随行程抖动，这是外置式最常见的故障来源。
- 容易被碰：露在外面的传感器，容易被工件、工具、叉车碰伤，出线口尤其脆弱。
四、对比表
| 对比项 | 内置式（穿缸型） | 外置式 |
|---|---|---|
| 机械结构 | 测杆穿入缸筒，磁环在活塞上 | 测杆在缸外，磁环由滑座带动 |
| 精度潜力 | 高，无中间传动环节 | 受连接件间隙与连杆变形影响 |
| 缸体改动 | 必须加工端盖安装孔与密封 | 不需改动油缸 |
| 电子头故障 | 可单独换电子头，不排油、不拆缸 | 整体拆换，操作简单 |
| 测杆/波导丝故障 | 需拆缸或拆端盖 | 直接更换整支 |
| 外部空间 | 不占用 | 需预留本体+滑座+连接件空间 |
| 防护 | 缸体保护，等级最高 | 依赖传感器本体防护，易受碰撞 |
| 适用场景 | 新设计油缸、空间受限、追求精度 | 老设备改造、维护便利优先、长行程 |
五、怎么选：按顺序问四个问题
- 油缸是新做还是在用？新设计油缸可以在一开始就把安装孔和密封做进去，内置式是首选；在用设备不想拆缸，只能选外置式。
- 设备外部还有空间吗？外置式要占空间，空间被其他部件占满的场合（比如紧凑型液压站、移动机械）只能走内置。
- 坏了以后怎么修？如果设备停机成本极高、现场又不具备拆缸条件，内置式「只换电子头不排油」这个特性价值非常大；反过来，如果现场维修力量弱、希望整支直接换掉，外置式更省事。
- 精度要求有多严？要求高、又要长期稳定，内置式省掉了连接件的所有变量。允许几个丝的附加误差，外置式完全够用。
补充一句常被问到的问题：外置式能不能替代内置式去做高精度伺服控制？答案是能，但前提是连接件的刚度足够、间隙足够小、安装对中做到位。这三项任何一项打折扣，省下的成本都会以调试工时的形式还回去。
六、为什么油缸行程测量大多选磁致伸缩原理
油缸行程传感器按传感形式分接触式和非接触式，按安装方式分内置式和外置式，按信号输出分模拟量输出和数字量输出。磁致伸缩属于非接触式这一类：测量用的活动磁环与传感器本体没有直接接触，不会被摩擦、磨损，所以使用寿命长、环境适应能力强，可靠性高、安全性好，也便于接入自动化系统。即使在油污、尘埃或其他污染严重的场合，同样能正常工作，还能承受高温、高压和强振动。
具体到参数，这类产品行程可达 3 米或更长，标称精度通常为 0.05% F·S；行程 1 米以上的型号精度可达 0.02% F·S，重复性可达 0.002% F·S。这也是它在石油化工、航空航天、电力、水利等行业铺得开的原因。选型时按实际行程核对精度指标，不要拿短行程型号的高精度去套长行程工况。
七、一个实际配置形式
外置式油缸位移传感器一般提供模拟量和数字量两类输出：模拟量常用通用的 4-20mA 电流信号，数字量形式多样，由用户按控制器接口选取。
比较典型的一种应用是双缸同步控制仪，广泛使用在水电站弧形闸门的液压启闭机上，量程 3~12m，显示与控制一体化，具备较强的防雷抗干扰能力，使用效果良好。这类应用的关键不在于单支传感器的精度，而在于两支传感器的一致性和同步控制仪的比较逻辑——两支的量程、零点、响应时间不一致，同步就会一直修偏。
