内置磁致伸缩位移传感器要装进油缸，最考验机加工的不是传感器本身，而是油缸缸盖和活塞杆的加工。缸盖接触面、活塞杆钻孔、旁通孔，这三处加工如果不到位，传感器要么装不进，要么装进去后有高压油压冲击损坏测杆。下面把技术要求讲清楚。
一、活塞杆钻孔要求
内置磁致伸缩位移传感器的不锈钢测量杆，安装在活塞杆内的钻孔当中。钻孔的尺寸必须根据液压缸内的工作压力和活塞杆运动速度来决定：
- 单钻孔直径不能小于 12.7mm（部分系列要求最少 13mm），这是测杆外径加装配间隙后的下限；
- 孔径不足会导致测杆无法装入，或装入后与孔壁摩擦；
- 孔径偏大本身不影响磁致伸缩测量（非接触式），但会削弱活塞杆强度，需按液压设计核算。
二、耐压边界（按系列核准）
液压缸内的最大工作压力，不能超过传感器对应系列的耐压值。注意不同系列耐压不同：
| 系列 | 工作压力 | 峰值压力 |
|---|---|---|
| 16 系列（油缸内置型） | 350 bar | 530 bar |
| 17 系列（液压缸集成型） | 350 bar | 600 bar |
| 19 系列（分体内置型） | 300 bar | 600 bar |
注意：这里提到的耐压数值是典型系列的参考值，具体应以所选传感器的规格书为准。选型时要按液压系统的峰值压力而不是额定工作压力来核对。
三、旁通孔（流量补偿孔）的设置
当液压缸伸出和回收时，测量杆的体积 V = A × L（A：测量杆横截面积 ≈ 78.5mm²，L：活塞杆行程）将和液压油发生体积置换。
在体积置换发生时，如果进油和回油达不到一定的流速，液压油将在测量杆的表面产生压力，这个压力有可能损坏测量杆。为了尽量减小这一压力，应设置横截面积足够大的旁通作为进油和出油的流量补偿孔。被置换的测量杆体积可顺利通过这些流量补偿孔，进而减小液压油在测量杆上所产生的不必要的高压。

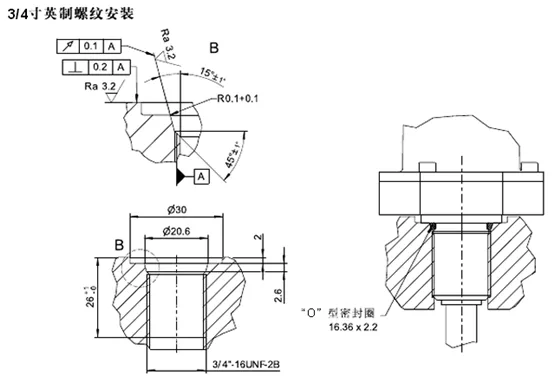

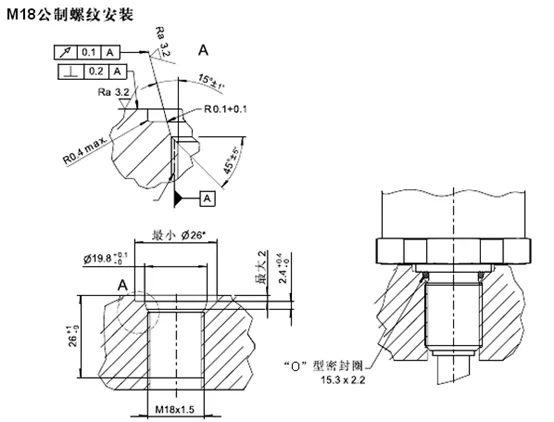

四、缸盖加工要点汇总
| 加工项 | 要求 | 注意 |
|---|---|---|
| 活塞杆钻孔径 | ≥12.7mm（部分≥13mm） | 按测杆外径+间隙定 |
| 缸内工作压力 | ≤系列耐压（350/600bar） | 按峰值核对 |
| 旁通补偿孔 | 截面积足够大 | 防油液高压压损测杆 |
| 测量杆防护 | 做好防磨损保护 | 油液清洁度要够 |
把这几处加工按要求做好，内置磁致伸缩传感器才能在油缸里长期稳定工作。如果加工条件受限，建议改选外置式或分体式方案，减少对油缸内部加工的依赖。
