现阶段在软土地基处理工程项目中，设计图纸均要求对地基处理过程采取监测和检测，并通过该手段对软基处理效果进行检验。地基分层沉降监测是其中一项关键的监测内容，分层沉降监测主要监测预压缩的各土层在整个软基处理过程中的分层压缩量，评价加固效果，并推算各个土层的固结度。因此沉降数值的准确性和精确性对整个工程的实施至关重要。
传统的观测方法是在处理区中间位置预埋沉降磁环和配套的分层管，采用专用的钢尺沉降仪进行测读，不仅劳动强度大，工作效率低，而且人工测量数值误差大，对软基处理的效果造成较大影响。
发明内容
本实用为解决问题而提供一种拉绳位移传感器式土层沉降检测仪，采用该检测仪测量土层的沉降量，测量精度高，测量效率高。
附图说明

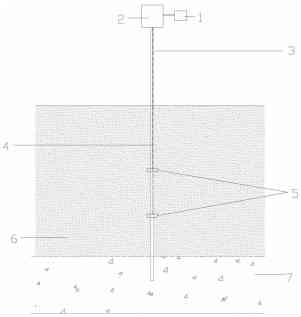

图1是本实用新型的结构示意图。
图中：1、电测读数器，2、拉绳位移传感器，3、金属沉降管，4、钢丝绳，5、沉降环，6、软土层，7、下卧硬土层。
具体实施方式
请参见图 1，一种电测型拉绳式土层沉降检测仪，包括读数器1、拉绳位移传感器2、金属沉降管3、钢丝绳4和沉降环5 ;所述读数1按设定参数获取拉绳位移传感器2的信号，并转换成相应的位移数值进行显示 ;钢丝绳4 的上端与拉绳位移传感器2连接，下端穿入金属沉降管3 内 ;在金属沉降管3 对应软土层6 的管段上沿与中心线平行的方向开设有两对称长槽;沉降环5套装在所述金属沉降管3上，在所述沉降环5 上沿径向设有连接板，所述连接板穿装在所述两对称长槽内，并与钢丝绳4 连接。
拉绳位移传感器2 的测量精度为0.1mm。 读数器1的电源在用于自身供电的同时，还用于给拉绳位移传感器2 供电;拉绳位移传感器2 与金属沉降管3、钢丝绳4、沉降环5组成沉降变形单元，通过钢丝绳4将沉降3和拉绳位移传感器2连接，将沉降环 5的直线位移通过钢丝绳4 传输到拉绳位移传感器2，转成可传输的电信号，所述电测读数器1读取拉绳位移传感器2 的电信号并按预设计算公式将其转换成操作人员可直接读取的数值进行显示 ;拉绳位移传感器2充分结合了角度传感器和直线位移传感器的优点，是一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至十几米不等。
拉绳位移传感器由可拉伸的不锈钢钢丝绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，其功能是把机械运动转换成可以计量，记录或传送的电信号。 所述金属沉降管3 穿过软土层6 插入下卧硬土层7 中，为钢丝绳4 和沉降环5 提供支撑 ;所述沉降环5 埋入软基中随土体变形同步运动，是运动部件，其体现的运动量即是土体的压缩变形量，亦即土层6 的沉降变形量，该沉降变形量通过钢丝绳 4 同步传输到拉绳位移传感器。沉降环5 的内圆和金属沉降管3 摩擦，因此要求沉降环5 的内圆光滑，以减小摩擦。
优点和积极效果是：以拉绳位移传感器为核心，将沉降环的直线位移转成可测量的角度值，再经计算后还原成高精度的沉降数值，利用多个拉绳位移传感器可实现对软基各分层的精确测量，测量精度高，能够为工程进展提供可靠的数据;用电测技术轻松实现数值的读取，能够代替繁重的人工测量作业，测量效率高，能够节约大量人力、物力资源，并避免了人工测量误差;并且本实用新型操作简便，核心部件可回收加以重复利用，制造成本低。
