在工业现场，长行程、大量程的位移测量是一个普遍需求。传统的直线位移传感器在量程超过 1 米后，价格和安装难度都急剧上升。拉绳位移传感器（也叫拉线位移传感器）应运而生，以其结构紧凑、安装方便、性价比高的特点，成为 1~10 米量程位移测量的主流方案。
本文将系统介绍拉绳位移传感器的工作原理、关键参数、应用领域和选型注意事项，帮助工程师快速完成产品选型。

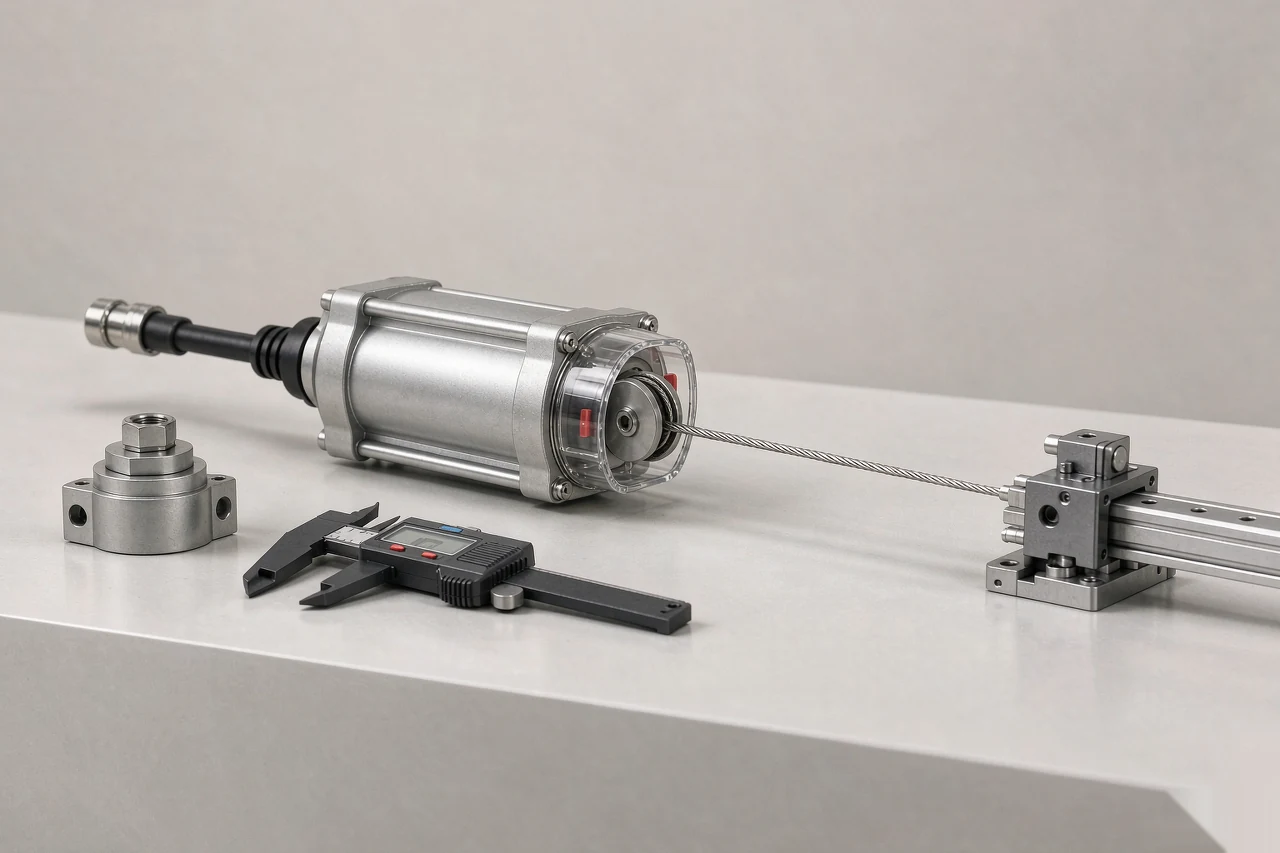

拉绳位移传感器是一种机械-电子复合式位移测量装置，核心结构包括：
拉绳 + 拉盘：与被测物体连接，拉伸时带动内部轮毂旋转
旋转编码器：高精度编码器（光电式或磁电式）测量轮毂旋转角度
壳体：内部集成了弹簧、卷线机构和电子元件
输出电路：将编码器信号转换为标准电信号
测量过程：
拉绳随被测物体移动而拉伸或收缩
拉绳牵引轮毂旋转
编码器将旋转角度转换为脉冲信号
内部电路将脉冲信号转换为标准输出（模拟量/数字量）
常见量程：500mm、1000mm、2000mm、3000mm、5000mm、10000mm
选型建议：根据实际行程 留 20%~30% 余量
|:---|:---|:---|
| 经济型 | ±0.1%FS | 一般工业应用 |
| 标准型 | ±0.05%FS | 机床、注塑机 |
| 高精度型 | ±0.02%FS | 精密测量、实验室 |
模拟量：0-10V、4-20mA、0-5V
数字量：RS485、Modbus、CAN、SSI
脉冲信号：增量式编码器输出（A/B 相）
|:---|:---|:---|
| 不锈钢丝绳 | 强度高、耐磨 | 工业通用 |
| 尼龙涂层绳 | 防腐、轻便 | 户外、潮湿环境 |
| 凯夫拉纤维绳 | 抗拉伸、寿命长 | 高频使用场合 |
IP65：一般工业环境
IP67：户外、潮湿环境
IP68：短时间浸水
测量吊钩、平台高度，防止过卷、过放。
替代磁致伸缩，安装更便捷，适用于工程机械。
立体仓库、堆垛机的位置检测。
升降舞台、灯光架的位置控制。
建筑物的位移、形变监测。
桨叶变桨角度、偏航角度的精确测量。
拉绳传感器需要 安装空间 容纳拉绳伸缩
选择外置式还是内置式安装
标准拉力：2N ~ 20N
重型场合：选 50N 拉力的工业型
注意：拉力过大会影响测量精度
低频场合（每小时几次）：标准型即可
高频场合（每秒多次）：需选长寿命型
高温、低温环境需特殊定制
振动场合需选抗振型
腐蚀环境需选防腐型
一般工业：100万次循环
长寿命型：500万次循环以上
|:---|:---|
| 选量程刚好等于实际行程 | 应留 20%~30% 余量 |
| 忽视拉绳方向 | 需保证拉绳与被测方向严格平行 |
| 拉力越大越好 | 应根据实际负载选择合适拉力 |
| 任意安装角度 | 应避免倾斜安装导致测量误差 |
深圳市易测电气有限公司提供多款高性能拉绳位移传感器，产品特点：
量程范围：100mm ~ 10000mm
精度等级：±0.05%FS
输出方式：模拟量、数字量、RS485、CAN
防护等级：IP67
寿命：500万次循环
可选本安防爆
拉绳位移传感器是大量程位移测量的理想选择，但选型时需要综合考虑量程、精度、输出信号、使用环境等多个因素。正确选型不仅能保证测量精度，还能显著延长传感器寿命。
如需专业选型支持，请联系 深圳市易测电气有限公司，我们将为您提供一对一的技术咨询服务。
