磁致伸缩位移传感器在国内现场用得不少，但很多人在选型时卡在一个问题上：到底要内置式还是外置式。这两类测的是同一个原理，装法、维护方式、出问题的样子却完全不同。这篇把原理、分类、特点、应用行业，以及现场最容易踩的几个坑一次说清楚。
一、原理：一根波导丝怎么把位置量出来
磁致伸缩位移传感器的核心是一根波导丝（也叫波导管），外面套一根保护管，管上有一个位置磁环。电子头发出一个电流脉冲，这个脉冲沿着波导丝走，在磁环所在的位置与磁环的磁场叠加，波导丝瞬间产生一个微小的扭转应变，也就是磁致伸缩效应。这个扭转以声速沿波导丝传回电子头，电子头测出「发出脉冲」到「收到扭转」的时间差，乘上声速就得到磁环的绝对位置。
关键在于磁环和波导丝之间没有任何机械接触，两者靠磁场耦合。所以没有电刷、没有滑轨磨损，用几年之后精度不会像电阻式那样越磨越差，这也是它替代电子尺的主要理由。
传感器内部要走波导丝、要有回波检测电路，密封工艺直接决定寿命。这类产品普遍按航天级的密封工艺做，才能在油污、粉尘、潮湿的现场长期稳定输出，也能适应极端环境或较高温度的工况。
二、内置式与外置式，差别在哪

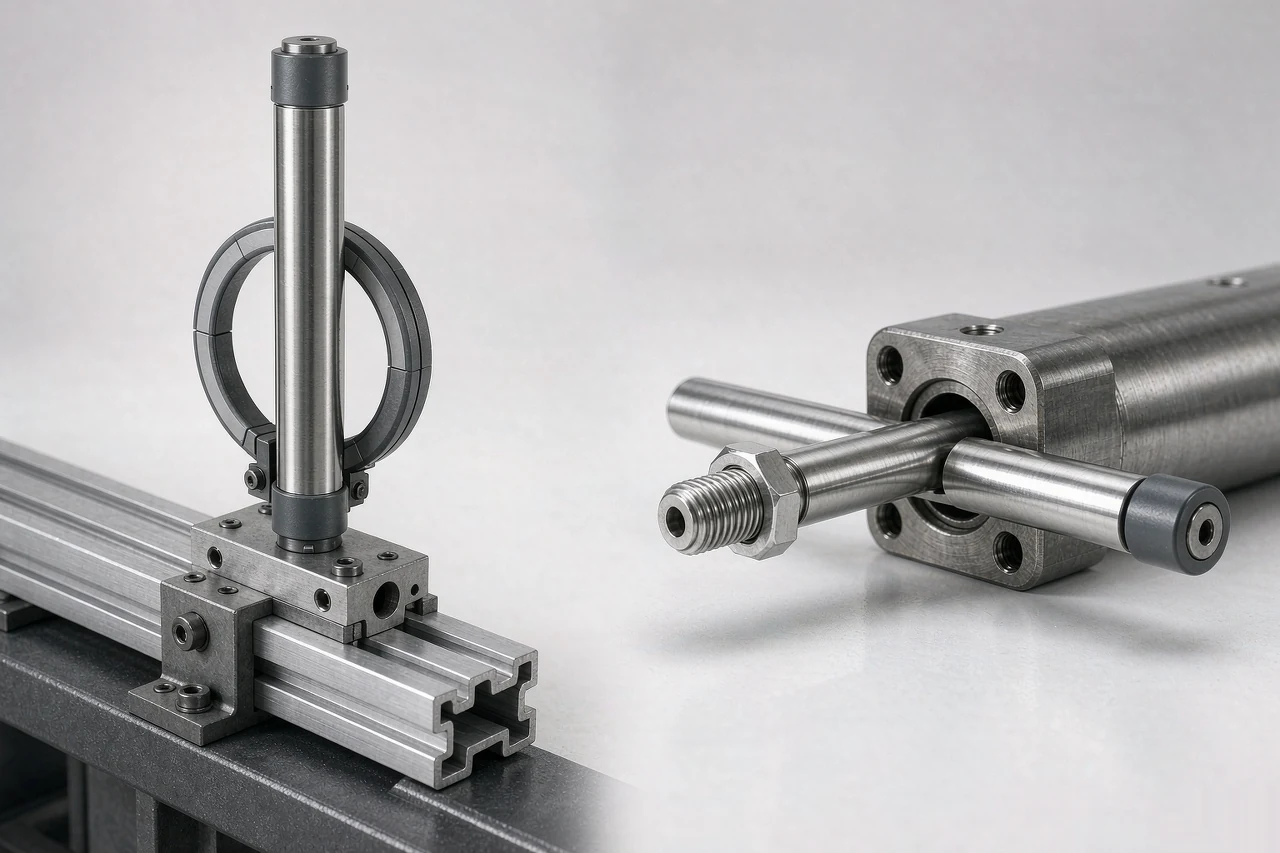

内置式（穿缸型）
测杆从液压缸端盖穿进去，插到缸筒内部，磁环固定在活塞上。活塞一动，磁环跟着动，传感器直接读出活塞位置。优点是结构紧凑、不占外部空间、测量路径与油缸行程完全一致。代价是缸体端盖要加工安装孔和密封结构，传感器本身在缸内，一旦坏了就得拆缸或至少拆端盖。
外置式
测杆固定在设备本体或缸体外面，磁环装在一个独立的滑座上，跟运动部件机械连接。优点是不改动油缸结构，老设备改造、后装都能用，维护时传感器本身可以直接拆换。代价是要占用外部空间，而且滑座与运动部件之间的连接件会引入间隙和磨损，安装对中差的时候读数会飘。
选型时按四个维度定：安装形式（能不能开孔、外部有没有空间）、量程、防护等级（现场有没有冲洗、切削液、粉尘）、控制器接口（PLC 收什么信号）。这四项里任何一项拍不下来，先别急着定型号。
三、输出选数字型还是模拟型
模拟量常见的是 0-10V 电压和 4-20mA 电流。电压型接线简单、传输距离短，适合控制柜就在设备旁边的情况；电流型抗干扰、能长距离传输，现场干扰大或者线走得远时优先。
数字量包括同步串行接口（SSI）、启停脉冲（Start/Stop）、CAN 总线、现场总线（Profibus、Profinet、EtherCAT 等）。数字输出的好处是不经过 AD 转换就直接拿到绝对位置，不存在温漂和长线衰减，多圈、多点的场合也更好组网。
体积方面，这类产品普遍做得比较精巧，仪器仪表、小型机械设备上装得下，量程和安装尺寸可以按客户现场定制。
四、这一类产品的十个特点
- 安装方便：固定夹片或螺纹法兰，位置调好后锁紧即可。
- 输出方式多：模拟量、SSI、启停脉冲、总线都能选。
- 寿命长：非接触测量，没有磨损件。
- 性价比高：相对同精度的其他原理产品，价格更有优势。
- 结构紧凑、环境适应能力强：油污、粉尘、潮湿环境都能干。
- 具备电源反接保护：正负极接反不会立刻烧板子，这一点现场很实用。
- 精度高、可靠性高：输出的是绝对位置，断电再来电不需要回零。
- 防浪涌、防射频干扰：内部有相应处理，但仍需按规范布线和接地。
- 内部非接触测量：磁环与波导丝不碰，磨损为零。
- 不需要定期校准：装好标定一次，日常只需检查磁环有没有松动。
需要说明一点：「不需要定期校准」不等于「不需要维护」。磁环松动、连接件间隙变大、出线被拉断，这三样才是现场最常见的失效原因，都跟传感器本身精度无关。
五、应用行业：分位移和液位两大类
位移测量
- 工程机械设备（挖机、起重机、桩机的油缸行程）
- 木材加工设备的位置定位控制
- 注塑机的开合模、射胶位置
- 造纸与塑料薄膜的张力、辊位控制
- 挤出与注塑模具的位移检测
- 磨机、轧机的辊缝位置反馈或预设定
- 水轮发电机组导叶开度检测与控制
- 金属材料成形、裁切冲压的位置检测
- 其他机械设备的定位与位移测量
液位测量
被测介质装在储罐里，磁环做成浮球随液面升降，传感器测出浮球高度就是液位。石油、化工、水利、制药、食品、饮料行业的各种液罐都能用；航天与汽车的加油（供油）系统、柴油机供油系统、各类液压罐、水文监测、污水处理等场合也常见。
这类传感器之所以铺得开，是因为一个原理能覆盖从几十毫米到几米行程、从液压缸到储罐液位，控制器接口又能对上各家 PLC —— 一套东西解决多种测量需求，备件和调试经验都能复用。
六、现场最容易踩的五个坑
1. 高频干扰与静电干扰
表现是读数末位不停地跳。用万用表量供电电压一切正常，但显示数字就是抖。原因多半是信号线与动力线、变频器输出线走了同一个桥架。处理办法：动力线与信号线分槽走；传感器外壳可靠接地（是「可靠接地」，不是随便搭一根线）；信号线用屏蔽电缆，屏蔽层在控制柜一侧单点接地。
2. 供电容量不够
开关电源的容量是按总负载算的，现场经常出现「传感器单独接电没问题，一装到设备上读数就偏」。典型场景：几台设备共用一个电源，继电器、电磁阀动作时把电压拉低，传感器输出跟着波动。判断方法是用示波器看供电端在负载动作瞬间有没有跌落。另外，大功率继电器或电磁阀的驱动电源不要和传感器共用一路。
3. 接线接错
电源线和信号线接反、屏蔽层接到信号芯上、量程线接错，都会导致读数偏差大且怎么调都调不回来。这类问题的特点是线性极差、精度根本谈不上，很多人误以为是传感器坏了。接线前先照说明书把线色和端子对一遍，不要凭经验插。
4. 平行度与角度超差
外置式的滑座如果和测杆不平行，读数会随行程抖。一般要求：平行度偏差控制在约 ±0.6mm 以内，角度偏差控制在约 ±12° 以内。两项都超差时，读数跳动会非常明显，必须先调支架，而不是去调电路。
5. 读数规律性跳动，或者干脆没读数
如果跳动是有规律的（比如每走到某个位置就跳一次），先查电缆绝缘层有没有破损，以及电缆是否在某个位置有规律地碰到设备外壳造成对地短路。如果完全没有读数，按顺序查：供电 → 接线 → 磁环是否还在测杆有效行程内 → 电子头是否损坏。别一上来就换传感器。
