磁致伸缩液位传感器利用磁极耦合和浮力原理工作，是专门用于液位测量的部件。它安装时可以选择顶端安装或者侧边安装，工作时内部通过传输线输出电阻信号，再由变送模块转成 4-20mA 电流信号输出。正因为产品形态多样，安装过程中稍有疏忽就会影响测量结果。下面按安装的实际顺序讲。
第一步：确认安装方式

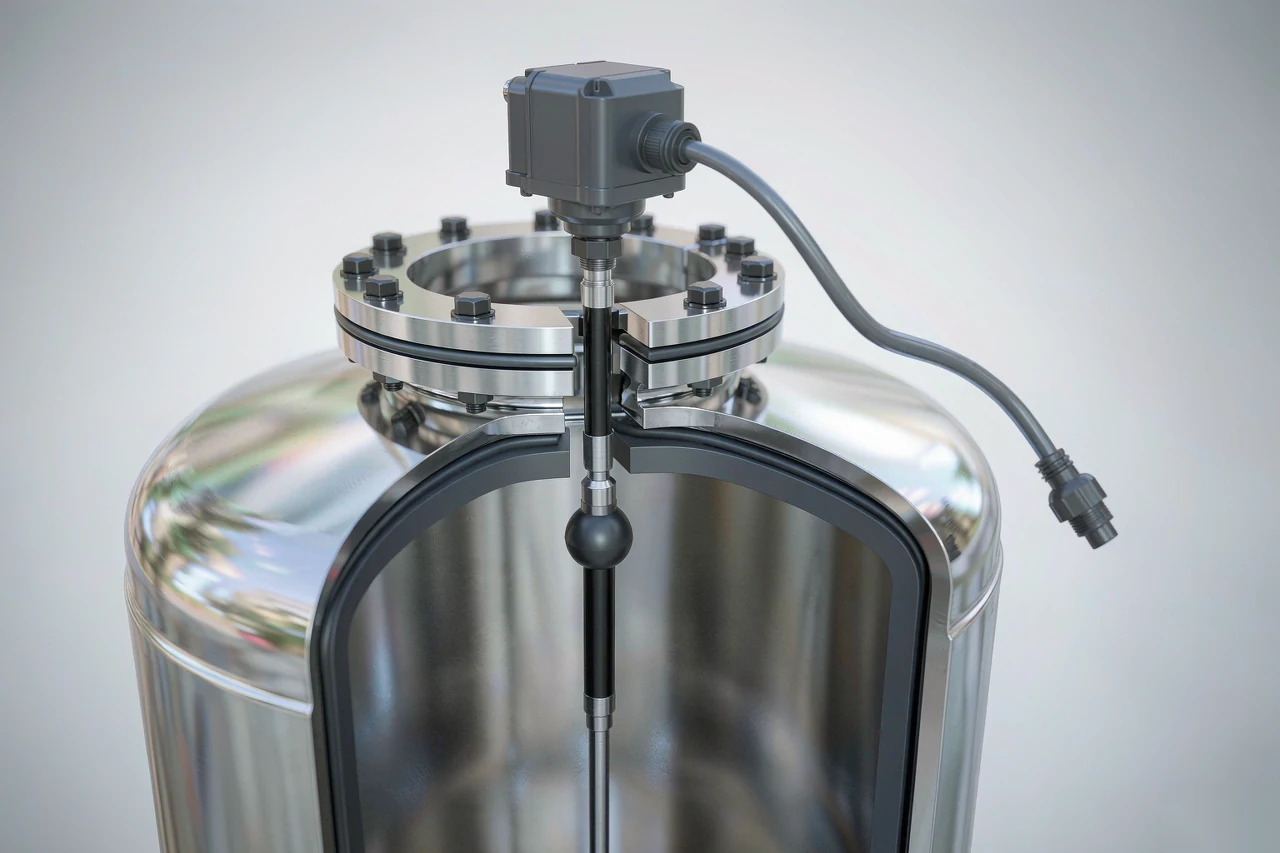

按罐体结构选顶端安装还是侧边安装。顶端安装适合立式储罐，测杆垂直插入罐内；侧边安装适合卧式罐或有搅拌装置的场合，需要配对应的连接法兰。
第二步：保证垂直与密封
安装时传感器要保持必要的垂直状态。螺纹法兰之间要做密封处理——密封不只是为了防漏，也是为了将来检修和清洗时能顺利拆装。
安装位置要选空间比较充裕的地方。液位传感器的测杆往往较长，塞在狭窄位置既不好装也不好拆，后期维护会很麻烦。
第三步：确认介质条件
传感器长期浸泡在液体介质中，所以被测液体不能含有固体残渣或磁性物质。杂质会加剧浮球与测杆之间的摩擦，严重时浮球被卡住，直接导致测量失效。有杂质要加过滤，有铁屑要加磁性分离。
第四步：避开磁干扰、缓慢投用
安装位置尽可能远离磁性干扰区域，否则会影响液位测量的准确度。
投用时要把液体缓慢注入，让它慢慢进入油箱或储罐。急速进液会冲击浮球，浮球剧烈波动，甚至把测杆冲弯变形，损坏传感器主体。这一步急不得。
第五步：接线
液位传感器接线，正常输入电压为 DC24V 直流供电。供电电压必须稳定可靠，并且做好接地。接线时按产品的线制把电源和信号一一对应，不要盲目乱接。磁致伸缩传感器厂家通常都有详细的接线定义说明，接之前先完整读一遍；如果看不明白，直接联系厂家技术人员确认。
安装环节把这五步做扎实，后面运行期基本不会因为安装问题返工。
