LVDT位移传感器信号传输的延迟与干扰处理

LVDT 位移传感器输出的是微弱信号，不管最后是模拟量还是数字量，从传感器传到控制器这条路上都容易被现场干扰"污染"。传感器本身在抗干扰上做了设计，但信号传输这关如果没过，前面做的努力就白费了。这篇文章讲 LVDT 信号传输的延迟与干扰，以及怎么处理。

一、先分清输出类型

交流笔式 LVDT（如 FER8）需要外接变送器，变送器把交流差动信号解调放大，输出成0-10V 电压或 4-20mA 电流；直流一体式（如 FER20/FEG20）内置调理，直接输出 0-10V/4-20mA/RS485。信号一出来，传输方式就决定了抗干扰能力。

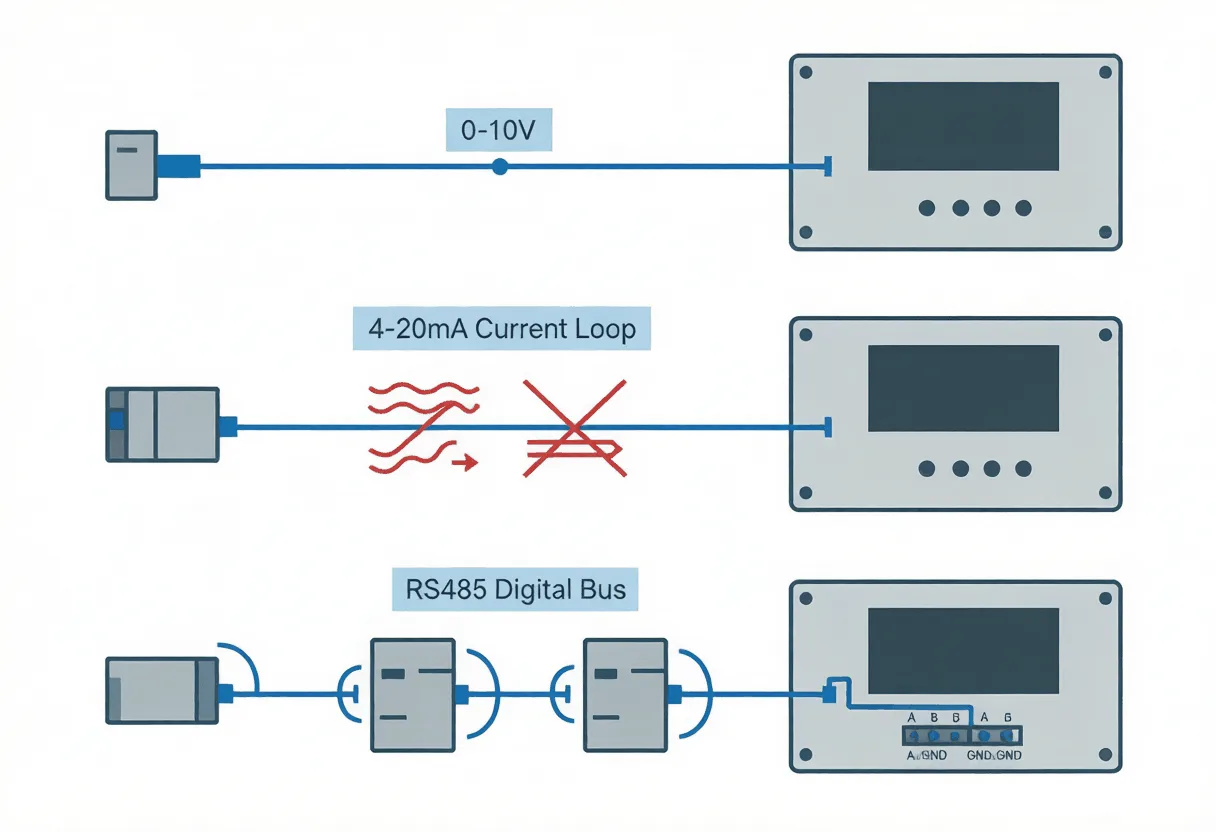

二、电压传输 vs 电流传输

电压信号（0-10V）容易受电缆分布电容影响产生迟滞、受沿线电阻影响产生衰减失真，因此传输距离近，一般要求 5m 以内，线路电阻小于 1Ω。

电流信号（4-20mA）则能克服电压传输的不足：电缆容性影响小、沿线电阻影响近似为零、对负载变化不敏感，可长距离传输，一般达几百米甚至 1000m，抗干扰、无衰减、无迟滞。距离稍远或现场干扰大，优先选 4-20mA。

三、为什么选 4-20mA

4-20mA 成为标准，有几个原因：下限 4mA 不为零，便于判断断线（小于 4mA 说明线断了）；20mA 上限与防爆安全要求有关；电流信号还能给两线制仪表供电，省一根线。LVDT 配变送器时，输出选 4-20mA 通常更稳妥。

四、布线与屏蔽要点

• 信号线与动力线、变频线分槽走线，避免同槽。
• 屏蔽电缆在控制柜一侧单点接地，避免两端接地形成地环路。
• 4-20mA 用双绞线更稳，两条芯线绞合可抵消部分电磁干扰。
• 电缆越长，延迟与压降越明显，预留足够线径与稳定供电。

深圳易测电气提供交流笔式与直流一体 LVDT 及配套变送器，输出类型可选 0-10V/4-20mA/RS485，欢迎来电咨询信号传输与布线方案。
