拉绳位移传感器安装：细致入微，确保精准测量的五大要点

同一款拉绳位移传感器，有人用三年不出问题，有人三个月就断绳。差别基本不在传感器本身，而在安装。这篇讲五个要点，每一个都对应现场最常见的失效原因，按顺序做下来，寿命和精度都能保住。

一、先评估环境，再定型号

环境不是「差不多就行」，它直接决定选什么防护等级、什么材质、什么线。

• 温度：炼钢、铸造、烘干线附近，环境温度可能远高于室温。装在热源正上方，靠自然散热是按不住的，要么加隔热板，要么把传感器挪到远离热源的位置。
• 湿度与冲洗：有冲洗水、有冷凝水的场合，要选对应防护等级的本体，出绳口这一侧尤其要注意——水是顺着绳进去的。
• 腐蚀性气体或介质：化工车间、酸洗线，外壳材质和绳的材质都要按介质选，普通外壳几个月就会被蚀穿。
• 粉尘：矿山、水泥、木工场合粉尘大，粉尘进到卷筒里会卡住排线机构，表现为读数在某一段卡顿。要加防尘罩，并把出绳口朝下布置。

这四项在选型阶段就要落定，装完再补救，成本要高得多。

二、位置：避开振动源和作业通道

安装位置要满足三个条件：

1. 远离振动源。冲床、锻锤、破碎机这类设备的机架振动很大，把传感器直接装在上面，内部机构长期受振，排线会乱、电位器会磨损。装在刚性更好、振动更小的结构上，或者加减振垫。
2. 不在人员作业通道上。拉绳传感器的出线口和本体都是凸出件，装在走道边上很容易被工具、工件、叉车碰到。这一条在轧钢、维修频繁的现场特别重要。
3. 便于检修。装完要能伸手够到、能拆下来换绳。有些现场把传感器塞在结构缝隙里，装的时候费劲，坏了根本拆不出来。

三、出绳必须垂直——这是铁律

绳只能沿着出绳口的轴线方向被拉出。斜着拉，绳会压在出绳口的边缘反复折弯，几百次循环就断，而且断点永远在出绳口那一段。

如果被测部件的运动轨迹不是直线（摆动、弧形运动），不能直接把绳斜接上去，需要加导向轮改变受力方向，或者改用摆杆结构。

还有一个容易忽略的细节：出绳方向要跟着运动方向。设备往左走、绳却从右侧引出，绳在全程都在被斜拉。装之前先想清楚运动方向和出绳方向是不是一致。

四、行程要留缓冲，绳要留预紧

量程要比实际行程大。选型按实际行程的 1.1~1.2 倍，确保绳不会被拉到极限。绳拉到极限时，内部卷筒和弹簧受力最大，这一段最伤寿命。

反向也要留余量，不能让绳完全松脱。松脱之后绳在卷筒上乱绕，排线错层，精度基本就废了，而且现场很难自己盘回来。

安装时应先把绳拉出一点，让它带上轻微预紧力再固定。绳是松的，运行中会出现一段「空行程」——部件动了、读数没动，这在往复运动的场合会累积成误差。

五、支架要有刚度，维护要有周期

支架刚度

固定支架必须够硬。薄铁皮支架在绳的拉力下会变形，变形方向与出绳方向不一致时，绳就偏离了出绳口轴线——前面做的对中全部作废。支架的设计原则是：宁可加厚、加筋，也不要省料。

维护周期

• 每次点检：看绳有没有起毛、断丝、局部压扁。起毛就要换，不要等断——断绳时绳头高速回弹，容易伤人。
• 每周或每班：检查出绳口有没有积灰、绳有没有跑偏。
• 每月：检查本体固定螺栓是否松动、接头是否氧化。
• 换绳、换件后：必须重新标定零位和满量程。

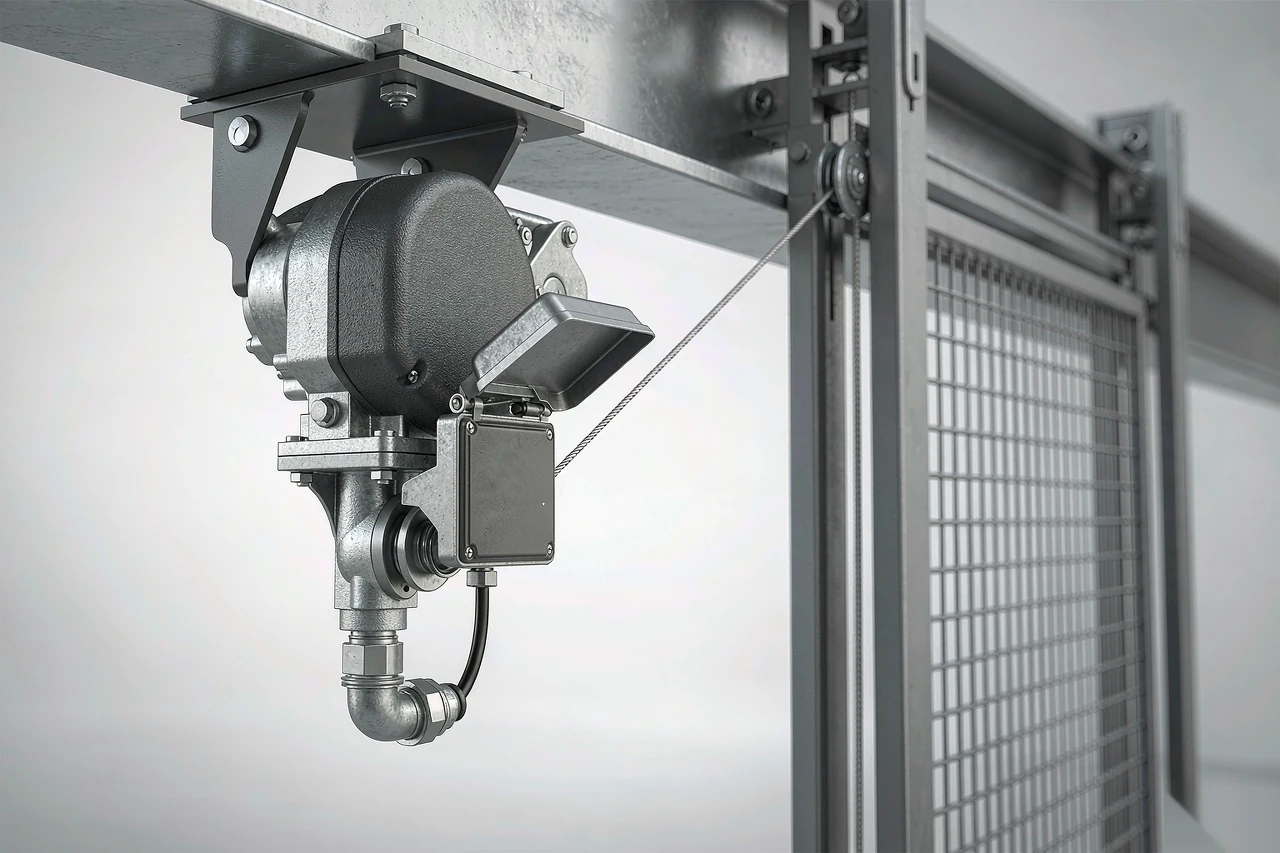

六、接线与防护

安装的最后一步是接线。这一步做不好，前面所有的对中和固定都白费。

• 线缆要留松弛量：传感器装好之后，本体到控制柜之间的线缆必须留出一段余量，给设备的振动和检修时的挪动。绷紧的线在出线口处最先断，断点就在根部。
• 出线口朝下：能选择的话，让出线口朝下，水顺着线流走而不是灌进壳体。朝上安装时必须做防水弯（把线先向下兜一个弯再往上走）。
• 接头防水防油：接头位置不要放在积水或积油的地方，用防水接头或航空插头，不要用胶布缠——油污环境里胶布几个月就散开。
• 信号线与动力线分开：这是抗干扰的第一条。确实只能同槽时，垂直交叉通过，不要长距离平行敷设。
• 屏蔽层单点接地：屏蔽层接在控制柜一侧，不要两端接地，更不要拿屏蔽层当回路线。

七、五个要点的因果关系

这五条的共同点是：都不是传感器能自己扛过去的。安装时多花半小时对中、加固、留余量，后面能省掉很多次停机。

易测电气提供各量程拉绳位移传感器与配套安装支架、导向轮，防护等级与绳材可按现场工况匹配，欢迎来电沟通选型。
