LVDT 是英文 Linear Variable Differential Transformer 的缩写，中文叫线性可变差动变压器。名字很长，但结构其实不复杂：一根管子里绕了三组线圈，中间穿过一根能来回移动的铁芯，铁芯在哪，输出就对应哪个位置。它没有电刷、没有滑轨接触，所以寿命和重复性都比电子尺好一大截。
一、原理：三组线圈加一根铁芯

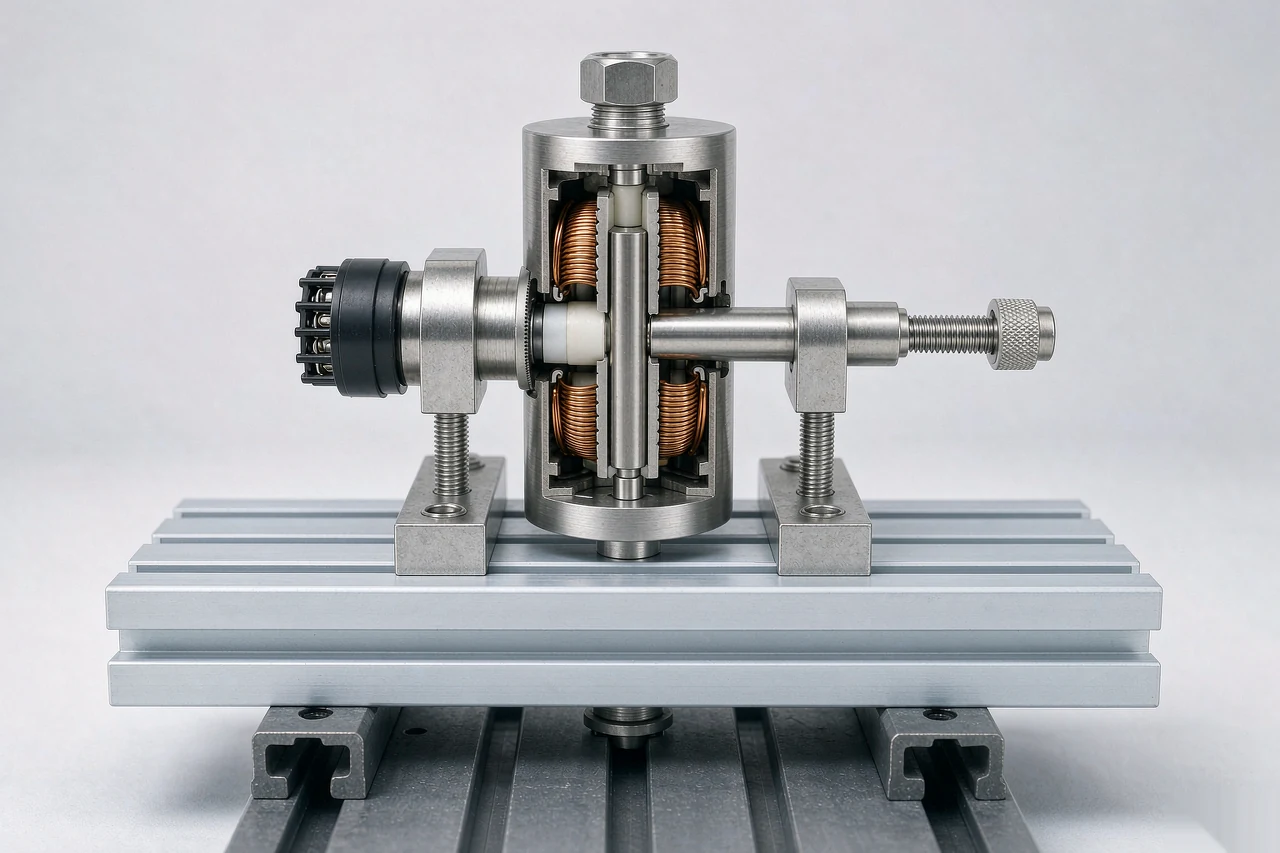

LVDT 的构造由三部分组成：一个初级线圈（通激励信号的线圈）、两个次级线圈（感应并输出信号的线圈）、一根可移动的铁芯。两个次级线圈反向串联，也就是所谓的「差动」接法。
给初级线圈通上稳定的交流激励，周围就形成一个交变磁场，两个次级线圈各自感应出电压。当铁芯正好在中间位置（零位）时，两个次级感应的电压大小相等、方向相反，互相抵消，输出为零。
铁芯往哪边移，哪边的次级耦合就强，那一路的感应电压就变大，另一路变小。两路电压相减得到的差值，与铁芯偏离零位的距离成正比；差值的相位（正负）则表明铁芯偏向哪一侧。所以 LVDT 输出的是一个带方向的、与位移成线性的量，不是简单的通断信号。
这里有个关键前提：铁芯必须落在有效行程之内。出了有效行程，线圈的耦合关系不再是线性的，输出会饱和，读数就没意义了。所以选型时量程要留余量，安装时也要留余量——很多「读数到顶不动」的问题，就是因为铁芯被推到了线性区之外。
还有一点容易搞混：LVDT 输出的是交流信号，需要解调才能变成直流电压或电流。所以有两条产品路线——交流笔式需要外配调理模块（变送器）做激励和解调；直流一体式把调理电路做进了壳体里，直接输出 0-10V、4-20mA 或 RS485。
二、安装要点
1. 选位：让铁芯自由走完全行程
安装位置要满足三个条件：被测物体能带着铁芯走完全行程不被限位顶住、传感器本体周围没有高温高湿或腐蚀性气体的直接作用、出线方向便于固定和检修。第三条最容易被忽略——很多人装完才发现线缆没地方走，只好硬折，折几次就断芯。
2. 固定：螺纹或法兰，别用扎带
本体必须稳固固定。常见方式是螺纹固定或法兰固定，按现场结构选。要点是：固定之后本体不能有任何松动，因为 LVDT 的精度是微米级的，本体松动几个丝，读数就飘了。
固定时还要注意铁芯与线圈管体的同轴度。铁芯如果是靠弹簧压在测头上的笔式结构，本身会自适应；如果是分体式、由用户自己做机械连接，那连接件的导向必须做，让铁芯始终在中心线上。偏了就会产生侧向摩擦，铁芯磨管壁，寿命立刻打折。
3. 线缆：不要过度弯曲，不要拉紧
线缆是信号的通道，布置时要做到：接头拧紧无松动；线缆不要折成死弯，弯曲半径留够；线缆不要绷紧，留一段松弛量给设备的运动；走向清晰，能看出每根线接到哪里，方便以后检修。
4. 屏蔽与接地
LVDT 输出的是毫伏级的微弱信号，对电磁干扰很敏感。信号线必须用屏蔽电缆，屏蔽层在控制柜一侧单点接地，不要两端都接地——两端接地会形成地环路，反而引入更大的噪声。
电缆要避开动力线、变频器输出线和接触器柜，走不同的线槽；确实避不开时，垂直交叉通过，不要长距离平行。
三、使用注意事项
电源稳定性
LVDT 的激励电源波动会直接体现在输出上。电源纹波大、电压不稳，读数就会跟着抖甚至漂。现场处理办法是用稳压电源供电，或者在供电端加滤波。如果同一路电源上还挂着继电器、电磁阀，把它们分开供电。
温度
温度变化会让线圈电阻和壳体尺寸发生变化，进而产生零点漂移和灵敏度变化。温度波动大的工况，要么选带温度补偿的型号，要么在传感器外加隔热护套。注意：把传感器装在热源正上方，靠自然散热是解决不了的。
振动与冲击
LVDT 内部是细漆包线和薄壁管体，承受不了强冲击。装在冲床、锻锤这类设备的机架上时，要加装减振垫，或者把传感器改到不直接承受冲击的位置。长期高频振动还会让线圈松动，表现为读数随振动频率出现噪声。
校准与维护
LVDT 本身不需要频繁校准，但装到设备上之后必须标定一次：确定零位在哪个位置、满量程对应多少输出。设备大修、更换传感器、更换机械连接件之后，都要重新标定。日常维护的内容其实很少——检查铁芯有没有磨损、连接件有没有松动、线缆有没有破皮。
四、LVDT 的优势
- 精度高：能测到微米级的位移变化，适合高精度测量场合。
- 线性度好：在有效行程内，输出与位移的线性关系很好，量程范围内的误差可以压得很低。
- 可靠性高：非接触测量，铁芯与线圈之间不摩擦，没有磨损件，寿命长。
- 量程覆盖面广：从几毫米的笔式到几百毫米的分体式都有。
- 动态响应好：没有机械惯性件，能跟上较快的位移变化，可用于动态测量和闭环控制。
- 绝对输出：断电再来电，位置还在，不需要回零找原点。
五、主要应用领域
- 工业自动化：生产线上测量机械部件的位移和位置，做精确控制与监测。
- 航空航天：测量飞行器结构变形、舵面位置、振动位移等参数。
- 能源与化工：测量管道、阀门、汽轮机部件的位移与变形，监视设备运行状态。
- 汽车制造：测量悬挂、制动、转向等部件的位移与位置变化，用于台架试验与在线检测。
- 科研与实验：材料力学性能测试、结构振动分析、土木模型试验等高精度测量场合。
- 检具与量仪：阀芯、工件尺寸的比对测量，替代机械千分表做自动化检测。
六、选型时先定的四件事
- 量程：按实际行程的 1.2 倍左右选取，确保铁芯始终在线性区内工作。
- 结构形式：笔式（弹簧回弹、适合检具和接触测量）还是分体式（铁芯与本体分离、适合内置于油缸或机构内部）。
- 输出方式：交流笔式要配调理模块，直流一体式直接出 0-10V / 4-20mA / RS485，按控制器接口选。
- 环境：温度范围、防护等级、有没有切削液或冷却液冲刷、安装空间够不够。
