一、LVDT工作原理简述
LVDT（Linear Variable Differential Transformer，线性可变差动变压器）是一种利用电磁感应原理工作的位移测量元件。通俗讲，它由一个初级线圈、两个次级线圈和一个可移动的铁芯组成：
1. 当铁芯位于线圈正中时，两个次级线圈感应出的电压相等，差分输出为零；
2. 当铁芯向某一端移动时，一侧次级电压升高、另一侧降低，差分输出与位移量呈线性关系；
3. 由于铁芯与线圈之间无接触、无摩擦，LVDT理论寿命极长，常被用于液压油缸位移、阀门开度、轴承间隙等需要高可靠性的场景。
正是因为这种"非接触+电磁感应"的工作方式，LVDT对供电质量、接线工艺、电磁环境非常敏感。任何一个细节被忽略，都可能让原本±0.5%FS精度的传感器出现±2%以上的偏差。
二、现场最常见的五类问题
1. 供电电压不稳或偏低
问题表现：输出信号整体偏小、随负载变化而波动。
原因分析：LVDT需要稳定的正弦波激励（通常3~5Vrms、1~10kHz）。当供电电压跌落到额定值以下时，差分输出幅值随之降低，PLC采集到的数值会系统性偏小。
常见误区：很多现场直接用PLC的24V DC经过简单电阻降压后给LVDT，这种"直流当交流用"的做法会让LVDT完全无法工作。
2. 屏蔽与接地处理不当
问题表现：信号上叠加明显的高频噪声、读数跳动、无规律漂移。
原因分析：LVDT输出信号幅值通常在mV~V级，电缆分布电容和现场变频器、伺服驱动器的干扰会直接耦合进信号线。
常见误区：只接屏蔽层不接地，或两端都接地形成地环路，反而引入50Hz工频干扰。
3. 铁芯与测杆的安装同轴度差
问题表现：线性度严重变差，中段数据正常但两端偏差大。
原因分析：LVDT的线性度建立在铁芯与线圈的高精度同轴配合上。如果测杆导向轴承磨损、支架变形、或者铁芯万向节有间隙，传感器就会在行程两端进入非线性区。
常见误区：把LVDT当普通位移传感器随意固定，没有专门的导向结构。
4. 温度漂移未做补偿
问题表现：早晨开机读数正常、运行几小时后数据缓慢漂移。
原因分析：LVDT的初级线圈铜损、磁芯磁导率都会随温度变化，造成灵敏度和零位漂移。常规规格温漂在0.01~0.05%FS/℃，全量程累积下来不可忽视。
常见误区：在户外或液压油温变化大的场景中直接用原始信号做闭环控制，不做软件补偿。
5. 振动与冲击导致机械损伤
问题表现：长时间运行后线性度逐渐变差，伴有铁芯运动时的"卡顿"感。
原因分析：虽然LVDT铁芯悬浮在线圈内，但长期高频振动会让铁芯内壁与线圈骨架产生微动磨损、密封件老化。
常见误区：把通用型LVDT直接装在锻压设备、冲床上，不加隔振垫。

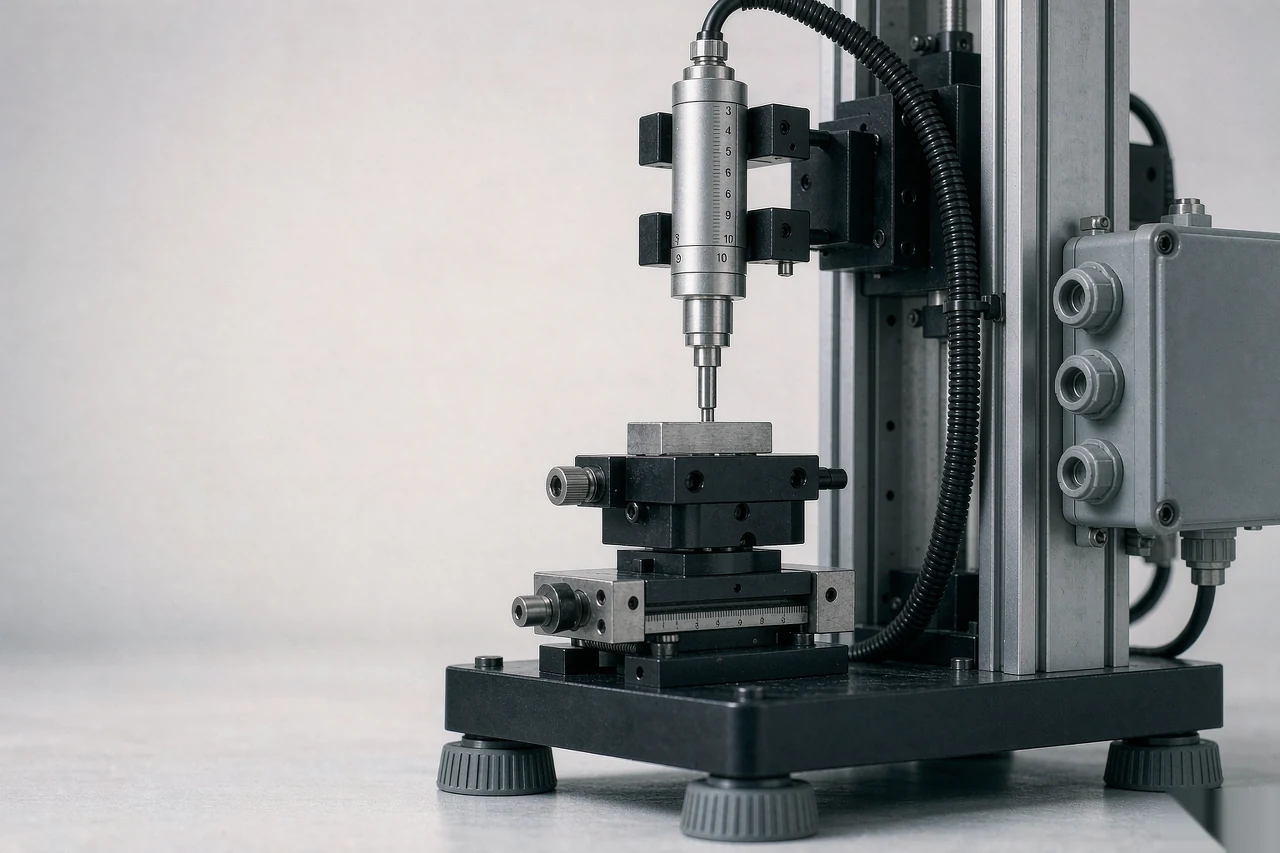

三、五个常用的优化方法
1. 供电侧：使用原厂配套的激励板或LVDT专用信号调理器，输出标准的0~10V或4~20mA；不要用DC直接给LVDT供电。
2. 接线侧：使用双绞屏蔽电缆，屏蔽层在信号调理器一端单点接地；信号线与动力电缆分管敷设，最小保持20cm以上间距，必要时穿金属管。
3. 安装侧：保证测杆有独立的导向机构（滚动轴承或直线导轨），铁芯与线圈的同轴度偏差控制在0.1mm以内；安装时不要让铁芯承受径向力。
4. 软件侧：在PLC或上位机里增加温度补偿表（按每10℃记录一次零位和满量程系数），并对采集值做滑动平均滤波。
5. 维护侧：每6~12个月检查一次密封件、连接器、紧固件；振动场景每3个月做一次线性度复检。
四、选型阶段就要避开的几个坑
1. 不要只看量程不看"有效行程"
LVDT中间一段线性度最好，越接近两端越差。选型时应保证实际工作行程落在有效行程的80%以内。
2. 不要忽略动态特性
LVDT本身的频响较高，但配套的信号调理器带宽往往只有几十Hz~几百Hz。选型时要确认信号调理器的带宽与现场实际运动频率匹配。
3. 不要追求"高精度"忽视环境
在油污、粉尘、水雾严重的场景，IP65以下的LVDT很快会出现绝缘下降、信号不稳，优先选不锈钢壳体+密封接线的一体化结构。
LVDT是一种结构简单但对使用环境"挑剔"的传感器。它不像光电编码器那样需要复杂对准，也不像磁栅那样怕强磁，但任何供电、接线、安装、振动、温度上的疏忽都会被放大成数据偏差。理解它的工作方式、严格按规范使用、定期维护保养，才能让LVDT真正发挥±0.5%FS甚至更高精度的优势。
