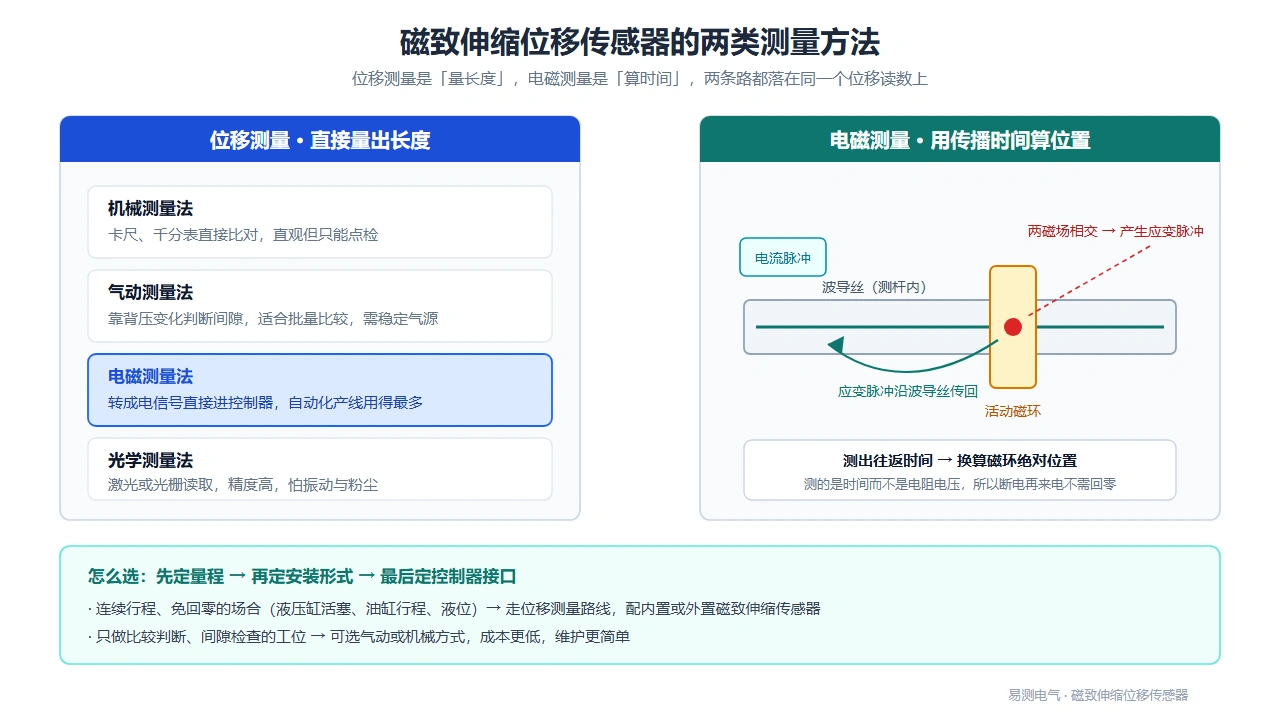

磁致伸缩位移传感器的测量方法分两大类：一类是位移测量，一类是电磁测量。选哪条路线，取决于你要的是直接测出长度，还是通过磁场变化换算出位置。
两类方法的区别在哪
位移测量关注被测对象实际移动了多少长度，量程、精度、安装方式都要围着行程定。电磁测量关注磁场变化，传感器内部的波导丝与活动磁环相互作用产生应变脉冲，再由脉冲的往返时间换算出位置。
简单说，位移测量是量长度，电磁测量是算时间，两者最终都落在同一个位移读数上，但适应的工况不一样。
位移测量的四种方式
- 机械测量法：用卡尺、千分表一类量具直接比对，简单直观，但只能点检，不能连续采集。
- 气动测量法：靠气流的背压变化判断间隙，适合大批量小尺寸零件的比较测量，需要稳定气源。
- 电磁测量法：把位移转换成电信号采集，可以直接进控制器，自动化产线上用得最多。
- 光学测量法：用激光或光栅读取位置，精度高，但对环境洁净度和振动比较敏感。
这几种方法里，电磁测量法对被测信号直接检测，减少了信号转换环节的损耗和畸变，所以在既要求大量程、又要求高精度的自动化测控场合用得比较广。
电磁测量是怎么工作的
波导丝上通过一个电流脉冲，产生环形磁场；活动磁环自带一个永久磁场。两个磁场相交的位置会产生一个应变脉冲，脉冲沿波导丝传回，传感器测出传播时间，就能算出磁环位置。
因为测的是时间而不是电阻或电压，所以这种方式不需要回零，断电再来电读数还在。内置式把测杆穿进油缸，外置式把磁环装在运动部件上，两种形态用的都是同一套原理。
什么场合选哪种
液压缸活塞位置、油缸行程、液位高度这类要求连续行程、免回零的场合，走位移测量这条路线，配合内置或外置的磁致伸缩传感器。
测量要求集中在比较判断、间隙检查的工位，可以选择气动或机械方式，成本更低，维护也更简单。
选型时先定哪三项
第一项是量程，实际行程加两端盲区才是要选的量程，盲区按测杆端头到壳体端面算，17型和19H在15米以内的量程死区约60mm。
第二项是安装形式，能不能穿缸决定内置还是外置，维护空间决定电子头的位置。
第三项是控制器接口，模拟量、Start/Stop脉冲还是总线，按上位机的通道来定。
把这三项定下来，测量方法基本就定了。
