一、拉绳位移传感器特点
拉绳位移传感器（也称拉线位移传感器、绳尺）通过钢丝绳将直线位移转换为旋转运动，经编码器或电位器转换为电信号输出。其独特优势使其在工程机械领域广泛应用：
大量程：可达30米甚至更长，满足长行程测量需求
安装灵活：传感器本体固定，只拉钢丝绳即可，适应复杂空间
抗冲击振动：机械结构坚固，适合恶劣工况
性价比高：相比磁致伸缩，长行程时成本优势明显
多种输出：电位器、编码器、4-20mA、RS485等可选
二、工程机械典型应用
1. 起重机臂架伸缩监测
| 应用要点 | 技术方案 |
| 测量范围 | 5-20米（根据臂架长度） |
| 安装方式 | 传感器固定于臂架根部，钢丝绳连接伸缩端 |
| 防护要求 | IP65以上，防雨水、粉尘 |
| 抗振设计 | 选用带减振缓冲的拉绳传感器 |

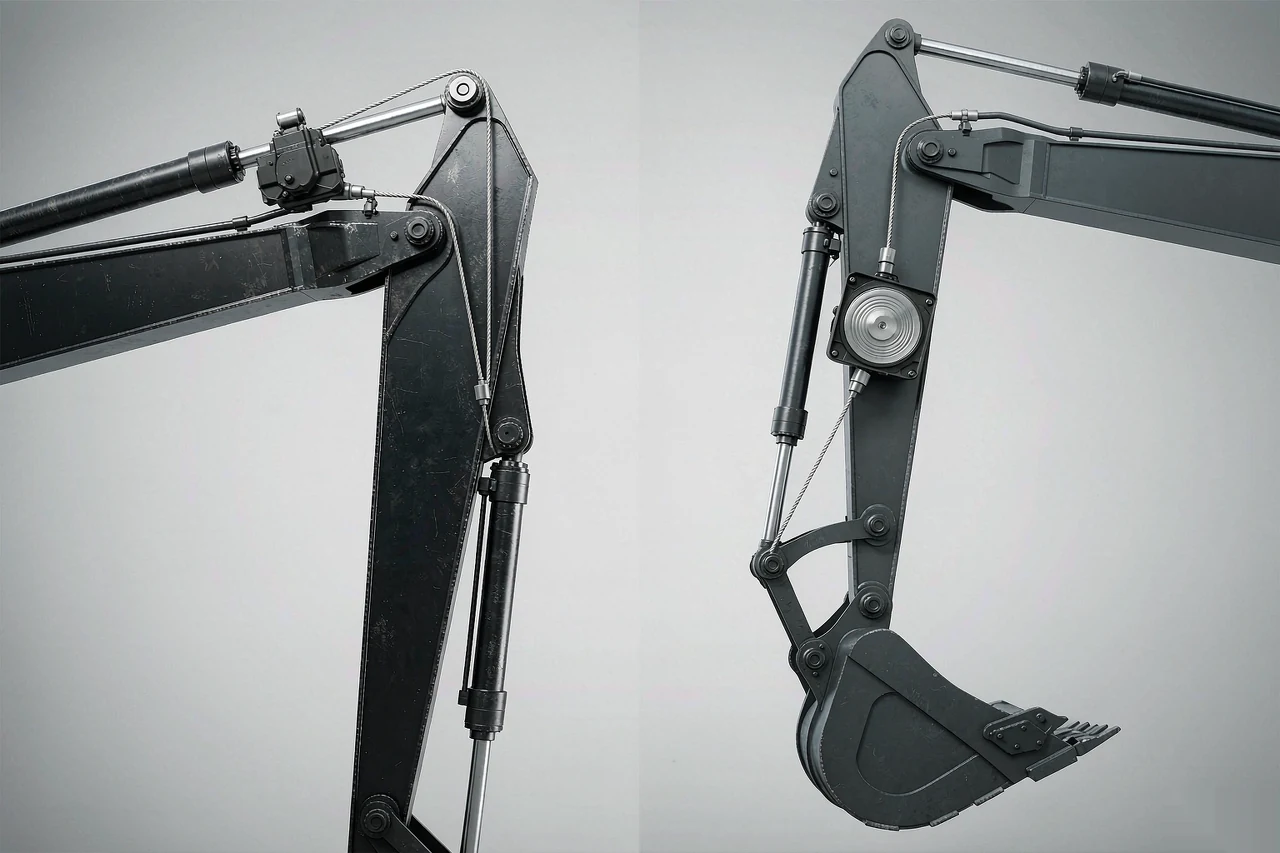

2. 挖掘机斗杆/铲斗位置检测
通过测量液压油缸行程，间接计算斗杆角度和铲斗位置，实现：
挖掘深度精确控制
防碰撞预警
自动找平功能
作业数据记录
3. 高空作业平台
剪叉式和臂式高空作业平台需实时监测平台高度和角度：
主臂升降行程测量
副臂伸缩长度监测
平台调平角度反馈
安全要求：冗余双通道设计，满足PLd安全等级。
4. 桩工机械
旋挖钻机、打桩机等设备：
钻杆钻进深度测量
桅杆垂直度监测
卷扬钢丝绳长度检测
三、选型关键参数
| 参数 | 选型建议 |
| 量程 | 比实际行程长10-20%，避免拉到底 |
| 输出类型 | 增量编码器（成本低）、绝对值（断电记忆）、4-20mA（长距离传输） |
| 防护等级 | 室外IP65，水下IP68，粉尘环境加防尘罩 |
| 钢丝绳 | 标准不锈钢、包塑（防磨损）、高柔性（高频往复） |
| 测量精度 | 常规±0.1%FS，精密±0.05%FS |
四、安装与使用注意事项
1. 钢丝绳走向
尽量保持直线，如需导向，使用尼龙滑轮（避免金属磨损钢丝绳）。最小弯曲半径≥150mm。
2. 预紧力设置
保持适当预紧，过松导致测量滞后，过紧加速磨损。部分型号带张力调节功能。
3. 防护措施
泥沙环境：加装防尘罩或橡胶护套</ ...(truncated)...
