一、拉绳位移传感器的工作原理
拉绳位移传感器（又称拉线编码器、拉绳式位移传感器）是一种将直线运动转换为旋转运动，再由编码器转换为数字或模拟信号输出的位移测量装置。其核心结构包括高强度测量用钢丝绳、精密卷簧机构、旋转编码器（或电位器）和外壳。
使用时，将拉绳头固定在被测运动部件上，当部件直线移动时，拉绳随之放线或收线，钢带卷绕在卷筒上驱动旋转机构转动，产生与位移成正比的电信号或编码信号。这种"线转旋"的结构转换使拉绳位移传感器可以测量任意方向的直线运动，方便地转换为精确的位移数据，安装灵活性极高。
二、拉绳位移传感器的核心优势
安装极为灵活：拉绳头可固定在运动部件任意位置，无需精确对中，特别适合测量行程大、安装空间不规则的场合
测量行程范围广：从几毫米到数十米均有对应型号，最大量程可达100米以上
非接触式测量核心：内部旋转编码器与测量钢丝绳无机械连接（为密封连接），可靠性高
多种输出信号：增量编码（A/B相）、绝对值编码、模拟量（4-20mA、±10V）、SSI、Modbus等
性价比高：相比直线光栅、磁致伸缩等，成本优势明显
三、选型关键参数对照
| 参数项 | 选型建议 |
| 测量行程 | 选择实际最大行程的1.2~1.5倍，预留安全余量；常用规格：500mm/1000mm/2000mm/5000mm |
| 输出信号 | 增量编码适合高速计数场合；绝对值编码适合需要断电记忆的场合；4-20mA适合长距离传输 |
| 分辨率 | 根据控制精度选择，常用0.01mm、0.05mm、0.1mm，高精度场合可选0.001mm |
| 拉绳材质 | 不锈钢钢丝绳最常用；强腐蚀环境选涂塑钢丝绳；食品医药选食品级涂塑 |
| 拉入力 | 通常0.5~3N，低拉入力方便安装，高拉入力适合高速运动 |
| 防护等级 | 室内IP50，户外IP65，水下IP68 |
| 工作温度 | 标准型-10℃~+75℃，高温型可达+120℃ |

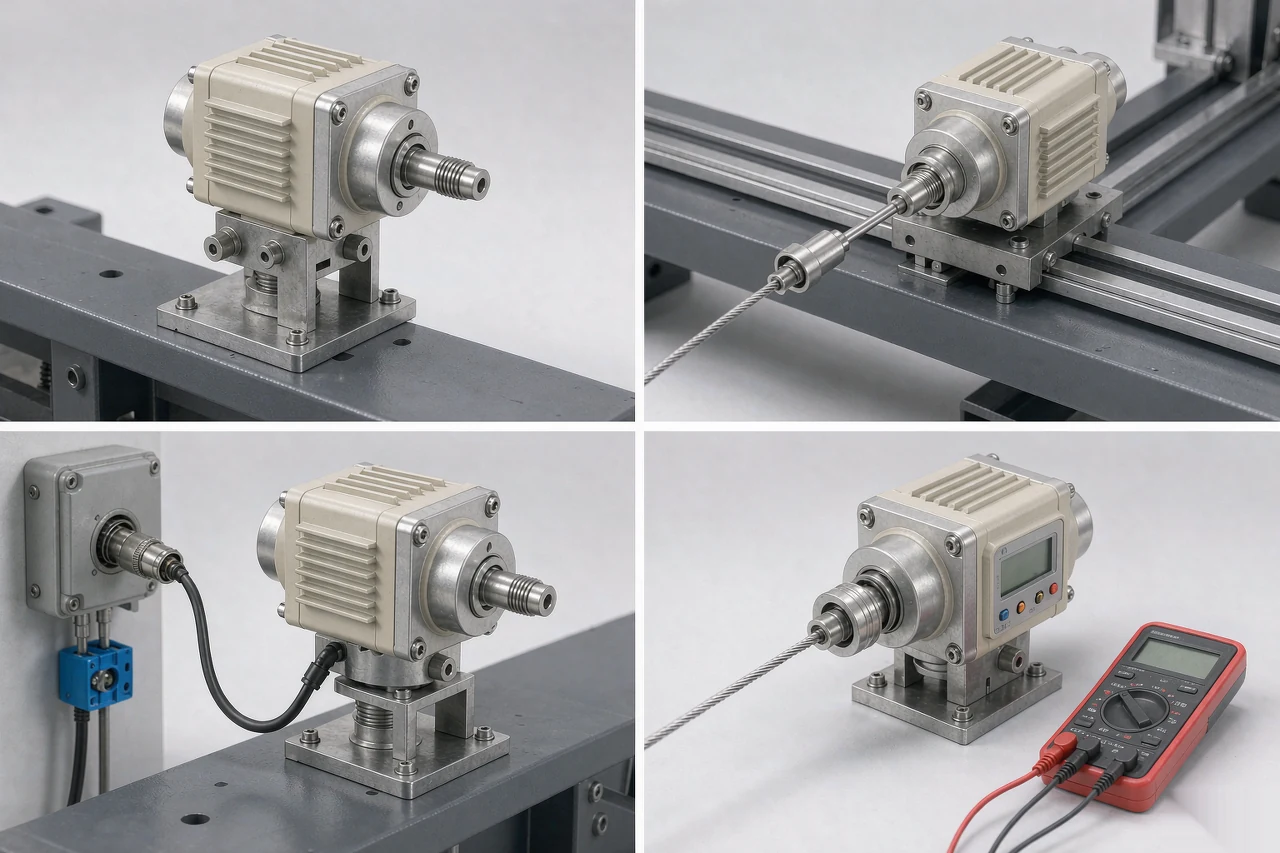

四、安装步骤详解
第一步：确定安装位置
选择一个固定点（传感器本体）作为基准，拉绳头的运动路径应尽量与被测直线运动平行。避免拉绳与安装面产生摩擦或碰撞，影响测量精度。
第二步：固定传感器本体
使用配套的安装支架或螺丝将传感器本体固定在稳定的基础上。确保安装面平整，避免振动影响测量精度。本体固定后，拉绳头应在传感器正前方，偏差角度不超过±5°。
第三步：连接拉绳头
将拉绳头用螺丝或卡扣固定在被测运动部件上。固定位置应选择在运动部件的刚性区域，避免在柔性或振动较大的区域固定。
第四步：布线与接线
根据输出信号类型，正确连接电源和信号线。模拟量输出注意屏蔽线接地，数字输出注意通信协议匹配（RS485需终接电阻）。
第五步：调试与校准
通电后，在PLC或显示仪上设置零点和量程。通过手动运动被测部件，验证显示值与实际位移是否一致。如有偏差，调整零点位置或线性修正参数。
五、常见问题与解决方案
拉绳收放不顺：检查钢丝绳是否扭曲或与其他物体摩擦；清理卷筒和钢丝绳上的异物；确认弹簧是否疲劳，必要时更换。
输出信号不稳定：检查信号线屏蔽是否接地良好；确认附近无强电线缆干扰；检查供电电压是否稳定。
测量值跳变：检查拉绳头固定是否松动；检查编码器连接线是否破损；确认拉绳运动路径无机械卡滞。
断电后数据丢失：增量编码器型号本身无断电记忆，属于正常现象；选型时应选带电池的绝对值编码器型号。
测量精度下降：长期使用后钢丝绳可能产生塑性变形；检查卷簧疲劳程度；必要时更换钢丝绳组件。
六、典型应用场景
液压缸位移测量：外置安装，不影响液压系统密封，适合大行程测量。
注塑机合模控制：监测模板开合行程，保护模具安全。
起重设备行程限位：监测吊钩高度，防止过卷事故。
桥梁/建筑结构监测：测量结构位移变形，长期野外监测。
包装机械：控制薄膜张力和切割位置。
