Germanjet磁致伸缩位移传感器通过内部非接触式测控技术，精确检测活动磁环的绝对位置，从而得到被检测产品的实际位移值。这种测量方式不接触、不磨损，在液压缸内置场合应用很多。除了接线方面，与液压油缸装配时也有几处要特别注意。

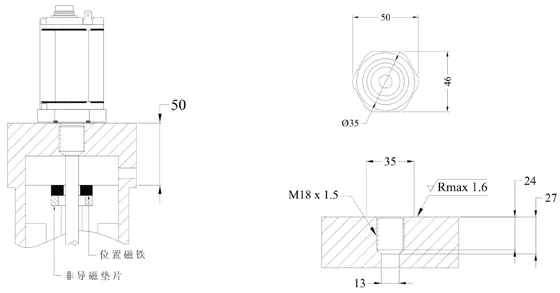

装配部位的加工尺寸
装配部位的加工尺寸要按图纸的公差要求控制。油缸盖上的钻孔、密封面与同心度如果超差，测杆装进去会偏，偏了之后磁环与测杆的间隙不均匀，读数就会出现波动或偏磨。
装配部位的加工尺寸

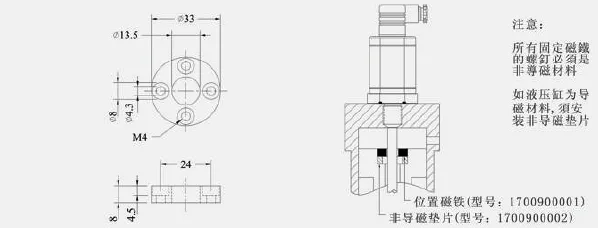

铁磁材料油缸要加隔磁垫圈
如果液压油缸采用铁磁材料制作，安装滑动磁环时要在磁环下部垫上非磁性材料制作的隔磁垫圈，所有固定滑动磁环的螺丝也必须使用非磁性材料制作。铁磁材料会把磁场短路，磁场畸变之后位置读数会偏，严重时直接测不到。
位移传感器的有效工作区域
把实际量程放进有效工作区
需要实际测量的范围，要落在传感器的有效测量区域之内。由于结构上的原因，传感器两端存在一定的测量盲区，盲区位置在测杆前部端头一侧。17型和19H系列在测量范围15米之内的死区为60mm。
选型时量程要留出余量，把实际行程加上两端盲区，再确认安装后测杆与活塞的配合长度能不能满足。
安装与拆装
测杆是无磁不锈钢耐压管，内部是波导丝，不能承受侧向弯矩，安装和搬运时不要拿测杆当杠杆，也不要敲击测杆端部。
拆装传感器之前先泄压，避免带压拆卸造成油液喷出。密封圈按油缸图纸选型，装好后先空载走一遍全行程，确认读数线性正常再加压。
