拉绳位移传感器安装与故障排除指南

拉绳位移传感器的安装看着简单，实际现场出问题最多的恰恰是安装这一步：绳没拉直、行程没留余量、出绳口磨绳，装完当周就得返工。这篇把安装步骤、使用规定、常见故障和在电解槽打壳气缸上的实际应用讲清楚，装之前照着对一遍。

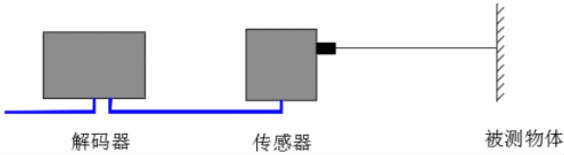

一、安装步骤

第一步，固定本体。按传感器底部的安装孔，把它固定在支撑架上。支撑架要有足够刚度，扳手拧紧时不能有变形，否则后面调好的平行度会自己跑掉。

第二步，拉出钢丝绳。把钢丝绳低速拉到测量范围最大处。拉出的整个过程中，钢丝绳不能和出绳口发生摩擦，拉出方向要与传感器侧面平行。拉的时候手上要有感觉，卡涩就是绳走偏了，别硬拽。

第三步，调支撑架和出绳口。调整到让最小行程测量点、最大行程测量点和出绳口三点成一线，并且与被测运动方向的平行度误差小于 1°。这一步是整个安装里最容易被省掉的，但读数不准、绳磨损快，八成都是这里没调到位。

第四步，回放固定。把钢丝绳缓慢放回到最小行程位置，在最小行程处把绳头固定好，同时保持钢丝绳与传感器侧端平行。

第五步，最大行程处固定绳头。如果绳头要在最大行程位置固定，就先把钢丝绳拉到最大行程处，在出绳口用工具把绳夹紧，再固定绳头。注意必须先在出绳口夹紧再松手，直接松手绳会瞬间回弹，既伤绳也伤人。

二、五条必须遵守的使用规定

1. 出绳方向要垂直。按被测量点的运动轨迹走，让绳头拉出的钢丝绳尽量与控制柜入口的螺纹孔保持垂直。斜着出绳，绳会磨出绳口的边，几百次循环就断了。
2. 断电再接线。接线必须在电源关闭的状态下做。带电接线一旦接错，控制板直接损坏，这种损坏不在保修范围里。
3. 行程留余量。绳头的拉出量要在有效长度以内，不要让绳拉到极限位置。拉到极限时钢丝绳对内部支撑板的拉力过大，支撑板变形之后传感器基本就废了。
4. 不动螺钉和固紧环。壳体上的螺钉、出绳口的固紧环，出厂时已经调好，现场严禁松动或转动。动了就要重新标定，自己很难调回来。
5. 室外定期上油。钢丝绳是不锈钢材质，室内一般不用管；装在室外或潮湿环境的，建议每季度给钢丝绳上一点油，防锈也减磨。

三、应用案例：电解槽打壳气缸

拉绳位移传感器成本低、安装方便，在电解铝设备的打壳气缸上用得很普遍。但它在这个工况下出问题也特别集中，几乎每个失效案例都能归到下面六条里。

先说清楚系统构成：液压同步吊装系统具备高速置零、低速吊装，升降速度可以任意调整。控制部分由拉绳位移传感器、负载传感器、均载阀、PLC 监控软件组成，带过压保护，保证在恶劣环境下能可靠运行。传感器是这个系统里保证同步精度的关键件，每台液压顶配一支，任何一支坏了，两个油缸就不同步。

1. 高温伤绳

气缸快速往复运动时机体温度会升上去，有资料提到局部可达 130℃ 上下。这个温度下，一些厂家使用的国产涂塑钢丝绳（外层有塑料涂层）会软化、开裂，进而断绳。选绳时要问清楚涂层的耐温等级，或者直接选不带涂层的裸钢丝绳。

2. 安装不正

装油缸时要保证基础地面平整，传感器本体和千斤顶活塞杆部分保持竖直，壳体固定牢靠。绳拖出方向与竖直方向的角度不要超过 5°。角度大了，绳在出绳口反复折弯，断的位置永远是同一个点。

3. 液压缸没有定位

这是最隐蔽的一条。部分设备厂家对拉绳传感器的原理不了解，安装时忽略了液压缸的防转定位。活塞运动过程中缸体会跟着转动，而传感器装在活塞杆底端，随着转动角度越来越大，钢丝绳被扭断。判断特征：断绳位置不是磨损点，而是被拧断的。

4. 油渍进入

传感器和钢丝绳都装在气缸内部，气缸内气压升高时，气体里携带的油雾会进入传感器腔体。时间一长，内部积油，绳在油泥里磨，很快就断。处理办法是加装油气分离器，别指望传感器自己密封扛住。

5. 连接件设计不合理

这类传感器用的钢丝绳直径通常在 0.7mm 左右，很细。如果连接块和活塞杆的直径做小了，绳在连接处被反复摩擦、挤压，断绳几乎是必然的。设计连接件时要把绳的弯曲半径考虑进去。

6. 大电流冲击

电解铝现场环境特殊，设备上有 700kA 级别的直流大电流，而传感器供电只有 24V 左右。如果屏蔽和接地做得不到位，壳体感应带电，轻则烧毁内部电子件，重则大电流直接把钢丝绳击断。这一项必须靠现场的等电位连接和屏蔽处理解决，不是换个传感器能改善的。
