目前，国内外土木工程测试领域，尤其是岩土类模型实验中，没有比较适合模型实验的多点位移传感器，工程监测应用领域的多点位移传感器一般为谐振式传感器，测试精度较低，且通模型试验中大量使用的电阻式传感器数采系统不匹配，不能满足岩土体模型实验中的测量精度要求。同时，现有的多点位移传感器安装方式一般为开孔植入式，安装空间巨大，不适合实验室的小型模型实验。至今，岩土体类模型实验中，对不同深度岩土体位移的测量问题一直没有很好解决。
实用新型内容
本实用新型的目的是：提供一种多点直线位移传感器，它能够精确的测量多点位移，安装及数据采集方便，并且最大限度的减轻了测量反力对被测物体的不利影响。
为达到上述目的，本实用新型的解决方案是：安装在同一个外壳内的多个直线形的电阻丝被分别连接组成测试电桥，测点位移会经由拉线或导杆传递到各自的滑动触头上，触头的滑动会引起测试桥路中相关节点之间电压的变化，通过电量和位移量之间的换算关系，实现位移量的电测。为最大限度减小测量反力对被测物体的不利影响，调整内部各测量导杆回复弹性装置的刚度比例， 使拉、压测量反力各自的绝对值在各测点位移同步时尽可能相等。测点的布置可以是埋入式的锚盘连接，也可以是开孔式的锚抓连接。传感器的上部设有刻度尺，可以进行人工读数。传感器顶部设有水平气泡，方便传感器安装时候进行垂直度校准。
一种新型多点直线位移传感器，其根据惠斯登电桥测试原理，将多根同电刷相连的电阻丝各自连接到独立的测试电桥中，组成差动变电阻式应变电桥，采用半桥或全桥接线方法;各测试电桥布置在同一套测试装置中;拉、压测量反力的绝对值在各导杆位移同步时相等。
测点位移的提取装置通过拉线同测试导杆相连，多根测试导杆平行安装在传感器外壳之中，测试导杆同滑动触头相连，滑动触头同测试用电阻丝滑动接触，各测试用电阻丝分别安装到各自的测试桥路中，各测试桥路有独立的数据线;测试导杆分别同各自的回复弹性装置相连，各测试导杆位移同步时，回复弹性装置拉、压测量反力之和的绝对值相等;连接锚盘和导杆之间的拉线有套管保护;传感器上设有可以进行人工读数的刻度尺，可以读出各测杆的端头的位移。
所述同电刷相连的电阻丝可以是直线形的，相互平行的布置到仪器内部。
有一个导杆是用来测量物体表面位移的，该导杆通过连接套管的连接，可以调整导杆与测点表面的相对位置。
用来测量物体表面位移的导杆所受到的回复弹性装置的反力，对被测物体的表面来说是压力。
该测点位移的提取装置包括埋入式的锚盘、钻孔植入式的锚爪。
连接锚盘(锚爪)和导杆之间的拉线设有保护套管;拉线上设置有拉线收放装置，可以调整测试导杆的初始位置;拉线同导杆之间设有拉线导向装置。
传感器上装有水平气泡，用于校准传感器安装时的位置。
附图说明

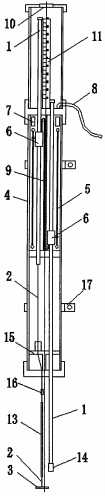

图1是本实用新型一种实施例传感器的剖面示意图。
图2是本实用新型一种实施例的横断面示意图。
图3是本实用新型的测试原理示意图。
具体实施方式
请参阅图1-3，本实用新型的测试导杆1被平行安装到传感器外壳4的内部， 测试导杆1上安装有电刷6，电刷6在测试导杆1的带动下会在电阻体5上滑动，电阻体5是测试电桥7的一部分，直线位移传感器数据的传输通过数据线8与二次仪表相连。测点的位移会经由锚盘3，通过拉线2传递给各自的测试导杆，表面测点的位移会直接传递给相应的测试导杆。导杆的位移可以通过刻度尺ll进行人工读取。 各测试导杆的回复力由安装在外壳4内部的多根回复弹簧9来提供。电阻体5布置在绝缘板12上。拉线2同各自的测试导杆可以不在同一轴线上，通过拉线导向盘15进行方向调整。拉线2在岩土体内部的部分有拉线导管13的保护。
各内部测点的测试导杆初始位置可以通过各自拉线上的拉线收放装置16来调整。测量表面测点位移的测试导杆初始位置可以通过连接套管14连接不同长度的刚性测杆来进行调整。传感器安装时可通过水平气泡10来进行垂直度的校准。整个传感器的固定将通过安装环17同其它装置相连。
由于采用上述方案，本实用新型可以精确的测量多点位移，结构简单，测量精度高，它不仅能够满足实验室科研试验的测试精度要求，同其它实验室用传感器匹配良好，而且符合实验室岩土体试验的操作流程特点，体积微小，埋设方便。
