LWH直线位移传感器（拉杆式）
更新时间：
技术图册与资料
技术参数与规格说明

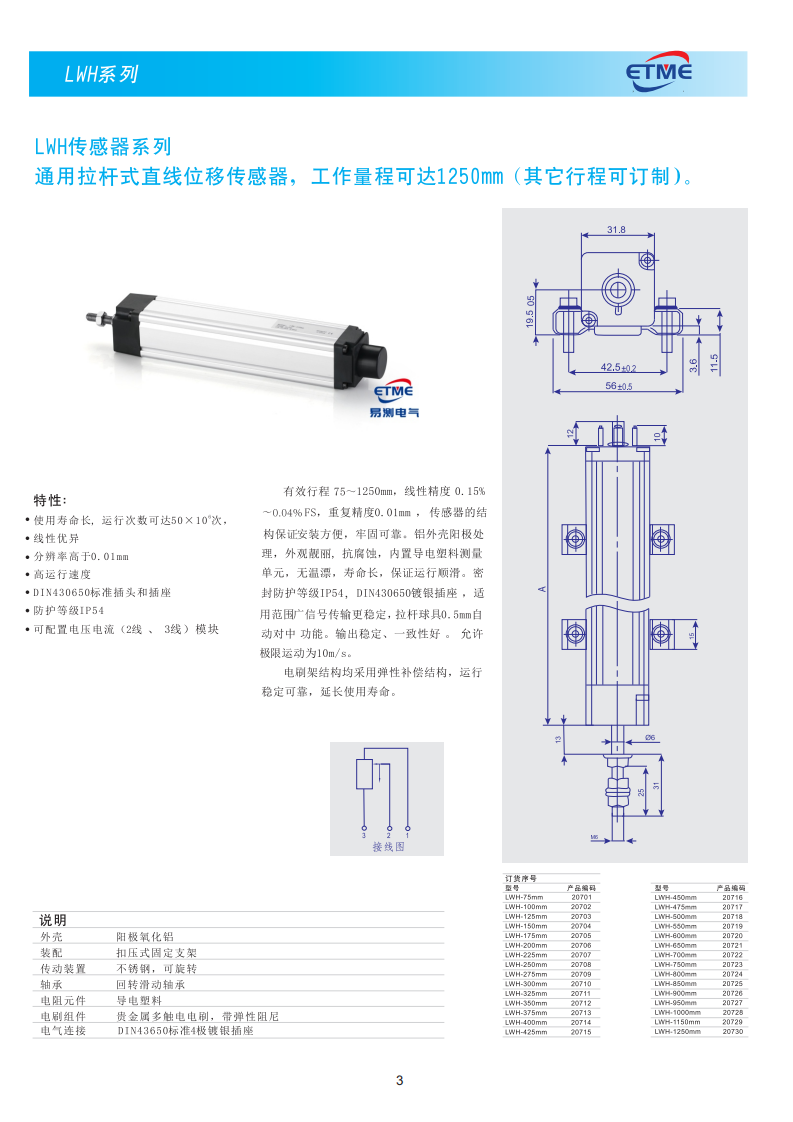

01LWH系列 通用拉杆式直线位移传感器
LWH传感器系列，通用拉杆式直线位移传感器，工作量程可达1250mm（其它行程可订制）。
特性
- 使用寿命长，运行次数可达50×10⁶次。
- 线性优界
- 分辨率高至0.01mm
- 高运行速度
- DIN430650标准插头和插座
- 防护等级IP54
- 可配置电压电流（2线、3线）模块
描述
有效行程75~1250mm，线性精度0.15%~0.04%FS，重复精度0.01mm。传感器的结构保证安装方便，牢固可靠。铝外壳阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级IP54，DIN430650镀镍插座，适用范围广，信号传输更稳定，拉杆球头0.5mm自动对中功能，输出稳定、一致性好。允许极限运动为10m/s。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。
说明
| 项目 | 描述 |
|---|---|
| 外壳 | 阳极氧化铝 |
| 装配 | 扣压式固定支架 |
| 传动装置 | 不锈钢，可旋转 |
| 轴承 | 回转滑动轴承 |
| 电阻元件 | 导电塑料 |
| 电刷组件 | 贵金属多触点电刷，带弹性阻尼 |
| 电气连接 | DIN43650标准4芯极镀镍插座 |
订货序号
| 型号 | 产品编码 | 型号 | 产品编码 |
|---|---|---|---|
| LWH-75mm | 20701 | LWH-450mm | 20716 |
| LWH-100mm | 20702 | LWH-475mm | 20717 |
| LWH-125mm | 20703 | LWH-500mm | 20718 |
| LWH-150mm | 20704 | LWH-550mm | 20719 |
| LWH-175mm | 20705 | LWH-600mm | 20720 |
| LWH-200mm | 20706 | LWH-650mm | 20721 |
| LWH-225mm | 20707 | LWH-700mm | 20722 |
| LWH-250mm | 20708 | LWH-750mm | 20723 |
| LWH-275mm | 20709 | LWH-800mm | 20724 |
| LWH-300mm | 20710 | LWH-850mm | 20725 |
| LWH-325mm | 20711 | LWH-900mm | 20726 |
| LWH-350mm | 20712 | LWH-950mm | 20727 |
| LWH-375mm | 20713 | LWH-1000mm | 20728 |
| LWH-400mm | 20714 | LWH-1100mm | 20729 |
| LWH-425mm | 20715 | LWH-1250mm | 20730 |

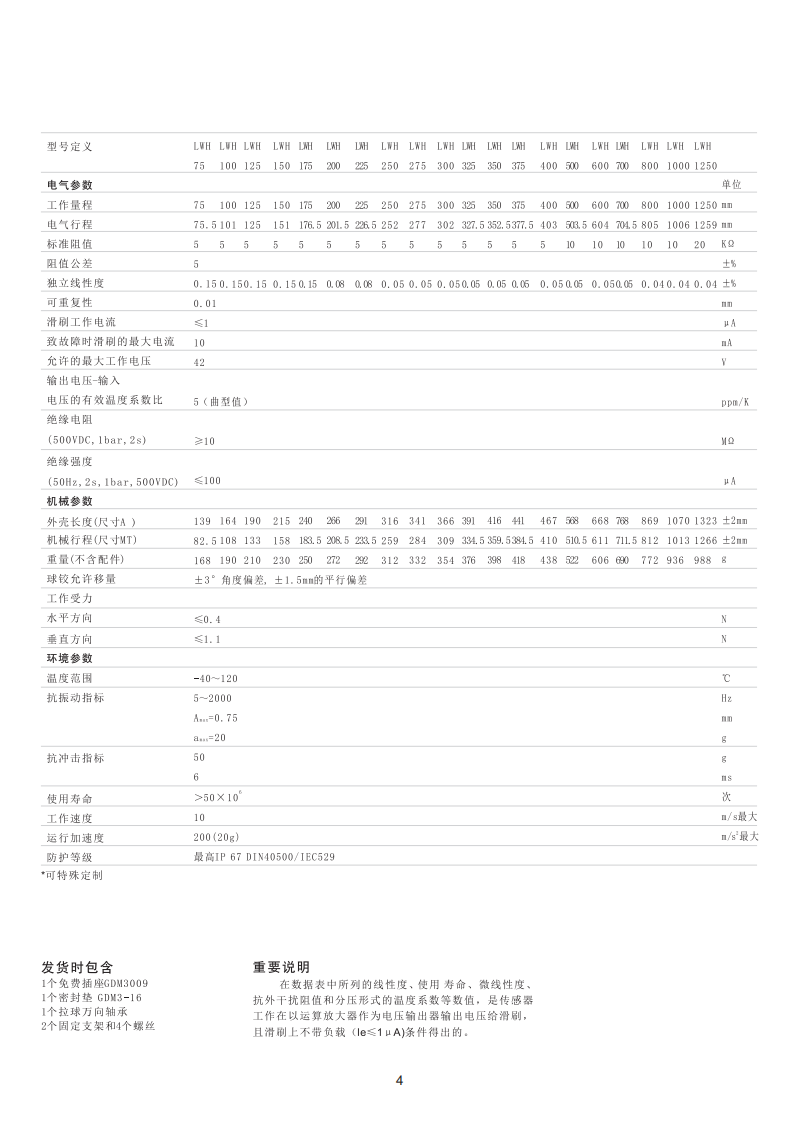

11LWH系列 — 型号定义与参数表
型号定义（行程 mm）
| 系列 | 行程 (mm) |
|---|---|
| LWH | 75 |
| LWH | 100 |
| LWH | 125 |
| LWH | 150 |
| LWH | 175 |
| LWH | 200 |
| LWH | 225 |
| LWH | 250 |
| LWH | 275 |
| LWH | 300 |
| LWH | 325 |
| LWH | 350 |
| LWH | 375 |
| LWH | 400 |
| LWH | 500 |
| LWH | 600 |
| LWH | 700 |
| LWH | 800 |
| LWH | 1000 |
| LWH | 1250 |
电气参数
| 参数 | 值 | 单位 |
|---|---|---|
| 工作量程 | 75~1250 | mm |
| 电气行程 | 75.5 / 101 / 125.15 / 176.5 / 201.5 / 226.5 / 252 / 277 / 302 / 327.5 / 352.5 / 377.5 / 403 / 503.5 / 604 / 704.5 / 805 / 1006 / 1259 | mm |
| 标准阻值 | 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 10 / 10 / 10 / 10 / 10 / 20 | KΩ |
| 阻值公差 | 5 | ±% |
| 独立线性度 | 0.15 / 0.15 / 0.15 / 0.15 / 0.15 / 0.08 / 0.08 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05 / 0.04 / 0.04 / 0.04 | ±% |
| 可重复性 | 0.01 | mm |
| 滑刷工作电流 | ≤1 | μA |
| 跌落时滑刷的最大电流 | 10 | mA |
| 允许的最大工作电压 | 42 | V |
| 输出电压 | =输入 | |
| 电压的有效温度系数比 | 5（典型值） | ppa/K |
| 绝缘电阻 (500VDC, 1bar, 2s) | ≥10 | MΩ |
| 绝缘强度 (50Hz, 2s, 1bar, 500VDC) | ≤100 | μA |
机械参数
| 参数 | 值 | 单位 |
|---|---|---|
| 外壳长度 (尺寸A) | 139 / 164 / 190 / 215 / 240 / 266 / 291 / 316 / 341 / 366 / 391 / 416 / 441 / 467 / 568 / 668 / 768 / 869 / 1070 / 1323 | ±2mm |
| 机械行程 (尺寸MT) | 82.5 / 108 / 133 / 158 / 183.5 / 208.5 / 233.5 / 259 / 284 / 309 / 334.5 / 359.5 / 384.5 / 410 / 510.5 / 611 / 711.5 / 812 / 1013 / 1266 | ±2mm |
| 重量 (不含配件) | 168 / 190 / 210 / 230 / 250 / 272 / 292 / 312 / 332 / 354 / 376 / 398 / 418 / 438 / 522 / 606 / 690 / 772 / 936 / 988 | g |
| 球铰允许偏移量 | ±3° 角度偏差，±1.5mm 的平行偏差 |
工作受力
| 方向 | 允许力 |
|---|---|
| 水平方向 | ≤0.4 N |
| 垂直方向 | ≤1.1 N |
环境参数
| 参数 | 值 | 单位 |
|---|---|---|
| 温度范围 | -40~120 | ℃ |
| 抗振动指标 | 5~2000 Hz；A_max=0.75 mm；a_max=20 g | |
| 抗冲击指标 | 50 g / 6 ms | |
| 使用寿命 | >50×10⁶ | 次 |
| 工作速度 | 10 | m/s 最大 |
| 运行加速度 | 200(20g) | m/s² 最大 |
| 防护等级 | 最高IP 67 DIN40500/IEC529 |
*可特殊定制
发货时包含
- 1个免费插拔GDH3009
- 1个密封垫 GDM3-16
- 1个拉球万向轴承
- 2个固定支架和4个螺丝
重要说明
在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带来负载（Ie≤1μA）条件得出的。
技术参数（文字整理）
| 结构型式 | 拉杆式直线位移传感器（电子尺） |
|---|---|
| 有效行程 | 最长约 1250mm（其它行程可订制） |
| 测量原理 | 导电塑料电位器 |
