LTC直线位移传感器（拉杆式）
更新时间：
技术图册与资料
技术参数与规格说明

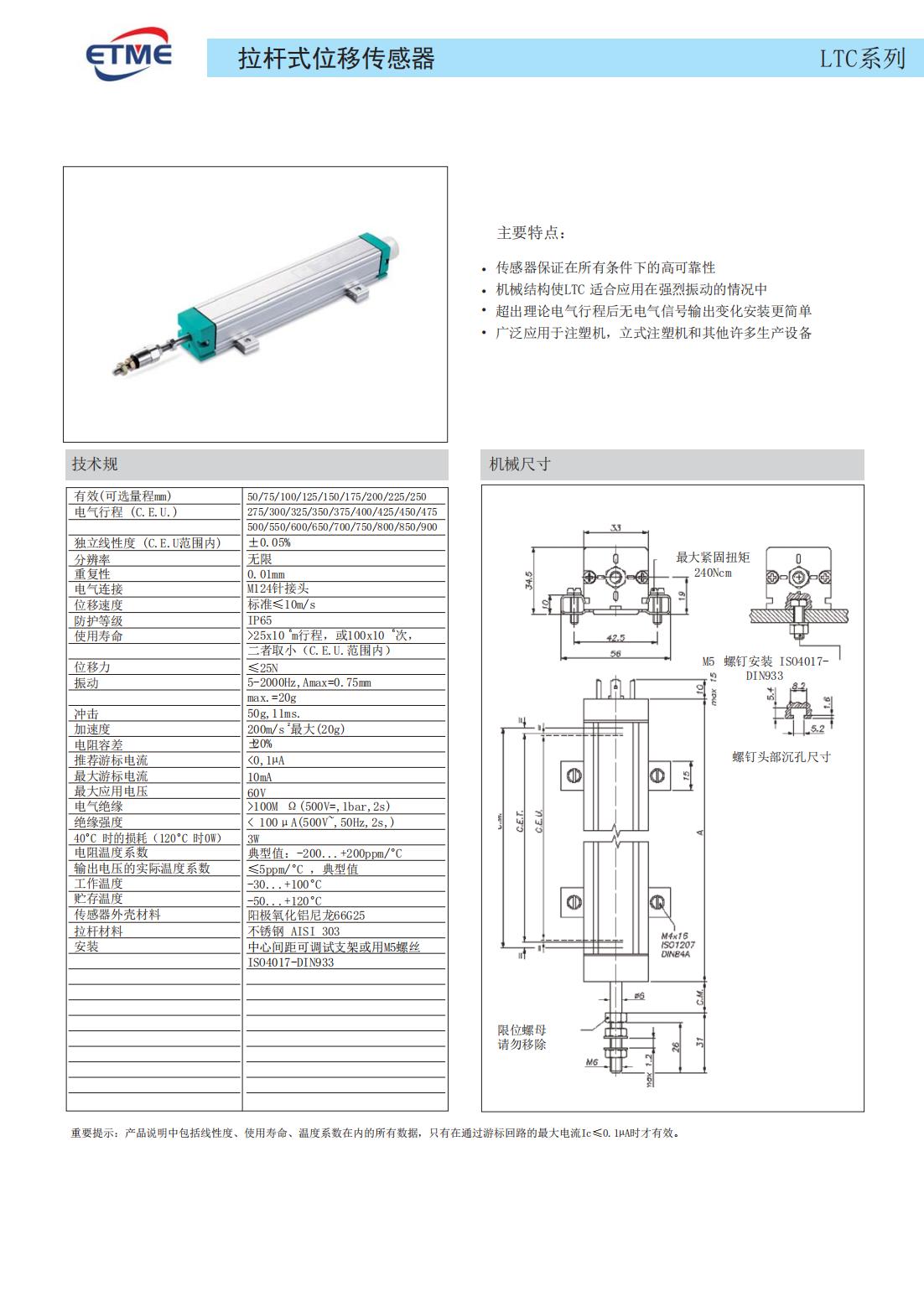

01LTC系列 拉杆式位移传感器
主要特点
- 传感器保证在所有条件下的高可靠性
- 机械结构使LTC适合应用在强烈振动的情况中
- 超出理论电气行程后无电气信号输出变化，安装更简单
- 广泛应用于注塑机，立式注塑机和其他许多生产设备
技术规格
| 项目 | 规格 |
|---|---|
| 有效（可选）量程 mm | 50/75/100/125/150/175/200/225/250/275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900 |
| 电气行程 (C.E.L) | 275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900 |
| 独立线性度 (C.E.L 范围内) | ±0.05% |
| 分辨率 | 无限 |
| 重复性 | 0.01mm |
| 电气连接 | M12杆接头 |
| 位移速度 | 标准@10m/s |
| 防护等级 | IP65 |
| 使用寿命 | >250×10⁶ 次行程，或100×10⁷ 次 |
| 位移力 | 二者限小 (C.E.L 范围内) |
| 振动 | 5~200Hz, Amax=0.75mm, max.=20g |
| 冲击 | 50g, 1ms |
| 加速度 | 20m/s² 最大 (20g) |
| 电阻容差 | ±5% |
| 推荐游标电流 | <0.1μA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 60V |
| 电气绝缘 | ≥100M Ω (500V=, 1bar, 2s) |
| 绝缘强度 | ≤100 μA (500V=, 50Hz, 2s) |
| 40°C 时功耗 (120°C 时) | 3W |
| 电阻温度系数 | 典型值：-200...+200ppm/°C |
| 输出电压的实际温度系数 | ≤5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 传感器外壳材料 | 阳极氧化铝 266625 |
| 拉杆材料 | 不锈钢 AISI 303 |
| 安装 | 中心间距可调式支架或用M5螺纹 ISO4017-DIN933 |
机械尺寸
- 上视外形：33、外宽 31.8、高 19.5、孔位 0.5、中心距 42.5±0.2、下宽 3.6，总宽 56±0.5
- 最大紧固扭矩 240Ncm
- M5 螺钉安装 ISO4017-DIN933
- 螺钉头部沉孔尺寸：8.2 / 0.8 / 4.5 / 5.5
- 限位螺母请勿移除；M6
重要提示：产品说明中包括线性度、使用寿命、温度系数在内的所有数据，只有在通过游标回路的最大电流Ic≤0.1μA时才有效。

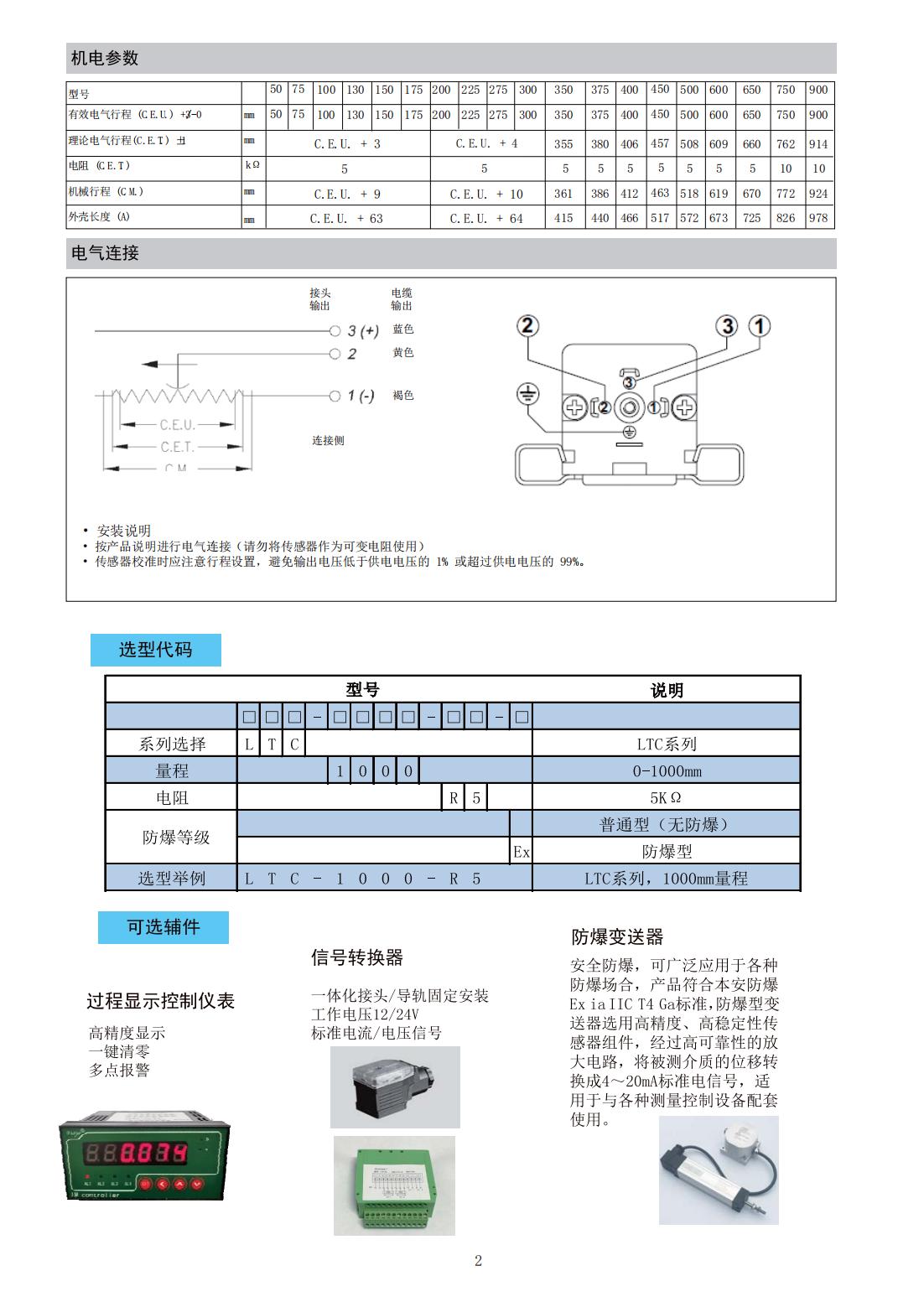

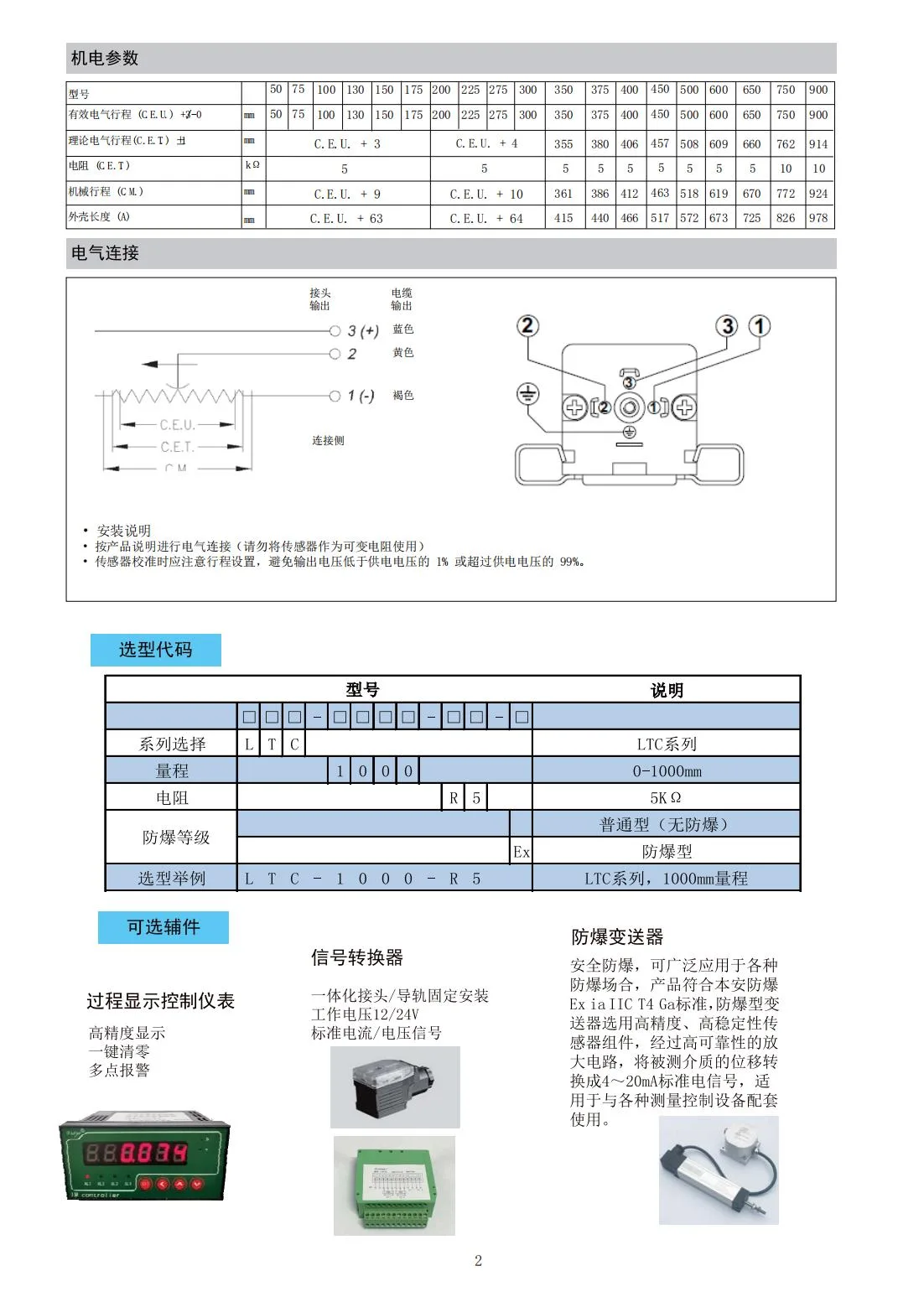

09LTC系列 — 机电参数与电气连接
机电参数
| 型号 | 50 | 75 | 100 | 130 | 150 | 175 | 200 | 225 | 275 | 300 | 350 | 375 | 400 | 450 | 500 | 600 | 650 | 750 | 900 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有效电气行程 (C.E.L) U-d (mm) | 50 | 75 | 100 | 130 | 150 | 175 | 200 | 225 | 275 | 300 | 350 | 375 | 400 | 450 | 500 | 600 | 650 | 750 | 900 |
| 理论电气行程 (C.E.T) -U (mm) | C.E.L+3 | C.E.L+4 | 355 | 380 | 406 | 457 | 508 | 609 | 660 | 762 | 914 | ||||||||
| 电阻 (C.E.T) (kΩ) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 |
| 机械行程 (C.M) (mm) | C.E.L+9 | C.E.L+10 | 361 | 386 | 412 | 463 | 518 | 619 | 670 | 772 | 924 | ||||||||
| 外壳长度 (L) (mm) | C.E.U+63 | C.E.U+64 | 415 | 440 | 466 | 517 | 572 | 673 | 725 | 826 | 978 |
电气连接
- 接头输出：1(-) 棕色、2 黄色、3(+) 蓝色
- 电缆输出：1(-) 棕色、2 黄色、3(+) 蓝色
- 电位器定义：C.E.U. 有效电气行程、C.E.T. 理论电气行程、C.M. 机械行程
安装说明
- 按产品说明进行电气连接（请勿将传感器作为可变电阻使用）
- 传感器校准时应注意行程设置，避免输出电压低于供电电压的 1% 或超过供电电压的 99%。
选型代码
| 项目 | 代码 | 说明 |
|---|---|---|
| 系列选择 | L T C | LTC系列 |
| 量程 | 1 0 0 0 | 0~1000mm |
| 电阻 | R 5 | 5K Ω |
| 防爆等级 | （空） | 普通型（无防爆） |
| 防爆等级 | Ex | 防爆型 |
| 选型举例 | L T C - 1 0 0 0 - R 5 | LTC系列, 1000mm量程 |
可选附件
- 过程显示控制仪表：高精度显示、一键清零、多点报警
- 信号转换器：一体化接头/导轨固定安装，工作电压12/24V，标准电流/电压信号
- 防爆变送器：安全防爆，可广泛应用于各种防爆场合，产品符合本安防爆Ex ia IIC T4 Ga标准，防爆型变送器适用高精度、高稳定性的传感器组件，经过高可靠性的放大电路，将被测介质的位移转换成4~20mA标准电信信号，适用于与各种测量控制设备配套使用。
技术参数（文字整理）
| 有效（可选）量程 mm | 50/75/100/125/150/175/200/225/250/275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900 |
|---|---|
| 电气行程 (C.E.L) | 275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900 |
| 独立线性度 (C.E.L 范围内) | ±0.05% |
| 分辨率 | 无限 |
| 重复性 | 0.01mm |
| 电气连接 | M12杆接头 |
| 位移速度 | 标准@10m/s |
| 防护等级 | IP65 |
| 使用寿命 | >250×10⁶ 次行程，或100×10⁷ 次 |
| 位移力 | 二者限小 (C.E.L 范围内) |
| 振动 | 5~200Hz, Amax=0.75mm, max.=20g |
| 冲击 | 50g, 1ms |
| 加速度 | 20m/s² 最大 (20g) |
| 电阻容差 | ±5% |
| 推荐游标电流 | <0.1μA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 60V |
| 电气绝缘 | ≥100M Ω (500V=, 1bar, 2s) |
| 绝缘强度 | ≤100 μA (500V=, 50Hz, 2s) |
| 40°C 时功耗 (120°C 时) | 3W |
| 电阻温度系数 | 典型值：-200...+200ppm/°C |
| 输出电压的实际温度系数 | ≤5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 传感器外壳材料 | 阳极氧化铝 266625 |
| 拉杆材料 | 不锈钢 AISI 303 |
| 安装 | 中心间距可调式支架或用M5螺纹 ISO4017-DIN933 |
| 系列选择 | 代码 L T C；说明 LTC系列 |
| 量程 | 代码 1 0 0 0；说明 0~1000mm |
| 电阻 | 代码 R 5；说明 5K Ω |
| 防爆等级 | 代码 （空）；说明 普通型（无防爆） |
| 选型举例 | 代码 L T C - 1 0 0 0 - R 5；说明 LTC系列, 1000mm量程 |
常见问题
LTC直线位移传感器（拉杆式） 的测量原理和主要特点是什么？
LTC拉杆系列直线位移传感器用于对位移或者长度进行精确测量。主要特点包括：LTC拉杆系列直线位移传感器用于对位移或者长度进行精确测量；传感器的结构设计保证安装方便，牢固可靠。
LTC直线位移传感器（拉杆式） 有哪些主要技术参数？
主要技术参数：有效（可选）量程 mm：50/75/100/125/150/175/200/225/250/275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900；电气行程 (C.E.L)：275/300/325/350/375/400/425/450/475/500/550/600/650/700/750/800/850/900；独立线性度 (C.E.L 范围内)：±0.05%；分辨率：无限；重复性：0.01mm。更完整参数请查看上方技术参数表。
LTC直线位移传感器（拉杆式） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 LTC直线位移传感器（拉杆式） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
