KPM直线位移传感器（铰接式）

更新时间：2026-09-23

KPM微型铰接导电塑胶膜系列，有效行程10mm～300mm，两端均有1.5mm缓冲行程，精度0.5%～0.08%FS。

外壳表面阳极处理，防腐蚀；内置塑料合成工程顺滑导轨，无温漂，寿命长。

✓ 外壳表面阳极处理，防腐蚀
✓ 内置塑料合成工程顺滑导轨，无温漂，寿命长

咨询选型 / 索样查看技术图册（2）

技术图册与资料

技术参数与规格说明

26 项 2 节 7 表 2 列

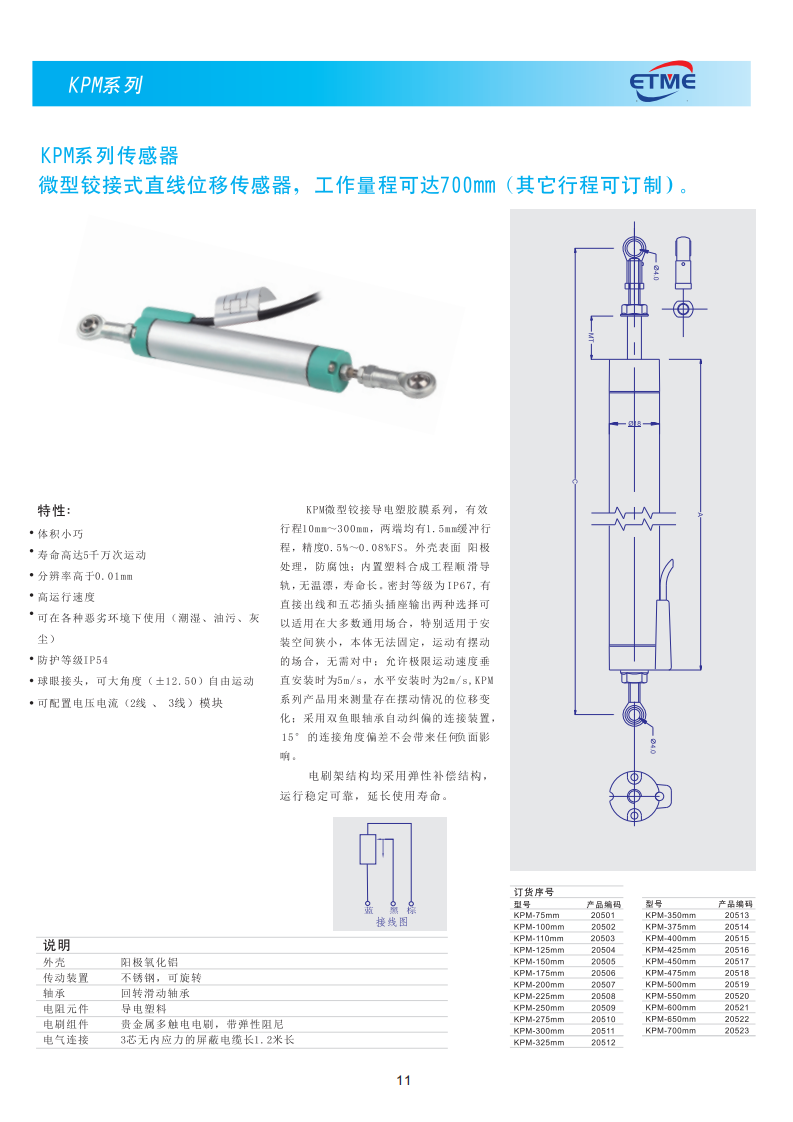

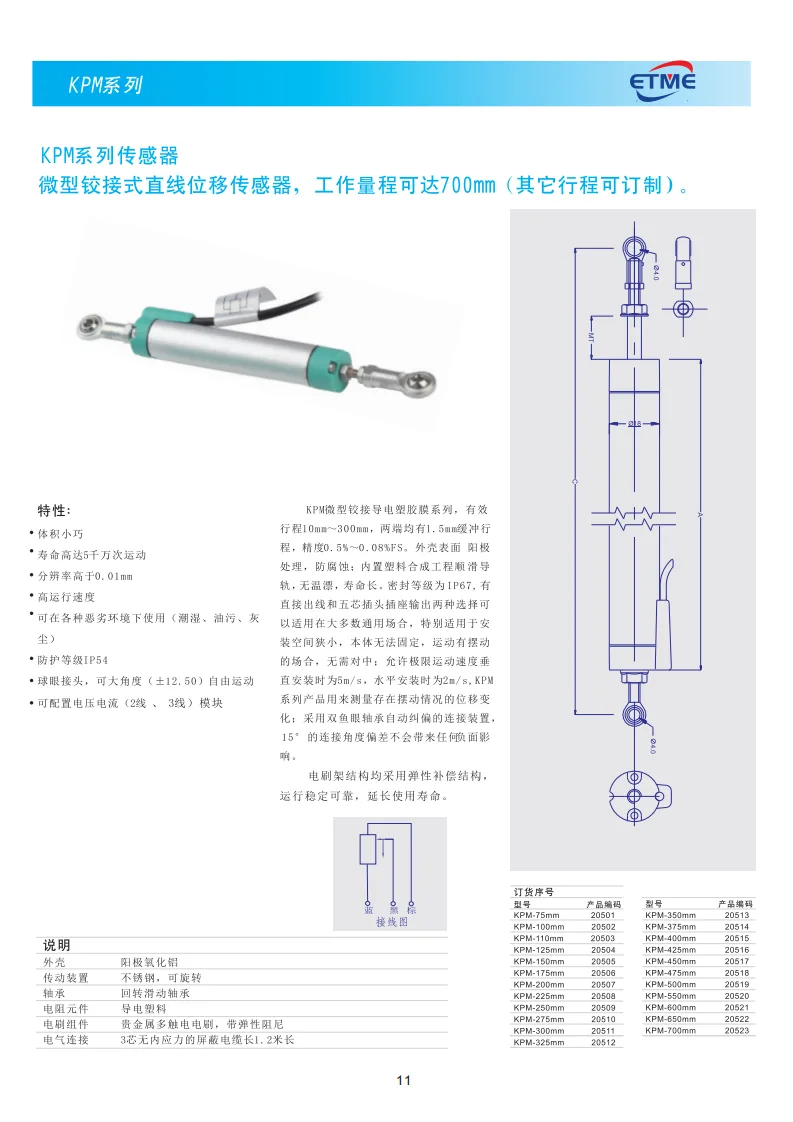

01KPM系列微型铰接式直线位移传感器

KPM系列传感器，微型铰接式直线位移传感器，工作量程可达700mm（其它行程可订制）。

特性

体积小巧
寿命高达千万次运动
分辨率高于0.01mm
高运行速度
可在各种恶劣环境下使用（潮湿、油污、灰尘）
防护等级IP54
球眼接头，可大角度（±12.5°）自由运动
可配置电压电流（2线、3线）模块

描述

KPM微型铰接导电型塑料系列，有效行程10mm~300mm，两端均有1.5mm缓冲行程，精度0.5%~0.08%FS。外壳表面阳极处理，防腐蚀；内置塑料合成工程塑料滑轨，无温漂，寿命长，密封等级IP67。有直线出线和五芯插头输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小，本体无法固定，运动有摆动的场合，无需中；允许极限运动速度垂直安装时为5m/s，水平安装时为2m/s。KPM系列产品用来测量存在挥动情况下的位移变化：采用双鱼眼轴承自动纠偏的连接装置，15°的连接角度偏差不会带来任何负面影响。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。

说明

项目	描述
外壳	阳极氧化铝
传动装置	不锈钢，可旋转
轴承	回转滑动轴承
电阻元件	导电塑料
电刷组件	贵金属多触电刷，带弹性阻尼
电气连接	3芯无内应力的屏蔽电缆长1.2米长

订货序号

型号	产品编码	型号	产品编码
KPM-75mm	20501	KPM-350mm	20513
KPM-100mm	20502	KPM-375mm	20514
KPM-110mm	20503	KPM-400mm	20515
KPM-125mm	20504	KPM-425mm	20516
KPM-150mm	20505	KPM-450mm	20517
KPM-175mm	20506	KPM-475mm	20518
KPM-200mm	20507	KPM-500mm	20519
KPM-225mm	20508	KPM-550mm	20520
KPM-250mm	20509	KPM-600mm	20521
KPM-275mm	20510	KPM-650mm	20522
KPM-300mm	20511	KPM-700mm	20523
KPM-325mm	20512

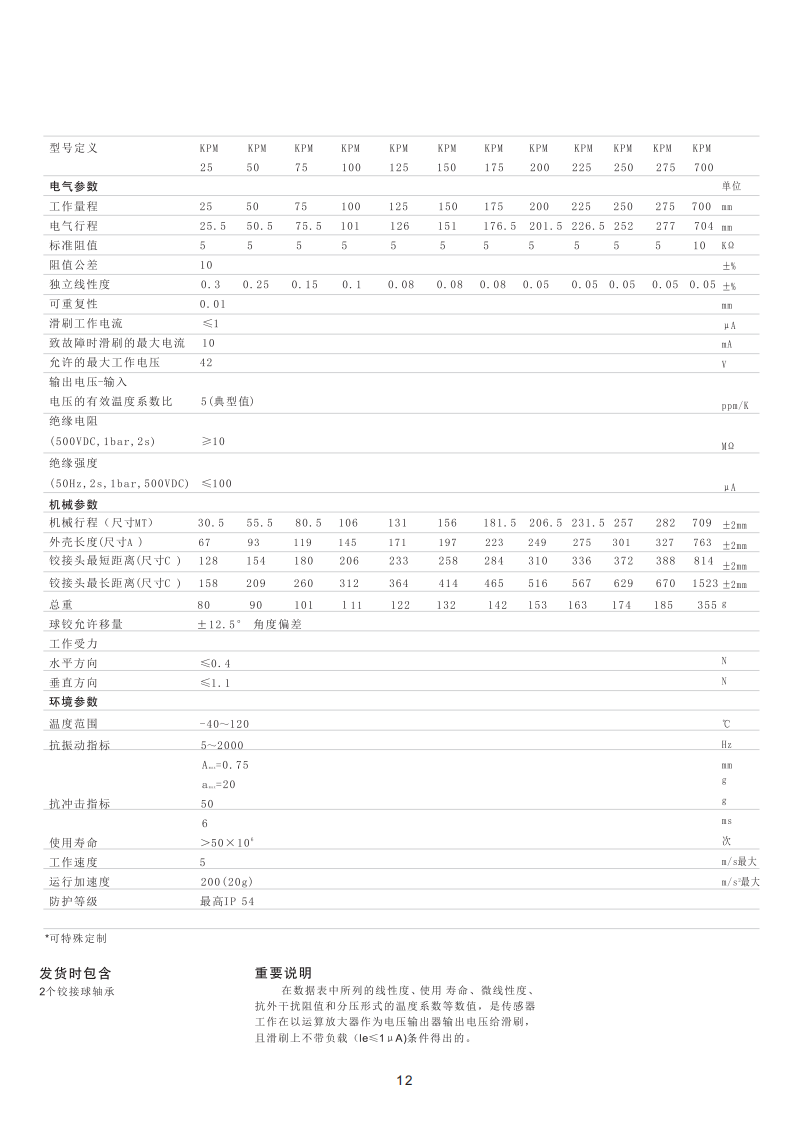

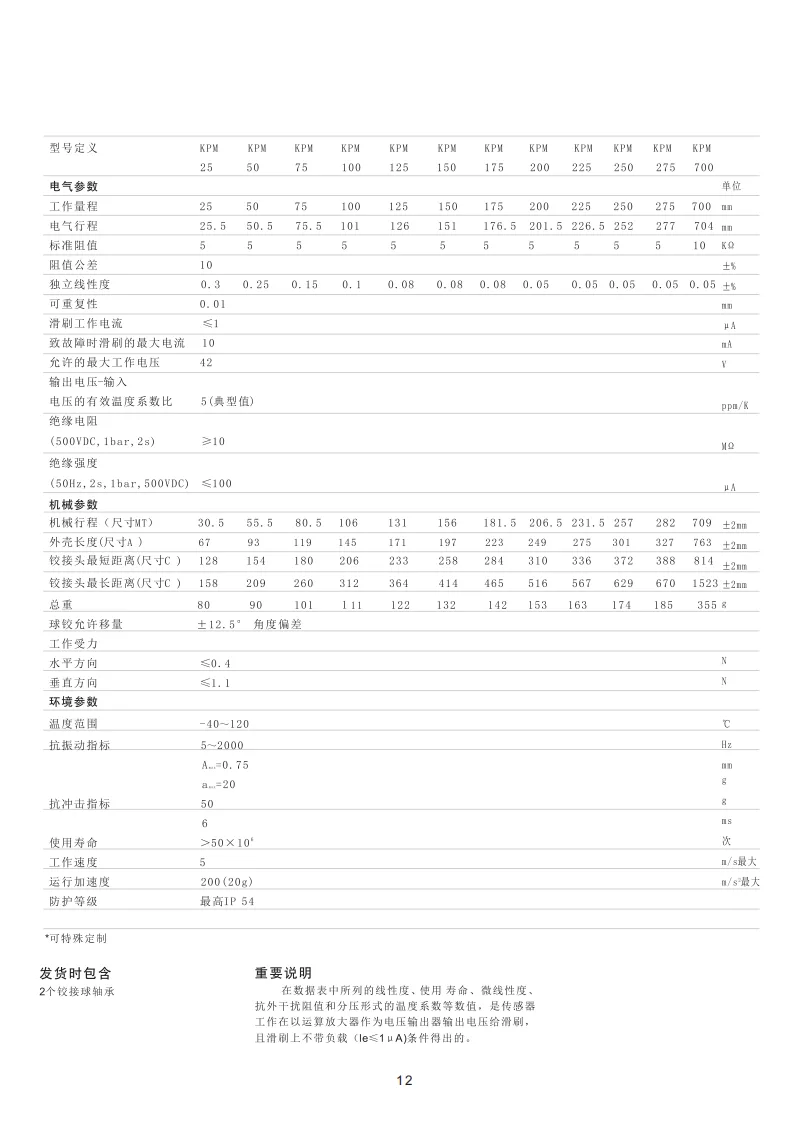

11KPM系列 — 型号定义与参数表

型号定义（行程 mm）

系列	行程 (mm)
KPM	25
KPM	50
KPM	75
KPM	100
KPM	125
KPM	150
KPM	175
KPM	200
KPM	225
KPM	250
KPM	275
KPM	700

电气参数

参数	值	单位
工作量程	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 700	mm
电气行程	25.5 / 50.5 / 75.5 / 101 / 126 / 151 / 176.5 / 201.5 / 226.5 / 252 / 277 / 704	mm
标准阻值	5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 10	KΩ
阻值公差	10	±%
独立线性度	0.3 / 0.25 / 0.15 / 0.1 / 0.08 / 0.08 / 0.08 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05	±%
可重复性	0.01	mm
滑刷工作电流	≤1	μA
跌落时滑刷的最大电流	10	mA
允许的最大工作电压	42	V
输出电压	=输入
电压的有效温度系数比	5（典型值）	ppa/K
绝缘电阻 (500VDC, 1bar, 2s)	≥10	MΩ
绝缘强度 (50Hz, 2s, 1bar, 500VDC)	≤100	μA

机械参数

参数	值	单位
机械行程 (尺寸MT)	30.5 / 55.5 / 80.5 / 106 / 131 / 156 / 181.5 / 206.5 / 231.5 / 257 / 282 / 709	±2mm
外壳长度 (尺寸A)	67 / 93 / 119 / 145 / 171 / 197 / 223 / 249 / 275 / 301 / 327 / 763	±2mm
铰接头最短距离 (尺寸C)	128 / 154 / 180 / 206 / 233 / 258 / 284 / 310 / 336 / 372 / 388 / 814	±2mm
铰接头最长距离 (尺寸C)	158 / 209 / 260 / 312 / 364 / 414 / 465 / 516 / 567 / 629 / 670 / 1523	±2mm
总重	80 / 90 / 101 / 111 / 122 / 132 / 142 / 153 / 163 / 174 / 185 / 355	g
球铰允许偏移量	±12.5° 角度偏差

工作受力

方向	允许力
水平方向	≤0.4 N
垂直方向	≤1.1 N

环境参数

参数	值	单位
温度范围	-40~120	℃
抗振动指标	5~2000 Hz；A_max=0.75 mm；a_max=20 g
抗冲击指标	50 g / 6 ms
使用寿命	>50×10⁶	次
工作速度	5	m/s 最大
运行加速度	200(20g)	m/s² 最大
防护等级	最高IP 54

*可特殊定制

发货时包含

2个铰接球轴承

重要说明

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带来负载（Ie≤1μA）条件得出的。

技术参数（文字整理）

外壳	阳极氧化铝
传动装置	不锈钢，可旋转
轴承	回转滑动轴承
电阻元件	导电塑料
电刷组件	贵金属多触电刷，带弹性阻尼
电气连接	3芯无内应力的屏蔽电缆长1.2米长
工作量程	值 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 700；单位 mm
电气行程	值 25.5 / 50.5 / 75.5 / 101 / 126 / 151 / 176.5 / 201.5 / 226.5 / 252 / 277 / 704；单位 mm
标准阻值	值 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 5 / 10；单位 KΩ
阻值公差	值 10；单位 ±%
独立线性度	值 0.3 / 0.25 / 0.15 / 0.1 / 0.08 / 0.08 / 0.08 / 0.05 / 0.05 / 0.05 / 0.05 / 0.05；单位 ±%
可重复性	值 0.01；单位 mm
滑刷工作电流	值 ≤1；单位 μA
跌落时滑刷的最大电流	值 10；单位 mA
允许的最大工作电压	值 42；单位 V
输出电压	值 =输入
电压的有效温度系数比	值 5（典型值）；单位 ppa/K
绝缘电阻 (500VDC, 1bar, 2s)	值 ≥10；单位 MΩ
绝缘强度 (50Hz, 2s, 1bar, 500VDC)	值 ≤100；单位 μA
机械行程 (尺寸MT)	值 30.5 / 55.5 / 80.5 / 106 / 131 / 156 / 181.5 / 206.5 / 231.5 / 257 / 282 / 709；单位 ±2mm
外壳长度 (尺寸A)	值 67 / 93 / 119 / 145 / 171 / 197 / 223 / 249 / 275 / 301 / 327 / 763；单位 ±2mm
铰接头最短距离 (尺寸C)	值 128 / 154 / 180 / 206 / 233 / 258 / 284 / 310 / 336 / 372 / 388 / 814；单位 ±2mm
铰接头最长距离 (尺寸C)	值 158 / 209 / 260 / 312 / 364 / 414 / 465 / 516 / 567 / 629 / 670 / 1523；单位 ±2mm
总重	值 80 / 90 / 101 / 111 / 122 / 132 / 142 / 153 / 163 / 174 / 185 / 355；单位 g
球铰允许偏移量	值 ±12.5° 角度偏差
水平方向	≤0.4 N
垂直方向	≤1.1 N
温度范围	值 -40~120；单位 ℃
抗振动指标	值 5~2000 Hz；A_max=0.75 mm；a_max=20 g
抗冲击指标	值 50 g / 6 ms
使用寿命	值 >50×10⁶；单位次
工作速度	值 5；单位 m/s 最大
运行加速度	值 200(20g)；单位 m/s² 最大
防护等级	值最高IP 54
