KTF直线位移传感器（滑块式）

Q: KTF直线位移传感器（滑块式） 的测量原理和主要特点是什么？

通用KTF滑块导电塑胶膜系列，有效行 程75mm～2500mm，两端均有4mm缓冲行程，精度0.15%～0.04%FS 。主要特点包括：外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂 ，寿命长；具有自动电气接地功能。

更新时间：2026-09-23

通用KTF滑块导电塑胶膜系列，有效行程75mm～2500mm，两端均有4mm缓冲行程，精度0.15%～0.04%FS 。

外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。

✓ 外壳表面阳极处理，防腐蚀
✓ 内置导电塑料测量单元，无温漂，寿命长
✓ 具有自动电气接地功能
✓ 密封等级为IP54（向下安装时为IP57）

咨询选型 / 索样查看技术图册（2）

技术图册与资料

技术参数与规格说明

23 项 2 节 6 表 2 列

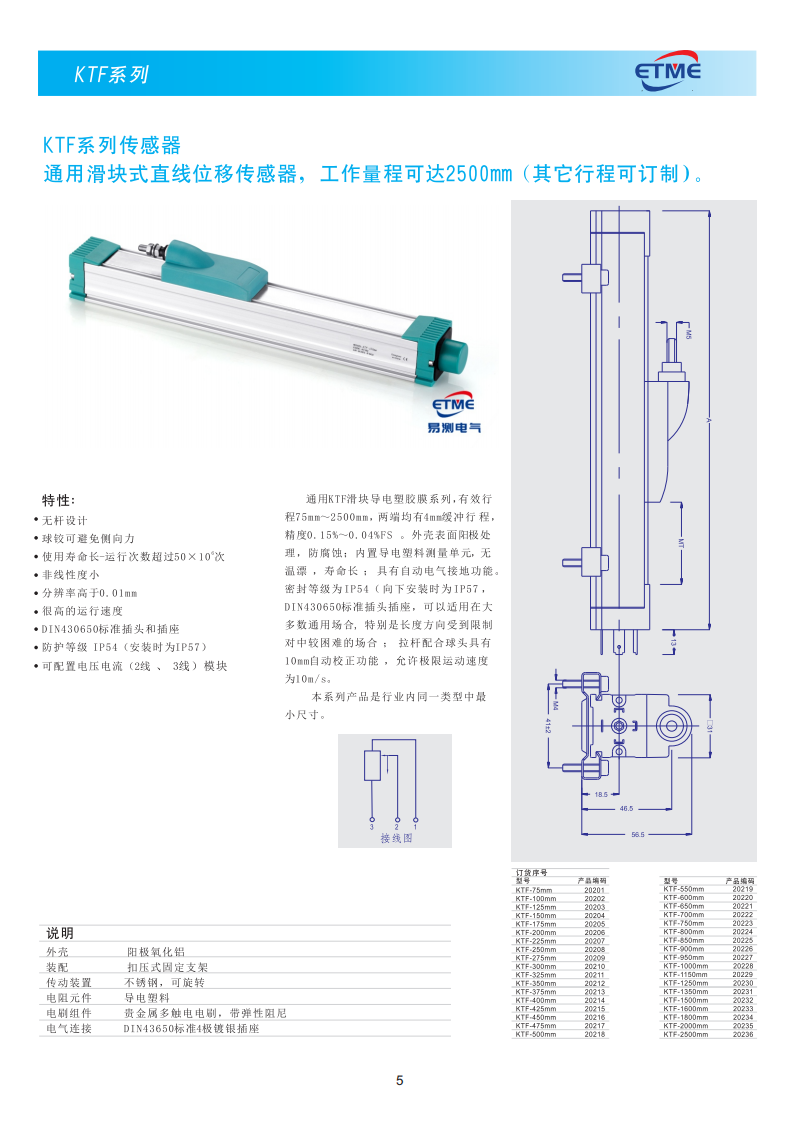

01KTF系列通用滑块式直线位移传感器

KTF系列传感器，通用滑块式直线位移传感器，工作量程可达2500mm（其它行程可订制）。

特性

无杆设计
球铰可避免侧向力
使用寿命长-运行次数超过50×10⁶次
菲线性度小
分辨率高于0.01mm
很高的运行速度
DIN43650标准插座和插头
防护等级 IP54（安装时为IP57）
可配置电压电流（2线、3线）模块

描述

通用KTF滑块导电型塑料系列，有效行程75mm~2500mm，两端均有4mm缓冲行程，精度0.15%~0.04%FS。外壳表面阳极处理，防腐蚀，内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能，密封等级为IP54（向下安装时为IP57），DIN43650镀镍插座插头，可以适用在大多数通用场合，特别是长度为受限限制对中极限难的场合；拉杆配合球头具有10mm自校正功能，允许极限运动速度为10m/s。本系列产品是行业内同一类型中最小尺寸。

说明

项目	描述
外壳	阳极氧化铝
装配	扣压式固定支架
传动装置	不锈钢，可旋转
电阻元件	导电塑料
电刷组件	贵金属多触点电刷，带弹性阻尼
电气连接	DIN43650标准4芯极镀镍插座

订货序号

型号	产品编码	型号	产品编码
KTF-75mm	20201	KTF-550mm	20219
KTF-100mm	20202	KTF-600mm	20220
KTF-125mm	20203	KTF-650mm	20221
KTF-150mm	20204	KTF-700mm	20222
KTF-175mm	20205	KTF-750mm	20223
KTF-200mm	20206	KTF-800mm	20224
KTF-225mm	20207	KTF-850mm	20225
KTF-250mm	20208	KTF-900mm	20226
KTF-275mm	20209	KTF-950mm	20227
KTF-300mm	20210	KTF-1000mm	20228
KTF-325mm	20211	KTF-1100mm	20229
KTF-350mm	20212	KTF-1250mm	20230
KTF-375mm	20213	KTF-1500mm	20231
KTF-400mm	20214	KTF-1600mm	20232
KTF-425mm	20215	KTF-1800mm	20233
KTF-450mm	20216	KTF-2000mm	20234
KTF-475mm	20217	KTF-2250mm	20235
KTF-500mm	20218

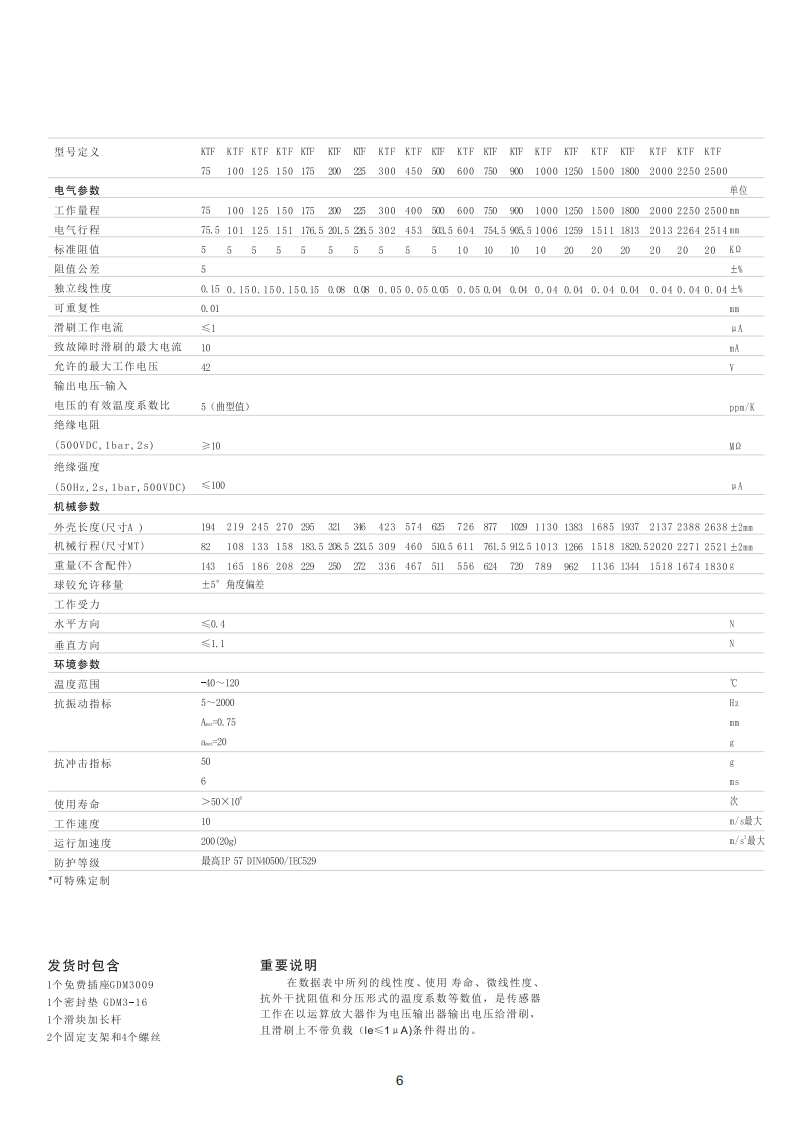

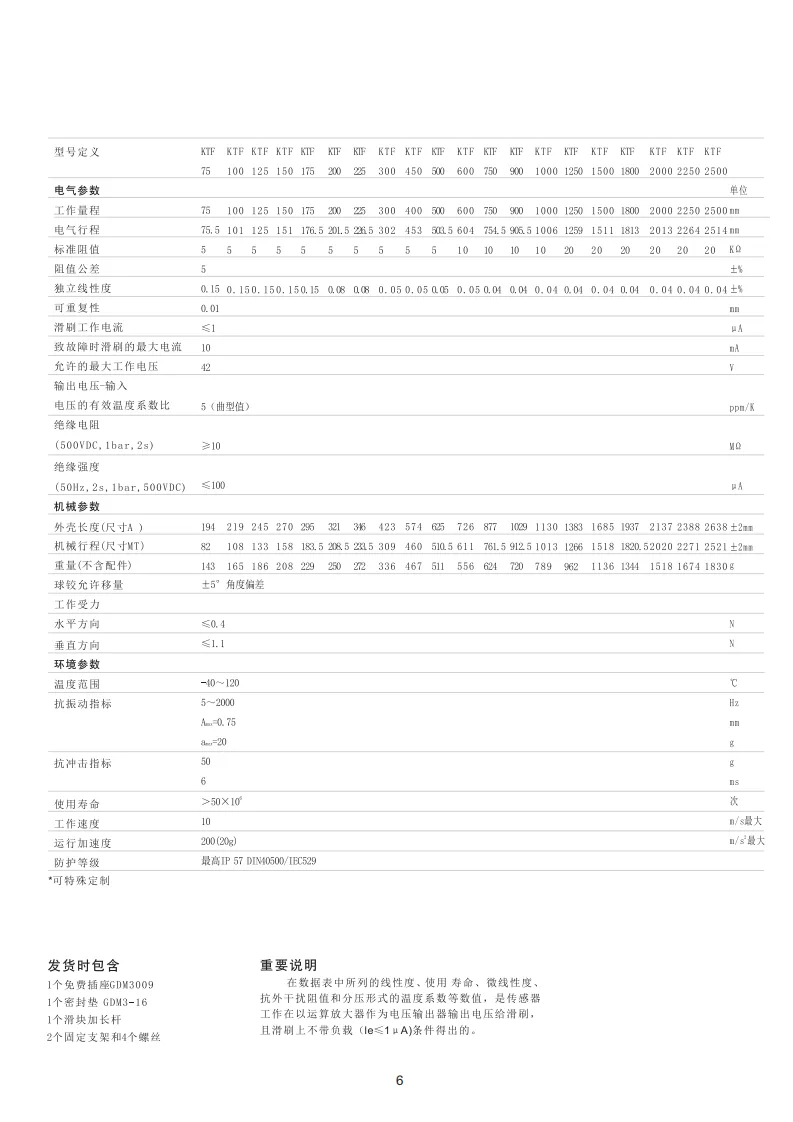

11KTF系列直线位移传感器规格参数

型号定义	KTF 75	KTF 100	KTF 125	KTF 150	KTF 175	KTF 200	KTF 225	KTF 300	KTF 400	KTF 500	KTF 600	KTF 750	KTF 900	KTF 1000	KTF 1250	KTF 1500	KTF 1800	KTF 2000	KTF 2250	KTF 2500
工作量程	75	100	125	150	175	200	225	300	400	500	600	750	900	1000	1250	1500	1800	2000	2250	2500 mm
电气行程	75.5	101	125	151	176.5	201.5	226.5	302	403	503.5	604	754.5	905.5	1006	1259	1511	1813	2013	2264	2514 mm
标准阻值	5	5	5	5	5	5	5	5	5	5	5	10	10	10	10	20	20	20	20	20 kΩ
阻值公差	5																			±%
独立线性度	0.15	0.15	0.15	0.15	0.15	0.08	0.08	0.05	0.05	0.05	0.05	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04 ±%
可重复性	0.01																			mm
滑刷工作电流	≤1																			µA
致故障时滑刷的最大电流	10																			mA
允许的最大工作电压	42																			V
输出电压-输入电压的有效温度系数比	5（典型值）																			ppm/K
绝缘电阻（500VDC，1bar，2s）	≥10																			MΩ
绝缘强度（50Hz，2s，1bar，500VDC）	≤100																			µA

机械参数

机械参数	KTF 75	KTF 100	KTF 125	KTF 150	KTF 175	KTF 200	KTF 225	KTF 300	KTF 400	KTF 500	KTF 600	KTF 750	KTF 900	KTF 1000	KTF 1250	KTF 1500	KTF 1800	KTF 2000	KTF 2250	KTF 2500
外壳长度（尺寸A）	194	219	245	270	295	321	346	423	574	625	726	877	1029	1130	1383	1685	1937	2137	2388	2638 ±2mm
机械行程（尺寸WT）	82	108	133	158	183.5	208.5	233.5	309	460	510.5	611	761.5	912.5	1013	1266	1518	1820	2020	2271	2521 ±2mm
重量（不含配件）	143	165	186	208	229	250	272	336	467	511	556	624	720	789	962	1136	1344	1516	1674	1830 g
球铰允许移量	±5° 角度偏差

工作受力

工作受力	数值	单位
水平方向	≤0.4	N
垂直方向	≤1.1	N

环境参数

环境参数	数值	单位
温度范围	-40～120	℃
抗振动指标	5～2000	Hz
抗振动指标	A_max=0.75	mm
抗振动指标	a_max=20	g
抗冲击指标	50	g
抗冲击指标	6	ms
使用寿命	>50×10^6	次
工作速度	10	m/s最大
运行加速度	200（20g）	m/s²最大
防护等级	最高IP 57 DIN40050/IEC529

*可特殊定制

发货时包含

1个安装插座GDM3009
1个密封垫GDM3-16
1个滑块加长杆
2个固定支架和4个螺丝

重要说明

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载（Ie≤1µA）条件得出的。

技术参数（文字整理）

外壳	阳极氧化铝
装配	扣压式固定支架
传动装置	不锈钢，可旋转
电阻元件	导电塑料
电刷组件	贵金属多触点电刷，带弹性阻尼
电气连接	DIN43650标准4芯极镀镍插座
水平方向	数值 ≤0.4；单位 N
垂直方向	数值 ≤1.1；单位 N
温度范围	数值 -40～120；单位 ℃
抗振动指标	数值 5～2000；单位 Hz
抗冲击指标	数值 50；单位 g
使用寿命	数值 >50×10^6；单位次
工作速度	数值 10；单位 m/s最大
运行加速度	数值 200（20g）；单位 m/s²最大
防护等级	数值最高IP 57 DIN40050/IEC529
