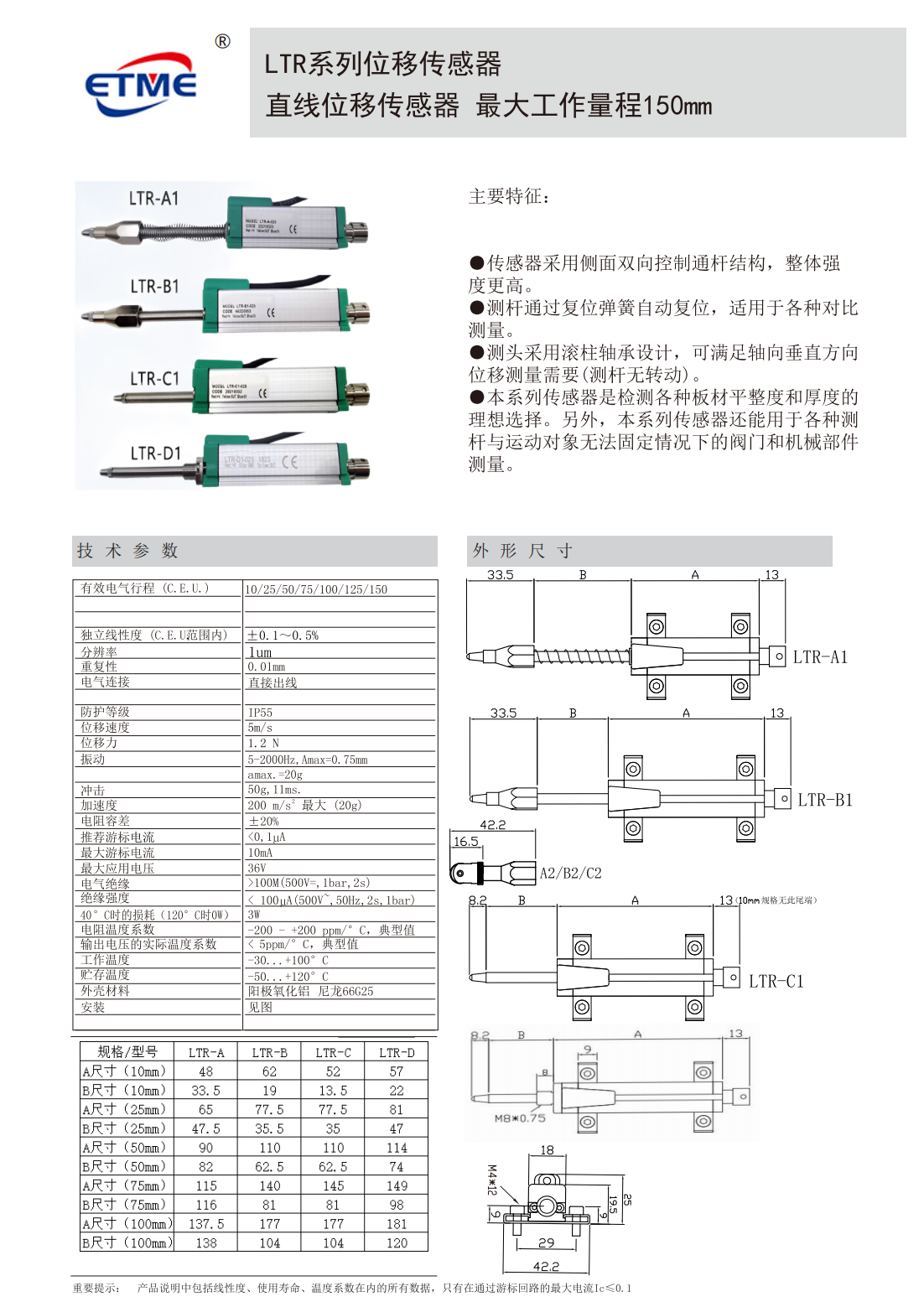

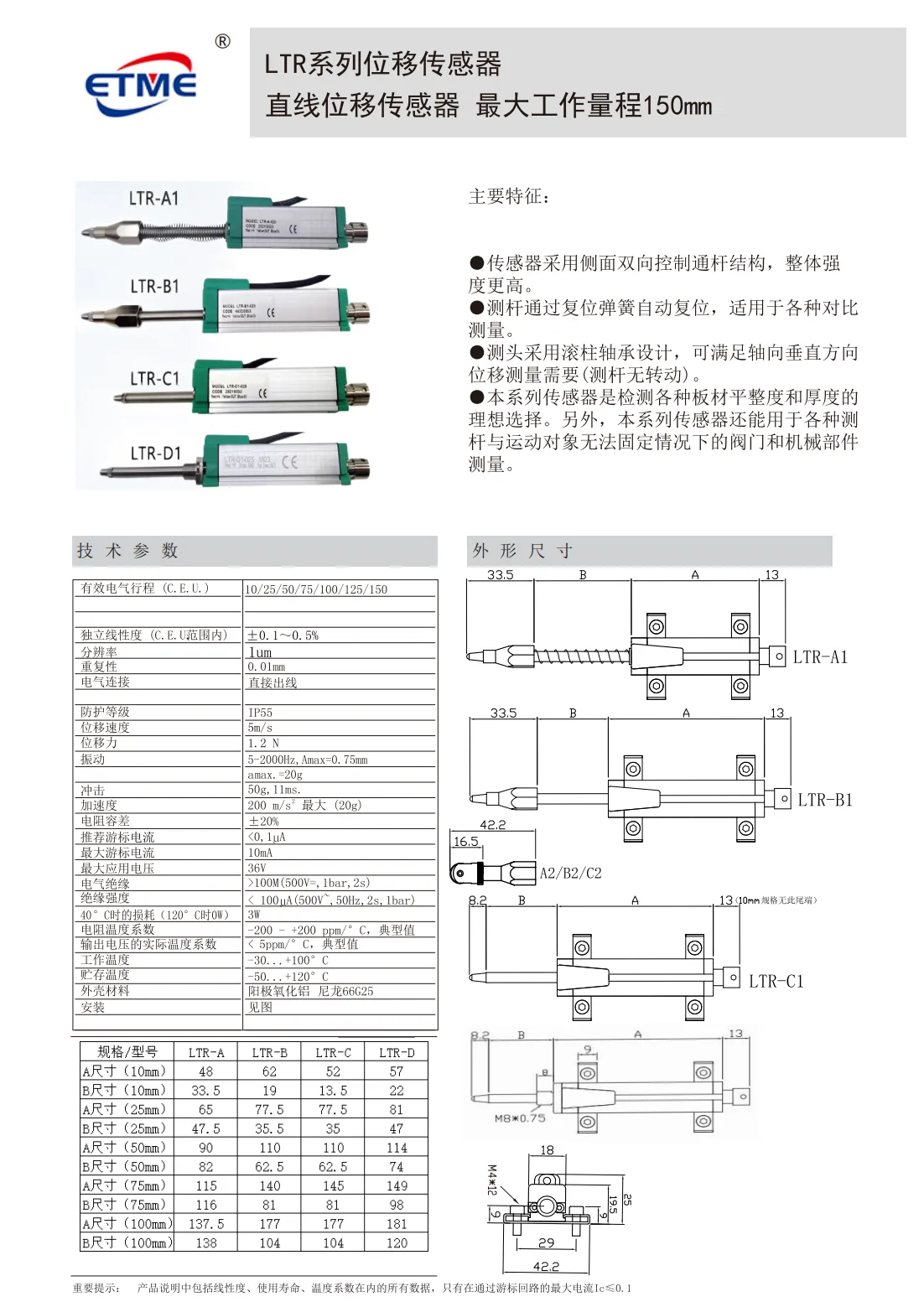

01LTR系列位移传感器
直线位移传感器 最大工作量程150mm
主要特征
- 传感器采用侧面双向控制通杆结构，整体强度更高。
- 测杆通过复位弹簧自动复位，适用于各种对比测量。
- 测头采用滚柱轴承设计，可满足轴向垂直方向位移测量需要（测杆无转动）。
- 本系列传感器是检测各种板材平整度和厚度的理想选择。另外，本系列传感器还能用于各种测杆与运动对象无法固定情况下的阀门和机械部件测量。
技术参数
| 参数 | 数值 |
|---|---|
| 有效电气行程（C.E.U.） | 10/25/50/75/100/125/150 |
| 独立线性度（C.E.U.范围内） | ±0.1～0.5% |
| 分辨率 | 1um |
| 重复性 | 0.01mm |
| 电气连接 | 直接出线 |
| 防护等级 | IP55 |
| 位移速度 | 5m/s |
| 位移力 | 1.2 N |
| 振动 | 5-2000Hz，Amax=0.75mm |
| 冲击 | amax=-20g |
| 冲击 | 50g，11ms |
| 加速度 | 200 m/s² 最大（20g） |
| 电阻容差 | ±20% |
| 推荐游标电流 | <0.1µA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 36V |
| 电气绝缘 | >100M（500V-，1bar，2s） |
| 绝缘强度 | <100µA（500V-，50Hz，2s，1bar） |
| 40°C时的损耗（120°C时OK） | 3W |
| 电阻温度系数 | -200 ~ +200 ppm/°C，典型值 |
| 输出电压的实际温度系数 | < 5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 外壳材料 | 阳极氧化铝 尼龙66625 |
| 安装 | 见图 |
规格/型号外形尺寸
| 规格/型号 | LTR-A | LTR-B | LTR-C | LTR-D |
|---|---|---|---|---|
| A尺寸（10mm） | 48 | 62 | 52 | 57 |
| B尺寸（10mm） | 33.5 | 19 | 13.5 | 22 |
| A尺寸（25mm） | 65 | 77.5 | 77.5 | 81 |
| B尺寸（25mm） | 47.5 | 35.5 | 35 | 47 |
| A尺寸（50mm） | 90 | 110 | 110 | 114 |
| B尺寸（50mm） | 82 | 62.5 | 62.5 | 74 |
| A尺寸（75mm） | 115 | 140 | 145 | 149 |
| B尺寸（75mm） | 116 | 81 | 81 | 98 |
| A尺寸（100mm） | 137.5 | 177 | 177 | 181 |
| B尺寸（100mm） | 138 | 104 | 104 | 120 |
重要提示：产品说明中包括线性度、使用寿命、温度系数在内的所有数据，只有在通过游标回路的最大电流Ic≤0.1...
技术参数（文字整理）
| 有效电气行程（C.E.U.） | 10/25/50/75/100/125/150 |
|---|---|
| 独立线性度（C.E.U.范围内） | ±0.1～0.5% |
| 分辨率 | 1um |
| 重复性 | 0.01mm |
| 电气连接 | 直接出线 |
| 防护等级 | IP55 |
| 位移速度 | 5m/s |
| 位移力 | 1.2 N |
| 振动 | 5-2000Hz，Amax=0.75mm |
| 冲击 | amax=-20g |
| 加速度 | 200 m/s² 最大（20g） |
| 电阻容差 | ±20% |
| 推荐游标电流 | <0.1µA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 36V |
| 电气绝缘 | >100M（500V-，1bar，2s） |
| 绝缘强度 | <100µA（500V-，50Hz，2s，1bar） |
| 40°C时的损耗（120°C时OK） | 3W |
| 电阻温度系数 | -200 ~ +200 ppm/°C，典型值 |
| 输出电压的实际温度系数 | < 5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 外壳材料 | 阳极氧化铝 尼龙66625 |
| 安装 | 见图 |
| A尺寸（10mm） | LTR-A 48；LTR-B 62；LTR-C 52；LTR-D 57 |
| B尺寸（10mm） | LTR-A 33.5；LTR-B 19；LTR-C 13.5；LTR-D 22 |
| A尺寸（25mm） | LTR-A 65；LTR-B 77.5；LTR-C 77.5；LTR-D 81 |
| B尺寸（25mm） | LTR-A 47.5；LTR-B 35.5；LTR-C 35；LTR-D 47 |
| A尺寸（50mm） | LTR-A 90；LTR-B 110；LTR-C 110；LTR-D 114 |
| B尺寸（50mm） | LTR-A 82；LTR-B 62.5；LTR-C 62.5；LTR-D 74 |
| A尺寸（75mm） | LTR-A 115；LTR-B 140；LTR-C 145；LTR-D 149 |
| B尺寸（75mm） | LTR-A 116；LTR-B 81；LTR-C 81；LTR-D 98 |
| A尺寸（100mm） | LTR-A 137.5；LTR-B 177；LTR-C 177；LTR-D 181 |
| B尺寸（100mm） | LTR-A 138；LTR-B 104；LTR-C 104；LTR-D 120 |
