KTM直线位移传感器（微型拉杆式）

通用KTM微型拉杆式直线位移传感器系列, 有效行程10mm～300mm，两端均有2mm缓冲行程，精度0.3%～0.05%FS。

外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。

✓ 外壳表面阳极处理，防腐蚀
✓ 内置导电塑料测量单元，无温漂，寿命长
✓ 具有自动电气接地功能

下载规格书 PDF 咨询选型 / 索样查看技术图册（2）

技术图册与资料

技术参数与规格说明

20 项 2 节 6 表 2 列

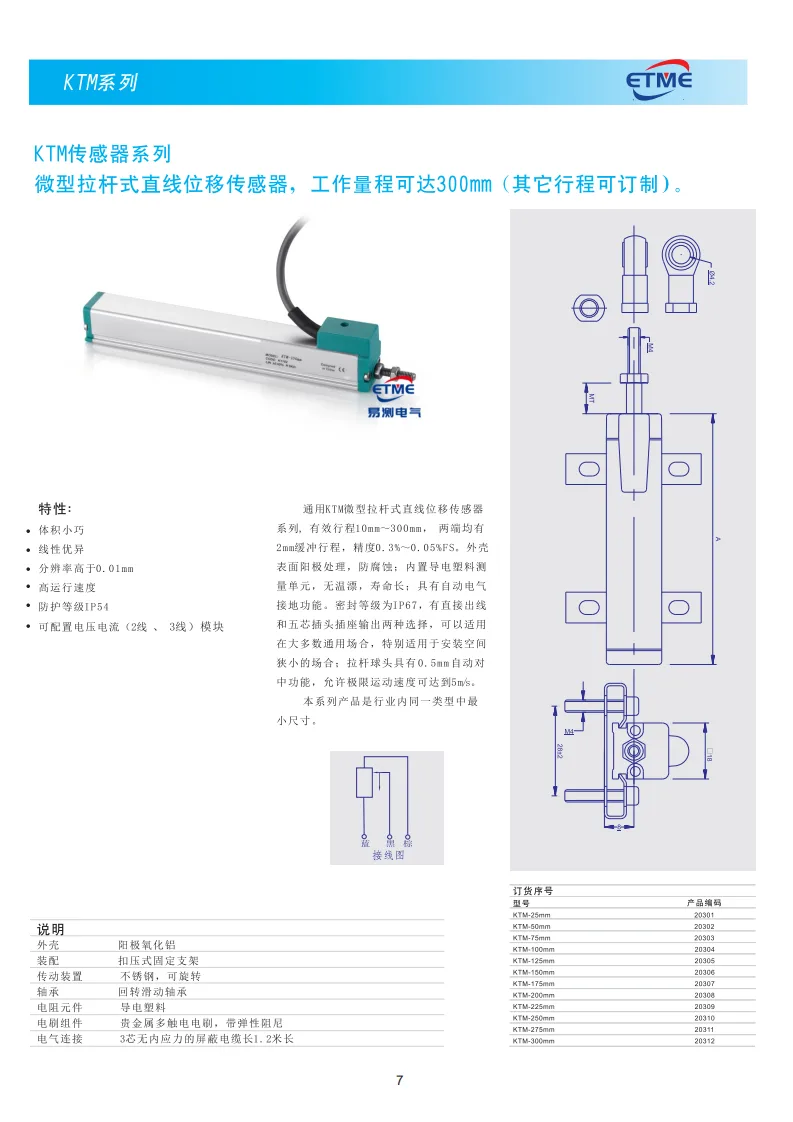

01KTM系列微型拉杆式直线位移传感器

KTM传感器系列微型拉杆式直线位移传感器，工作量程可达300mm（其它行程可订制）。

特性

体积小巧
线性优异
分辨率高于0.01mm
高运行速度
防护等级IP54
可配置电压电流（2线、3线）模块

通用KTM微型拉杆式直线位移传感器系列，有效行程10mm～300mm，两端均有2mm缓冲行程，精度0.3%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。本系列产品是行业内同一类型中最小尺寸。

说明

项目	说明
外壳	阳极氧化铝
装配	扣压式固定支架
传动装置	不锈钢，可旋转
轴承	回转滑动轴承
电阻元件	导电塑料
电刷组件	贵金属多触电电刷，带弹性阻尼
电气连接	3芯无内应力的屏蔽电缆长1.2米长

订货序号

型号	产品编码
KTM-25mm	20301
KTM-50mm	20302
KTM-75mm	20303
KTM-100mm	20304
KTM-125mm	20305
KTM-150mm	20306
KTM-175mm	20307
KTM-200mm	20308
KTM-225mm	20309
KTM-250mm	20310
KTM-275mm	20311
KTM-300mm	20312

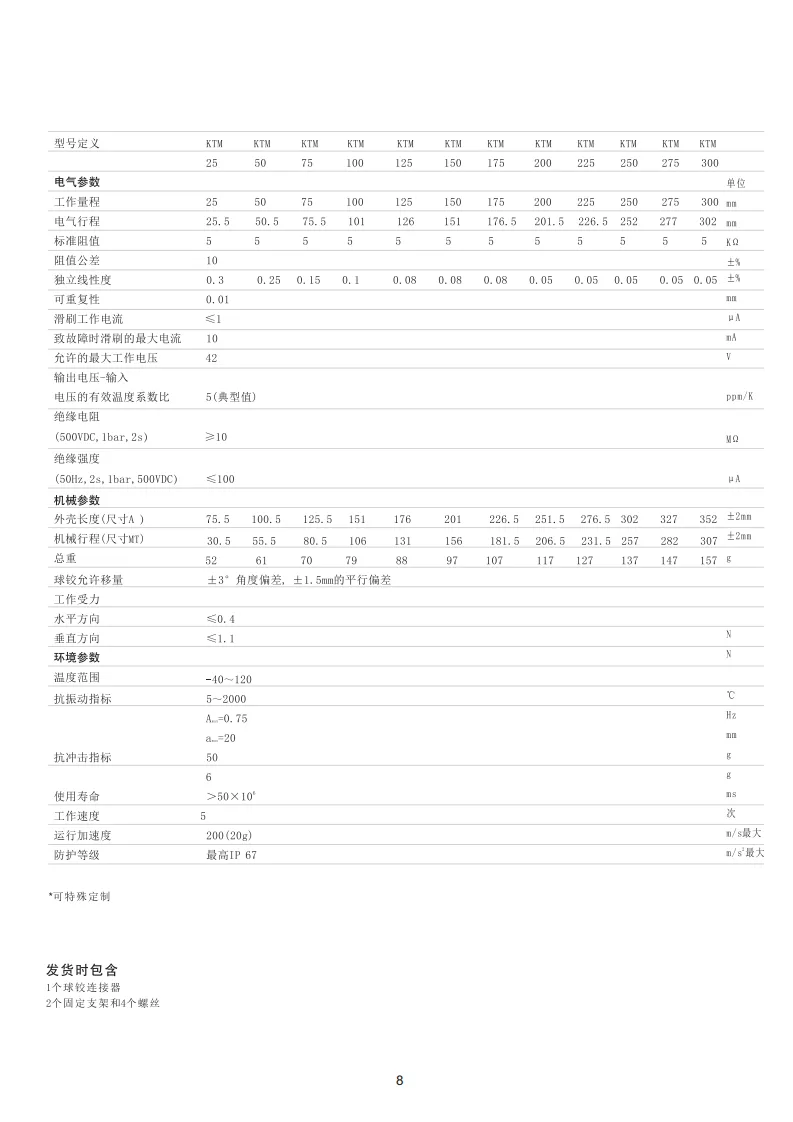

10KTM系列规格参数

型号定义	KTM 25	KTM 50	KTM 75	KTM 100	KTM 125	KTM 150	KTM 175	KTM 200	KTM 225	KTM 250	KTM 275	KTM 300
工作量程	25	50	75	100	125	150	175	200	225	250	275	300 mm
电气行程	25.5	50.5	75.5	101	126	151	176.5	201.5	226.5	252	277	302 mm
标准阻值	5	5	5	5	5	5	5	5	5	5	5	5 kΩ
阻值公差	10											±%
独立线性度	0.3	0.25	0.15	0.1	0.08	0.08	0.08	0.05	0.05	0.05	0.05	0.05 ±%
可重复性	0.01											mm
滑刷工作电流	≤1											µA
致故障时滑刷的最大电流	10											mA
允许的最大工作电压	42											V
输出电压-输入电压的有效温度系数比	5（典型值）											ppm/K
绝缘电阻（500VDC，1bar，2s）	≥10											MΩ
绝缘强度（50Hz，2s，1bar，500VDC）	≤100											µA

机械参数

机械参数	KTM 25	KTM 50	KTM 75	KTM 100	KTM 125	KTM 150	KTM 175	KTM 200	KTM 225	KTM 250	KTM 275	KTM 300
外壳长度（尺寸A）	75.5	100.5	125.5	151	176	201	226.5	251.5	276.5	302	327	352 ±2mm
机械行程（尺寸WT）	30.5	55.5	80.5	106	131	156	181.5	206.5	231.5	257	282	307 ±2mm
总重	52	61	70	79	88	97	107	117	127	137	147	157 g
球铰允许移量	±3° 角度偏差，±1.5mm的平行偏差

工作受力

工作受力	数值	单位
水平方向	≤0.4	N
垂直方向	≤1.1	N

环境参数

环境参数	数值	单位
温度范围	-40～120	℃
抗振动指标	5～2000	Hz
抗振动指标	A_max=0.75	mm
抗振动指标	a_max=20	g
抗冲击指标	50	g
抗冲击指标	6	ms
使用寿命	>50×10^6	次
工作速度	5	m/s最大
运行加速度	200（20g）	m/s²最大
防护等级	最高IP 67
