LSM直线位移传感器（微型自恢复式）
更新时间：
技术图册与资料
技术参数与规格说明

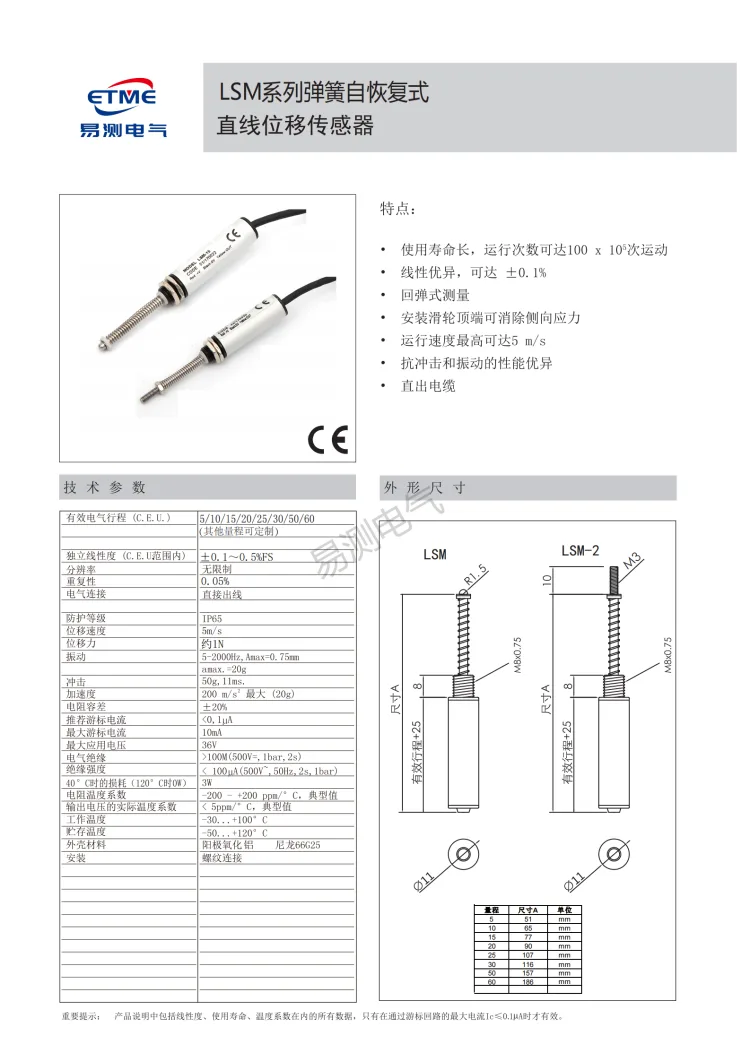

01LSM系列弹簧自恢复式直线位移传感器
特点
- 使用寿命长，运行次数可达100×10^6次运动
- 线性优异，可达±0.1%
- 回弹式测量
- 安装滑轮顶端可消除侧向应力
- 运行速度最高可达5 m/s
- 抗冲击和振动的性能优异
- 直出电缆
技术参数
| 参数 | 数值 |
|---|---|
| 有效电气行程（C.E.U.） | 5/10/15/20/25/30/50/60（其他量程可定制） |
| 独立线性度（C.E.U.范围内） | ±0.1～0.5%FS |
| 分辨率 | 无限制 |
| 重复性 | 0.05% |
| 电气连接 | 直接出线 |
| 防护等级 | IP65 |
| 位移速度 | 5m/s |
| 位移力 | 约1N |
| 振动 | 5-2000Hz，Amax=0.75mm |
| 冲击 | amax=-20g |
| 冲击 | 50g，11ms |
| 加速度 | 200 m/s² 最大（20g） |
| 电阻容差 | ±20% |
| 推荐游标电流 | <0.1µA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 36V |
| 电气绝缘 | >100M（500V-，1bar，2s） |
| 绝缘强度 | <100µA（500V-，50Hz，2s，1bar） |
| 40°C时的损耗（120°C时OK） | 3W |
| 电阻温度系数 | -200 ~ +200 ppm/°C，典型值 |
| 输出电压的实际温度系数 | < 5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 外壳材料 | 阳极氧化铝 尼龙66625 |
| 安装 | 螺纹连接 |
外形尺寸
| 量程 | 尺寸A | 单位 |
|---|---|---|
| 5 | 51 | mm |
| 10 | 65 | mm |
| 15 | 77 | mm |
| 20 | 90 | mm |
| 25 | 107 | mm |
| 30 | 118 | mm |
| 50 | 157 | mm |
| 60 | 186 | mm |
重要提示：产品说明中包括线性度、使用寿命、温度系数在内的所有数据，只有在通过游标回路的最大电流Ic≤0.1µA时才有效。

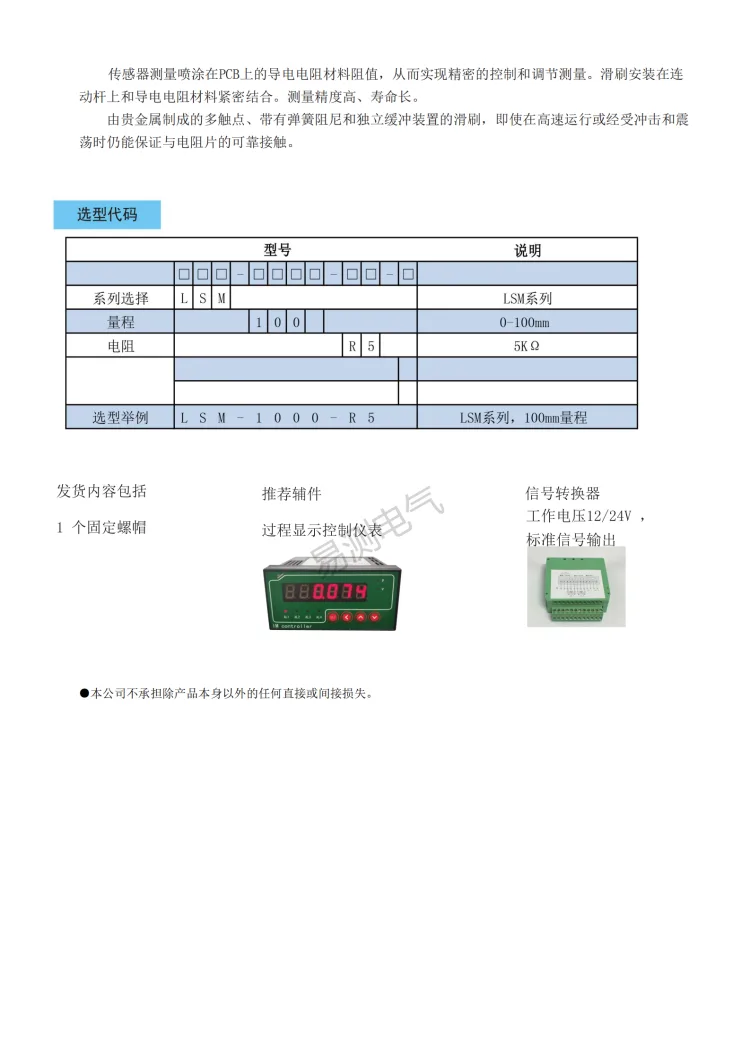

09LSM系列产品说明与选型代码
传感器测量喷涂在PCB上的导电电阻材料阻值，从而实现精密的控制和调节测量。滑刷安装在连动杆上和导电电阻材料紧密结合。测量精度高、寿命长。
由贵金属制成的多触点、带有弹簧阻尼和独立缓冲装置的滑刷，即使在高速运行或经受冲击和震荡时仍能保证与电阻片的可靠接触。
选型代码
| 型号 | 说明 | |
|---|---|---|
| 系列选择 | LSM | LSM系列 |
| 量程 | 100 | 0-100mm |
| 电阻 | R5 | 5KΩ |
| 选型举例 | LSM-1000-R5 | LSM系列，100mm量程 |
发货内容包括
- 1个固定螺帽
- 推荐辅件：过程显示控制仪表
- 信号转换器：工作电压12/24V，标准信号输出
本公司不承担除产品本身以外的任何直接或间接损失。
技术参数（文字整理）
| 有效电气行程（C.E.U.） | 5/10/15/20/25/30/50/60（其他量程可定制） |
|---|---|
| 独立线性度（C.E.U.范围内） | ±0.1～0.5%FS |
| 分辨率 | 无限制 |
| 重复性 | 0.05% |
| 电气连接 | 直接出线 |
| 防护等级 | IP65 |
| 位移速度 | 5m/s |
| 位移力 | 约1N |
| 振动 | 5-2000Hz，Amax=0.75mm |
| 冲击 | amax=-20g |
| 加速度 | 200 m/s² 最大（20g） |
| 电阻容差 | ±20% |
| 推荐游标电流 | <0.1µA |
| 最大游标电流 | 10mA |
| 最大应用电压 | 36V |
| 电气绝缘 | >100M（500V-，1bar，2s） |
| 绝缘强度 | <100µA（500V-，50Hz，2s，1bar） |
| 40°C时的损耗（120°C时OK） | 3W |
| 电阻温度系数 | -200 ~ +200 ppm/°C，典型值 |
| 输出电压的实际温度系数 | < 5ppm/°C，典型值 |
| 工作温度 | -30...+100°C |
| 贮存温度 | -50...+120°C |
| 外壳材料 | 阳极氧化铝 尼龙66625 |
| 安装 | 螺纹连接 |
| 系列选择 | 型号 LSM；说明 LSM系列 |
| 量程 | 型号 100；说明 0-100mm |
| 电阻 | 型号 R5；说明 5KΩ |
| 选型举例 | 型号 LSM-1000-R5；说明 LSM系列，100mm量程 |
常见问题
LSM直线位移传感器（微型自恢复式） 的测量原理和主要特点是什么？
LSM微型位移传感器是一款带弹簧自恢复式的位移传感器，体积小巧、结构紧凑、安装方便，行程从5mm～100mm，广泛应用于微型控制系统。主要特点包括：所有传感器均获得权威机构CE认证。
LSM直线位移传感器（微型自恢复式） 有哪些主要技术参数？
主要技术参数：有效电气行程（C.E.U.）：5/10/15/20/25/30/50/60（其他量程可定制）；独立线性度（C.E.U.范围内）：±0.1～0.5%FS；分辨率：无限制；重复性：0.05%；电气连接：直接出线。更完整参数请查看上方技术参数表。
LSM直线位移传感器（微型自恢复式） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
