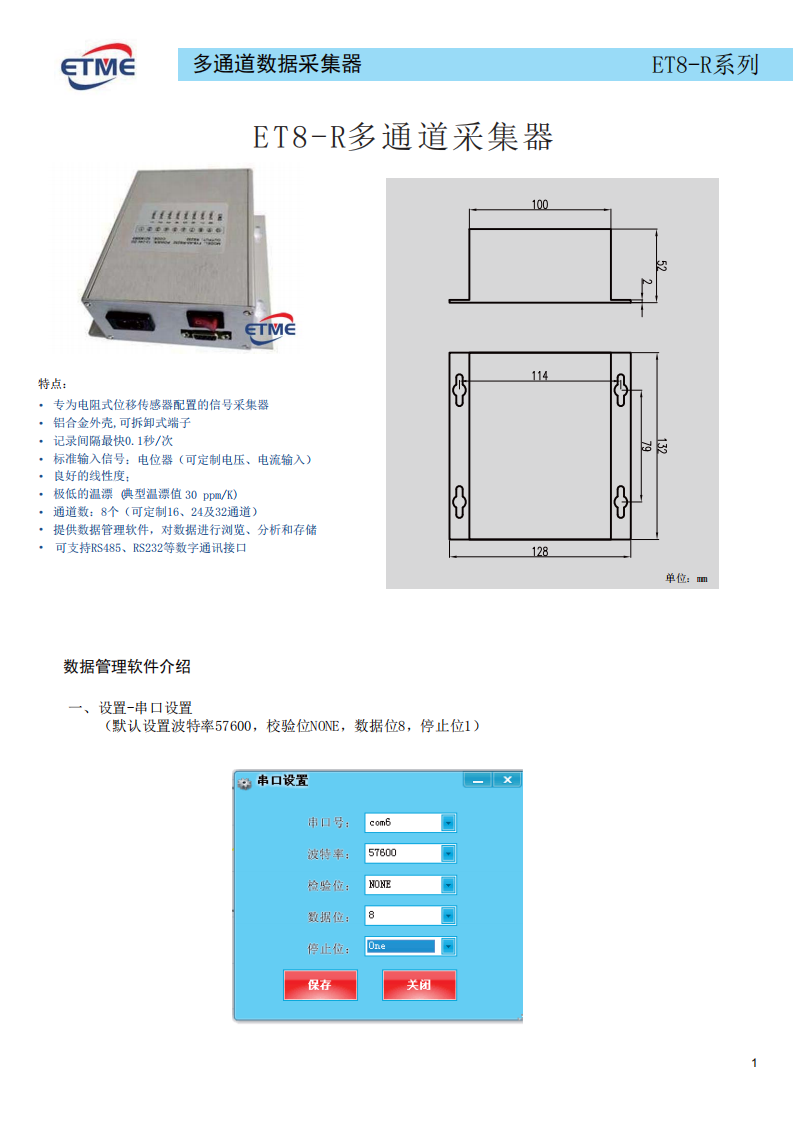

ET8-R多通道位移传感器采集器

01ET8-R多通道采集器

特点

• 专为电阻式位移传感器配置的信号采集器
• 铝合金外壳，可拆卸式端子
• 记录间隔最快0.1秒/次
• 标准输入信号：电位器（可定制电压、电流输入）
• 良好的线性度；
• 极低的温漂（典型温漂值30 ppm/K）
• 通道数：8个（可定制16、24及32通道）
• 提供数据管理软件，对数据进行浏览、分析和存储
• 可支持RS485、RS232等数字通讯接口

外形尺寸

数据管理软件介绍

一、设置-串口设置（默认设置波特率57600，校验位NONE，数据位8，停止位1）

09ET8-R多通道采集器软件操作

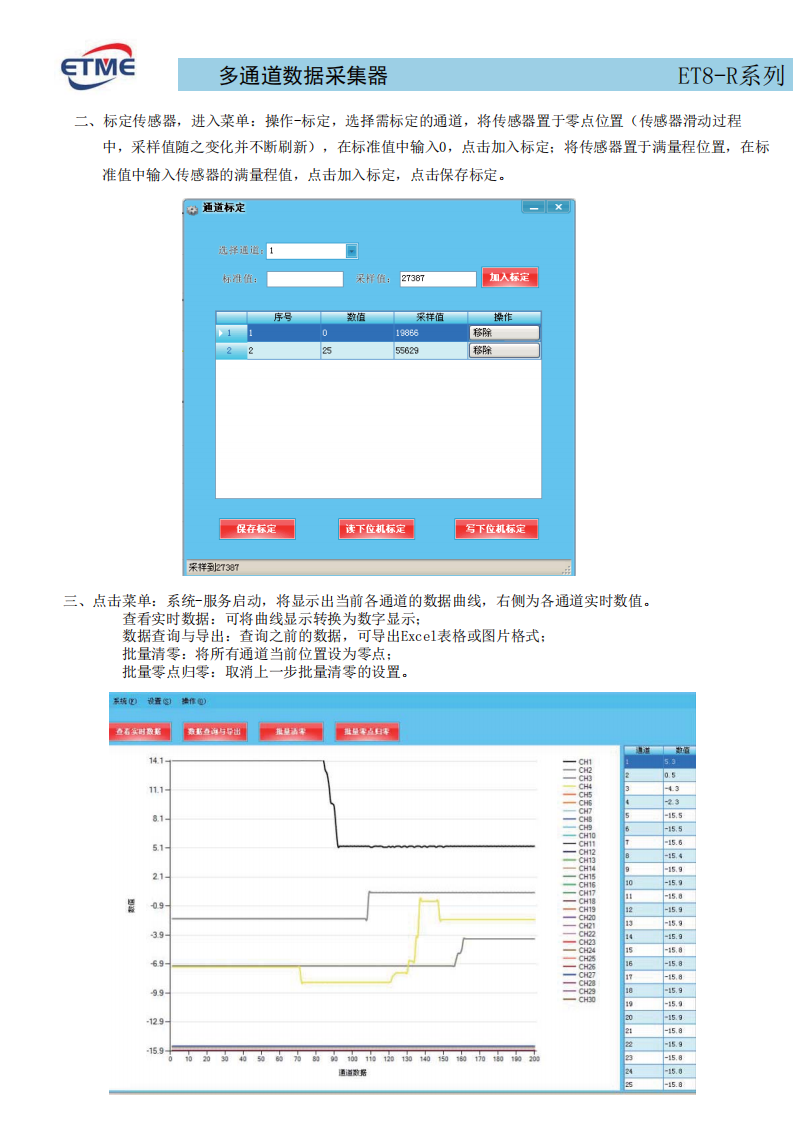

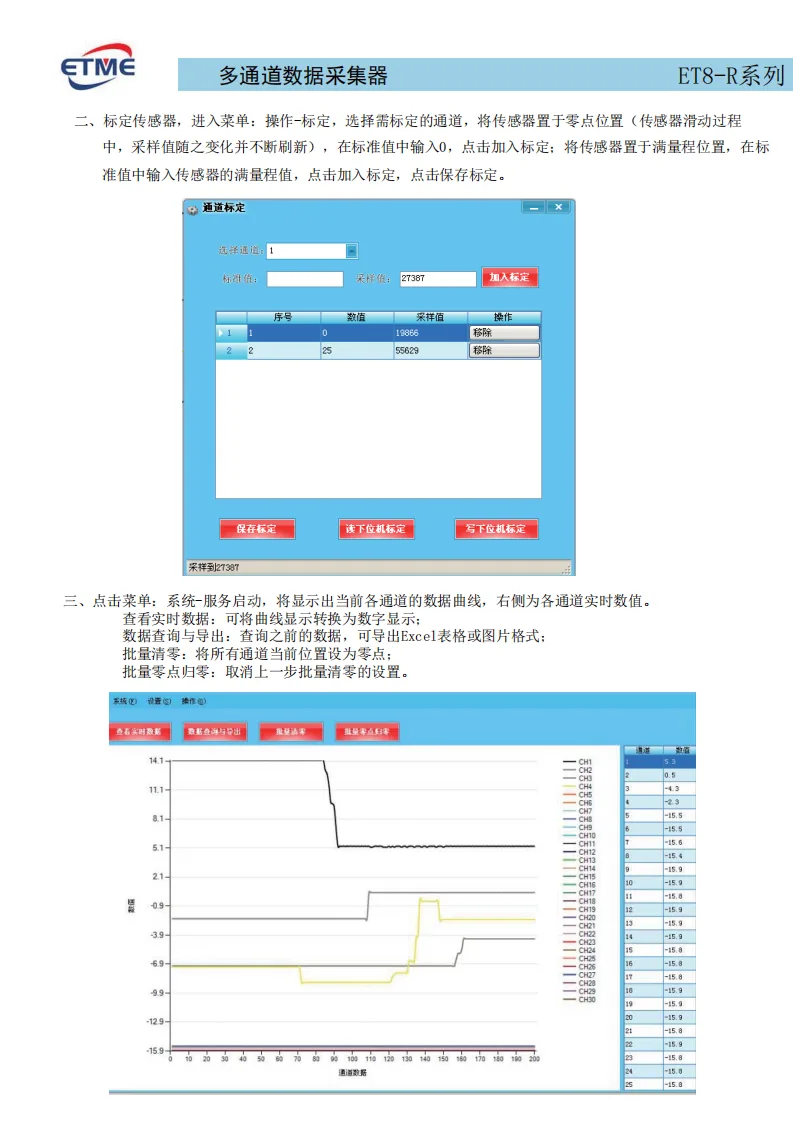

二、标定传感器

进入菜单：操作-标定，选择需标定的通道，将传感器置于零点位置（传感器滑动过程中，采样值随之变化并不断刷新），在标准值中输入0，点击加入标定；将传感器置于满量程位置，在标准值中输入传感器的满量程值，点击加入标定，点击保存标定。

按钮：保存标定、读下位机标定、写下位机标定。采样到27387。

三、实时数据查看

点击菜单：系统-服务启动，将显示出当前各通道的数据曲线，右侧为各通道实时数值。

• 查看实时数据：可将曲线显示转换为数字显示；
• 数据查询与导出：查询之前的数据，可导出Excel表格或图片格式；
• 批量清零：将所有通道当前位置设为零点；
• 批量零点归零：取消上一步批量清零的设置。

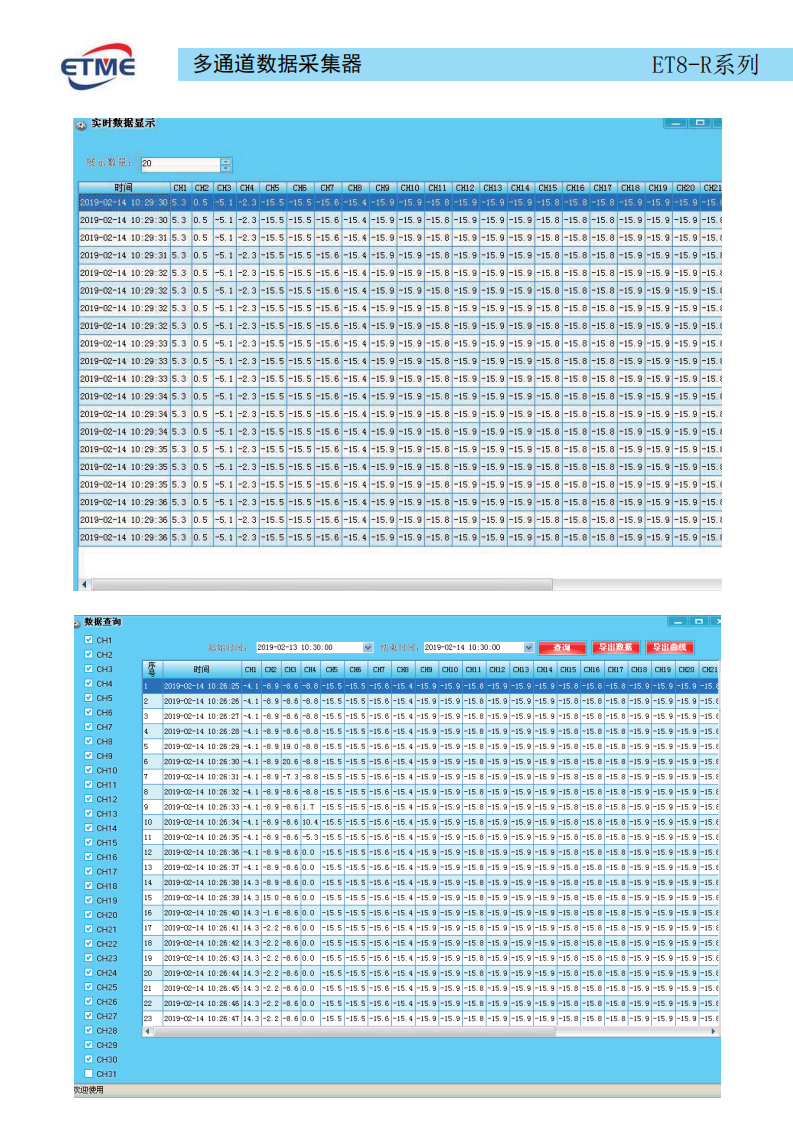

18ET8-R实时数据显示与数据查询

实时数据显示

显示数量：20。表格列：时间、CH1、CH2、CH3、CH4、CH5、CH6、CH7、CH8、CH9、CH10、CH11、CH12、CH13、CH14、CH15、CH16、CH17、CH18、CH19、CH20、CH21。

数据查询

起始时间：2019-02-13 10:30:00，终止时间：2019-02-14 10:30:00。可勾选通道CH1-CH31进行查询，支持导出数据和导出曲线。表格列：时间、CH1、CH2、CH3、CH4、CH5、CH6、CH7、CH8、CH9、CH10、CH11、CH12、CH13、CH14、CH15、CH16、CH17、CH18、CH19、CH20、CH21。

欢迎使用

24ET8-R参数设置

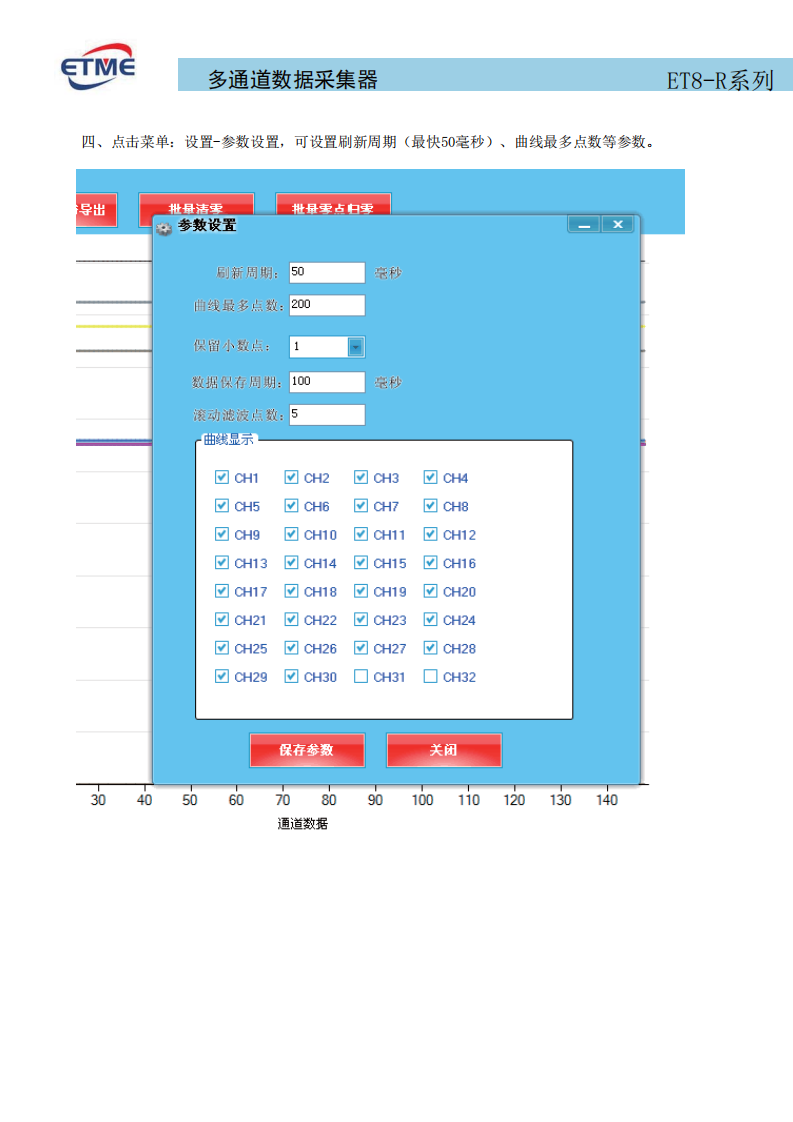

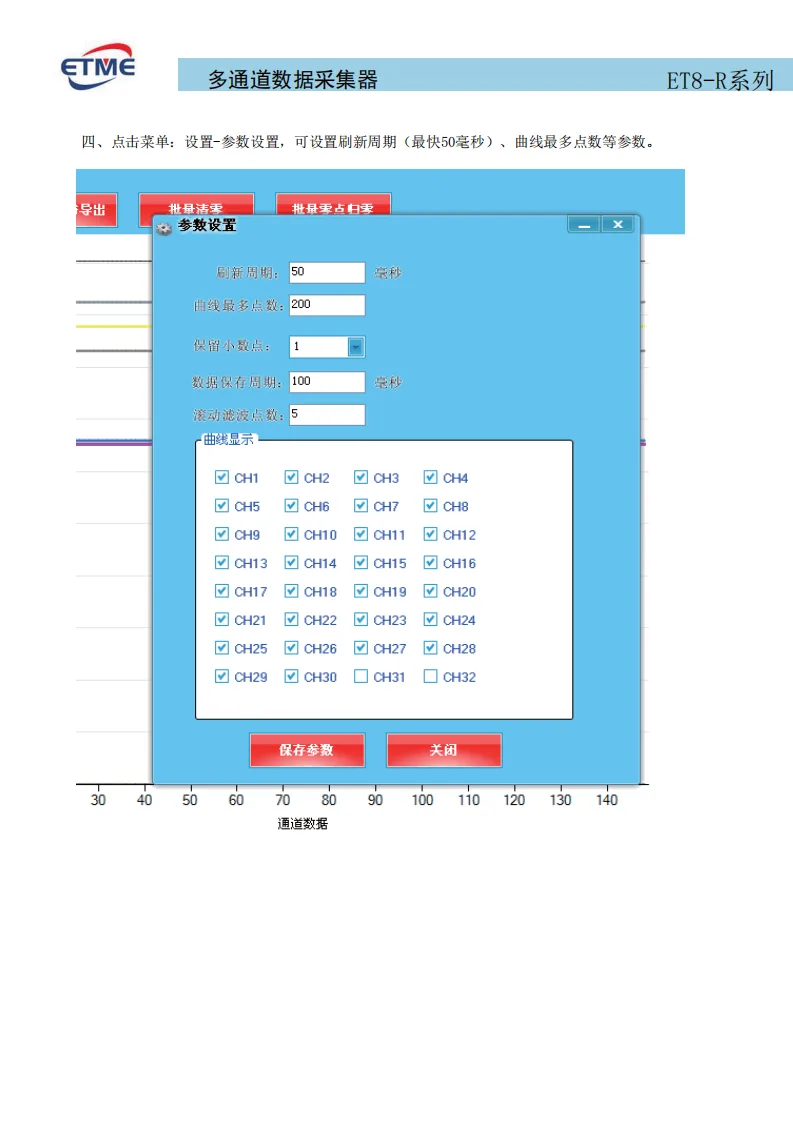

四、点击菜单：设置-参数设置，可设置刷新周期（最快50毫秒）、曲线最多点数等参数。

按钮：保存参数、关闭。
