询价时经常有人问：我要测一个转动的角度，是不是也得用 LVDT？答案是不用，但两者确实沾亲。LVDT 和 RVDT 内部是同一套结构，区别只在铁芯的运动方式。这篇把同源在哪、分岔在哪讲清楚。
结构同源：都是初级加两组次级
LVDT 是线性可变差动变压器（Linear Variable Differential Transformer），RVDT 是旋转可变差动变压器（Rotary Variable Differential Transformer）。名字里“可变差动变压器”这几个字完全一样，差别只在前面那个词：线性还是旋转。
两者都是初级线圈加两组次级线圈，都靠差分输出工作：两组感应电压相减，位置在中间（零位）时接近零，偏向哪一侧就出哪一侧的极性。所以判断逻辑也共用——零位是电气零、过零处相位翻转 180°、超出标称范围仍可能出数但线性不再保证，这些零位与过零的规律两类探头都适用。

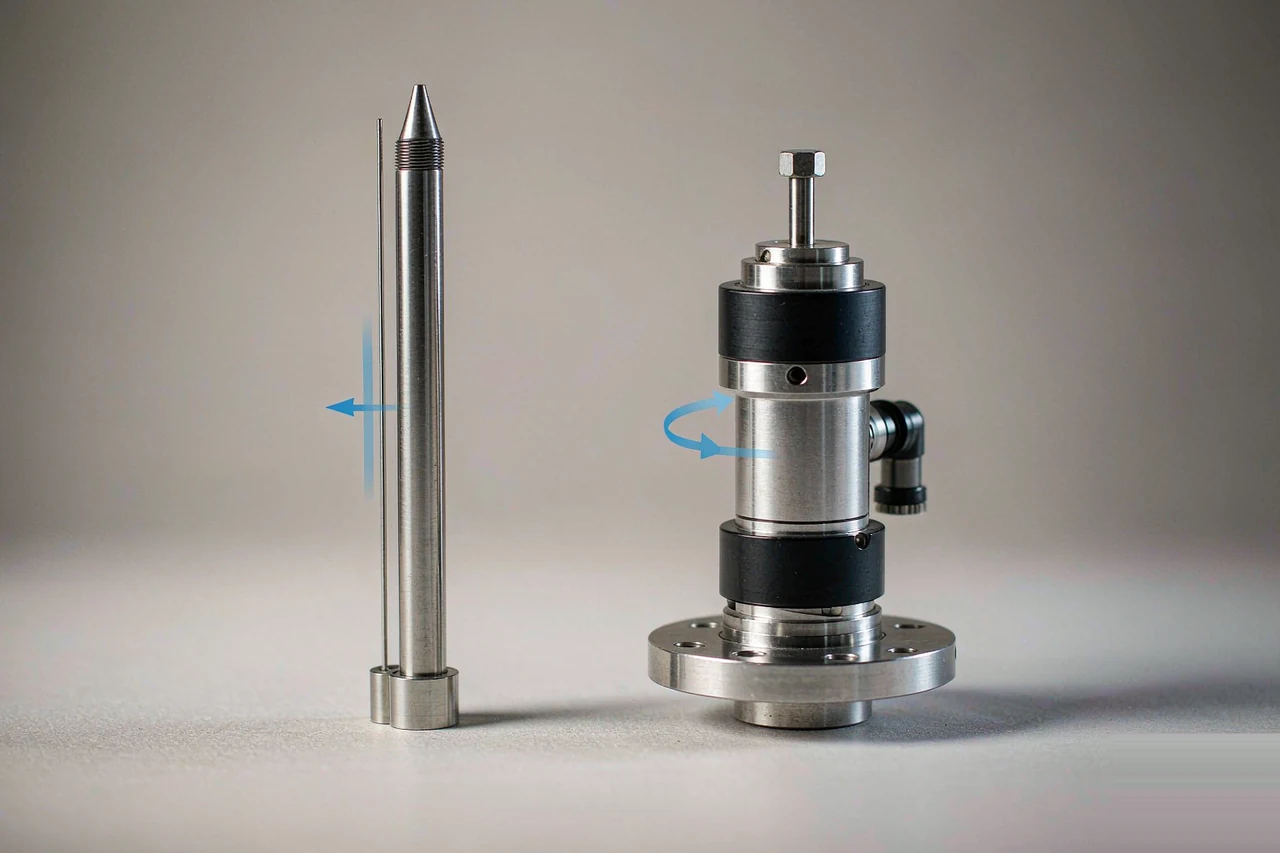

分岔在铁芯怎么动
| 对比项 | LVDT | RVDT |
|---|---|---|
| 运动方式 | 铁芯沿线圈轴线直线移动 | 转子绕轴线旋转 |
| 测的量 | 直线位移 | 角度 |
| 零位 | 行程中点（null） | 转角中点 |
| 量程特征 | 标称量程固定，如 8mm / 10mm | 标称转角范围通常远小于一圈；机械上能连续转，不代表电气量程跟着放大 |
| 典型场合 | 检具、阀芯、试验机、缸内位置 | 阀门开度、蝶阀球阀转角、摆臂与舵面角度反馈 |
表里 LVDT 那一列的数字对到本站 FER8 的 8mm / 10mm 两个标称量程；RVDT 的具体转角范围本站未列型号，按需咨询。
调理模块能不能共用
能，但有条件。两者激励和解调的道理一样，所以同一类调理模块往往同时支持 LVDT 和 RVDT——LDM-1000 的产品说明就写明是给交流 LVDT / RVDT 探头用的 DIN 导轨模块，做的还是那四件事：激励、解调、判向、电气调零。
换着用之前核两件事：一是激励频率与驱动电压要在新探头允许的范围内；二是零位与满度要重新对，不能沿用上一只的参数。先对激励和零位、再锁增益，这个顺序对两类探头都一样。
选型看执行机构怎么动
最省事的一条：先看被测件本身是直线动还是转动。
- 液压缸活塞、检具测头、阀芯位移——直线动，选 LVDT。
- 阀板转角、摆动臂角度、舵面偏角——转动，选 RVDT 或角度传感器一类。
有一种情况要特别小心：机构是转的，但要测的是转出来的直线量。这类结构测的仍是直线位移，只是通过机构把转角换成了直线，别只看外形像不像，要看厂家给出的被测量定义。本站角度位移产品按系列在产品中心查阅；检具和阀芯那类短行程直线测量，看短行程为什么用 LVDT。
依据
可变差动变压器以差分输出、零位与相位翻转判别方向，属公开教程的通用原理，本文按自己的话改写，不摘抄原句。本站数字只引用 FER 系列样本与产品页：FER8、FER20、FEG20、LDM-1000。
本文用到的本站数字：FER8 标称量程 8mm / 10mm；LDM-1000 为 DIN 导轨调理模块，面向交流 LVDT / RVDT 探头。
明确没写进 FER 的行业规格：RVDT 的转角量程、相位关系与精度指标本站未列；“机械可连续旋转不等于电气量程放大”属结构常识，不构成任何型号的规格承诺。
