接近开关IME12系列

更新时间：2026-09-23

SICK 西克 IME12 系列属于电感式圆柱型带螺纹接近开关（IM 系列），M12 螺纹外壳，齐平安装检测距离 4mm、非齐平安装 8mm，在不接触被测金属的前提下检测到位与位置。

按接线分 3/4 线制与 2 线制，供电支持 DC、AC/DC 与 Namur，防护等级可达 IP67 / IP68 / IP69K。

✓ 电感式检测，M12 螺纹圆柱形，齐平 4mm / 非齐平 8mm，可选单倍、双倍、三倍检测距离
✓ 3/4 线制与 2 线制，支持 DC / AC-DC / Namur 供电，PNP / NPN 与常开常闭可选
✓ 铜芯镀镍外壳，最大扭矩 100Nm，内部注入热溶胶，耐粉尘、油污与振动
✓ 防护等级 IP67 / IP68 / IP69K，开关点公差 ±1% of Sn

咨询选型 / 索样查看技术图册（4）

技术图册与资料

技术参数与规格说明

23 项 4 节 0 表 3 列

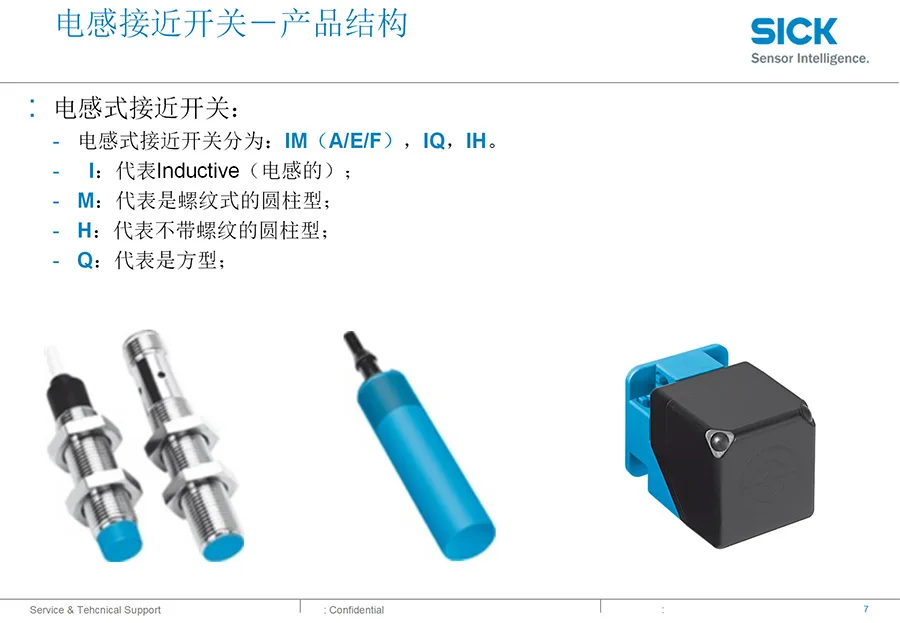

01电感接近开关—产品结构

电感式接近开关：

电感式接近开关分为：IM（A/E/F），IQ，IH。
I：代表Inductive（电感的）；
M：代表是螺纹式的圆柱型；
H：代表不带螺纹的圆柱型；
Q：代表是方型；

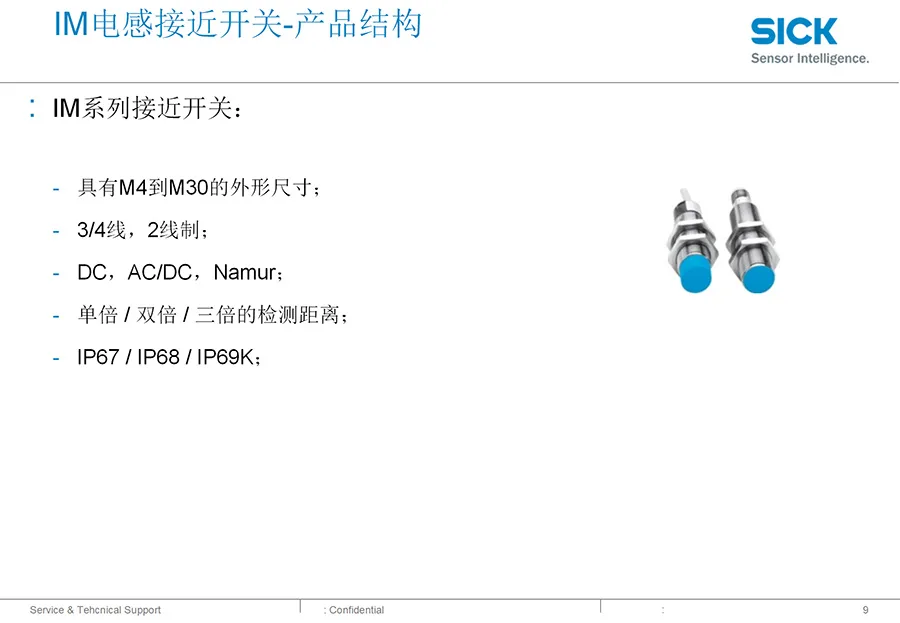

04IM电感接近开关-产品结构

IM系列接近开关：

具有M4到M30的外形尺寸；
3/4线，2线制；
DC，AC/DC，Namur；
单倍 / 双倍 / 三倍的检测距离；
IP67 / IP68 / IP69K；

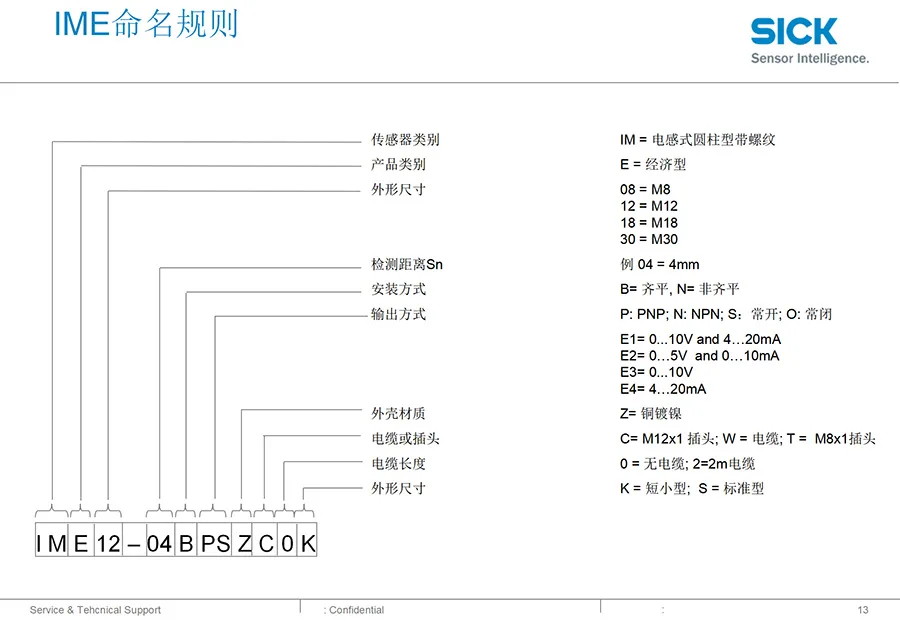

07IME命名规则

传感器类别：IM = 电感式圆柱型带螺纹

产品类别：E = 经济型

外形尺寸：08 = M8；12 = M12；18 = M18；30 = M30

检测距离Sn：例 04 = 4mm

安装方式：B= 齐平, N= 非齐平

输出方式：P: PNP; N: NPN; S: 常开; O: 常闭

E1= 0...10V and 4...20mA；E2= 0...5V and 0...10mA；E3= 0...10V；E4= 4...20mA

外壳材质：Z= 镀镍镍

电缆或插头：C= M12x1 插头; W= 电缆; T= M8x1插头

电缆长度：0 = 无电缆; 2=2m电缆

外形尺寸：K = 短小型; S = 标准型

示例：IME 12－04BPSZC0K

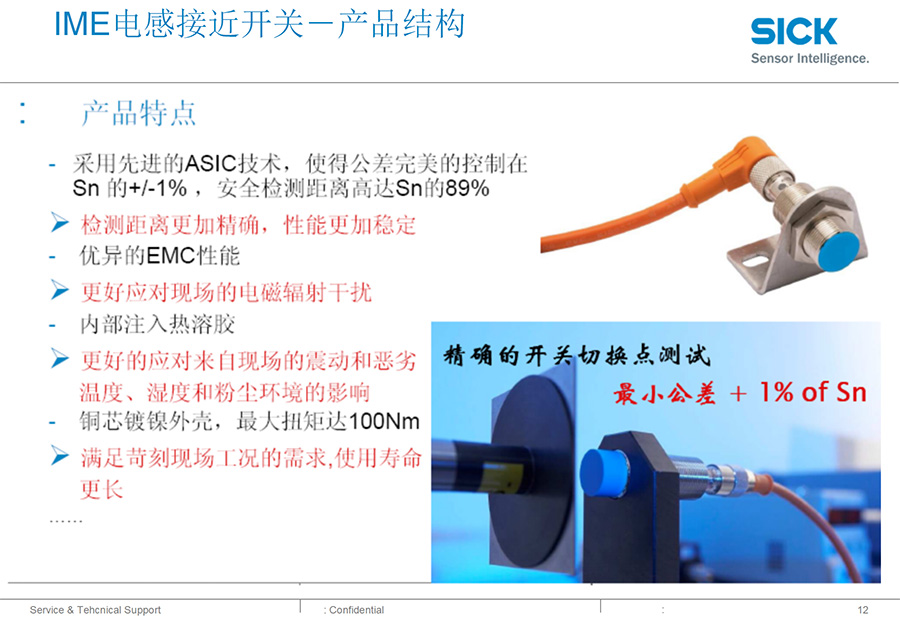

20IME电感接近开关一产品结构

产品特点

采用先进的ASIC技术，使得公差完美的控制在 Sn 的+/-1%，安全检测距离高达Sn的89%
检测距离更加精确，性能更加稳定
优异的EMC性能
更好应对对现场的电磁辐射干扰
内部注入热溶胶
更好的应对来自现场的震动和恶劣温度、湿度和粉尘环境的影响
铜芯镀镍外壳，最大扭矩达100Nm
满足苛刻现场工况的需求,使用寿命更长

精确的开关切换点测试最小公差 + 1% of Sn

技术参数（文字整理）

产品类型	电感式圆柱型带螺纹（IM 系列）
外形尺寸	M4 ~ M30（本页为 M12 规格）
检测距离 Sn	M12 齐平安装 4mm；非齐平 8mm；可选单倍 / 双倍 / 三倍检测距离
线制	3/4 线、2 线制
输出方式	DC、AC/DC、Namur；PNP / NPN；常开 / 常闭
模拟量输出（可选）	E1: 0...10V 与 4...20mA；E2: 0...5V 与 0...10mA；E3: 0...10V；E4: 4...20mA
防护等级	IP67 / IP68 / IP69K
开关点公差	±1% of Sn（最小公差 +1% of Sn）
安全检测距离	高达 Sn 的 89%
外壳	铜芯镀镍，最大扭矩 100Nm
抗扰与防护结构	优异 EMC 性能；内部注入热溶胶，耐现场震动与恶劣温湿度、粉尘
电缆 / 插头	C = M12×1 插头；W = 电缆；T = M8×1 插头；0 = 无电缆，2 = 2m 电缆

常见问题

接近开关IME12系列的测量原理和主要特点是什么？

SICK 西克 IME12 系列属于电感式圆柱型带螺纹接近开关（IM 系列），M12 螺纹外壳，齐平安装检测距离 4mm、非齐平安装 8mm，在不接触被测金属的前提下检测到位与位置。主要特点包括：电感式检测，M12 螺纹圆柱形，齐平 4mm / 非齐平 8mm，可选单倍、双倍、三倍检测距离；3/4 线制与 2 线制，支持 DC / AC-DC / Namur 供电，PNP / NPN 与常开常闭可

接近开关IME12系列有哪些主要技术参数？

主要技术参数：产品类型：电感式圆柱型带螺纹（IM 系列）；外形尺寸：M4 ~ M30（本页为 M12 规格）；检测距离 Sn：M12 齐平安装 4mm；非齐平 8mm；可选单倍 / 双倍 / 三倍检测距离；线制：3/4 线、2 线制；输出方式：DC、AC/DC、Namur；PNP / NPN；常开 / 常闭。更完整参数请查看上方技术参数表。
