模拟量磁致伸缩位移传感器（也叫电子尺、磁悬浮尺）出现位置读数跳动，现场第一反应基本都是“传感器坏了，换一个”。其实读数跳动的原因很多，信号从传感器到显示屏，中间每一段都可能是“嫌疑犯”。把排查步骤走一遍，大部分问题不用换传感器就能解决。
先明白信号是怎么走的
模拟量信号的链路是这样的：传感器（磁致伸缩）→ 传输线 → 控制器/采集卡（AD转换）→ 通讯 → 显示屏。读数是整条链路的结果，任何一环出问题，屏幕上都会看到跳动。所以一上来就认定是传感器的问题，很容易误判。
按顺序排查的步骤
- 先看机械：传感器本体固定牢不牢，磁环有没有松动，运动部件有没有间隙。机械松动是读数跳动的常见原因，而且是传感器换多少个都解决不了的。
- 再看供电：量一下传感器的供电电压，稳定不稳定，纹波大不大。供电不稳，模拟量输出跟着波动。可以单独用一个稳压电源给传感器供电试一下。
- 查接线：接线端子有没有松动、氧化，插头有没有插到位。把每一处接头重新压一遍，接触不良的当场就能好。

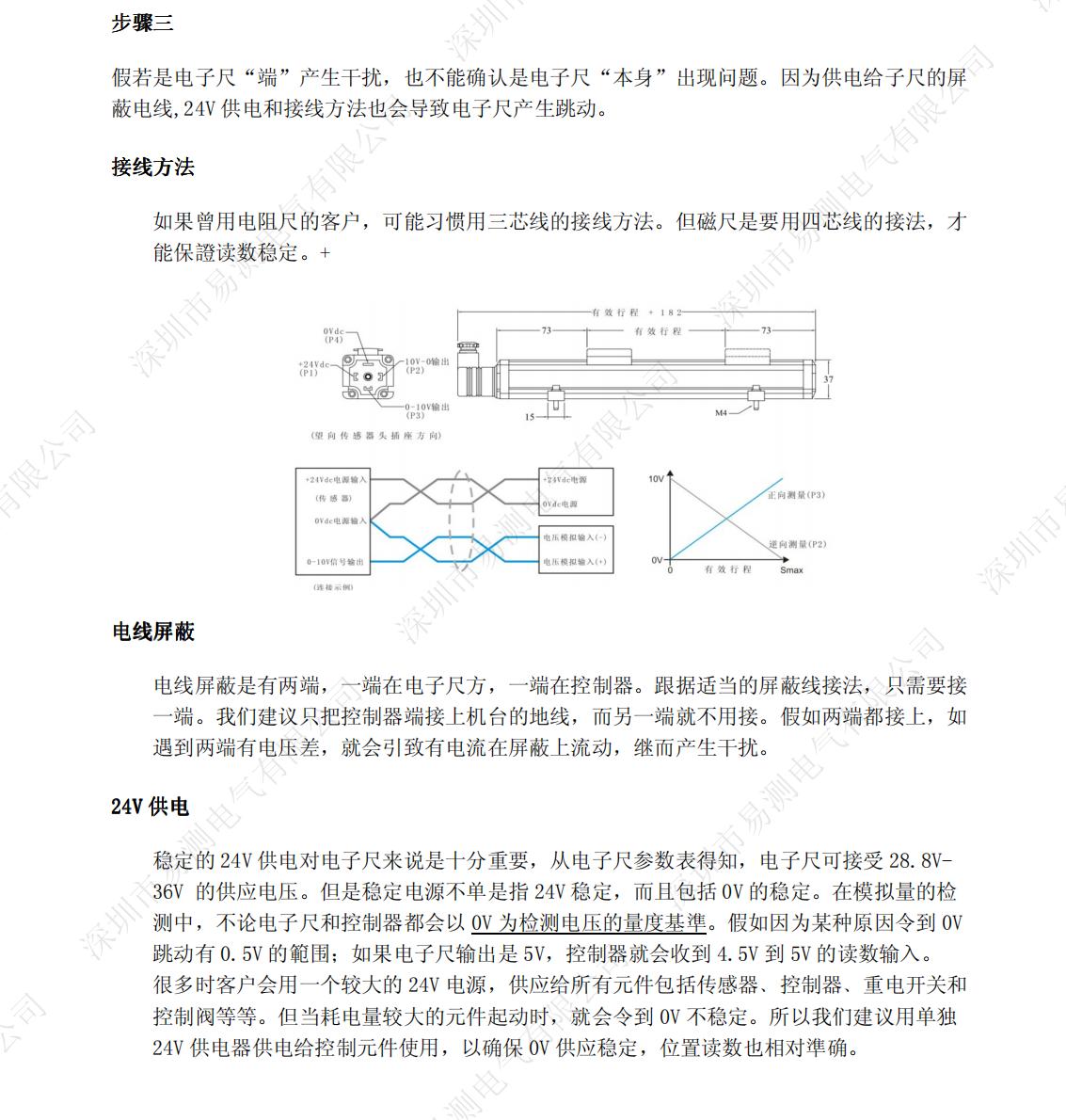

- 查线缆：信号线是不是和动力线、变频器线走在一起，是不是用了双绞屏蔽线，屏蔽层接地对不对（单端接地）。干扰是读数跳动的另一个大头。
- 查控制器设置：模拟量模块的滤波时间、采样周期设置是否合理。滤波太短，干扰会直接反映到读数上；采样周期和运动速度不匹配，读数也会显得跳。

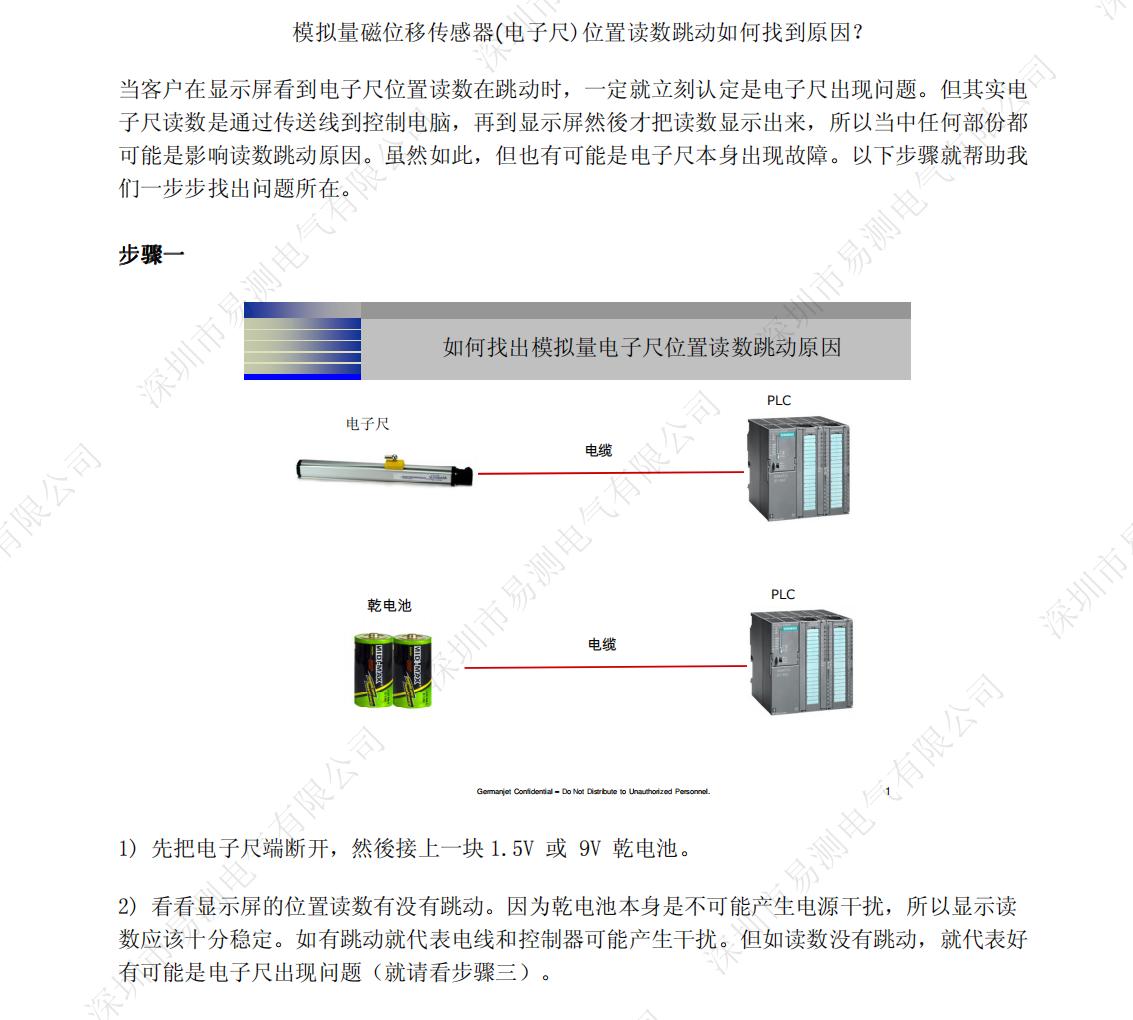

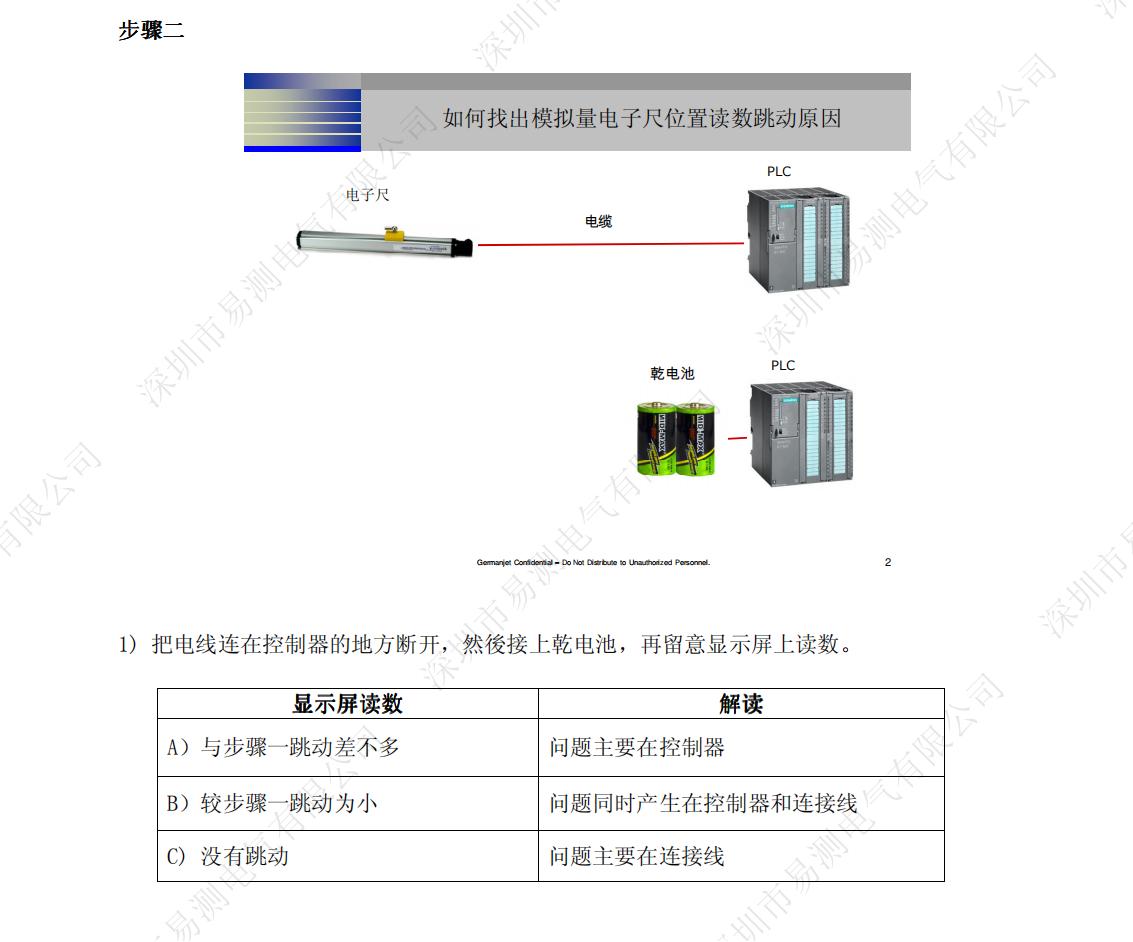

- 最后才怀疑传感器：把传感器单独接出来，接一块高精度表，看它在静止状态下的输出稳不稳。如果静止输出稳定，传感器基本没问题，问题在链路其他环节。
区分几种“跳”

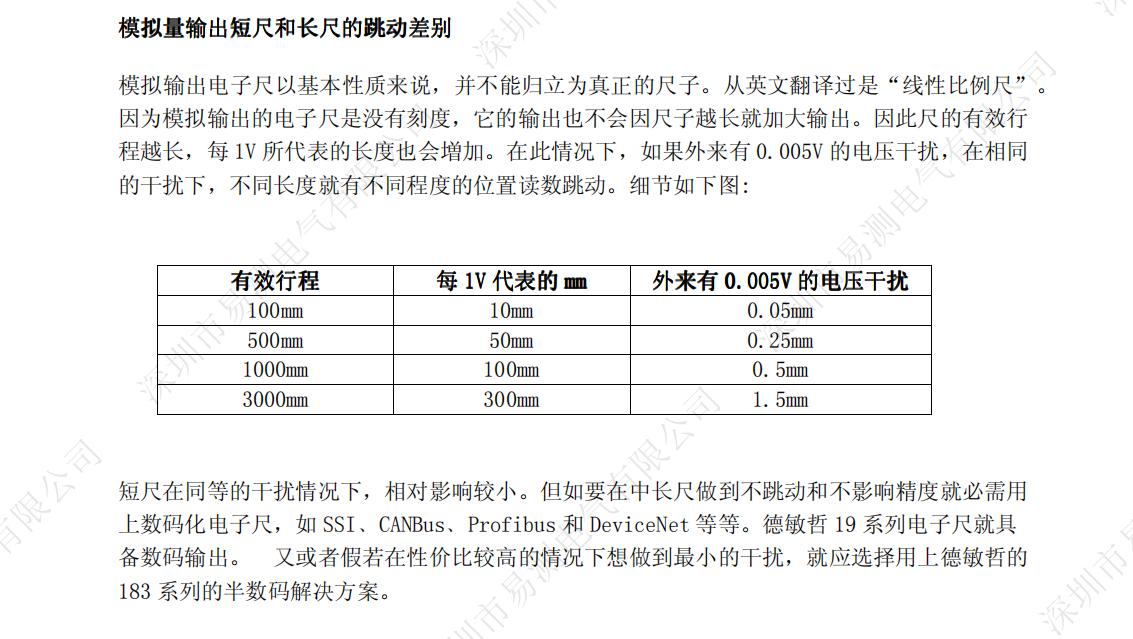

- 规律性小幅度跳动：幅度在传感器分辨率范围内，属于正常量化波动，不用处理。
- 大幅、无规律的跳动：先查机械和干扰，这两类原因占多数。
- 只在某个位置跳：检查那个位置对应的磁环间隙、机械干涉、或者线缆在那个位置有没有被压到。
- 通电瞬间跳一下然后稳定：多数是上电冲击或者磁环归位，一般没事。
现场排查读数跳动，把“机械、供电、接线、布线、控制器、传感器”这六关走一遍，绝大多数问题都能定位。真正需要换传感器的，反而是少数。
