德敏哲Germanjet磁致伸缩位移传感器SSI输出选购及设置指引

1. 甚么是 SSI？

SSI 全称 “Synchronous Serial Interface” (同步串行接口)。它是一个数字通讯接口，一个 SSI 主站(例如：PLC) 能连接一个 SSI 从站接口(例如：位移传感器)。有些 PLC 或模块 能同时提供多个 SSI 主站，但每个主站也只能连接一个 SSI 从站。

2.主站和从站分别负责甚么？

SSI 主站 (例如：PLC) 定时发出时钟讯号 (CLK) 到 SSI 从站，并同时接收从站回传的  数据 (DATA)，接着暂停发出时钟讯号一段短时间 (例如 “64 us”)，称为 “单稳态解发时 间” 。“单稳态解发时间” 过后，再发出下一组时钟讯号。

SSI 从站 (例如：位移传感器) 接收 SSI 主站的时钟讯号， 每收到一组时钟讯号，回传  一组数据。一组数据由多个位元 (例如 “25 位”) 组成。从站会跟 SSI 主站的时钟讯号同 步，把数据的每个位元逐一送出。若从站接收不到时钟讯号，则不会回传任何数据。

3. 德敏哲Germanjet磁致伸缩位移传感器的SSI 输出，数据长度有何选择，应该怎样选择？

德敏哲Germanjet磁致伸缩位移传感器的SSI 输出，有 “25 位” 和“24 位” 两种选择。数据长度的选择视乎 SSI 主站是否支持而定。

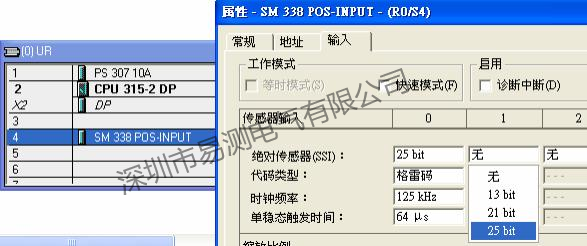

例如，西门子 S7-300 系列 PLC 的 SM 338 模块只能接受 “25 位” ，“21 位” 或 “13 位”。 这样的话，订购传感器时，应选择 “25 位”。

若您所使用的控制器不支持 “25 位”，但支持 “24 位”，则应订购 “24 位” 传感器。

4.德敏哲Germanjet磁致伸缩位移传感器的SSI 输出，代码类型有何选择，应该怎样选择？

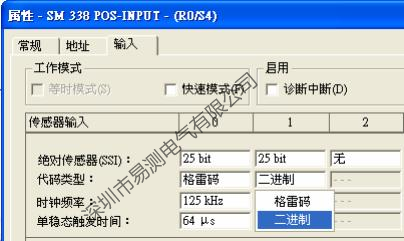

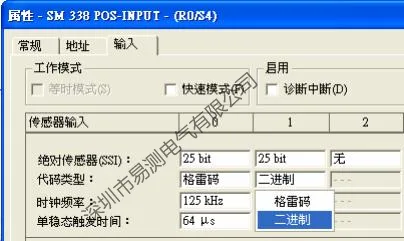

德敏哲Germanjet磁致伸缩位移传感器的SSI 输出，有 “二进制” (binary) 和 “格雷码” (gray) 两种选择。“格雷码” 的抗干扰能力比 “二进制” 强，适合用于电磁干扰较强的环境。

代码类型也要视乎 SSI 主站是否支持而定，但绝大多数的 SSI 主站都能同时支持 “二进 制” 和 “格雷码”。

5. 德敏哲Germanjet磁致伸缩位移传感器的的SSI 时钟输入，时钟频率应该怎样选择？

订购德敏哲位移传感器时，不须选择 SSI 时钟频率。德敏哲位移传感器能支持 100 kHz 至 1000 kHz (即 1 MHz) 的时钟频率。

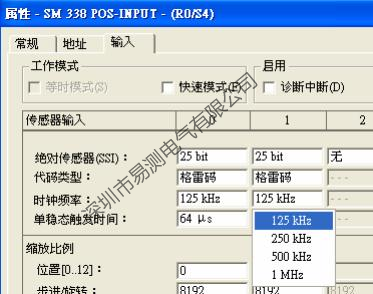

但连接主站和从站时，须按两者之间的电线长度来设置合适的时钟频率：

时钟频率愈高，讯号愈容易受干扰，传送距离愈小，即电线长度愈短。在电磁干扰较 强的环境，建议调低时钟频率，以提升抗干扰能力。

例如：主站和从站之间的电线长 50m，那么时钟频率必须设为 400 kHz 以下。若 SSI  主站可以设置的时钟频率为 “125 kHz” ，“250 kHz” ，“500 kHz” 或 “1 MHz”，请选择 “125 kHz” 或 “250 kHz” 。“125 kHz” 虽然比“250 kHz” 慢，但抗干扰能力较强。

6. 德敏哲Germanjet磁致伸缩位移传感器的的SSI 时钟输入，单稳态触发时间应该怎样选择？

订购德敏哲位移传感器时，不须选择 SSI 单稳态触发时间。德敏哲位移传感器能支持 单稳态触发时间，最小为 48 us，最大没有限制。

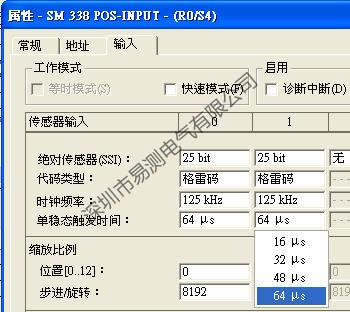

设置 SSI 主站时，请把单稳态触发时间设为 48 us 或以上。例如 SSI 主站可以设置的单 稳态触发时间为 “16 us” ，“32 us” ，“48 us” 或 “64 us”，请选择 “48 us” 或 “64 us”。

7. 德敏哲Germanjet磁致伸缩位移传感器的的分辨率应该怎样选择？

表示相同的位移数据(例如 100 mm)，分辨率愈精细，传感器输出的数值愈大：

输出数值小，PLC 较容易处理。但分辨率太低的话，传感器则不能反映出精细的位移  数据，例如选择分辨率为 100 um (即 0.1 mm)，位移数据 100.11 mm 和 100.14 mm 都会 四舍五入至 100.1 mm (数值：1001)。

分辨率 5 um 已足够绝大多数应用的要求。在液位应用上，要求更可低至 100 um。
