现场换过压力变送器的人大概都遇到过一个情况：表换了新的，读数还是不放心。问题往往不在芯片，而在取压口的位置、引压管里积的那一管液体，或者法兰垫片压得对不对。这篇先把「检测」和「转换」这两件事讲清楚，再讲取压位置、导管走向与密封这几个真正决定读数的环节。
一、检测元件与转换元件是两回事

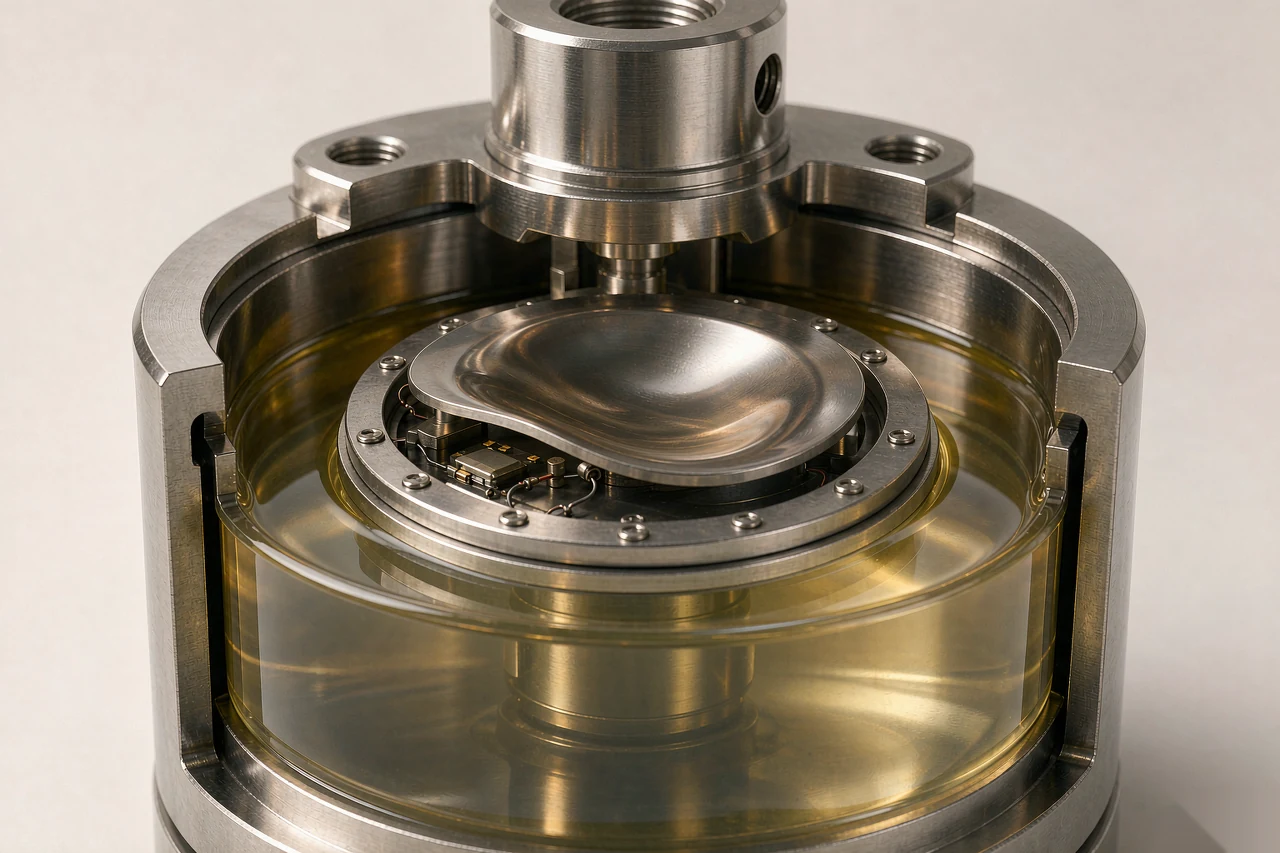

压力传感器本质是一个检测装置：先感受被测压力，再把这个压力按一定规律转换成可用信号。它通常由两部分组成——敏感元件负责感受压力，转换元件负责把压力变成电信号。信号出来之后要能满足传输、处理、存储、显示、记录和控制的要求，这才是完整的一条链路。
很多故障判断就卡在这一步：读数不对，到底是敏感元件感受错了，还是转换、放大、输出这一段出了问题？分不清就会一直换件。
二、常见的几种转换原理
压阻式是目前工业现场最主流的一种。硅材料受压后电阻率发生变化，把四个应变电阻接成惠斯通电桥，压力变化就变成电桥输出的电压变化。它精度高、成本低、批量一致性好，绝大多数的压力变送器都用这个原理。
电容式是内部有一个薄膜，作为可变电容的一个极板。薄膜受压变形，极板间距改变，电容值跟着变，再由电路转换成压力值。它的特点是灵敏度高、过载能力强。
压电式利用的是压电效应。某些晶体介质沿一定方向受到机械力发生变形时会产生极化，机械力撤掉后又回到不带电状态。这类传感器适合测动态压力（比如冲击、脉动），但不适合测静态压力，因为电荷会泄漏。
除此之外还有应变片式、谐振式等。选型时不是越贵越好，而是先看测的是静态还是动态、精度要求多少、介质有没有腐蚀性，再倒推原理和材质。
三、取压位置：气体和液体不能一样
这是最容易出错、也最容易被忽视的一条。
- 测气体：取压口开在管道的上方或侧面偏上。气体里多少带点冷凝水，开在下方，水会流进引压管甚至进到变送器膜片前面，读数就变成「气+水柱」的合成压力。
- 测液体：取压口开在管道的侧面，避免开在正下方。正下方是沉渣、铁锈、结晶物堆积的位置，取压口堵了，读数就不动了。
- 测蒸汽：要加冷凝罐，让引压管里始终有一段冷凝水作为隔离，高温蒸汽不直接顶到膜片上。
取压口的位置还要避开管道的弯头、阀门出口和泵的出口，这些位置流场紊乱，测到的不是稳定的静压。
四、引压管里的积液与排气
引压管走向要有坡度，并且坡度方向要和介质匹配：测气体时管子朝取压口方向略微向下，让冷凝水能流回管道；测液体时管子朝变送器方向略微向上，让气泡能往上排出去。
安装完必须排气或排液。表头装上就读数，但引压管里憋着一段空气（测液体时）或一段水（测气体时），零点就已经偏了。正确的做法是打开排气阀，等介质稳定流出再关阀，然后重新校零点。
这一条在现场经常被跳过，尤其是小量程、低压力（几百帕到几kPa）的场合，一管液柱的静压差就足以让零点偏出去一大截。
五、密封：垫片和螺纹这两处最容易漏
密封看着是小事，实际上小量程测量里密封不良导致的泄漏会让读数缓慢下降，看起来像「传感器漂移」，其实是接头在渗。
- 螺纹连接：生料带不要缠到螺纹前端，缠进去的碎屑会顶住膜片。缠 3~4 圈，方向顺着螺纹旋入方向。
- 法兰连接：垫片材质要按介质选，垫片内径不能小于取压孔，否则会遮挡膜片有效受压面积。
- 拧紧力矩：按厂家给出的力矩值拧，不要靠手感。过紧会让膜片产生装配应力，零点偏移；过松则渗漏。
- 隔离与冷凝：高温介质、腐蚀性介质、易结晶介质，都要加隔离罐或冷凝圈，不能直接接触膜片。
六、一个典型例子：进气压力传感器
电喷发动机里用进气压力传感器检测进气量的系统称为 D 型喷射系统（速度密度型）。它不像进气流量传感器那样直接测流量，而是间接测量进气歧管的压力，再结合转速推算进气量。正因为是间接测量，它对压力读数的准确性特别敏感。
这里要理清三个概念的关系：节气门后方的歧管内部，既反映了真空度，也反映了绝对压力，很多人以为这两个是同一个概念，其实不是。
- 歧管内真空度越高，说明歧管内的绝对压力越低；
- 真空度 = 大气压力 − 歧管内绝对压力；
- 反过来说，歧管内绝对压力 = 大气压力 − 真空度；
- 也就是大气压力 = 真空度 + 绝对压力。
关系理清之后，输出特性就明白了。节气门开度越小，歧管真空度越大，绝对压力越小，输出信号电压也越小；节气门开度越大，真空度越小，绝对压力越大，输出信号电压越大。所以输出信号电压与歧管真空度成反比（负特性），与歧管内绝对压力成正比（正特性）。
这条特性对维修很实用：读数偏小先怀疑真空泄漏，读数偏大先怀疑节气门位置或传感器本身。同时也要注意，进气压力传感器的读数还受海拔、大气压变化、进气温度等影响，判断故障时要和环境条件一起看。
七、应用范围
压力传感器是工业现场用量最大的一类传感器，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。选型时按介质（气体/液体/蒸汽、是否腐蚀、是否易结晶）、量程（正常工作点落在量程的 1/3~2/3 之间最稳）、精度、输出信号（4-20mA / 0-10V / RS485）、过程连接形式这五项定，缺一项都可能装上去不好用。
