DT本安防爆拉绳位移传感器（气爆，尘爆）
技术图册与资料
技术参数与规格说明

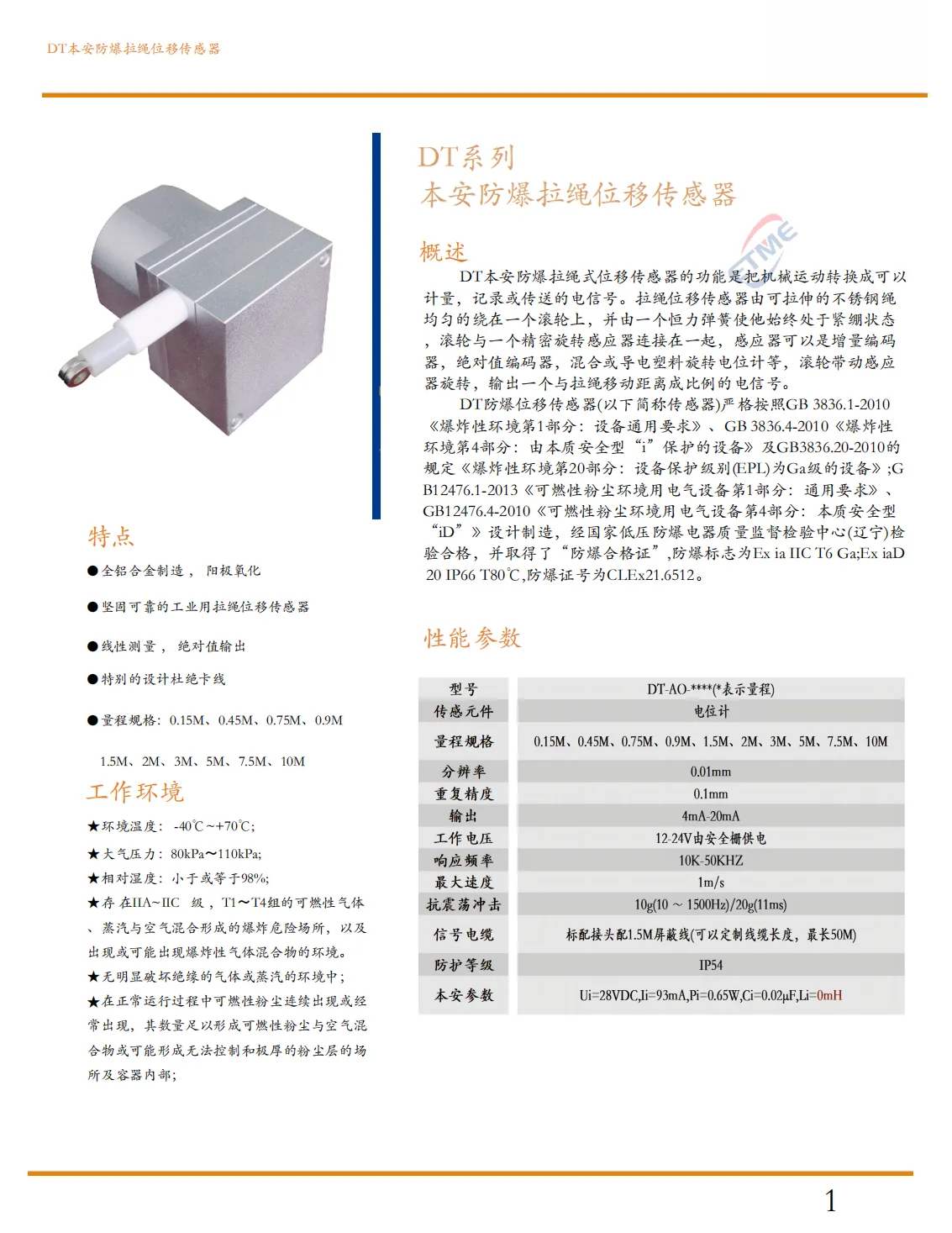

01DT系列本安防爆拉绳位移传感器
概述
DT本安防爆拉绳式位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳均匀的绕在一个滚轮上，并由一个恒力弹簧使他始终处于紧绷状态，滚轮与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对值编码器，混合或导电塑料旋转电位计等，滚轮带动感应器旋转，输出一个与拉绳移动距离成比例的电信号。
DT防爆位移传感器(以下简称传感器)严格按照GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》及GB3836.20-2010的规定《爆炸性环境第20部分：设备保护级别(EPL)为Ga级的设备》；GB12476.1-2013《可燃性粉尘环境用电气设备第1部分：通用要求》、GB12476.4-2010《可燃性粉尘环境用电气设备第4部分：本质安全型“ID”》设计制造，经国家低压防爆电器质量监督检验中心(辽宁)检验合格，并取得了“防爆合格证”，防爆标志为Ex ia IIC T6 Ga;Ex iaD 20 IP66 T80℃,防爆证号为CLEEx21.6512。
特点
- 全铝合金制造，阳极氧化
- 坚固可靠的工业用拉绳位移传感器
- 线性测量，绝对值输出
- 特别的设计杜绝卡线
- 量程规格：0.15M、0.45M、0.75M、0.9M、1.5M、2M、3M、5M、7.5M、10M
工作环境
- 环境温度：-40℃～+70℃；
- 大气压力：80kPa～110kPa；
- 相对湿度：小于或等于98%；
- 存在IIA-IIC 级，T1～T4组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境。
- 无明显破坏绝缘的气体或蒸汽的环境中；
- 在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物或可能形成无法控制和极厚的粉尘层的场所及容器内部；
性能参数
| 项目 | 参数 |
|---|---|
| 型号 | DT-AO-****(表示量程) |
| 传感元件 | 电位计 |
| 量程规格 | 0.15M、0.45M、0.75M、0.9M、1.5M、2M、3M、5M、7.5M、10M |
| 分辨率 | 0.01mm |
| 重复精度 | 0.1mm |
| 输出 | 4mA-20mA |
| 工作电压 | 12-24V由安全栅供电 |
| 响应频率 | 10K-50KHZ |
| 最大速度 | 1m/s |
| 抗震荡冲击 | 10g(10～1500Hz)/20g(11ms) |
| 信号电缆 | 标配接头配1.5M屏蔽线(可以定制线缆长度，最长50M) |
| 防护等级 | IP54 |
| 本安参数 | Ui=28VDC,Ii=93mA,Pi=0.65W,Ci=0.02μF,Li=0mH |

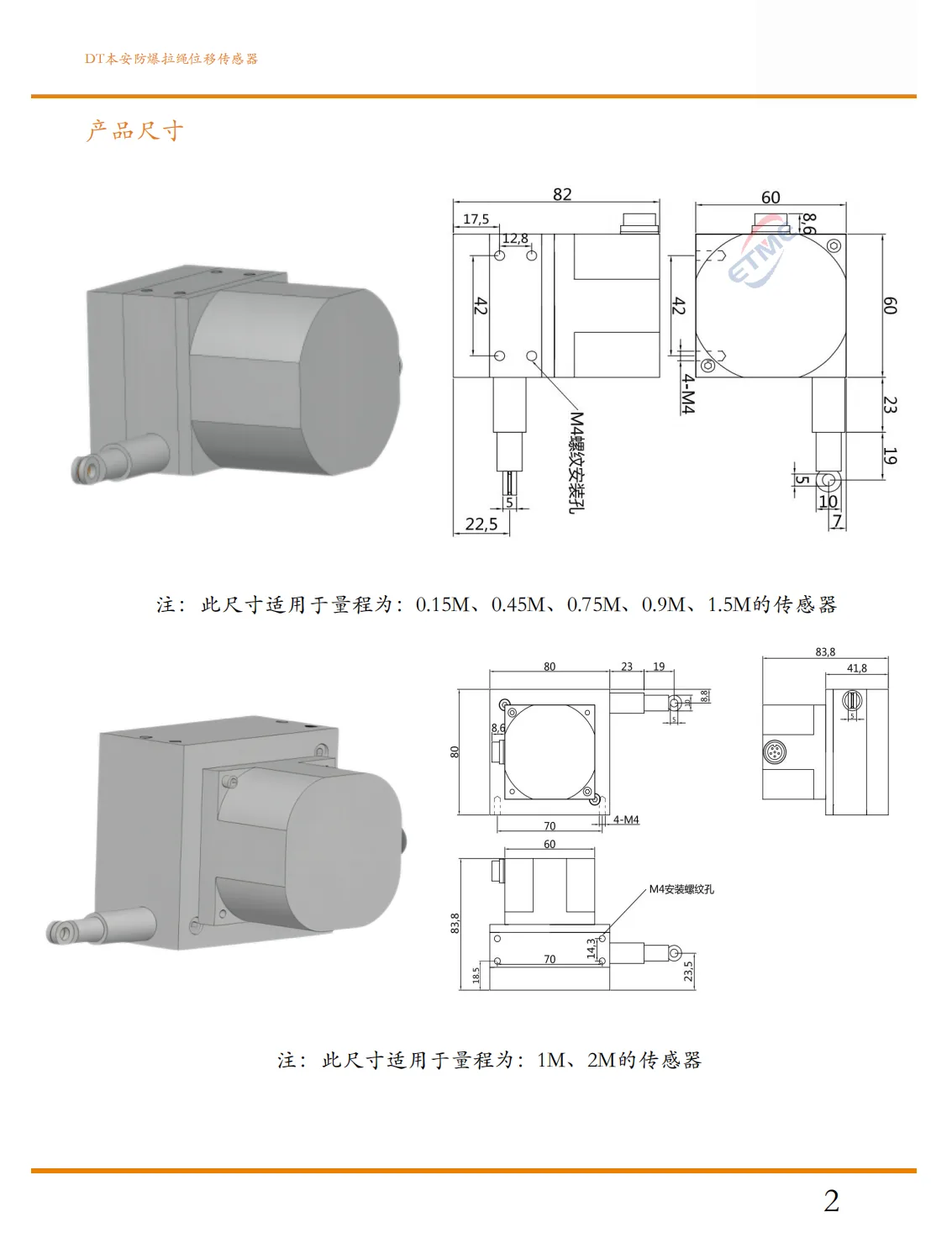

11DT系列本安防爆拉绳位移传感器产品尺寸
注：此尺寸适用于量程为：0.15M、0.45M、0.75M、0.9M、1.5M的传感器
注：此尺寸适用于量程为：1M、2M的传感器

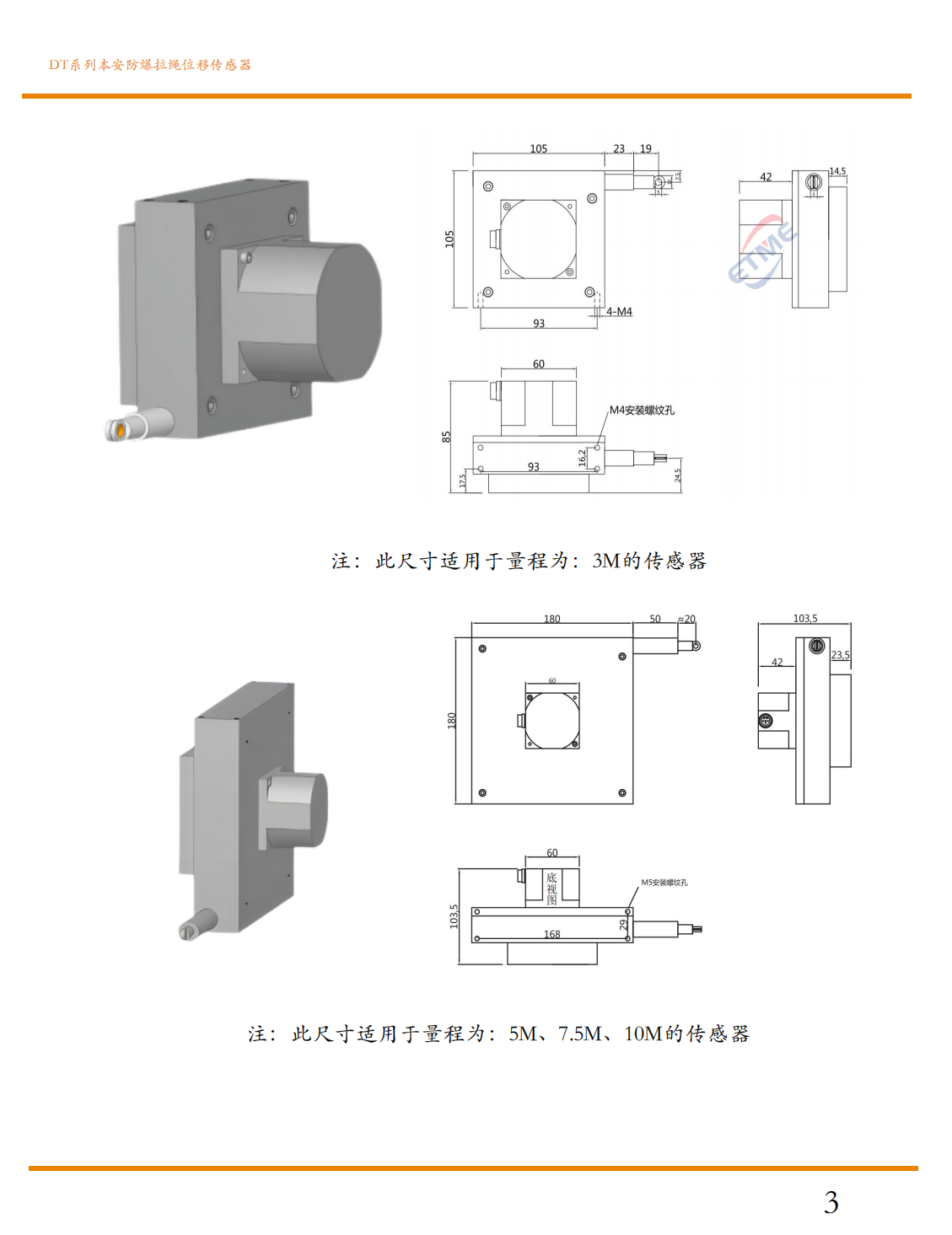

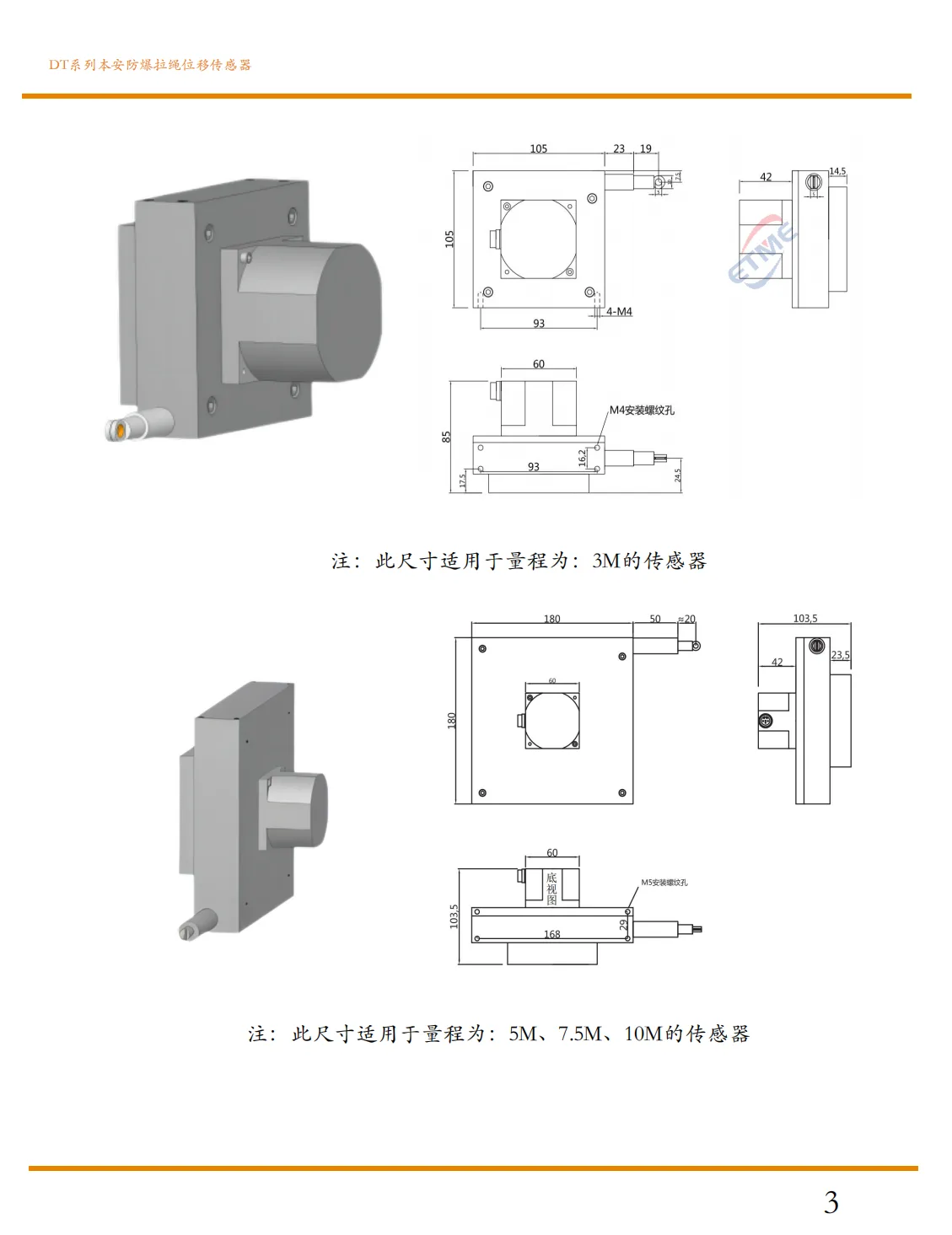

注：此尺寸适用于量程为：3M的传感器
注：此尺寸适用于量程为：5M、7.5M、10M的传感器

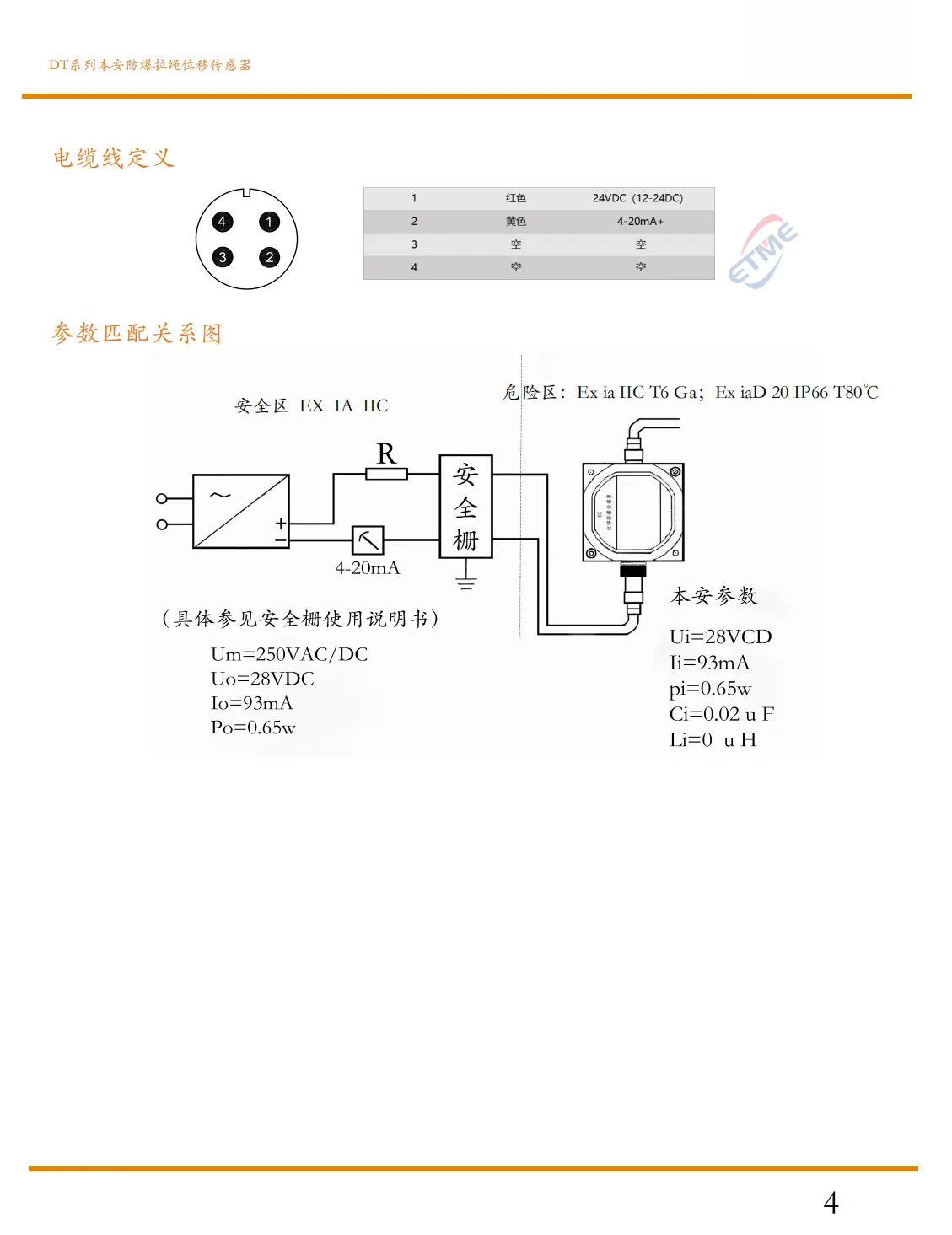

16DT系列本安防爆拉绳位移传感器电缆线定义及参数匹配关系图
电缆线定义
| 针脚 | 颜色 | 定义 |
|---|---|---|
| 1 | 红色 | 24VDC (12-24DC) |
| 2 | 黄色 | 4-20mA+ |
| 3 | 空 | 空 |
| 4 | 空 | 空 |
参数匹配关系图
安全区 EX IA IIC
危险区：Ex ia IIC T6 Ga；Ex iaD 20 IP66 T80℃
（具体参见安全栅使用说明书）
| 参数 | 数值 |
|---|---|
| Um | 250VAC/DC |
| Uo | 28VDC |
| Io | 93mA |
| Po | 0.65w |
| Ui | 28VCD |
| Ii | 93mA |
| Pi | 0.65w |
| Ci | 0.02 u F |
| Li | 0 u H |

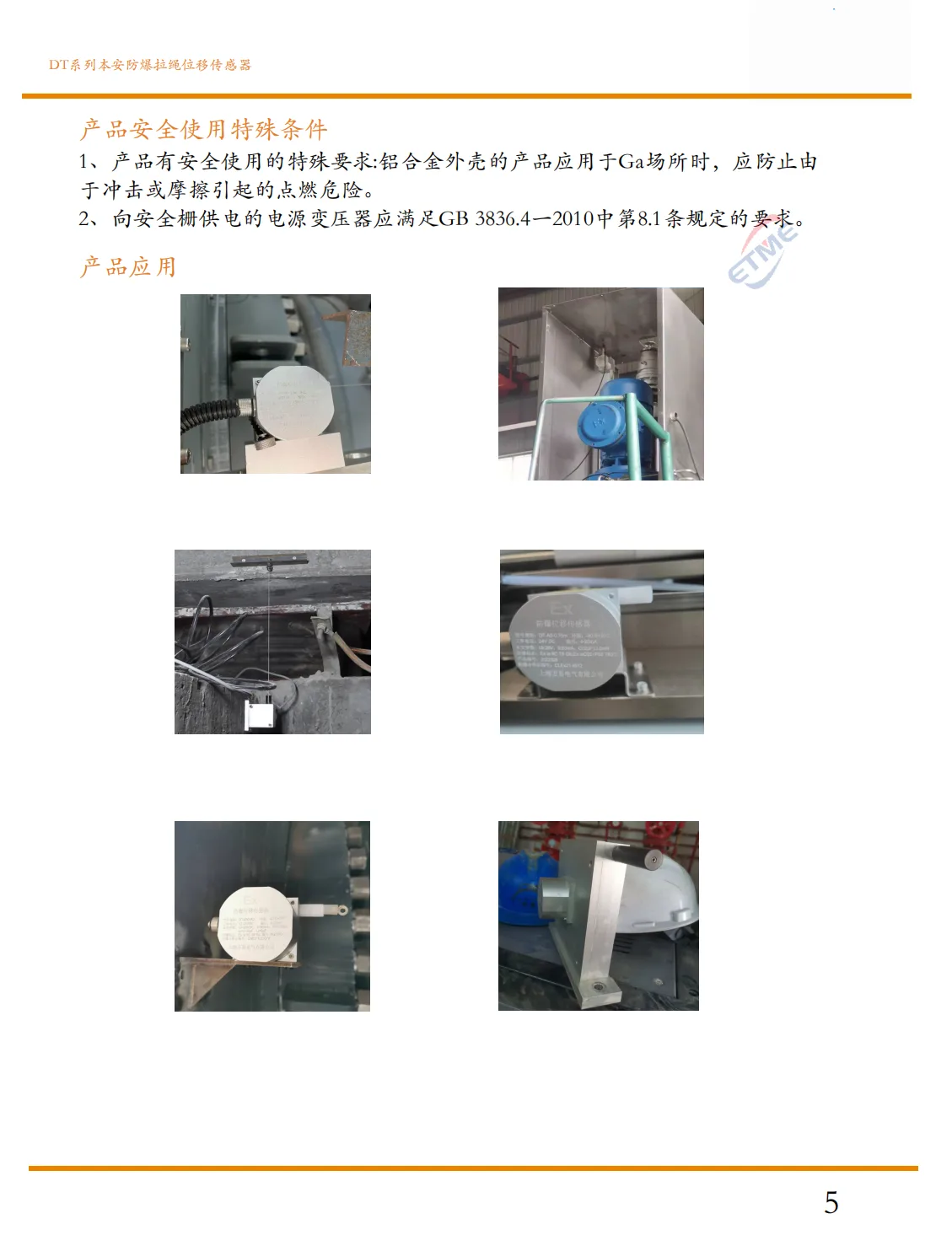

24DT系列本安防爆拉绳位移传感器产品安全使用特殊条件及产品应用
产品安全使用特殊条件
- 1产品有安全使用的特殊要求：铝合金外壳的产品应用于Ga场所时，应防止由于冲击或摩擦引起的点燃危险。
- 2向安全栅供电的电源变压器应满足GB 3836.4-2010中第8.1条规定的要求。
产品应用

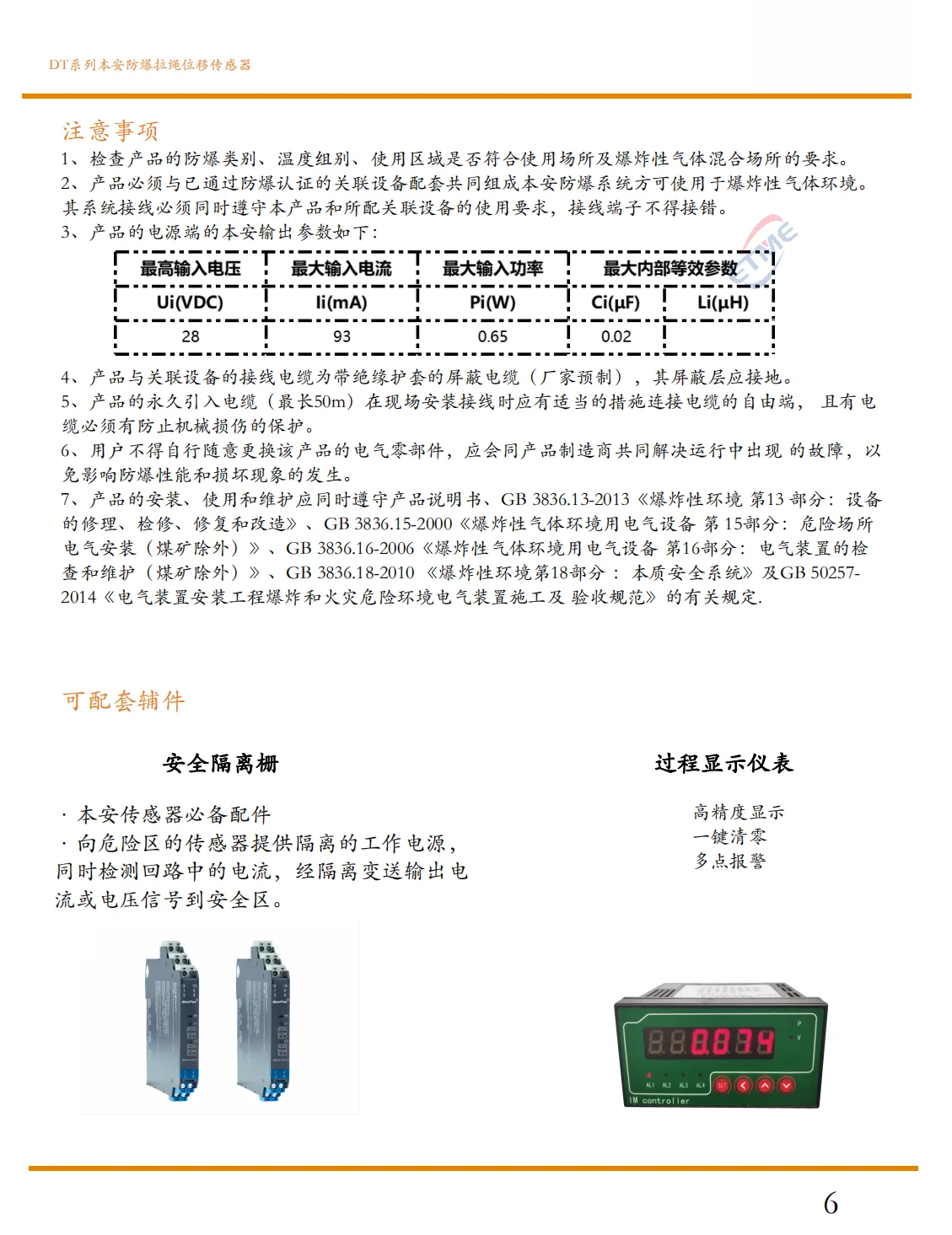

28DT系列本安防爆拉绳位移传感器注意事项及可配套辅件
注意事项
- 1检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
- 2产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统方可使用于爆炸性气体环境。其系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
- 3产品的电源端的本安输出参数如下：
- 4产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），其屏蔽层应接地。
- 5产品的永久引入电缆（最长50m）在现场安装接线时应有适当的措施连接电缆的自由端，且有电缆必须有防止机械损伤的保护。
- 6用户不得自行随意更换该产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
- 7产品的安装、使用和维护应同时遵守产品说明书、GB 3836.13-2013《爆炸性环境 第13部分：设备的修理、检修、修复和改造》、GB 3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》、GB 3836.16-2006《爆炸性气体环境用电气设备 第16部分：电气装置的检查和维护（煤矿除外）》、GB 3836.18-2010《爆炸性环境第18部分：本质安全系统》及GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
| 参数 | 数值 |
|---|---|
| 最高输入电压 Ui(VDC) | 28 |
| 最大输入电流 Ii(mA) | 93 |
| 最大输入功率 Pi(W) | 0.65 |
| 最大内部等效参数 Ci(μF) | 0.02 |
| 最大内部等效参数 Li(μH) | 0 |
可配套辅件
安全隔离栅
- 本安传感器必备配件
- 向危险区的传感器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出电流或电压信号到安全区。
过程显示仪表
- 高精度显示
- 一键清零
- 多点报警
常见问题
DT本安防爆拉绳位移传感器（气爆，尘爆） 的测量原理和主要特点是什么？
DT 本安防爆拉绳位移传感器将机械运动转换为可计量、记录或传送的电信号，适用于存在气体/粉尘爆炸危险环境的位移监测。主要特点包括：本安防爆，适用气爆 / 尘爆环境；拉绳式结构，安装适应性强；机械位移转电信号，便于 PLC / 仪表采集。
DT本安防爆拉绳位移传感器（气爆，尘爆） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 DT本安防爆拉绳位移传感器（气爆，尘爆） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
