本安防爆磁致伸缩位移传感器
Germanjet德敏哲17ex本安防爆磁致伸缩位移传感器按 GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型"i"保护的设备》的要求研制、设计、制造。
获得中国国家防爆电气产品质量监督检验中心颁发的本安防爆合格证。
17E 系列严格按 GB/T 3836.1-2021、GB/T 3836.4-2021 要求研制、设计与制造，采用非接触式磁悬浮测量技术，提供高精准、高可靠、高稳定的直接绝对值位移输出；无机械磨损，无须重新标定与定期维护。
电子部分达 IP67，具备抗震、防尘、防潮保护；防爆标志为 Ex ia IIB T4 Ga，防爆合格证编号 CNEx26.3453X（有效期 2026-09-09 至 2031-09-08）。
该系列为油缸内置安装，测杆直接装入缸体，适合安装空间受限、需要把位移检测做进油缸内部的防爆场合。
- ✓ 本安防爆认证 Ex ia IIB T4 Ga，防爆合格证号 CNEx26.3453X
- ✓ 符合 GB/T 3836.1-2021 / GB/T 3836.4-2021，可用于 0 区
- ✓ 油缸内置安装，非接触测量，免维护、免重新标定
- ✓ 直出电缆连接，防护 IP67
- ✓ 供电 +12Vdc，模拟电压/电流输出
- ✓ 本安参数 Ui=12VDC、Ii=200mA、Pi=0.6W、Ci=8μF、Li=0.05mH
技术图册与资料
技术参数与规格说明
0117EX系列防爆型
17E系列防爆型磁悬浮位移传感器是严格按照国家防爆电气产品质量监督检验中心GB3836.1-2010《爆炸性环境用 第1部分：设备通用要求》、GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的要求研制、设计、制造。还获得国家防爆电气产品质量监督检验中心颁发的防爆合格证。
在产品的性能上是采用非接触式磁悬浮测量技术。此技术能提供高精准、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差，无须重新标定，无须定期维护。电子部份为IP67等级，使电子模块受到最佳的抗震、防尘和防潮保护。
标准规格
| 参数 | 规格 |
|---|---|
| 订货编号 | 17EX |
| 输出 | 电压/电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 无限（取决于控制器A/D与电源纹波） |
| 重复精度 | 满量程的＜±0.005% |
| 非线性度 | 满量程的＜±0.02%（最大±90μm） |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms 2500mm以内 |
| 供应电源 | +12Vdc |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | 直出电缆 |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP67（直出电缆） |
| 振颤指标 | 15g/10-2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射 EN68000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |
| 防护等级 | IP67 |
| 防爆等级 | GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》防爆标志：Ex ia IIB T4 Ga 防爆合格证编号：CNEx21.4049X |

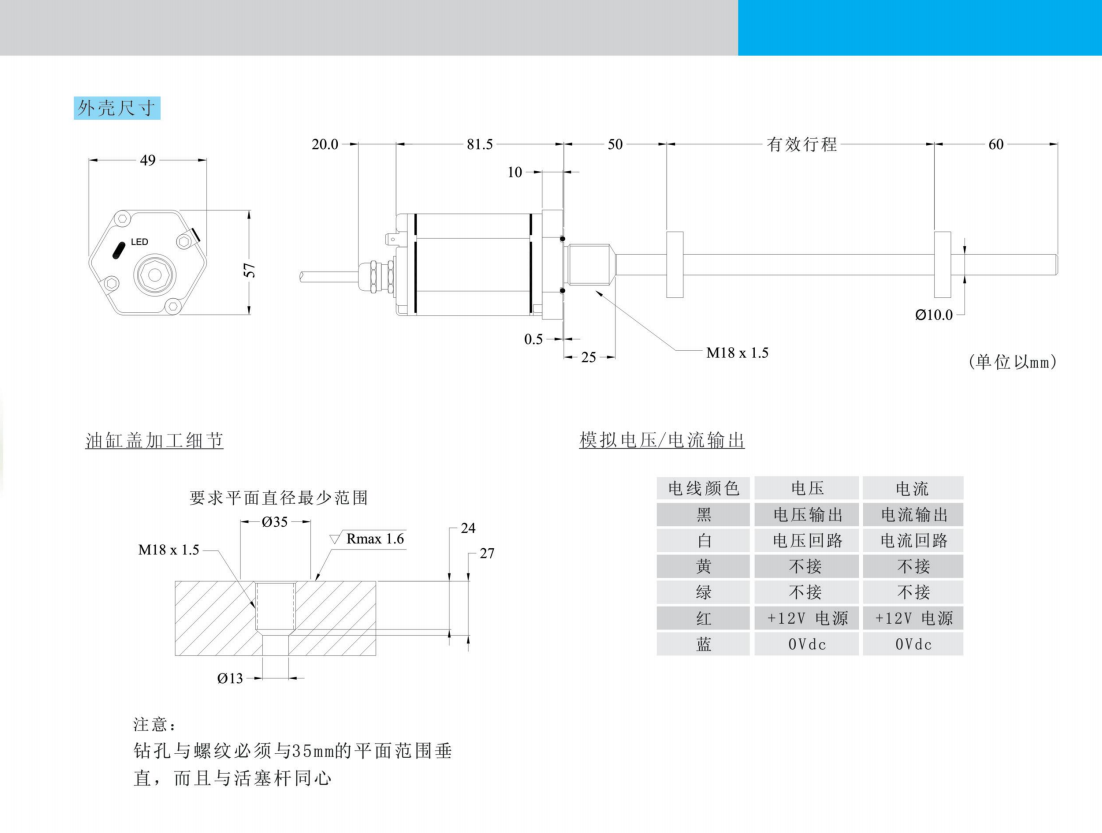

06外壳尺寸
外形尺寸（单位：mm）：头部安装面 49×57；螺纹段 M18×1.5；外壳长度方向标注 20.0、81.5、50、有效行程、60；杆径 Φ10.0；其他尺寸 10、0.5、25。
油缸盖加工细节
要求平面直径最少范围 Φ35，表面粗糙度 Rmax 1.6，螺纹 M18×1.5，相关尺寸 24、27、Φ13。
模拟电压/电流输出
| 电线颜色 | 电压 | 电流 |
|---|---|---|
| 黑 | 电压输出 | 电流输出 |
| 白 | 电压回路 | 电流回路 |
| 黄 | 不接 | 不接 |
| 绿 | 不接 | 不接 |
| 红 | +12V 电源 | +12V 电源 |
| 蓝 | 0Vdc | 0Vdc |
注意：钻孔与螺纹必须与35mm的平面范围垂直，而且与活塞杆同心。

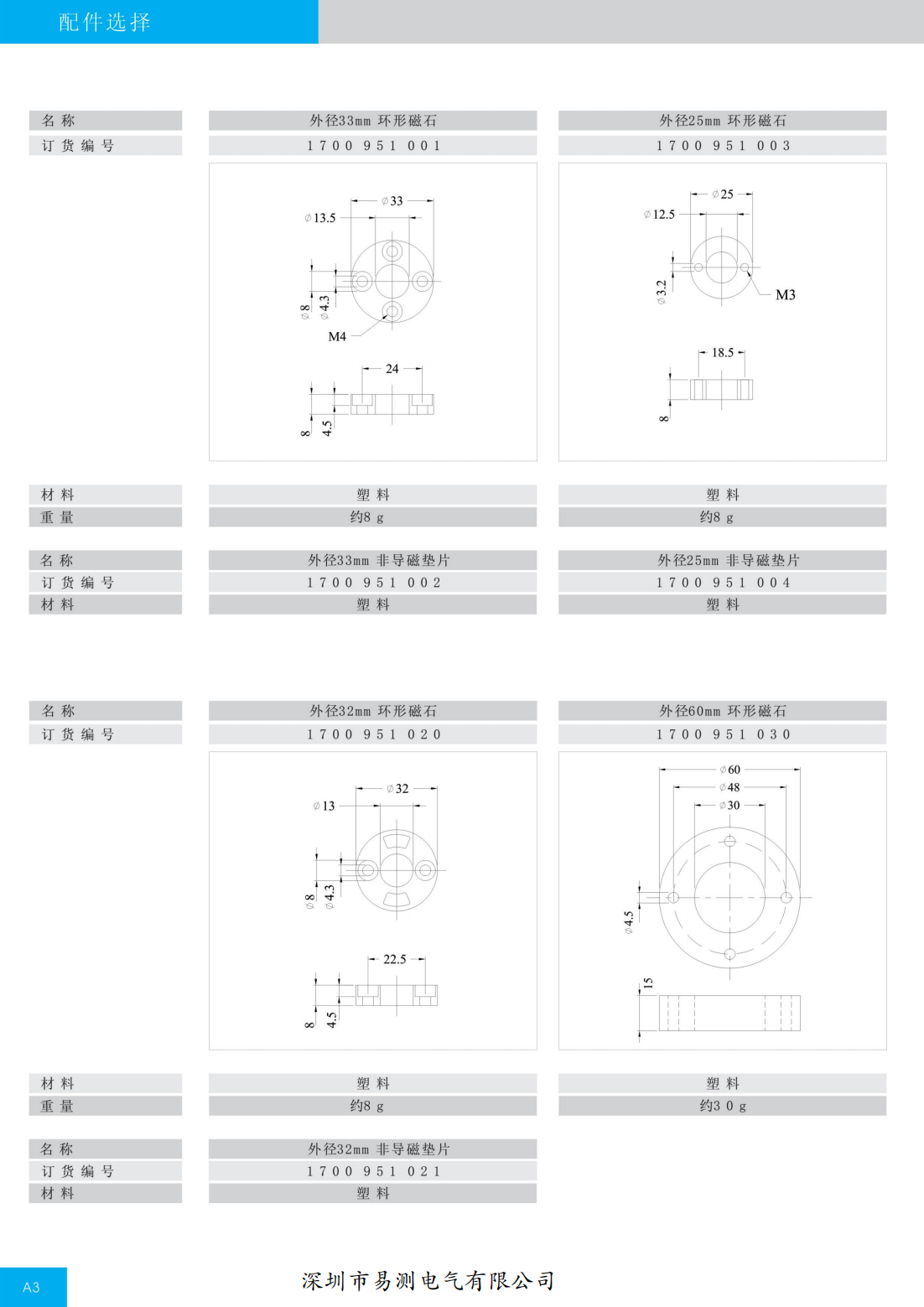

13配件选择
| 名称 | 订货编号 | 材料 | 重量 |
|---|---|---|---|
| 外径33mm 环形磁石 | 1700951001 | 塑料 | 约8g |
| 外径25mm 环形磁石 | 1700951003 | 塑料 | 约8g |
| 外径33mm 非导磁垫片 | 1700951002 | 塑料 | - |
| 外径25mm 非导磁垫片 | 1700951004 | 塑料 | - |
| 外径32mm 环形磁石 | 1700951020 | 塑料 | 约8g |
| 外径60mm 环形磁石 | 1700951030 | 塑料 | 约30g |
| 外径32mm 非导磁垫片 | 1700951021 | 塑料 | - |
磁石尺寸标注：外径33mm磁石 Φ13.5/33、厚度18、孔距24、M4、4.3、4.5；外径25mm磁石 Φ12.5/25、厚度3.2、孔距18.5、M3；外径32mm磁石 Φ13/32、厚度8、孔距22.5、4.3、4.5；外径60mm磁石 Φ48/60、厚度15、孔距30、4.5。

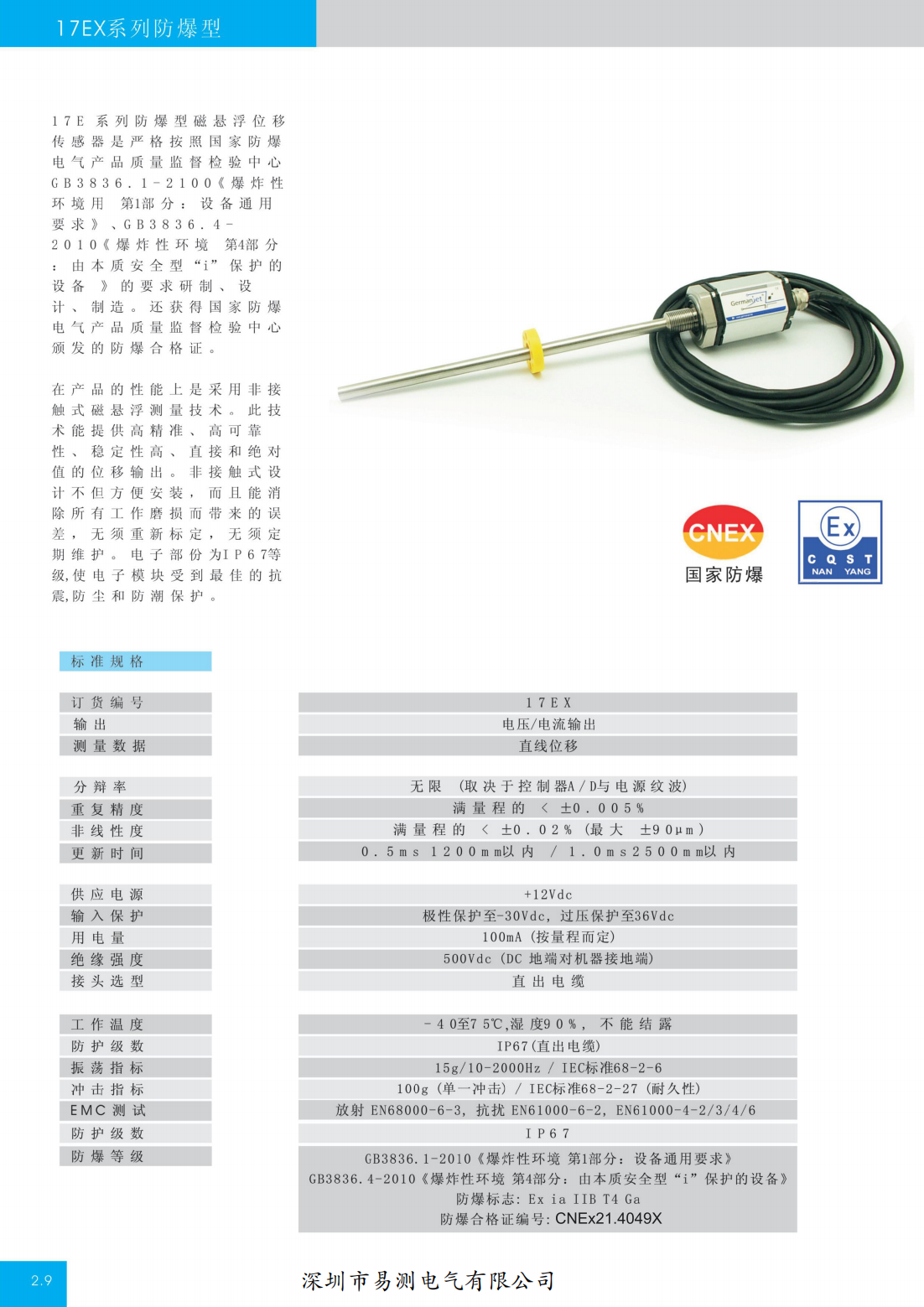

1617E 系列防爆型磁悬浮位移传感器
17E 系列防爆型磁悬浮位移传感器是严格按照国家防爆电气产品质量监督检验中心 GB3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》、GB3836.4-2010《爆炸性环境 第 4 部分:由本质安全型"i"保护的设备》的要求研制、设计、制造,并获得国家防爆电气产品质量监督检验中心颁发的防爆合格证。
产品采用非接触式磁悬浮测量技术,提供高精度、高可靠性、稳定性高的直接和绝对值位移输出。非接触式设计方便安装,消除所有工作磨损带来的误差,无须重新标定,无须定期维护。电子部份为 IP67 等级,使电子模块受到最佳的抗震荡、防尘和防潮保护。
认证
- CNEX 国家防爆认证
- Ex 防爆标志(南阳 CQST)
21标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 17EX |
| 输出 | 电压 / 电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 无限(取决于控制器 A/D 与电源纹波) |
| 重复精度 | 满量程的 < ±0.005% |
| 非线性度 | 满量程的 < ±0.02% (最大 ±90μm) |
| 更新时间 | 0.5ms 1200mm 以内 / 1.0ms 2500mm 以内 |
| 供应电源 | +12Vdc |
| 输入保护 | 极性保护至 -30Vdc,过压保护至 36Vdc |
| 用电量 | 100mA(按量程而定) |
| 绝缘强度 | 500Vdc(DC 地端对机体地端) |
| 接头选型 | 直出电缆 |
| 工作温度 | -40 至 75°C,湿度 90%,不能结露 |
| 防护等级 | IP67(直出电缆) |
| 振荡指标 | 15g / 10-2000Hz / IEC 标准 68-2-6 |
| 冲击指标 | 100g(单一冲击)/ IEC 标准 68-2-27(耐久性) |
| EMC 测试 | 放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6 |
| 防护等级 | IP67 |
| 防爆等级 | GB3836.1-2010、GB3836.4-2010 |
| 防爆标志 | Ex ia IIB T4 Ga |
| 防爆合格证编号 | CNEX21.4049X |
外形尺寸标注（单位以mm）：49、20.0、81.5、10、50、有效行程、60、57、0.5、25、M18x1.5、Ø10.0
24油缸盖加工细节
要求平面直径最少范围：Ø35
尺寸标注：M18x1.5、∇Rmax 1.6、Ø13、24、27
注意
钻孔与螺纹必须与35mm的平面范围垂直，而且与活塞杆同心
29模拟电压/电流输出
外径33mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 1 |
尺寸标注：Ø33、Ø13.5、Ø8、4.3、24、8、4.5、M4
外径25mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 3 |
尺寸标注：Ø25、Ø12.5、Ø3.2、18.5、8、M3
36配件（续）
| 项目 | 参数 |
|---|---|
| 材料 | 塑料 |
| 重量 | 约8 g |
外径33mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 2 |
| 材料 | 塑料 |
外径25mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 4 |
| 材料 | 塑料 |
外径32mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径32mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 2 0 |
尺寸标注：Ø32、Ø13、Ø8、4.3、22.5、8、4.5
外径60mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径60mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 3 0 |
尺寸标注：Ø60、Ø48、Ø30、Ø4.5、15
| 项目 | 参数 |
|---|---|
| 材料 | 塑料 |
| 重量 | 约30 g |
外径32mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径32mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 2 1 |
| 材料 | 塑料 |
技术参数（文字整理）
| 订货编号 | 17EX |
|---|---|
| 输出 | 电压/电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 无限（取决于控制器 A/D 与电源纹波） |
| 重复精度 | < ±0.005% FS |
| 非线性度 | < ±0.02% FS（最大 ±90μm） |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2500mm） |
| 供应电源 | +12Vdc |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 用电量 | 约 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | 直出电缆 |
| 工作温度 | -40℃～75℃，湿度 90%，不能结露 |
| 防护等级 | IP67（直出电缆） |
| 振荡指标 | 15g / 10-2000Hz / IEC 68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC 68-2-27 |
| EMC | 放射 EN61000-6-3，抗扰 EN61000-6-2、EN61000-4-2/3/4/6 |
| 防爆标志 | Ex ia IIB T4 Ga |
| 防爆合格证编号 | CNEx26.3453X（有效期 2026-09-09 至 2031-09-08） |
| 本安参数 | Ui=12VDC，Ii=200mA，Pi=0.6W，Ci=8μF，Li=0.05mH |
| 执行标准 | Q/DMZ002—2026；GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 总装图号 | EX-00.0 |
| 安装螺纹 | M18×1.5 |
| 测杆直径 | Ø10.0mm |
| 死区 | 头部侧约 50mm / 尾端约 60mm |
安装与接线要点
- 直出电缆接线：红 +12V、蓝 0Vdc、黑信号输出、白信号回路、黄/绿悬空。
- 油缸盖加工：平面 ≥Ø35mm，通孔 Ø13mm，密封面 Rmax 1.6；钻孔与螺纹须与活塞杆同心。
- 可选 Ø33mm（1700 951 001）或 Ø25mm（1700 951 003）环形磁石，并配合非导磁垫片。
- 本页下方技术图册为早期印刷资料，图上印制的防爆合格证编号 CNEx21.4049X 为旧版（已于 2026-10-19 到期），17EX 当前有效证号为 CNEx26.3453X（有效期 2026-09-09 至 2031-09-08）；参数以页面上方技术参数表为准。
常见问题
本安防爆磁致伸缩位移传感器 的测量原理和主要特点是什么？
Germanjet德敏哲17ex本安防爆磁致伸缩位移传感器按 GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型"i"保护的设备》的要求研制、设计、制造。主要特点包括：本安防爆认证 Ex ia IIB T4 Ga，防爆合格证号 CNEx26.3453X；符合 GB/T 3836.1-2021 / GB/T 3836.4-2021，可用于 0 区；油缸内置安装，非接触测量，免维护、
本安防爆磁致伸缩位移传感器 有哪些主要技术参数？
主要技术参数：订货编号：17EX；输出：电压/电流输出；测量数据：直线位移；分辨率：无限（取决于控制器 A/D 与电源纹波）；重复精度：< ±0.005% FS。更完整参数请查看上方技术参数表。
本安防爆磁致伸缩位移传感器 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 本安防爆磁致伸缩位移传感器 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
