本安防爆回弹式位移变送器（传感器）

更新时间：

DT防爆位移变送器（以下简称传感器）经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了"防爆合格证"，防爆标志为Ex ia IIC T5 Ga,防爆合格证号为CNEx20.1164x。

  • ✓ 安装须按说明书做限能与接地施工，信号经安全栅接入系统，测头应垂直压在被测面上
咨询选型 / 索样 查看技术图册（5）

技术图册与资料

1 本安防爆回弹式位移变送器（传感器） 规格图片 · 长图
本安防爆回弹式位移变送器（传感器）
2 本安防爆回弹式位移变送器（传感器） 规格图片 · 长图
本安防爆回弹式位移变送器（传感器）
3 本安防爆回弹式位移变送器（传感器） 规格图片 · 长图
本安防爆回弹式位移变送器（传感器）
4 本安防爆回弹式位移变送器（传感器） 规格图片 · 长图
本安防爆回弹式位移变送器（传感器）
5 本安防爆回弹式位移变送器（传感器） 规格图片 · 长图
本安防爆回弹式位移变送器（传感器）

技术参数与规格说明

31 项 4 节 6 表 2 列

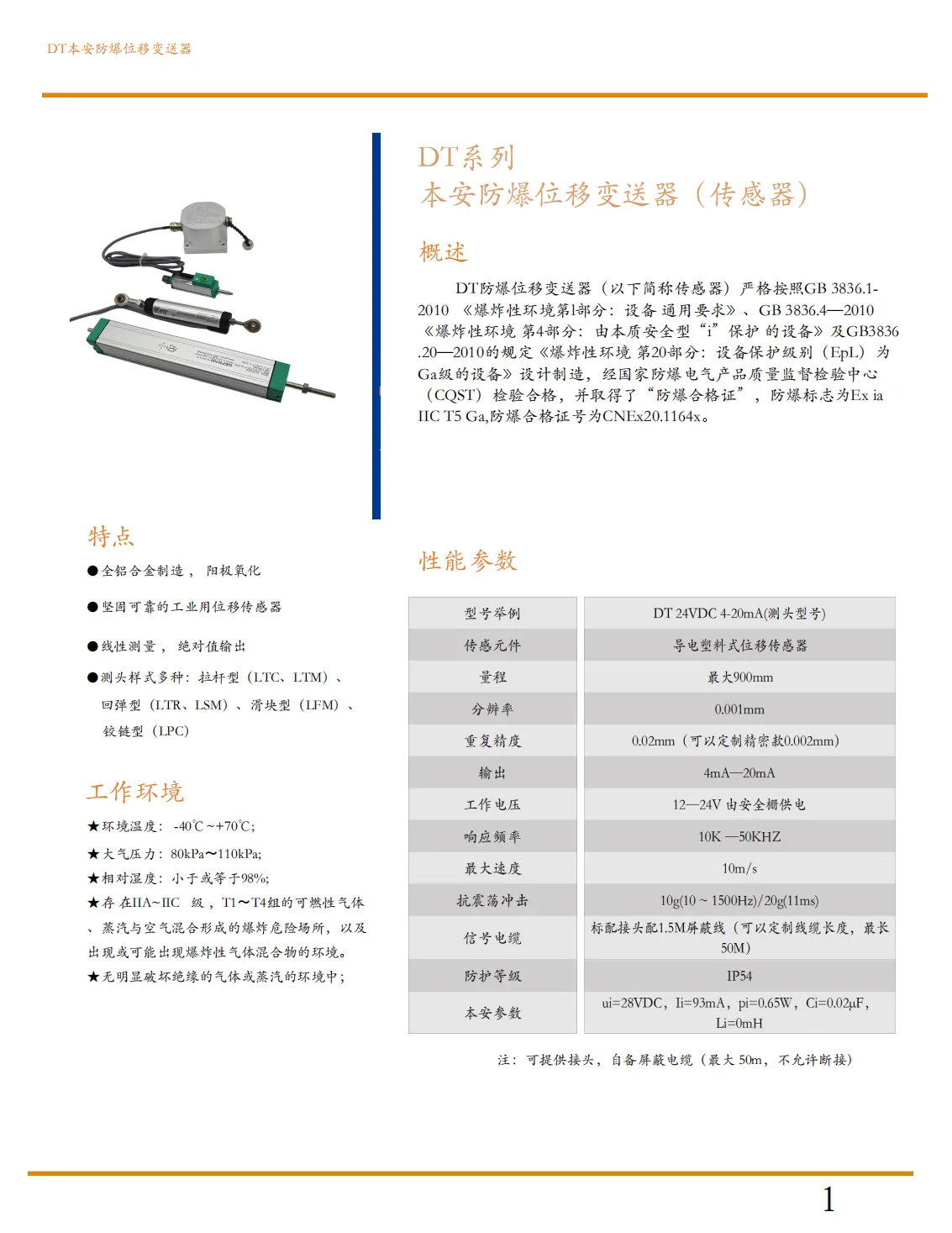

01DT系列本安防爆位移变送器（传感器）

概述

DT防爆位移变送器（以下简称传感器）严格按照GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.4—2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》及GB3836.20—2010的规定《爆炸性环境 第20部分：设备保护级别（EPL）为Ga级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了“防爆合格证”，防爆标志为Ex ia IIC T5 Ga，防爆合格证号为CNEx20.1164x。

特点

  • 全铝合金制造，阳极氧化
  • 坚固可靠的工业用位移传感器
  • 线性测量，绝对值输出
  • 测头样式多种：拉杆型（LTC、LTM）、回弹型（LTR、LSM）、滑块型（LFM）、铰链型（LPC）

工作环境

  • 环境温度：-40℃～+70℃
  • 大气压力：80kPa～110kPa
  • 相对湿度：小于或等于98%
  • 存在IIA～IIC 级，T1～T4组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境
  • 无明显破坏绝缘的气体或蒸汽的环境中

性能参数

参数规格
型号举例DT 24VDC 4-20mA（测头型号）
传感元件导电塑料式位移传感器
量程最大900mm
分辨率0.001mm
重复精度0.02mm（可以定制精密款0.002mm）
输出4mA—20mA
工作电压12—24V 由安全栅供电
响应频率10K—50KHZ
最大速度10m/s
抗震荡冲击10g（10～1500Hz）/20g（11ms）
信号电缆标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M）
防护等级IP54
本安参数ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH

注：可提供接头，自备屏蔽电缆（最大50m，不允许断接）

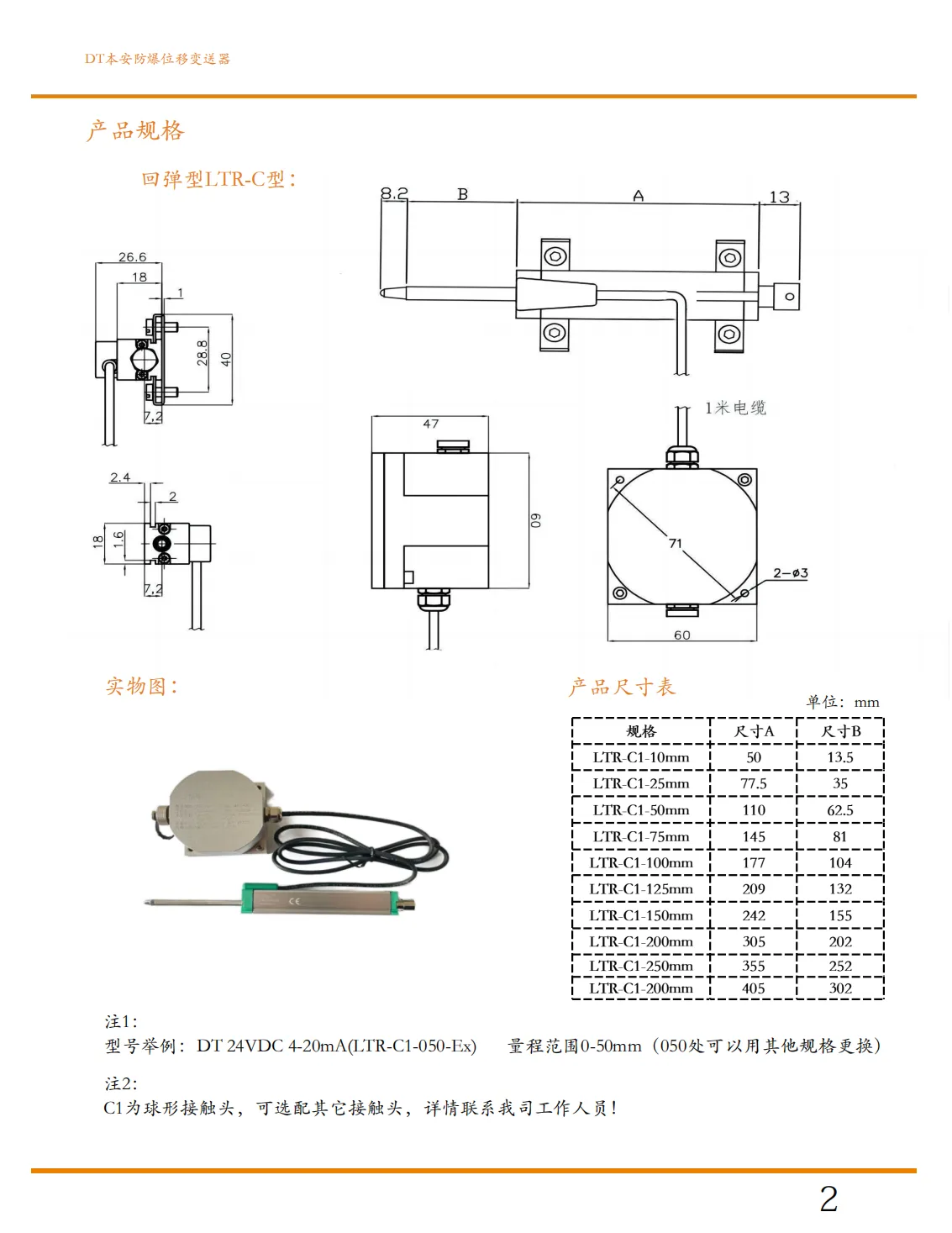

11产品规格

回弹型LTR-C型

外形尺寸图标注（单位：mm）：8.2、B、A、13、26.6、18、1、28.8、40、2.4、2、18、1.6、1、7.2、47、60、71、2-Φ3；1米电缆。

产品尺寸表

规格尺寸A尺寸B
LTR C1-10mm5013.5
LTR C1-25mm77.535
LTR C1-50mm11062.5
LTR C1-75mm14581
LTR C1-100mm177104
LTR C1-125mm209132
LTR C1-150mm242155
LTR C1-200mm305202
LTR C1-250mm355252
LTR C1-300mm405302

注1：型号举例：DT 24VDC 4-20mA（LTR-C1-050-Ex） 量程范围0-50mm（050处可以用其他规格更换）。

注2：C1为球形接触头，可选配其它接触头，详情联系我司工作人员！

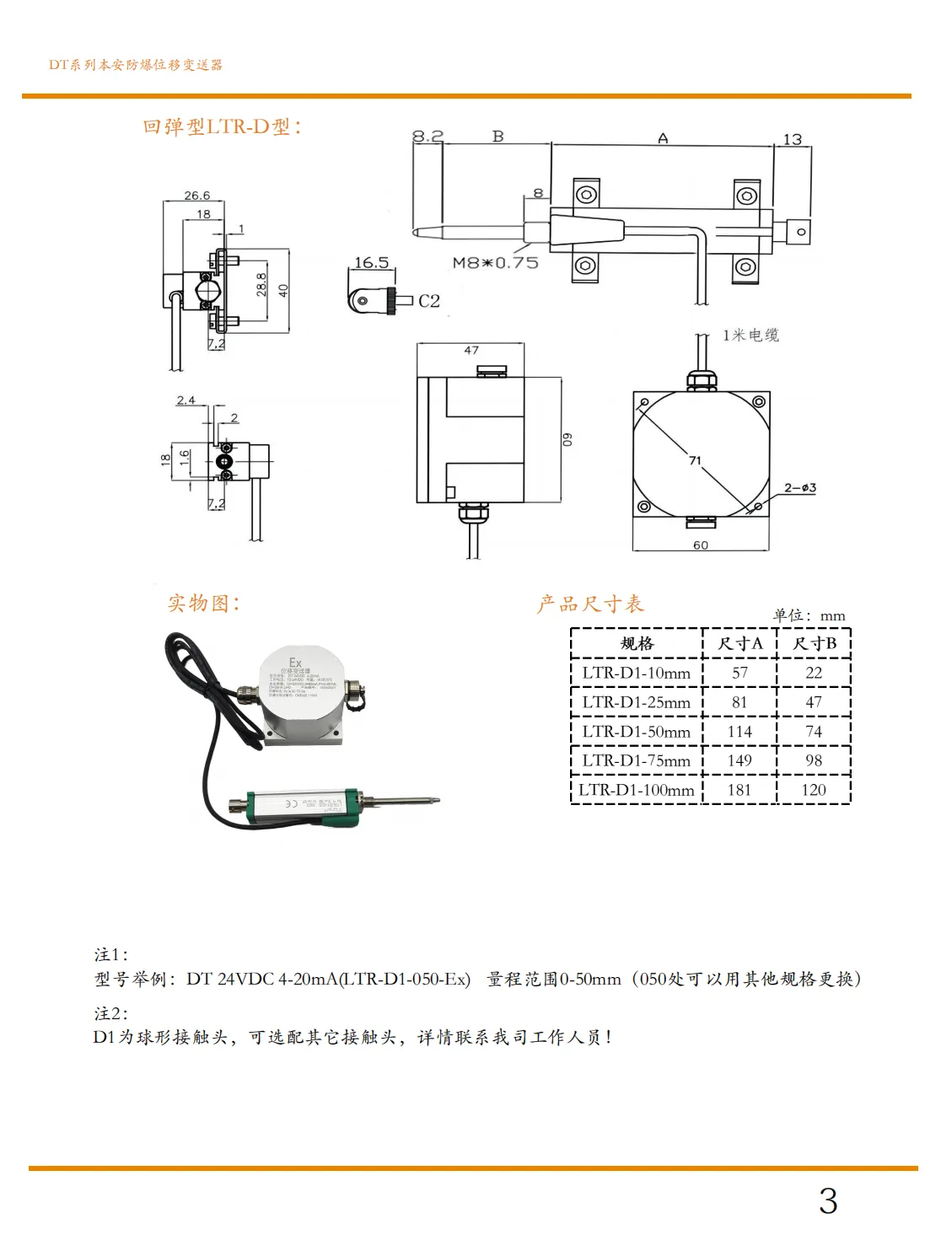

回弹型LTR-D型

外形尺寸图标注（单位：mm）：8.2、B、A、13、26.6、18、1、28.8、40、2.4、2、18、1.6、1、7.2、16.5、M8×0.75、C2、47、60、71、2-Φ3；1米电缆。

规格尺寸A尺寸B
LTR-D1-10mm5722
LTR-D1-25mm8147
LTR-D1-50mm11474
LTR-D1-75mm14998
LTR-D1-100mm181120

注1：型号举例：DT 24VDC 4-20mA（LTR-D1-050-Ex） 量程范围0-50mm（050处可以用其他规格更换）。

注2：D1为球形接触头，可选配其它接触头，详情联系我司工作人员！

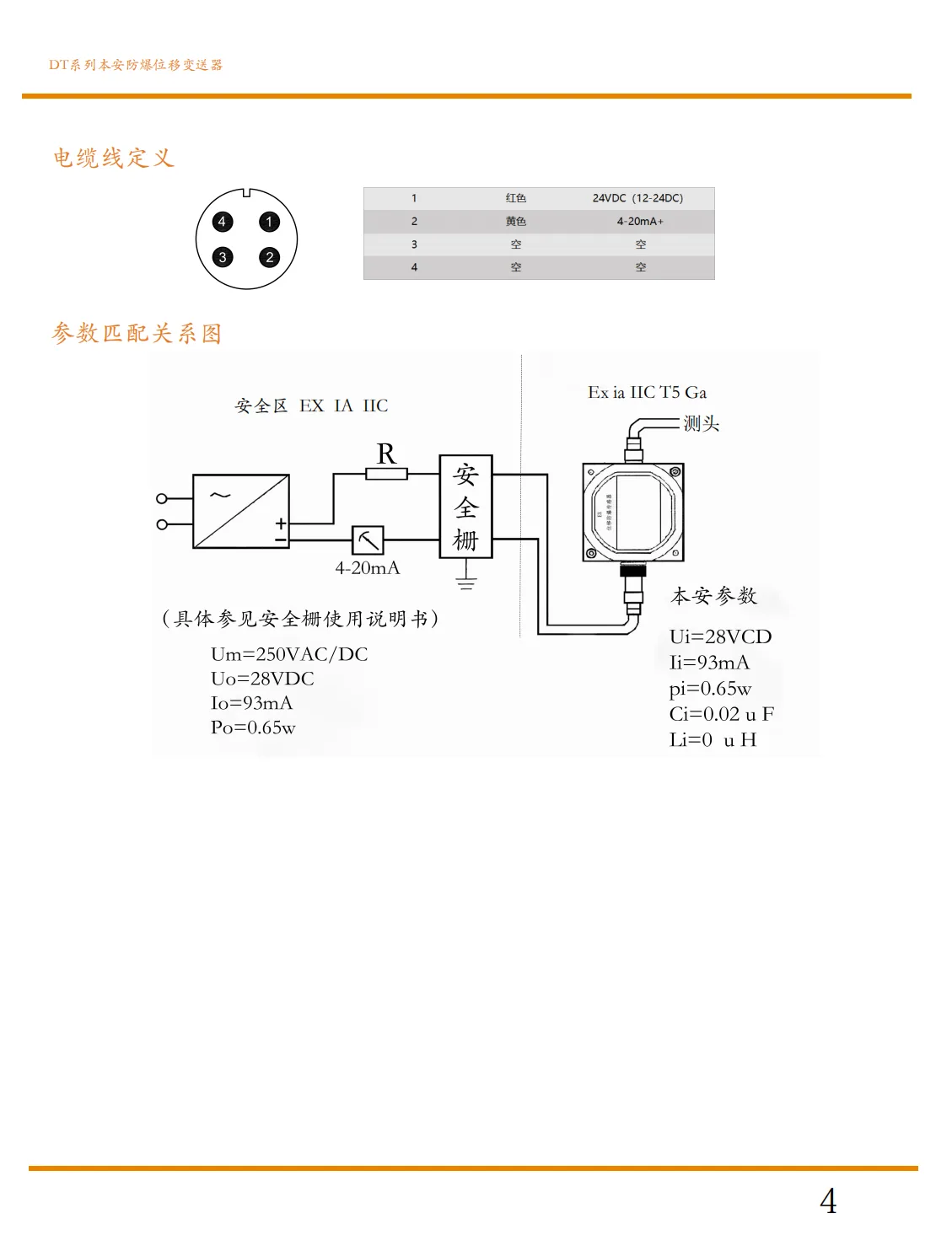

23电缆线定义

引脚颜色功能
1红色24VDC（12-24DC）
2黄色4-20mA+
3空空
4空空

25参数匹配关系图

安全区 EX IA IIC 经安全栅连接至 Ex ia IIC T5 Ga 测头。（具体参见安全栅使用说明书）

侧参数
安全栅侧Um=250VAC/DC，Uo=28VDC，Io=93mA，Po=0.65w
本安侧Ui=28VCD，Ii=93mA，pi=0.65w，Ci=0.02uF，Li=0uH

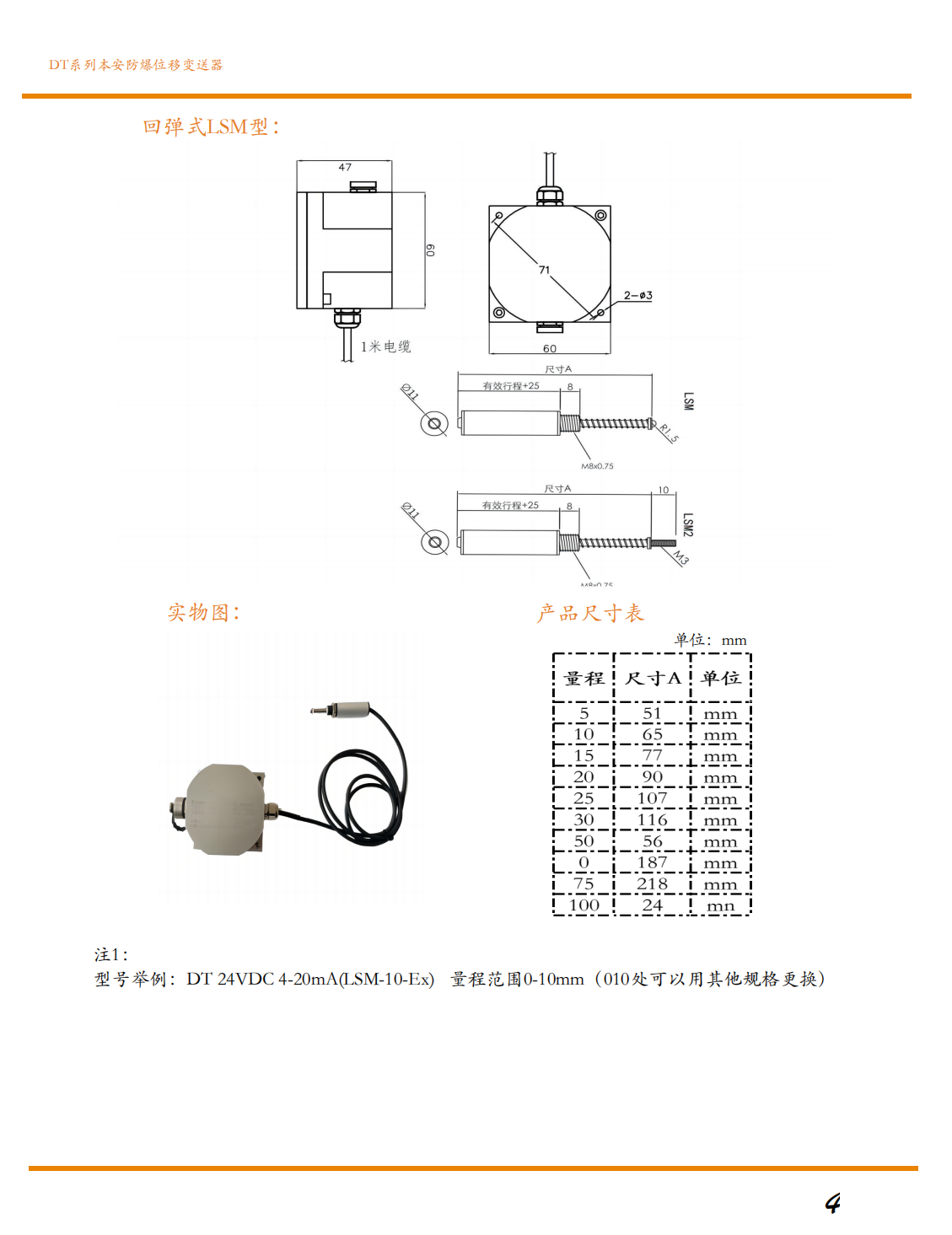

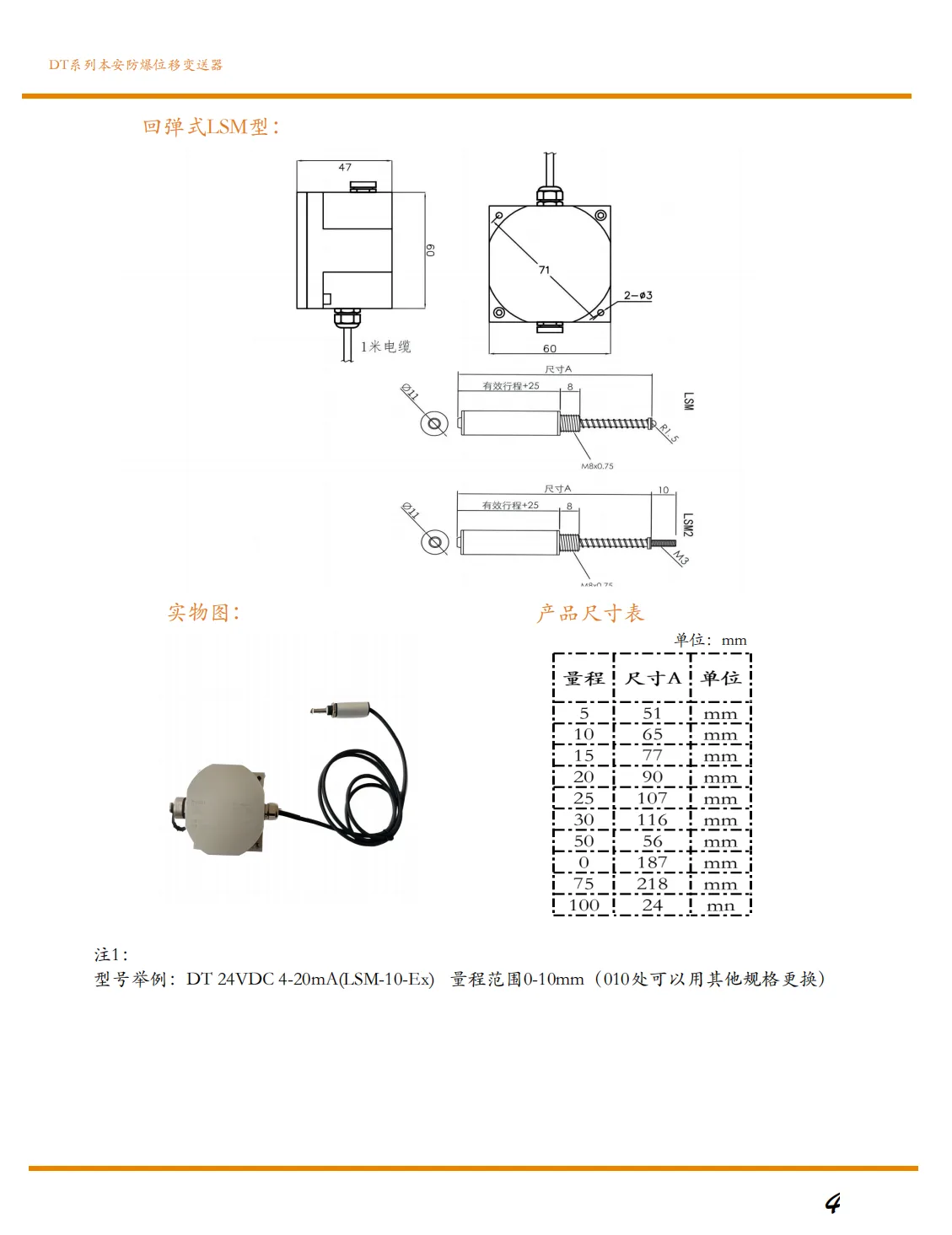

回弹式LSM型

外形尺寸图标注（单位：mm）：47、60、71、2-Φ3、1米电缆；测杆 Φ10、M6×0.75、M3×0.5、有效行程+25、尺寸A。

量程尺寸A单位
551mm
1065mm
1577mm
2090mm
25107mm
30116mm
5056mm
0187mm
75218mm
10024mm

注1：型号举例：DT 24VDC 4-20mA（LSM-10-Ex） 量程范围0-10mm（010处可以用其他规格更换）。

技术参数（文字整理）

型号举例 DT 24VDC 4-20mA（测头型号）
传感元件 导电塑料式位移传感器
量程 最大900mm
分辨率 0.001mm
重复精度 0.02mm（可以定制精密款0.002mm）
输出 4mA—20mA
工作电压 12—24V 由安全栅供电
响应频率 10K—50KHZ
最大速度 10m/s
抗震荡冲击 10g（10～1500Hz）/20g（11ms）
信号电缆 标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M）
防护等级 IP54
本安参数 ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH
LTR C1-10mm 尺寸A 50；尺寸B 13.5
LTR C1-25mm 尺寸A 77.5；尺寸B 35
LTR C1-50mm 尺寸A 110；尺寸B 62.5
LTR C1-75mm 尺寸A 145；尺寸B 81
LTR C1-100mm 尺寸A 177；尺寸B 104
LTR C1-125mm 尺寸A 209；尺寸B 132
LTR C1-150mm 尺寸A 242；尺寸B 155
LTR C1-200mm 尺寸A 305；尺寸B 202
LTR C1-250mm 尺寸A 355；尺寸B 252
LTR C1-300mm 尺寸A 405；尺寸B 302
LTR-D1-10mm 尺寸A 57；尺寸B 22
LTR-D1-25mm 尺寸A 81；尺寸B 47
LTR-D1-50mm 尺寸A 114；尺寸B 74
LTR-D1-75mm 尺寸A 149；尺寸B 98
LTR-D1-100mm 尺寸A 181；尺寸B 120
安全栅侧 Um=250VAC/DC，Uo=28VDC，Io=93mA，Po=0.65w
本安侧 Ui=28VCD，Ii=93mA，pi=0.65w，Ci=0.02uF，Li=0uH

常见问题

本安防爆回弹式位移变送器（传感器） 的测量原理和主要特点是什么？

DT防爆位移变送器（以下简称传感器）经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了"防爆合格证"，防爆标志为Ex ia IIC T5 Ga,防爆合格证号为CNEx20.1164x。

本安防爆回弹式位移变送器（传感器） 有哪些主要技术参数？

主要技术参数：型号举例：DT 24VDC 4-20mA（测头型号）；传感元件：导电塑料式位移传感器；量程：最大900mm；分辨率：0.001mm；重复精度：0.02mm（可以定制精密款0.002mm）。更完整参数请查看上方技术参数表。

本安防爆回弹式位移变送器（传感器） 有现货吗？

常规型号备有现货，交期快，可直接下单或索取样品。

想了解 本安防爆回弹式位移变送器（传感器） 的选型或报价，怎么联系？

欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
