本安防爆滑块型位移变送器（传感器）
技术图册与资料
技术参数与规格说明

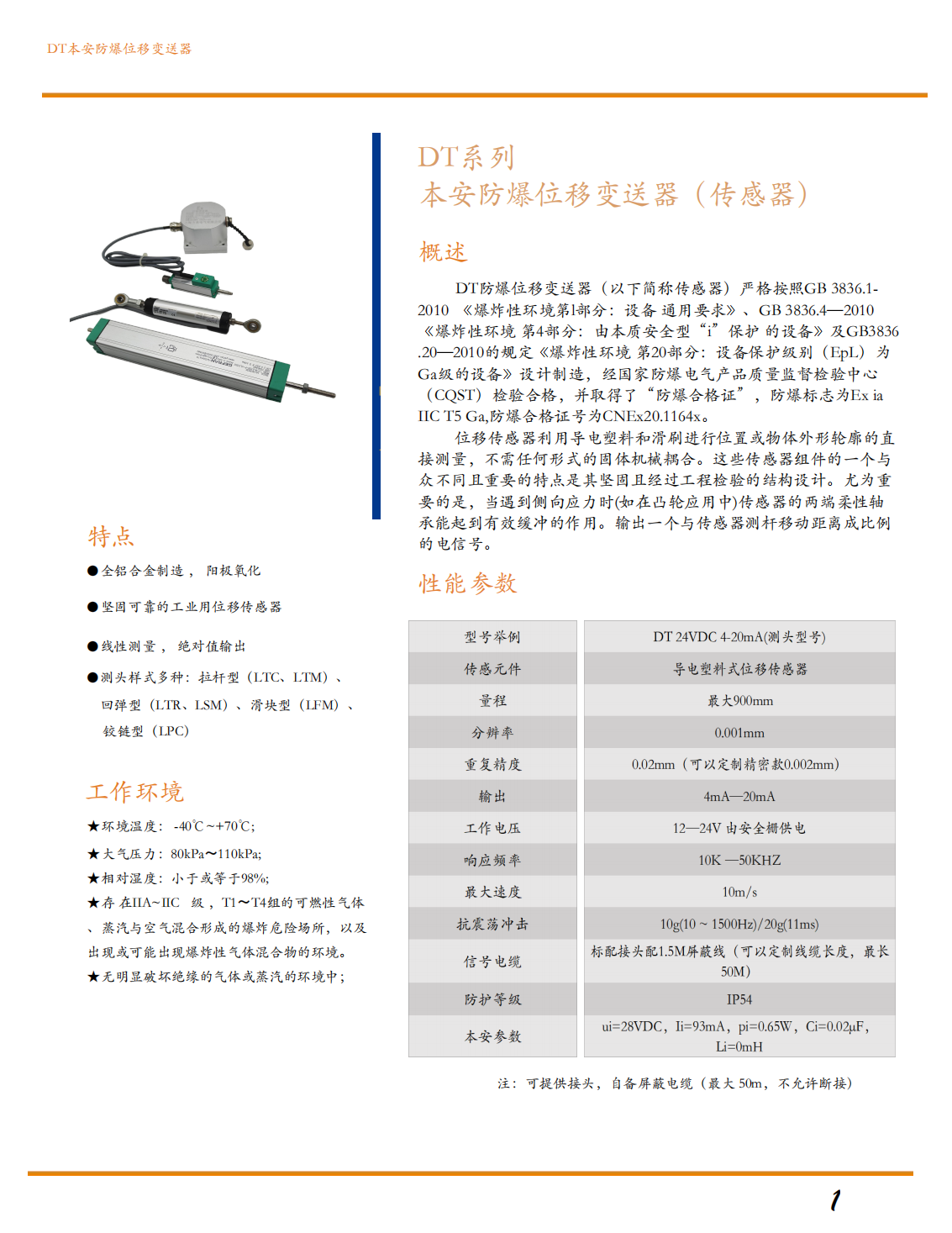

01DT系列本安防爆位移变送器（传感器）
02概述
DT防爆位移变送器（以下简称传感器）严格按照GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.4—2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》及GB3836.20—2010的规定《爆炸性环境 第20部分：设备保护级别（EPL）为Ga级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了“防爆合格证”，防爆标志为Ex ia IIC T5 Ga,防爆合格证号为CNEx20.1164x。
位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量，不需任何形式的固体机械耦合。这些传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是，当遇到侧向应力时（如在凸轮应用中）传感器的两端柔性轴承能起到有效缓冲的作用。输出一个与传感器测杆移动距离成比例的电信号。
05特点
- 全铝合金制造，阳极氧化
- 坚固可靠的工业用位移传感器
- 线性测量，绝对值输出
- 测头样式多种：拉杆型（LTC、LTM）、回弹型（LTR、LSM）、滑块型（LFM）、铰链型（LPC）
07工作环境
- 环境温度：-40℃~+70℃；
- 大气压力：80kPa~110kPa；
- 相对湿度：小于或等于98%；
- 存在IIA~IIC 级，T1~T4组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境；
- 无明显破坏绝缘的气体或蒸汽的环境中；
09性能参数
| 参数 | 规格 |
|---|---|
| 型号举例 | DT 24VDC 4-20mA(测头型号) |
| 传感元件 | 导电塑料式位移传感器 |
| 量程 | 最大900mm |
| 分辨率 | 0.001mm |
| 重复精度 | 0.02mm（可以定制精密款0.002mm） |
| 输出 | 4mA—20mA |
| 工作电压 | 12—24V 由安全栅供电 |
| 响应频率 | 10K—50KHZ |
| 最大速度 | 10m/s |
| 抗震荡冲击 | 10g(10 ~ 1500Hz)/20g(11ms) |
| 信号电缆 | 标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M） |
| 防护等级 | IP54 |
| 本安参数 | ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH |
注：可提供接头，自备屏蔽电缆（最大50m，不允许断接）
技术参数（文字整理）
| 型号举例 | DT 24VDC 4-20mA(测头型号) |
|---|---|
| 传感元件 | 导电塑料式位移传感器 |
| 量程 | 最大900mm |
| 分辨率 | 0.001mm |
| 重复精度 | 0.02mm（可以定制精密款0.002mm） |
| 输出 | 4mA—20mA |
| 工作电压 | 12—24V 由安全栅供电 |
| 响应频率 | 10K—50KHZ |
| 最大速度 | 10m/s |
| 抗震荡冲击 | 10g(10 ~ 1500Hz)/20g(11ms) |
| 信号电缆 | 标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M） |
| 防护等级 | IP54 |
| 本安参数 | ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH |
常见问题
本安防爆滑块型位移变送器（传感器） 的测量原理和主要特点是什么？
DT防爆位移变送器（以下简称传感器）设备保护级别（EpL）为Ga级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了"防爆合格证"，防爆标志为Ex ia IIC T5 Ga,防爆合格证号为CNEx20.1164x 。
本安防爆滑块型位移变送器（传感器） 有哪些主要技术参数？
主要技术参数：型号举例：DT 24VDC 4-20mA(测头型号)；传感元件：导电塑料式位移传感器；量程：最大900mm；分辨率：0.001mm；重复精度：0.02mm（可以定制精密款0.002mm）。更完整参数请查看上方技术参数表。
本安防爆滑块型位移变送器（传感器） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 本安防爆滑块型位移变送器（传感器） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
