本安防爆拉杆式位移变送器（传感器）
技术图册与资料
技术参数与规格说明

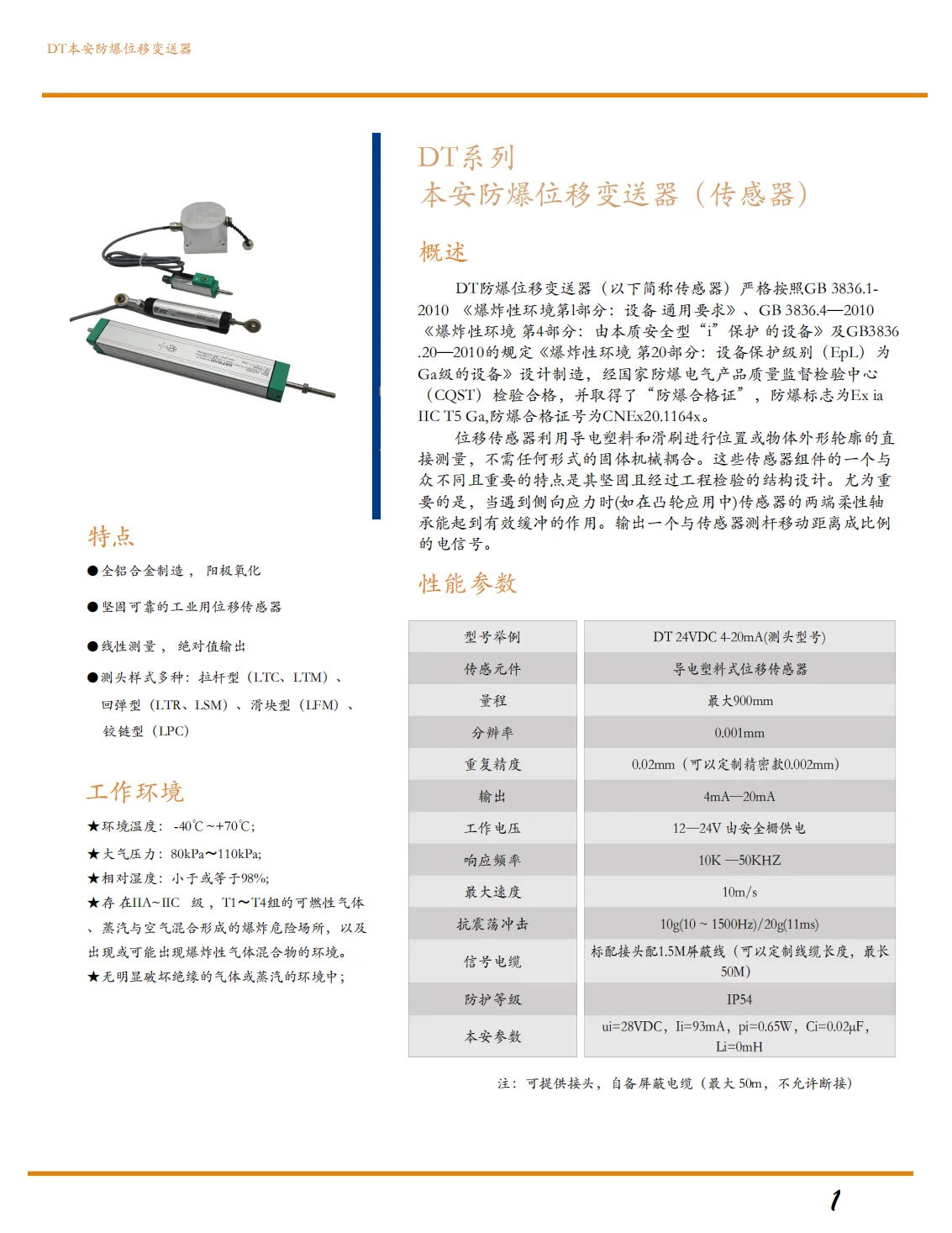

01DT系列本安防爆位移变送器（传感器）
02概述
DT防爆位移变送器（以下简称传感器）严格按照GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.4—2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》及GB3836.20—2010的规定《爆炸性环境 第20部分：设备保护级别（EPL）为Ga级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了“防爆合格证”，防爆标志为Ex ia IIC T5 Ga,防爆合格证号为CNEx20.1164x。
位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量，不需任何形式的固体机械耦合。这些传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是，当遇到侧向应力时（如在凸轮应用中）传感器的两端柔性轴承能起到有效缓冲的作用。输出一个与传感器测杆移动距离成比例的电信号。
05特点
- 全铝合金制造，阳极氧化
- 坚固可靠的工业用位移传感器
- 线性测量，绝对值输出
- 测头样式多种：拉杆型（LTC、LTM）、回弹型（LTR、LSM）、滑块型（LFM）、铰链型（LPC）
07工作环境
- 环境温度：-40℃~+70℃；
- 大气压力：80kPa~110kPa；
- 相对湿度：小于或等于98%；
- 存在IIA~IIC 级，T1~T4组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境；
- 无明显破坏绝缘的气体或蒸汽的环境中；
09性能参数
| 参数 | 规格 |
|---|---|
| 型号举例 | DT 24VDC 4-20mA(测头型号) |
| 传感元件 | 导电塑料式位移传感器 |
| 量程 | 最大900mm |
| 分辨率 | 0.001mm |
| 重复精度 | 0.02mm（可以定制精密款0.002mm） |
| 输出 | 4mA—20mA |
| 工作电压 | 12—24V 由安全栅供电 |
| 响应频率 | 10K—50KHZ |
| 最大速度 | 10m/s |
| 抗震荡冲击 | 10g(10 ~ 1500Hz)/20g(11ms) |
| 信号电缆 | 标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M） |
| 防护等级 | IP54 |
| 本安参数 | ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH |
注：可提供接头，自备屏蔽电缆（最大50m，不允许断接）

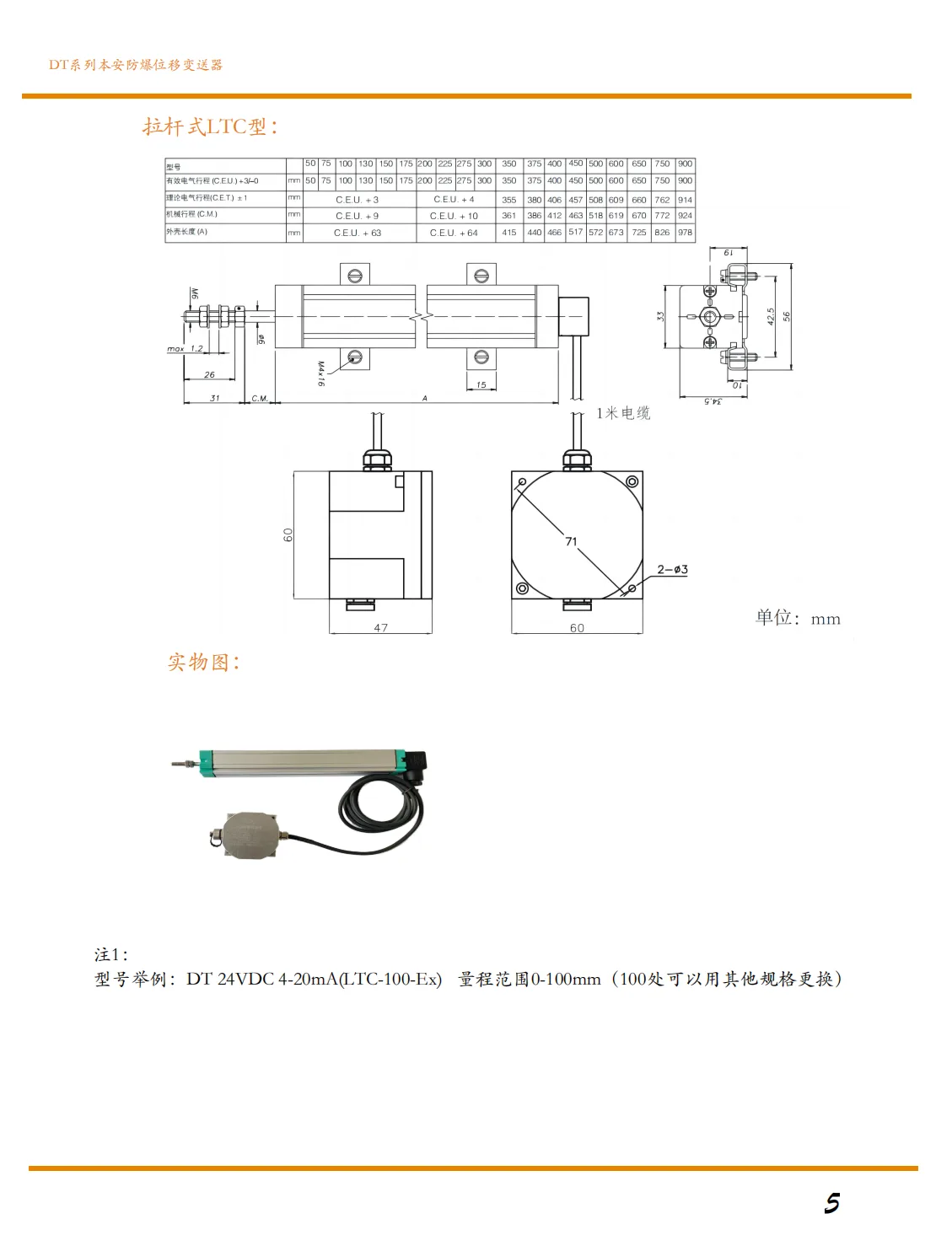

12拉杆式LTC型：
| 型号 | 50 | 75 | 100 | 130 | 150 | 175 | 200 | 225 | 275 | 300 | 350 | 375 | 400 | 450 | 500 | 600 | 650 | 750 | 900 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有效电气行程(C.E.U.)=3A-0 (mm) | 50 | 75 | 100 | 130 | 150 | 175 | 200 | 225 | 275 | 300 | 350 | 375 | 400 | 450 | 500 | 600 | 650 | 750 | 900 |
| 建议电气行程(C.E.T.) x 1 (mm) | C.E.U + 3 | C.E.U + 4 | 355 | 380 | 406 | 457 | 508 | 609 | 660 | 762 | 914 | ||||||||
| 机械行程(M) (mm) | C.E.U + 9 | C.E.U + 10 | 361 | 386 | 412 | 463 | 514 | 617 | 670 | 772 | 924 | ||||||||
| 外壳长度(A) (mm) | C.E.U + 63 | C.E.U + 64 | 415 | 440 | 466 | 517 | 568 | 671 | 724 | 826 | 978 |
14实物图：
注1：
型号举例：DT 24VDC 4-20mA(LTC-100-Ex) 量程范围0-100mm（100处可以用其他规格更换）

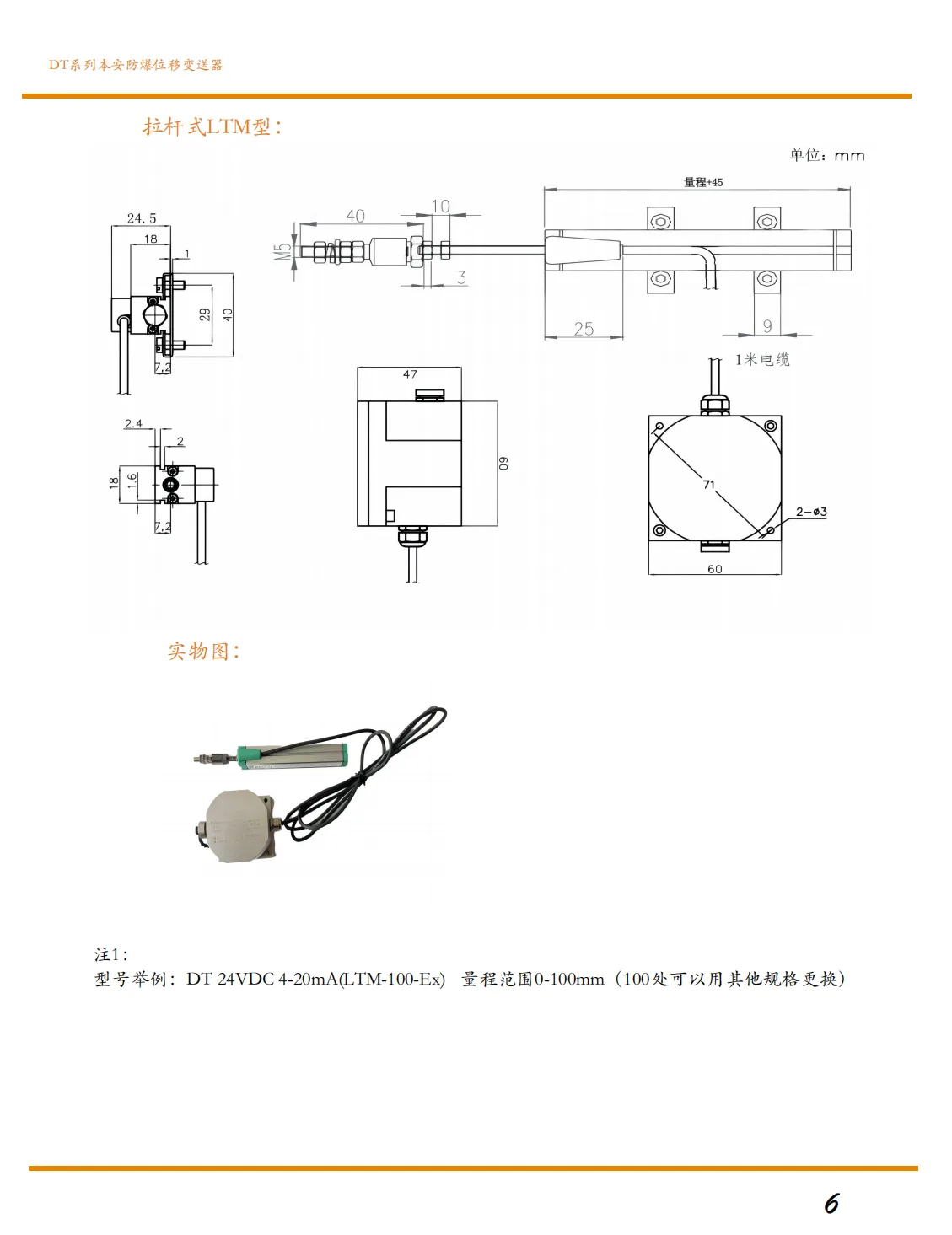

17拉杆式LTM型：
单位：mm
型号举例：DT 24VDC 4-20mA(LTM-100-Ex) 量程范围0-100mm（100处可以用其他规格更换）
20电缆线定义
| 序号 | 颜色 | 定义 |
|---|---|---|
| 1 | 红色 | 24VDC（12-24DC） |
| 2 | 黄色 | 4-20mA+ |
| 3 | 空 | 空 |
| 4 | 空 | 空 |

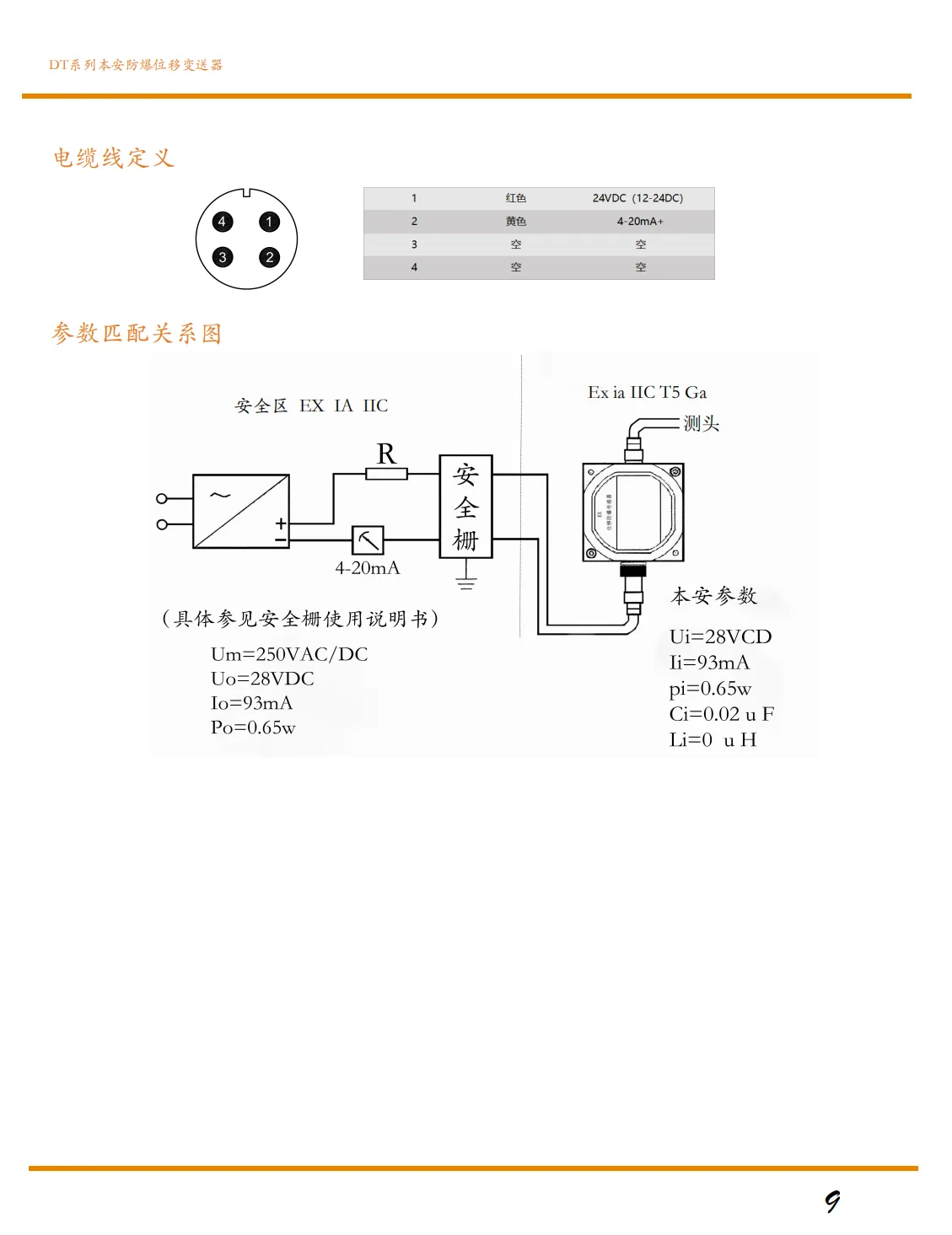

22参数匹配关系图
安全区 EX IA IIC
Ex ia IIC T5 Ga
测头
安全栅
4-20mA
（具体参见安全栅使用说明书）
Um=250VAC/DC
Uo=28VDC
Io=93mA
Po=0.65w
本安参数
Ui=28VCD
Ii=93mA
pi=0.65w
Ci=0.02 u F
Li=0 u H

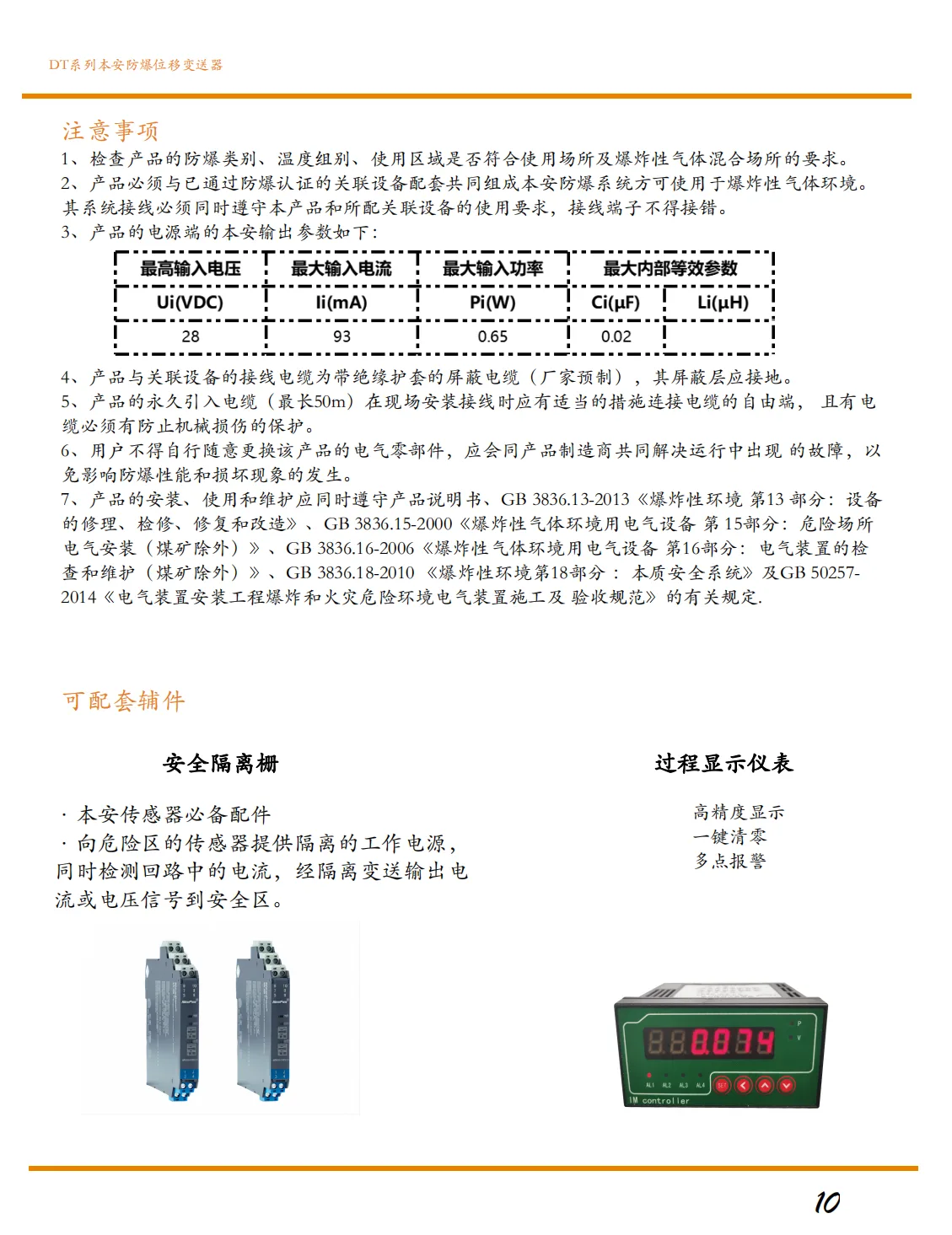

39注意事项
- 1检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
- 2产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统方可使用于爆炸性气体环境。其系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
- 3产品的电源端的本安输出参数如下：
- 4产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），其屏蔽层应接地。
- 5产品的永久引入电缆（最长50m）在现场安装接线时应有适当的措施连接电缆的自由端，且有电缆必须有防止机械损伤的保护。
- 6用户不得自行随意更换该产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
- 7产品的安装、使用和维护应同时遵守产品说明书、GB 3836.13-2013《爆炸性环境 第13部分：设备的修理、检修、修复和改造》、GB 3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》、GB 3836.16-2006《爆炸性气体环境用电气设备 第16部分：电气装置的检查和维护（煤矿除外）》、GB 3836.18-2010《爆炸性环境第18部分：本质安全系统》及GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
| 最高输入电压 | 最大输入电流 | 最大输入功率 | 最大内部等效参数 Ci(μF) | 最大内部等效参数 Li(μH) |
|---|---|---|---|---|
| Ui(VDC) | Ii(mA) | Pi(W) | Ci(μF) | Li(μH) |
| 28 | 93 | 0.65 | 0.02 |
42可配套辅件
安全隔离栅
- 本安传感器必备配件
- 向危险区的传感器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出电流或电压信号到安全区。
过程显示仪表
- 高精度显示
- 一键清零
- 多点报警
技术参数（文字整理）
| 型号举例 | DT 24VDC 4-20mA(测头型号) |
|---|---|
| 传感元件 | 导电塑料式位移传感器 |
| 量程 | 最大900mm |
| 分辨率 | 0.001mm |
| 重复精度 | 0.02mm（可以定制精密款0.002mm） |
| 输出 | 4mA—20mA |
| 工作电压 | 12—24V 由安全栅供电 |
| 响应频率 | 10K—50KHZ |
| 最大速度 | 10m/s |
| 抗震荡冲击 | 10g(10 ~ 1500Hz)/20g(11ms) |
| 信号电缆 | 标配接头配1.5M屏蔽线（可以定制线缆长度，最长50M） |
| 防护等级 | IP54 |
| 本安参数 | ui=28VDC，Ii=93mA，pi=0.65W，Ci=0.02μF，Li=0mH |
| Ui(VDC) | 最大输入电流 Ii(mA)；最大输入功率 Pi(W)；最大内部等效参数 Ci(μF) Ci(μF)；最大内部等效参数 Li(μH) Li(μH) |
