DT角度传感器（本安防爆）

DT防爆角度位移传感器经国家防爆电气产品质量监督检验中心(CQST）检验合格,并取得了 "防爆合格证",防爆标志为ExiaIICT5 Ga,防爆合格证号为CNEx20.1164x。

✓ 按GB3836设计，须经安全栅接入系统，轴伸和法兰请对照开孔图加工，避免强磁体靠近影响霍尔元件
✓ 用于爆炸性环境转角检测，须经安全栅接入，避免强磁体靠近霍尔元件造成角度跳变
✓ 防爆合格证&quot
✓ ,防爆标志为ExiaIICT5 Ga,防爆合格证号为CNEx20.1164x

咨询选型 / 索样查看技术图册（3）

技术图册与资料

技术参数与规格说明

46 项 11 节 3 表 6 列

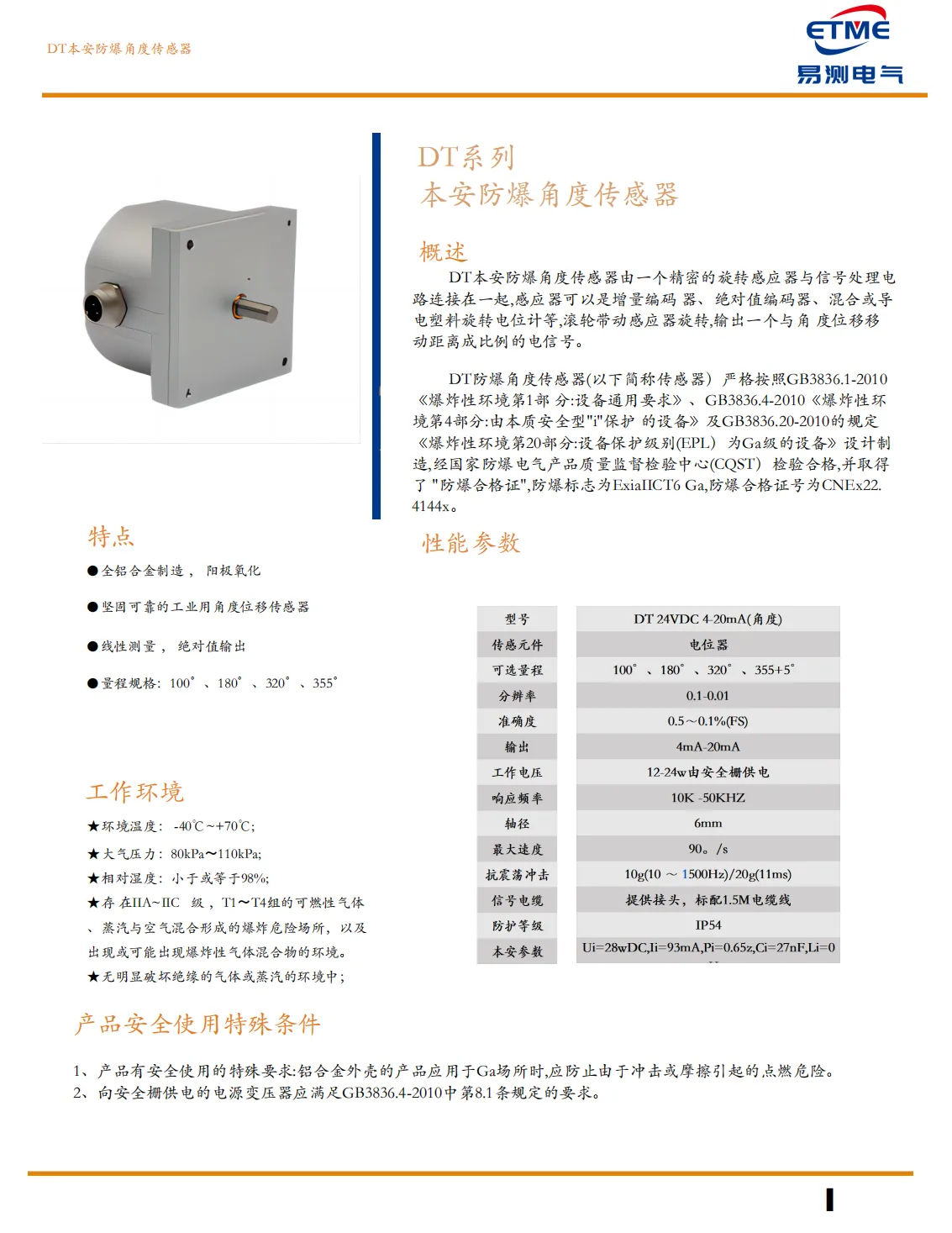

01DT系列本安防爆角度传感器

02概述

DT本安防爆角度传感器由一个精密的旋转感应器与信号处理电路连接在一起，感应器可以是增量编码器、绝对值编码器、混合或导电塑料旋转电位计等，滚轮带动感应器旋转，输出一个与角度位移移动距离成比例的电信号。

DT防爆角度传感器（以下简称传感器）严格按照GB3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》及GB3836.20-2010的规定《爆炸性环境第20部分：设备保护级别（EPL）为Ga级的设备》设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格，并取得了“防爆合格证”，防爆标志为ExiaIICT6 Ga，防爆合格证号为CNEx22.4144x。

05特点

全铝合金制造，阳极氧化
坚固可靠的工业用角度位移传感器
线性测量，绝对值输出
量程规格：100°、180°、320°、355°

07工作环境

环境温度：-40℃~+70℃；
大气压力：80kPa~110kPa；
相对湿度：小于或等于98%；
存在IIA~IIC 级，T1~T4组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境；
无明显破坏绝缘的气体或蒸汽的环境中；

09性能参数

参数	规格
型号	DT 24VDC 4-20mA(角度)
传感元件	电位器
可选量程	100°、180°、320°、355+5°
分辨率	0.1-0.01
准确度	0.5～0.1%(FS)
输出	4mA-20mA
工作电压	12-24v由安全栅供电
响应频率	10K-50KHZ
轴径	6mm
最大速度	90°/s
抗震落冲击	10g(10～1500Hz)/20g(11ms)
信号电缆	提供接头，标配1.5M电缆线
防护等级	IP54
本安参数	Ui=28vDC，Ii=93mA，Pi=0.65z，Ci=27nF，Li=0

11产品安全使用特殊条件

1产品有安全使用的特殊要求：铝合金外壳的产品应用于Ga场所时，应防止由于冲击或摩擦引起的点燃危险。
2向安全栅供电的电源变压器应满足GB3836.4-2010中第8.1条规定的要求。

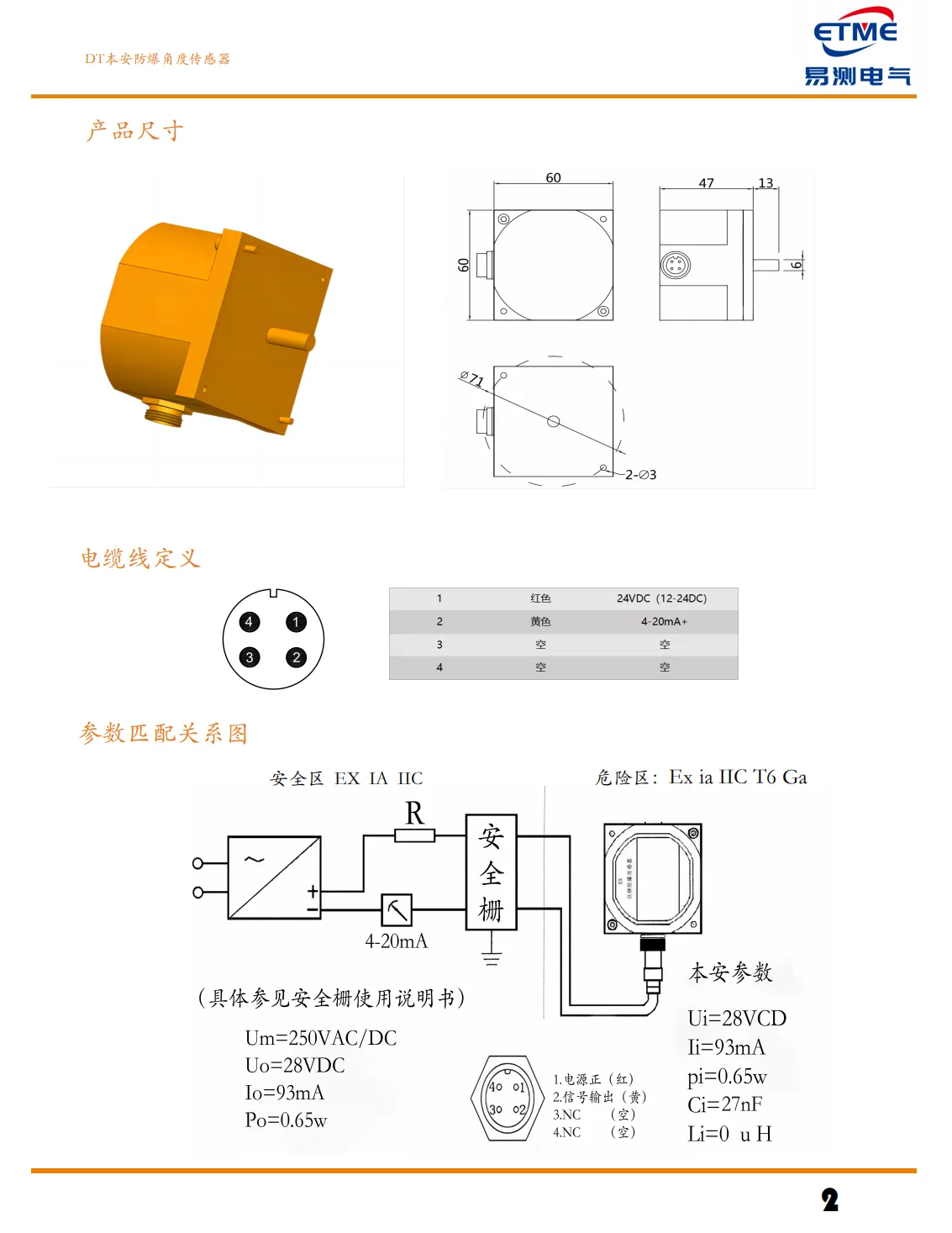

13产品尺寸

单位：mm

15电缆线定义

序号	颜色	定义
1	红色	24VDC（12-24DC）
2	黄色	4-20mA+
3	空	空
4	空	空

17参数匹配关系图

安全区 EX IA IIC

危险区：Ex ia IIC T6 Ga

安全栅

4-20mA

测头

（具体参见安全栅使用说明书）

Um=250VAC/DC

Uo=28VDC

Io=93mA

Po=0.65w

1.电源正（红）

2.信号输出（黄）

3.NC（空）

4.NC（空）

本安参数

Ui=28VCD

Ii=93mA

pi=0.65w

Ci=27nF

Li=0 u H

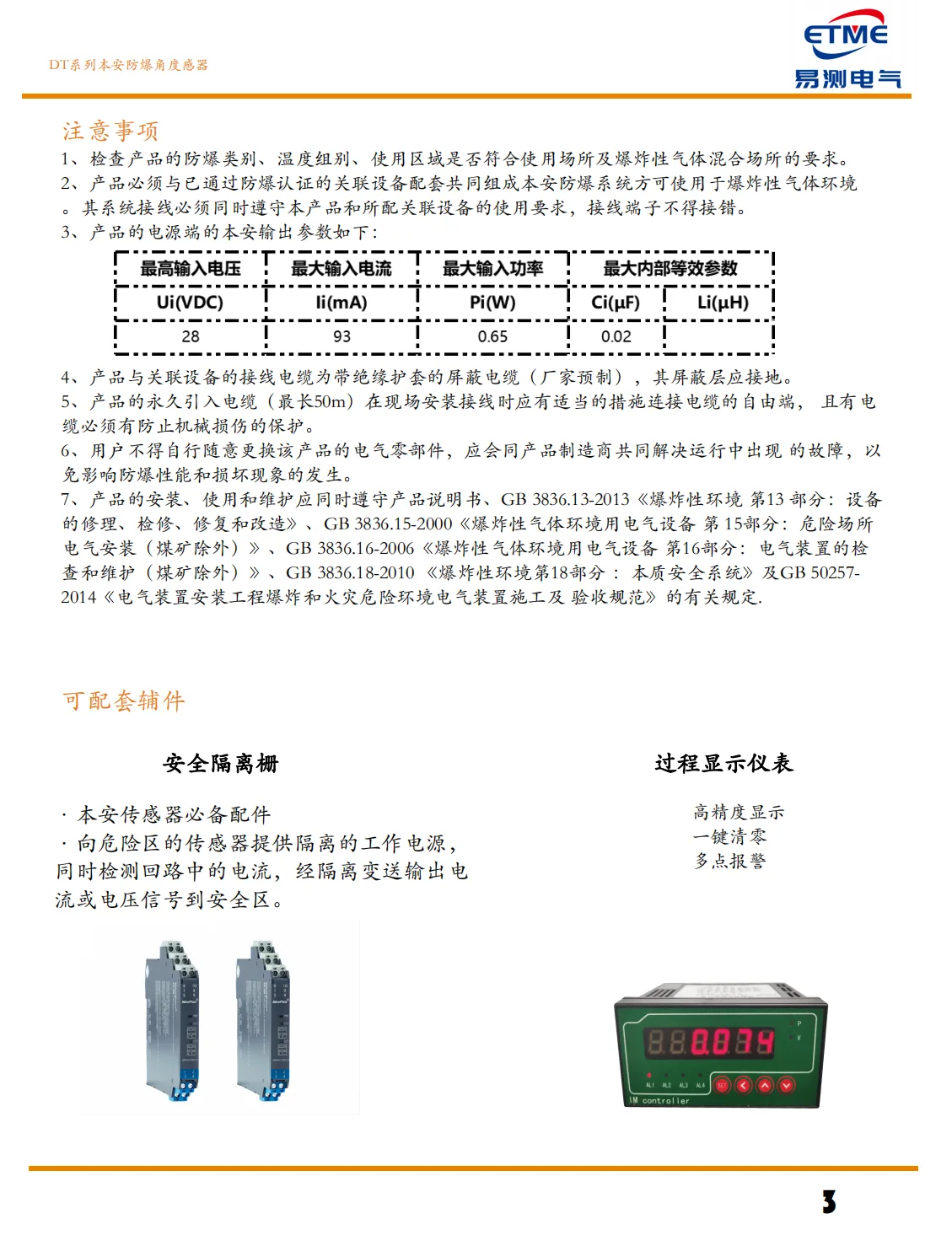

39注意事项

1检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
2产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统方可使用于爆炸性气体环境。其系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
3产品的电源端的本安输出参数如下：
4产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），其屏蔽层应接地。
5产品的永久引入电缆（最长50m）在现场安装接线时应有适当的措施连接电缆的自由端，且有电缆必须有防止机械损伤的保护。
6用户不得自行随意更换该产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
7产品的安装、使用和维护应同时遵守产品说明书、GB 3836.13-2013《爆炸性环境第13部分：设备的修理、检修、修复和改造》、GB 3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》、GB 3836.16-2006《爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外）》、GB 3836.18-2010《爆炸性环境第18部分：本质安全系统》及GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
