FCD型角度传感器（霍尔原理）
技术图册与资料
技术参数与规格说明

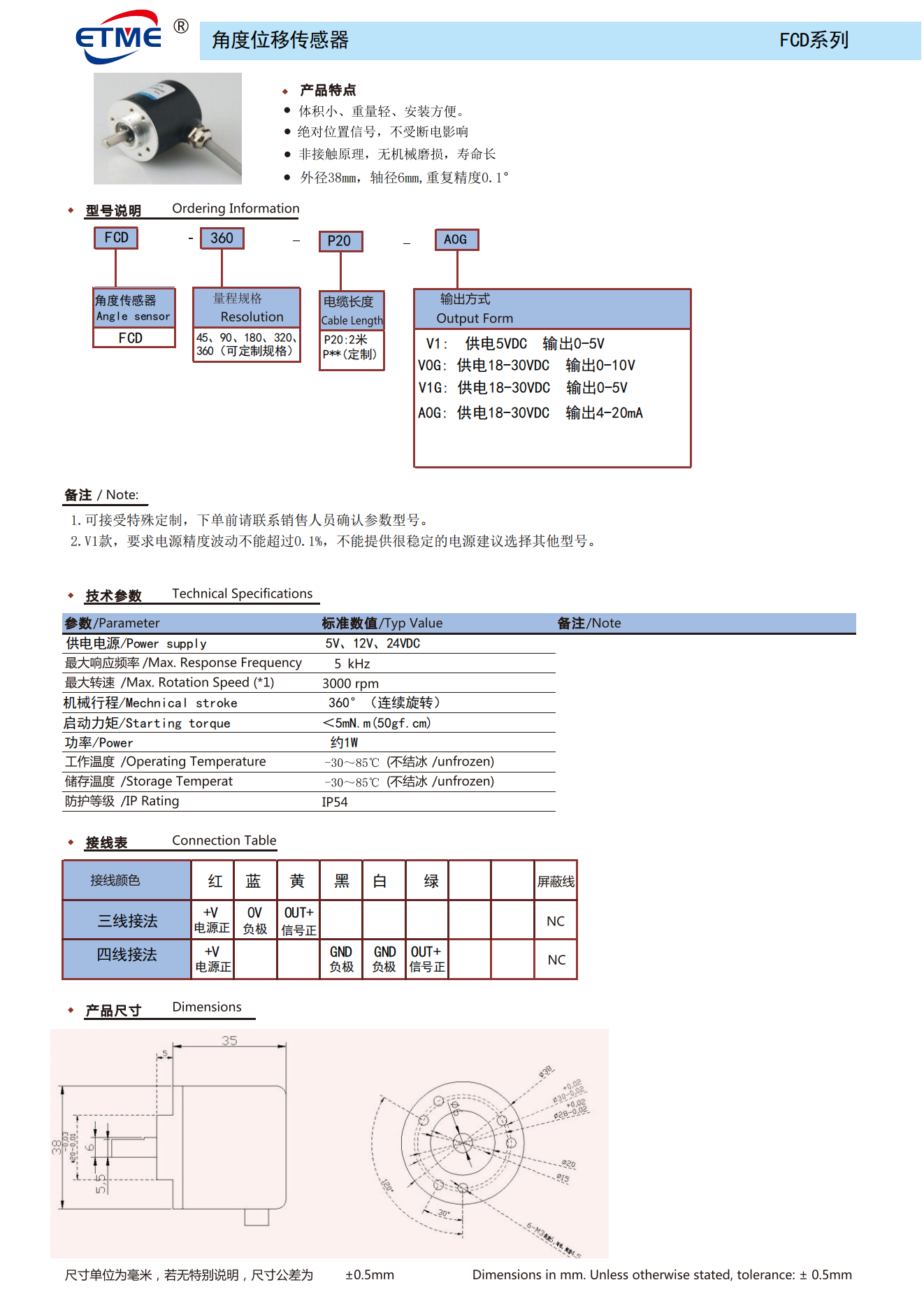

01FCD系列 角度位移传感器
产品特点
- 体积小、重量轻、安装方便
- 绝对位置信号，不受断电影响
- 非接触原理，无机械磨损，寿命长
- 外径38mm，轴径6mm，重复精度0.1°
型号说明 (Ordering Information)
FCD-360-P20-A0G
- FCD：角度传感器 Angle sensor
- 360：量程规格 Resolution（45、90、180、320、360 可定制规格）
- P20：电缆长度 Cable Length（P20：2米，P**(定制)）
- A0G：输出方式 Output Form
输出方式
| 代码 | 供电 | 输出 |
|---|---|---|
| V1 | 供电5VDC | 输出0-5V |
| V0G | 供电18-30VDC | 输出0-10V |
| V1G | 供电18-30VDC | 输出0-5V |
| A0G | 供电18-30VDC | 输出4-20mA |
备注
- 1可接受特殊定制，下单前请联系销售人员确认参数型号。
- 2V1款，要求电源精度波动不超过0.1%，不能提供很稳定的电源建议选择其他型号。
技术参数 (Technical Specifications)
| 参数 / Parameter | 标准数值 / Typ Value | 备注 / Note |
|---|---|---|
| 供电电源 / Power supply | 5V、12V、24VDC | |
| 最大响应频率 / Max.Response Frequency | 5 kHz | |
| 最大转速 / Max.Rotation Speed (*1) | 3000 rpm | |
| 机械行程 / Mechanical stroke | 360°（连续旋转） | |
| 启动力矩 / Starting torque | <5mN.m (50gf.cm) | |
| 功率 / Power | 约1W | |
| 工作温度 / Operating Temperature | -30~85℃ | 不结冰 / unfrozen |
| 储存温度 / Storage Temperat | -30~85℃ | 不结冰 / unfrozen |
| 防护等级 / IP Rating | IP54 |
接线表 (Connection Table)
| 接线颜色 | 红 | 蓝 | 黄 | 黑 | 白 | 绿 | 屏蔽线 |
|---|---|---|---|---|---|---|---|
| 三线接法 | +V电源正 | 0V负极 | OUT+信号正 | NC | |||
| 四线接法 | +V电源正 | GND负极 | GND负极 | OUT+信号正 | NC |
产品尺寸：外壳长度 35，外径 38。尺寸单位为毫米，若无特别说明，尺寸公差为 ±0.5mm（Dimensions in mm. Unless otherwise stated, tolerance: ± 0.5mm）。
常见问题
FCD型角度传感器（霍尔原理） 的测量原理和主要特点是什么？
FCD绝对值角度位移传感器,内部非接触原理，无机械磨损，寿命长。主要特点包括：FCD绝对值角度位移传感器,内部非接触原理，无机械磨损，寿命长；体积小，重量轻，安装方便；绝对位置信号，不受断电 影响。
FCD型角度传感器（霍尔原理） 有现货吗？
常规型号备有现货，交期快，可直接下单或索取样品。
想了解 FCD型角度传感器（霍尔原理） 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
