GSF系列拉线/拉绳位移传感器
技术图册与资料
技术参数与规格说明

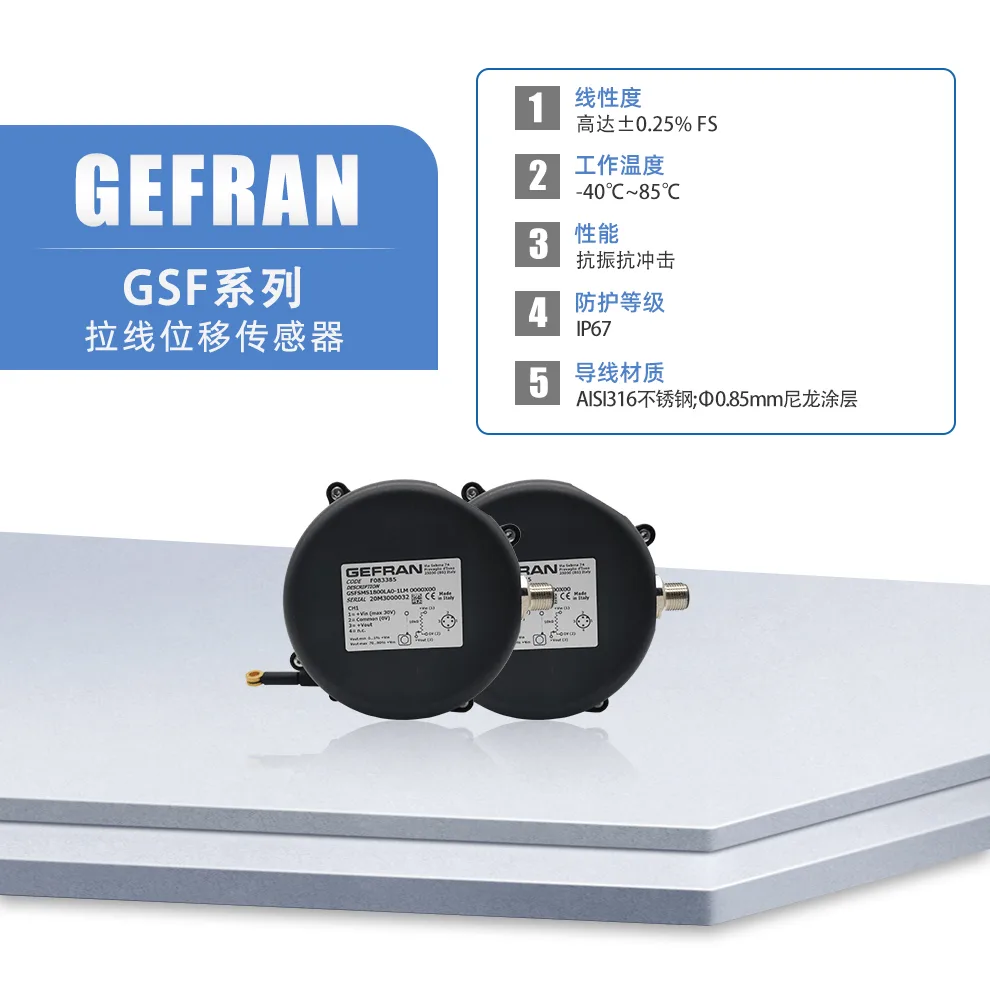

01GEFRAN GSF系列 拉线位移传感器
- 线性度：高达±0.25% FS
- 工作温度：-40°C~85°C
- 性能：抗振抗冲击
- 防护等级：IP67
- 导线材质：AISI316不锈钢；Φ0.85mm尼龙涂层

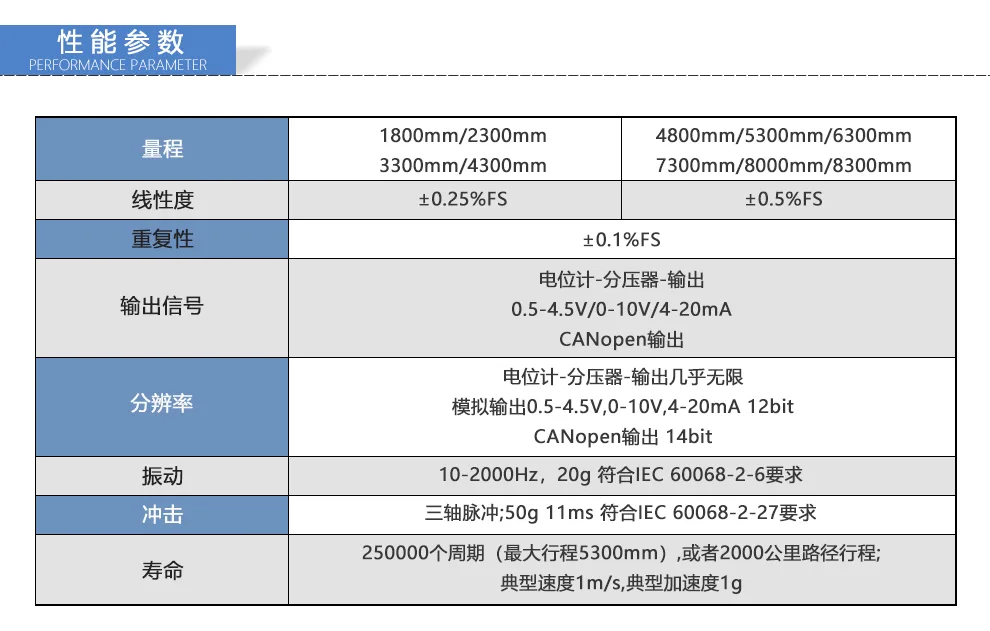

03性能参数
| 参数 | 规格 |
|---|---|
| 量程 | 1800mm/2300mm/3300mm/4300mm；4800mm/5300mm/6300mm/7300mm/8000mm/8300mm |
| 线性度 | ±0.25%FS（短量程）；±0.5%FS（长量程） |
| 重复性 | ±0.1%FS |
| 输出信号 | 电位计-分压器-输出；0.5-4.5V/0-10V/4-20mA；CANopen输出 |
| 分辨率 | 电位计-分压器-输出几乎无限；模拟输出0.5-4.5V,0-10V,4-20mA 12bit；CANopen输出14bit |
| 振动 | 10-2000Hz，20g 符合IEC 60068-2-6要求 |
| 冲击 | 三轴脉冲；50g 11ms 符合IEC 60068-2-27要求 |
| 寿命 | 250000个周期（最大行程5300mm），或者2000公里路径行程；典型速度1m/s，典型加速度1g |

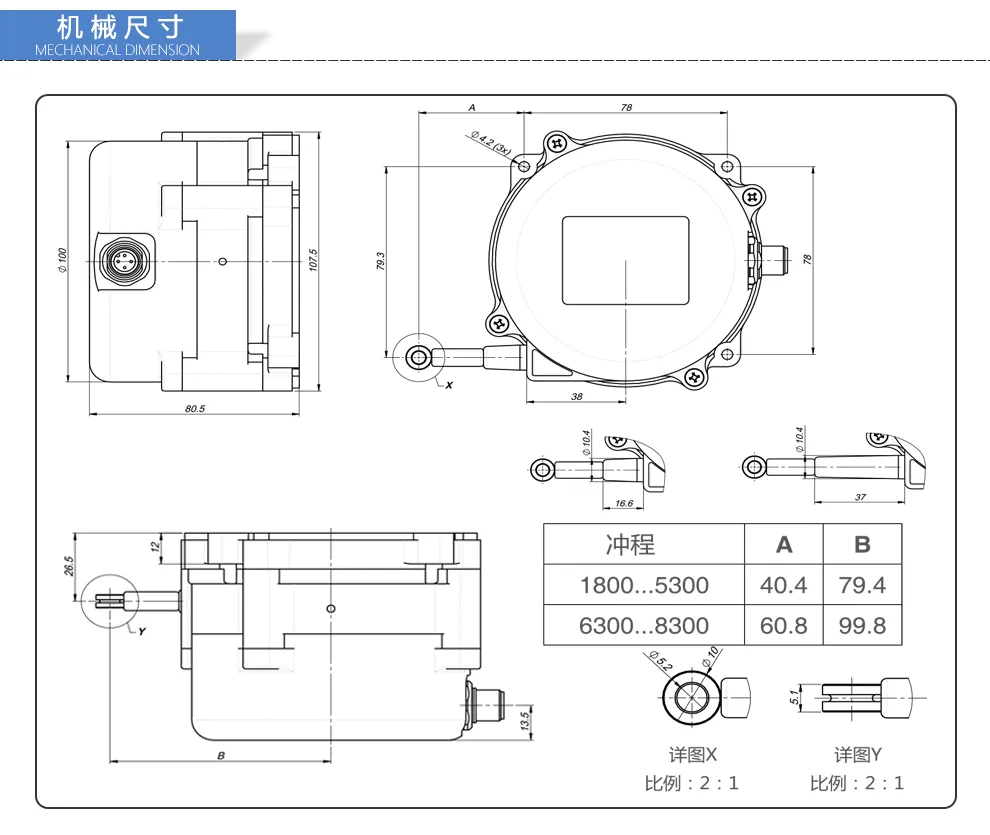

05机械尺寸
| 冲程 | A | B |
|---|---|---|
| 1800...5300 | 40.4 | 79.4 |
| 6300...8300 | 60.8 | 99.8 |
外壳主体直径Φ100，厚度80.5，高度107.5；安装法兰对角孔距78，法兰直径79.3；出线口中心到安装面38mm；详图X比例2:1，详图Y比例2:1。

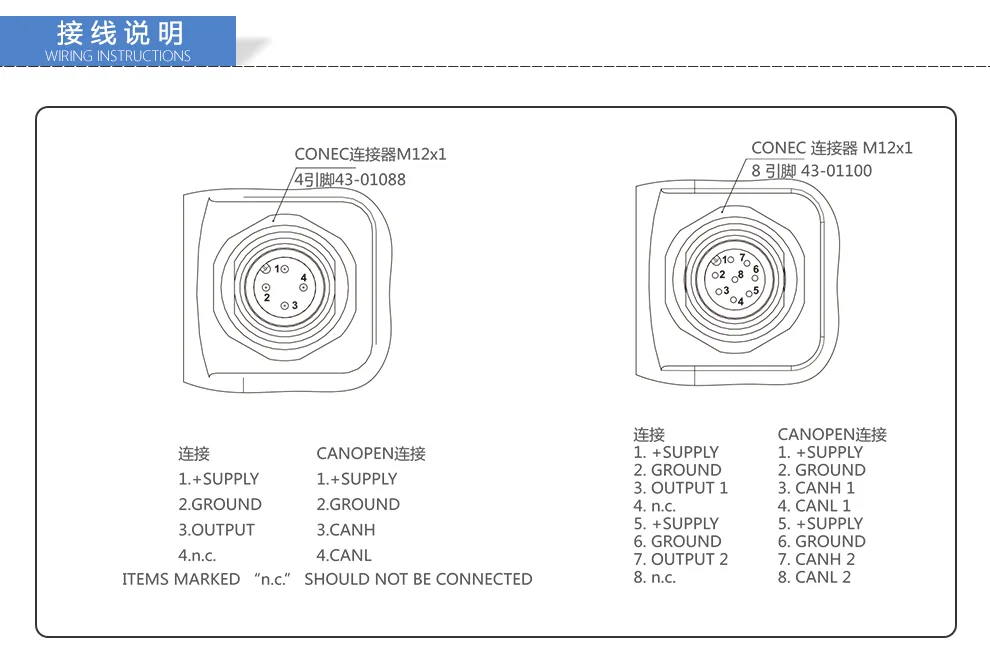

08接线说明 WIRING INSTRUCTIONS
CONEC 连接器 M12x1 4引脚 43-01088
| 针脚 | 连接 | CANOPEN连接 |
|---|---|---|
| 1 | +SUPPLY | +SUPPLY |
| 2 | GROUND | GROUND |
| 3 | OUTPUT | CANH |
| 4 | n.c. | CANL |
标记为 "n.c." 的针脚不应连接 (ITEMS MARKED "n.c." SHOULD NOT BE CONNECTED)。
CONEC 连接器 M12x1 8引脚 43-01100
| 针脚 | 连接 | CANOPEN连接 |
|---|---|---|
| 1 | +SUPPLY | +SUPPLY |
| 2 | GROUND | GROUND |
| 3 | OUTPUT 1 | CANH 1 |
| 4 | n.c. | CANL 1 |
| 5 | +SUPPLY | +SUPPLY |
| 6 | GROUND | GROUND |
| 7 | OUTPUT 2 | CANH 2 |
| 8 | n.c. | CANL 2 |

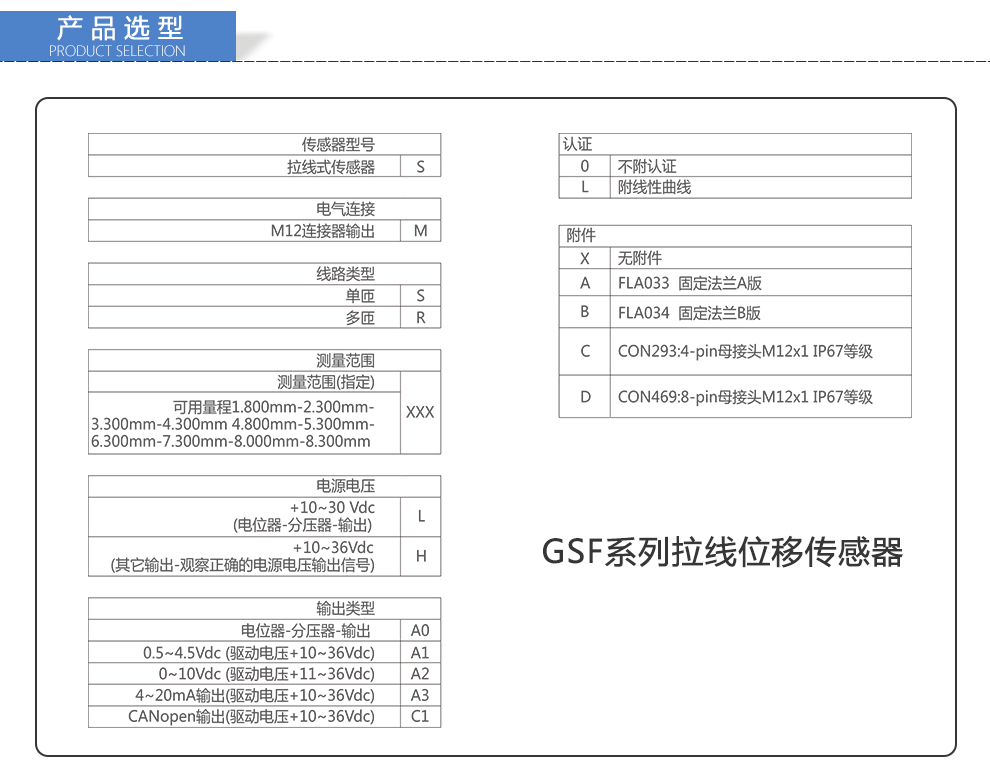

14GSF系列拉线位移传感器 产品选型
传感器型号
| 类型 | 代码 |
|---|---|
| 拉线式传感器 | S |
电气连接
| 类型 | 代码 |
|---|---|
| M12连接器输出 | M |
线路类型
| 类型 | 代码 |
|---|---|
| 单匝 | S |
| 多匝 | R |
测量范围
| 描述 | 代码 |
|---|---|
| 测量范围(指定) 可用量程 1.800mm-2.300mm-3.300mm-4.300mm 4.800mm-5.300mm-6.300mm-7.300mm-8.000mm-8.300mm | XXX |
电源电压
| 描述 | 代码 |
|---|---|
| +10~30 Vdc (电位器-分压器-输出) | L |
| +10~36Vdc (其它输出-观察正确的电源电压输出信号) | H |
输出类型
| 描述 | 代码 |
|---|---|
| 电位器-分压器-输出 | A0 |
| 0.5~4.5Vdc (驱动电压 +10~36Vdc) | A1 |
| 0~10Vdc (驱动电压 +11~36Vdc) | A2 |
| 4~20mA输出(驱动电压 +10~36Vdc) | A3 |
| CANopen输出(驱动电压 +10~36Vdc) | C1 |
认证
| 代码 | 描述 |
|---|---|
| 0 | 不附认证 |
| L | 附线性曲线 |
附件
| 代码 | 描述 |
|---|---|
| X | 无附件 |
| A | FLA033 固定法兰A版 |
| B | FLA034 固定法兰B版 |
| C | CON293:4-pin母接头,M12x1 IP67等级 |
| D | CON469:8-pin母接头,M12x1 IP67等级 |
产品参数

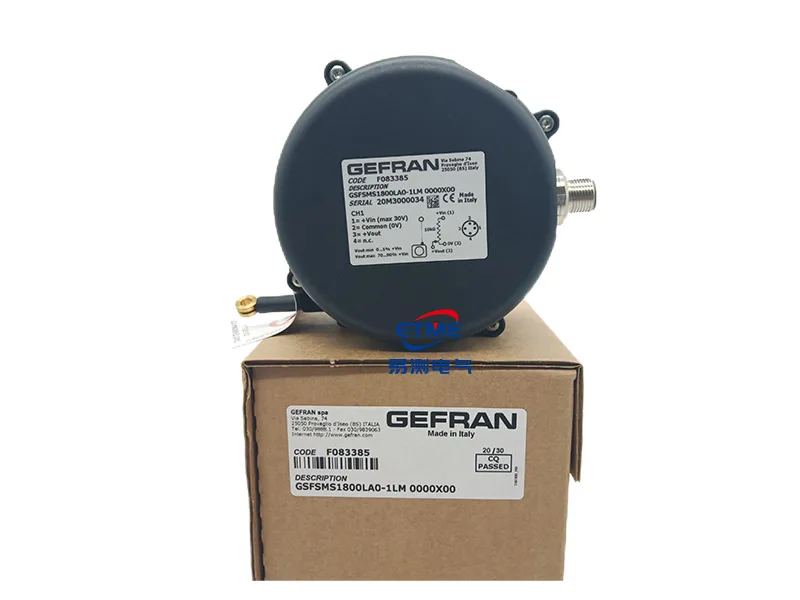

现货型号
GSFSMS3300LA0
GSFSMS1800LA0
常见问题
GSF系列拉线/拉绳位移传感器 的测量原理和主要特点是什么？
GEFRAN杰佛伦 GSF拉绳位移传感器采用滑线电位计技术的线性传感器。主要特点包括：GEFRAN杰佛伦 GSF拉绳位移传感器采用滑线电位计技术的线性传感器；可为农机设备、土方工程机械、起重设备等应用提供稳定、高性能的解决方案。
GSF系列拉线/拉绳位移传感器 有现货吗？
本产品为代理进口品牌，库存与交期需与工程团队确认，现货情况请直接咨询我们。
想了解 GSF系列拉线/拉绳位移传感器 的选型或报价，怎么联系？
欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
