SIN-D系列球型测头内置弹簧自复位式位移传感器
更新时间：
技术图册与资料
技术参数与规格说明

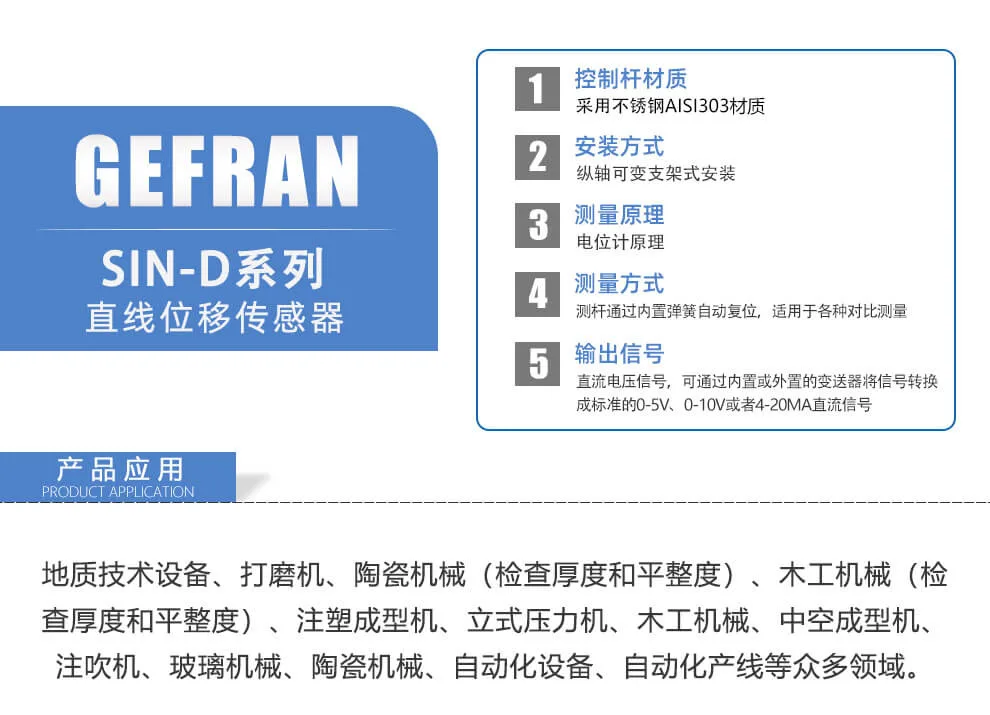

01GEFRAN SIN-D系列 直线位移传感器

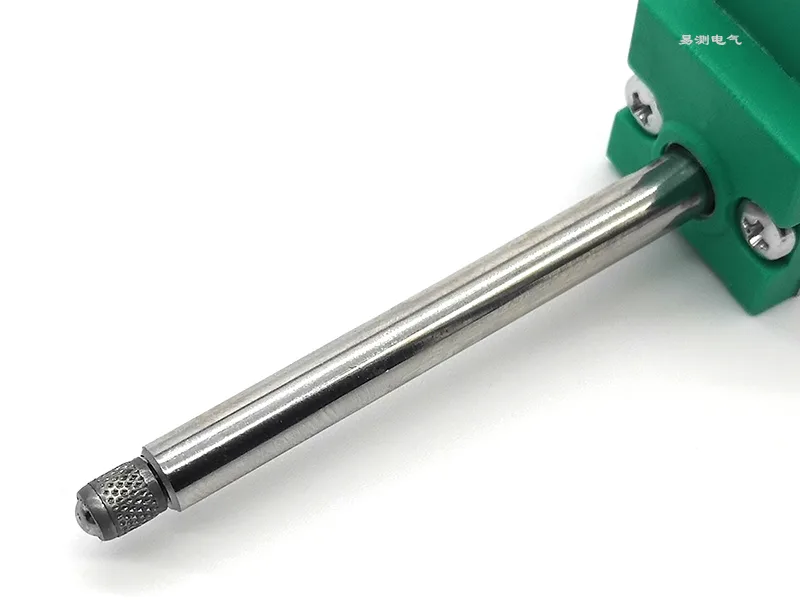

- 控制杆材质：采用不锈钢AISI303材质
- 安装方式：纵轴可变支架式安装
- 测量原理：电位计原理
- 测量方式：测杆通过内置弹簧自动复位，适用于各种对比测量
- 输出信号：直流电压信号，可通过内置或外置的变送器将信号转换成标准的0-5V、0-10V或者4-20MA直流信号
产品应用
地质技术设备、打磨机、陶瓷机械（检查厚度和平整度）、木工机械（检查厚度和平整度）、注塑成型机、立式压力机、木工机械、中空成型机、注吹机、玻璃机械、陶瓷机械、自动化设备、自动化产线等众多领域。

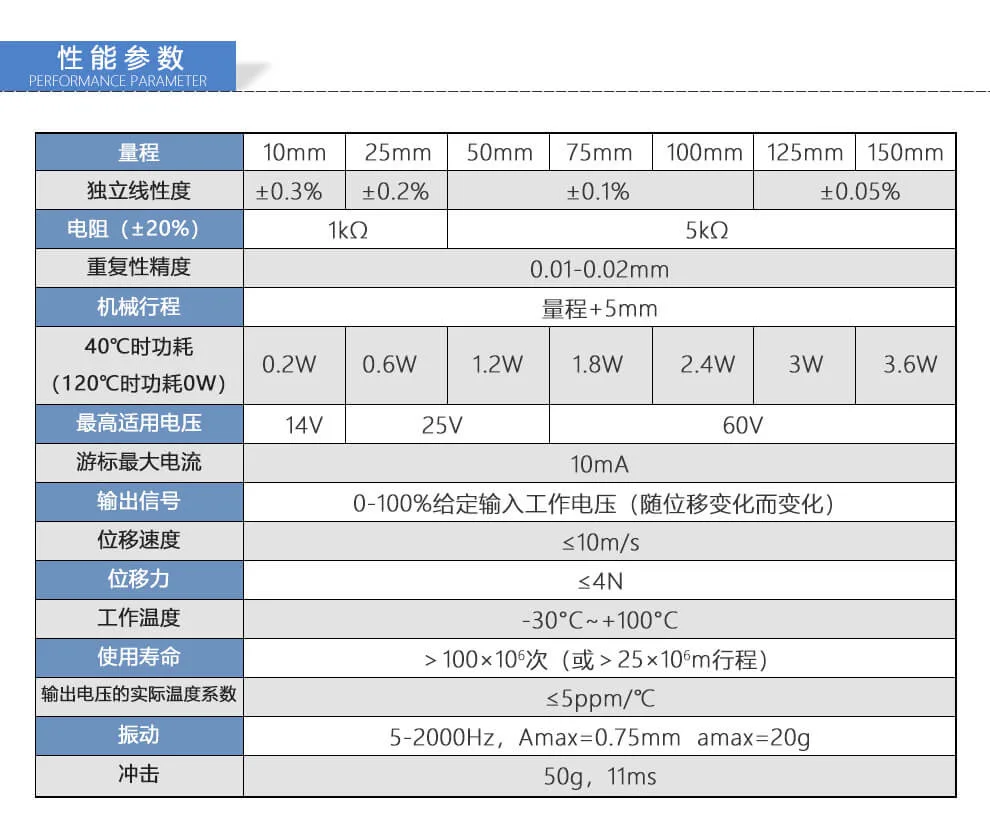

05性能参数
| 参数 | 10mm | 25mm | 50mm | 75mm | 100mm | 125mm | 150mm |
|---|---|---|---|---|---|---|---|
| 独立线性度 | ±0.3% | ±0.2% | ±0.1% | ±0.05% | |||
| 电阻（±20%） | 1kΩ | 5kΩ | |||||
| 重复性精度 | 0.01-0.02mm | 0.01-0.02mm | 0.01-0.02mm | 0.01-0.02mm | 0.01-0.02mm | 0.01-0.02mm | 0.01-0.02mm |
| 机械行程 | 量程+5mm | 量程+5mm | 量程+5mm | 量程+5mm | 量程+5mm | 量程+5mm | 量程+5mm |
| 40°C时功耗（120°C时功耗0W） | 0.2W | 0.6W | 1.2W | 1.8W | 2.4W | 3W | 3.6W |
| 最高适用电压 | 14V | 25V | 60V |
| 参数 | 规格 |
|---|---|
| 游标最大电流 | 10mA |
| 输出信号 | 0-100%给定输入工作电压（随位移变化而变化） |
| 位移速度 | ≤10m/s |
| 位移力 | ≤4N |
| 工作温度 | -30°C~+100°C |
| 使用寿命 | >100×10⁶次（或>25×10⁶m行程） |
| 输出电压的实际温度系数 | ≤5ppm/°C |
| 振动 | 5-2000Hz，Amax=0.75mm amax=20g |
| 冲击 | 50g，11ms |

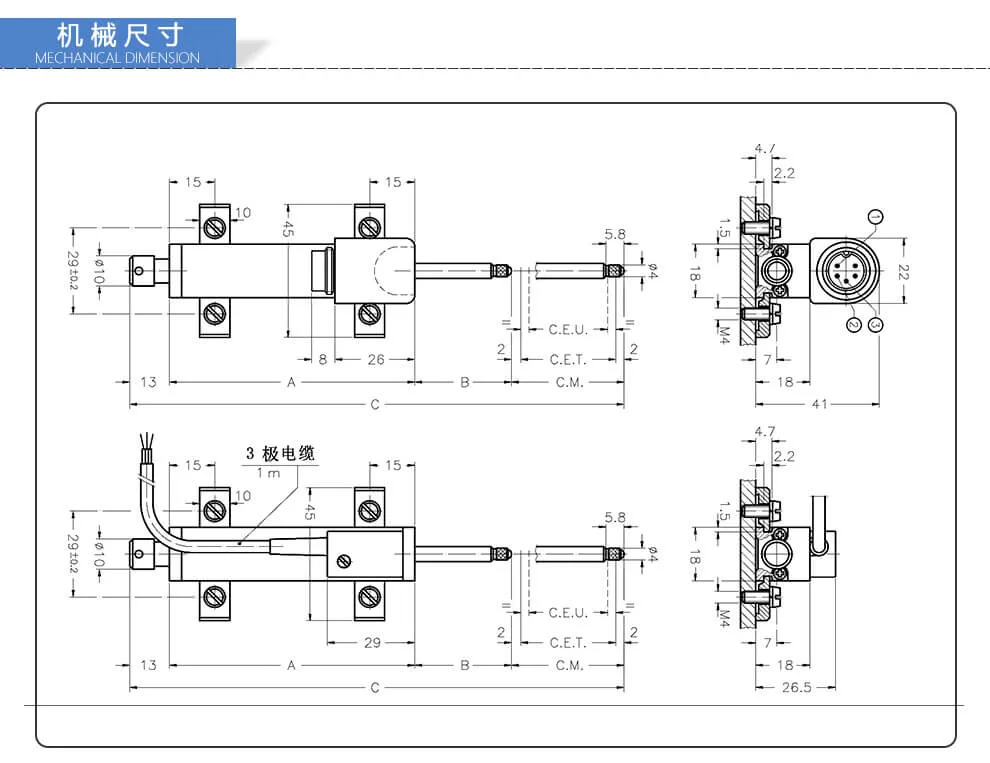

08机械尺寸
传感器主体长度标注为A、B、C三段；安装支架孔距15mm/10mm，支架高度45mm；测杆直径Φ4；尾部出线/接头侧视图尺寸包含M4安装螺纹、18mm高度、41mm总长（接头型）/26.5mm总长（电缆型）。
| 标注 | 尺寸/说明 |
|---|---|
| 安装支架孔距 | 15 |
| 支架紧固孔 | 10 |
| 支架高度 | 45 |
| 主体分段A/B/C | A、B、C三段组合长度 |
| 主体端部到支架距离 | 13 |
| 测杆直径 | Φ4 |
| 测杆端部直径 | Φ10 |
| 测杆伸出长度调节量 | 29±0.2 |
| 电气有效行程C.E.U. | 标注尺寸 |
| 总电气行程C.E.T. | 标注尺寸 |
| 机械行程C.M. | 标注尺寸 |
| 接头型总长 | 41 |
| 电缆型总长 | 26.5 |
| 安装螺纹 | M4 |
| 安装面高度 | 18 |
| 电缆类型 | 3极电缆 1m |

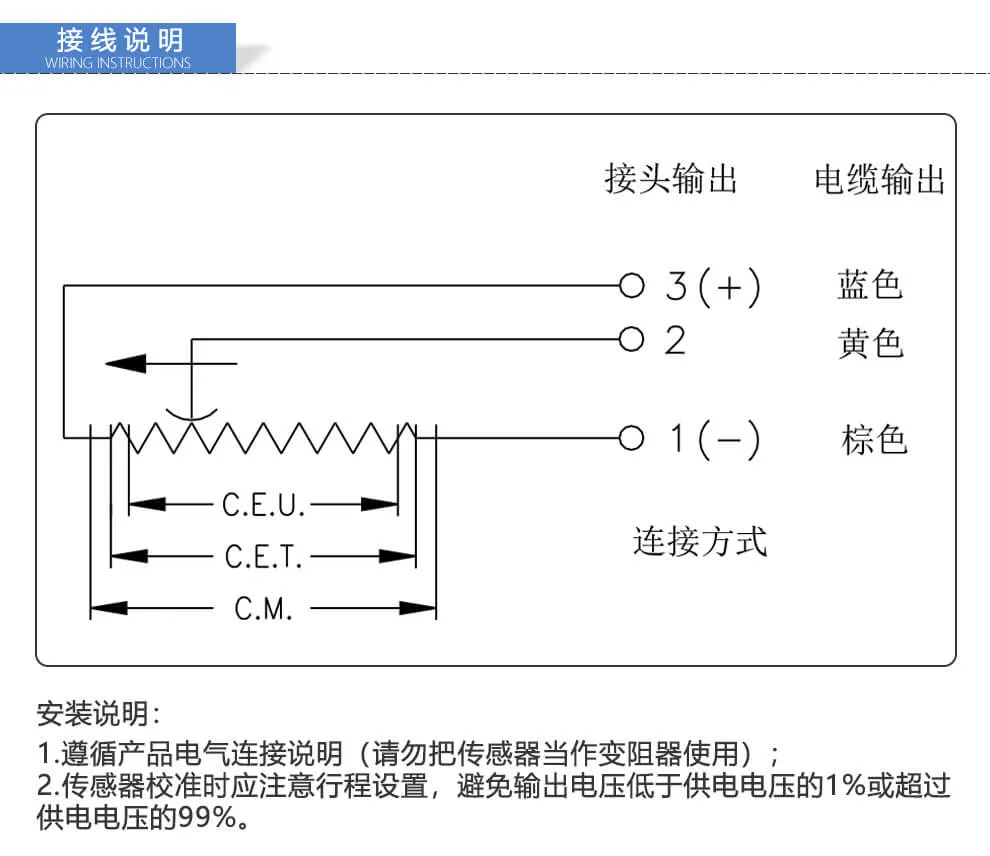

11接线说明
| 接头输出 | 电缆输出 |
|---|---|
| 3(+) | 蓝色 |
| 2 | 黄色 |
| 1(-) | 棕色 |
连接方式标识：C.E.U.（电气有效行程）、C.E.T.（总电气行程）、C.M.（机械行程）。
安装说明
- 1遵循产品电气连接说明（请勿把传感器当作变阻器使用）；
- 2传感器校准时应注意行程设置，避免输出电压低于供电电压的1%或超过供电电压的99%。

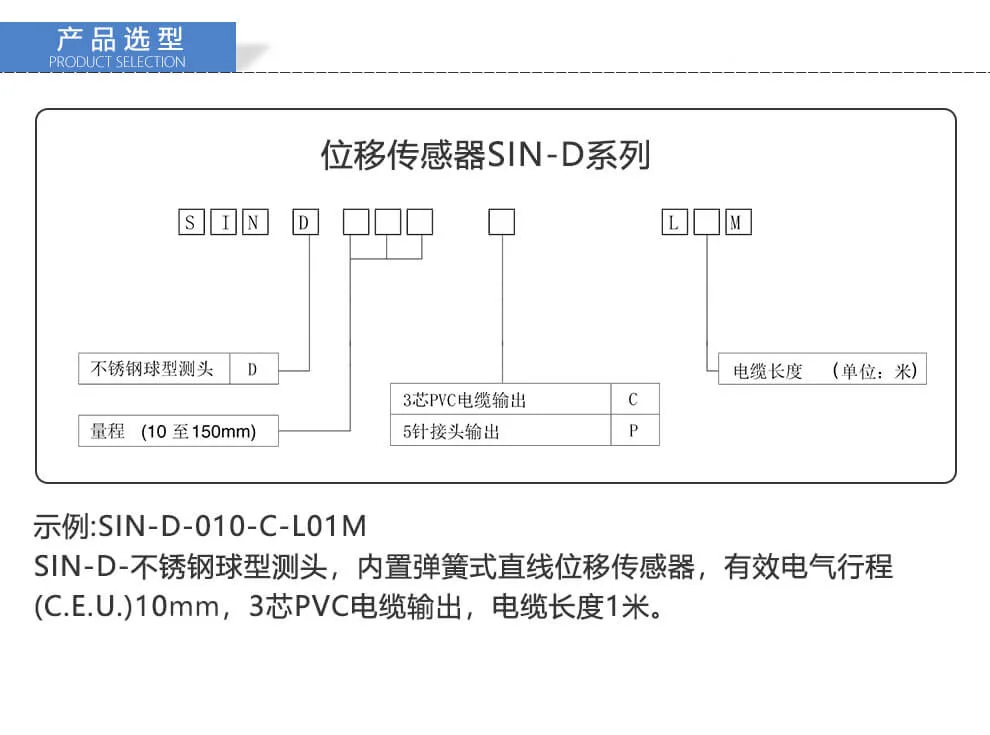

16产品选型
位移传感器SIN-D系列
| 代码段 | 含义 |
|---|---|
| S I N D | 系列标识 |
| D | 不锈钢球型测头 |
| 三位数字 | 量程（10至150mm） |
| C | 3芯PVC电缆输出 |
| P | 5针接头输出 |
| L□□M | 电缆长度（单位：米） |
示例：SIN-D-010-C-L01M
SIN-D-不锈钢球型测头，内置弹簧式直线位移传感器，有效电气行程（C.E.U.）10mm，3芯PVC电缆输出，电缆长度1米。
易测电气

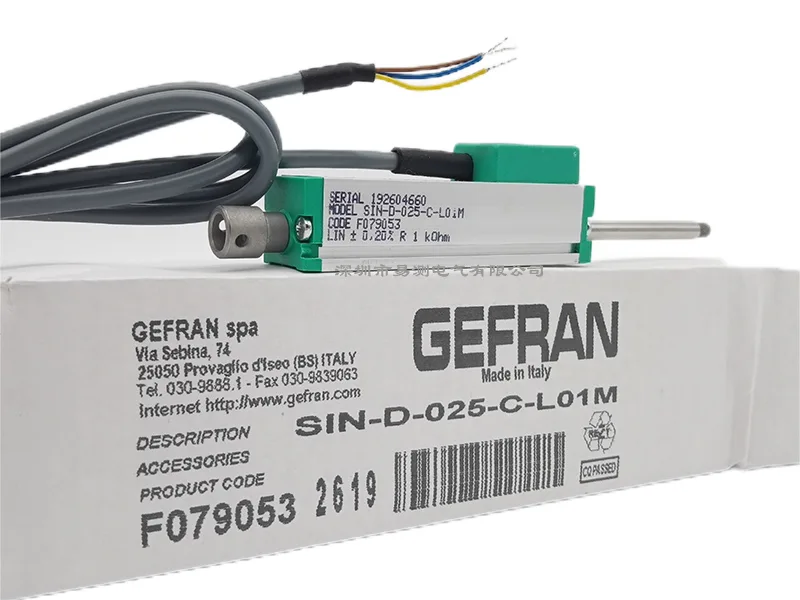

22GEFRAN SIN-D产品铭牌信息
| 项目 | 内容 |
|---|---|
| 制造商 | GEFRAN spa |
| 地址 | Via Selbina, 74, 25050 Provaglio d'Iseo (BS) ITALY |
| 电话/传真 | Tel. 030-9885.1 - Fax 030-9839063 |
| 型号 | SIN-D-025-C-L01M |
| 序列号 | 192604660 |
| 产品代码 | F079053 |
| 生产日期/批次 | 2619 |
| 线性度/电阻 | LIN ±0.20% R1 kOhm |
| 产地 | Made in Italy |
| 经销商 | 深圳市易测电气有限公司 |
技术参数（文字整理）
| 游标最大电流 | 10mA |
|---|---|
| 输出信号 | 0-100%给定输入工作电压（随位移变化而变化） |
| 位移速度 | ≤10m/s |
| 位移力 | ≤4N |
| 工作温度 | -30°C~+100°C |
| 使用寿命 | >100×10⁶次（或>25×10⁶m行程） |
| 输出电压的实际温度系数 | ≤5ppm/°C |
| 振动 | 5-2000Hz，Amax=0.75mm amax=20g |
| 冲击 | 50g，11ms |
| 安装支架孔距 | 15 |
| 支架紧固孔 | 10 |
| 支架高度 | 45 |
| 主体分段A/B/C | A、B、C三段组合长度 |
| 主体端部到支架距离 | 13 |
| 测杆直径 | Φ4 |
| 测杆端部直径 | Φ10 |
| 测杆伸出长度调节量 | 29±0.2 |
| 电气有效行程C.E.U. | 标注尺寸 |
| 总电气行程C.E.T. | 标注尺寸 |
| 机械行程C.M. | 标注尺寸 |
| 接头型总长 | 41 |
| 电缆型总长 | 26.5 |
| 安装螺纹 | M4 |
| 安装面高度 | 18 |
| 电缆类型 | 3极电缆 1m |
| 3(+) | 蓝色 |
| 1(-) | 棕色 |
| S I N D | 系列标识 |
| 三位数字 | 量程（10至150mm） |
| L□□M | 电缆长度（单位：米） |
