GEF1系列磁致伸缩位移传感器

更新时间：2026-09-23

GEF1-A 型是采用 ONDA 新技术的 GEFRAN 非接触式磁致伸缩位移传感器，在性能和精度上表现更好。

非接触测量消除了机械磨损，使用寿命长。

✓ 非接触测量消除了机械磨损，使用寿命长
✓ 新的ONDA技术解决方案（GEFRAN专利）使传感器体积更小巧，安装更方便

咨询选型 / 索样查看技术图册（7）

技术图册与资料

技术参数与规格说明

33 项 7 节 6 表 5 列

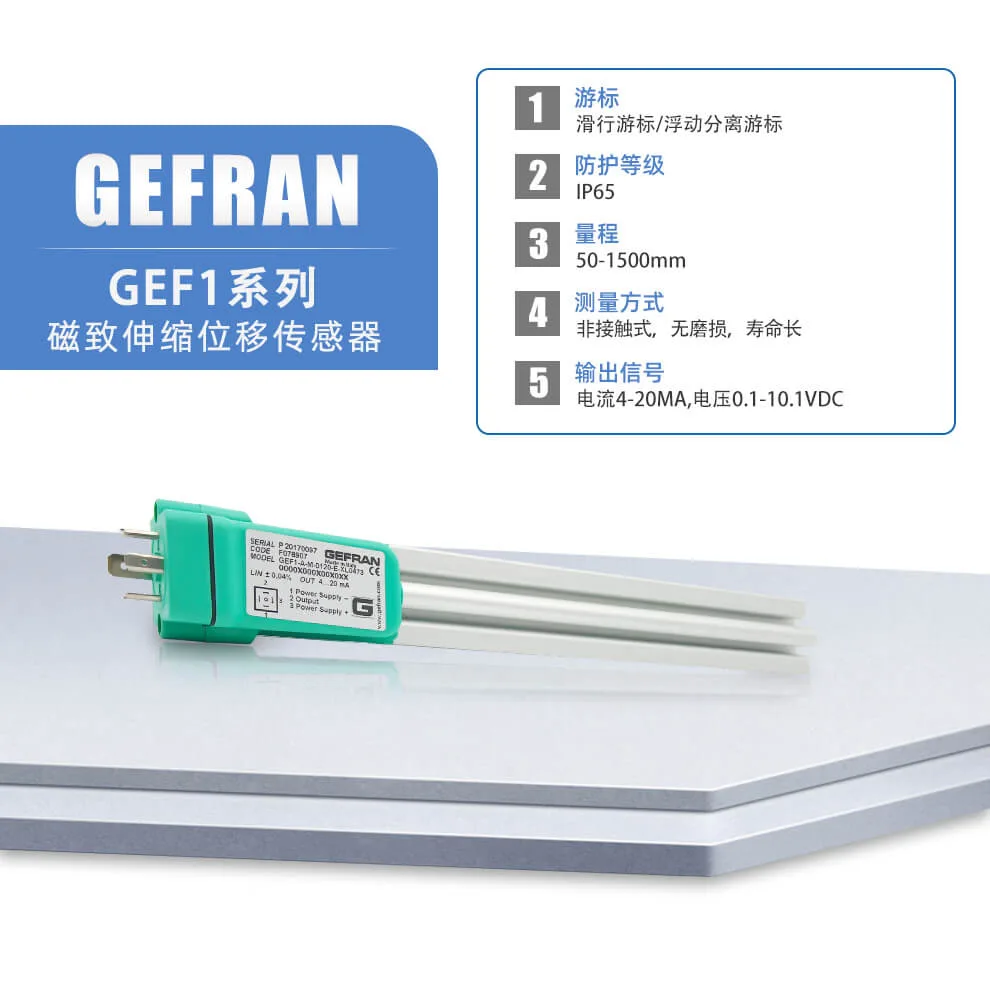

01GEFRAN GEF1系列磁致伸缩位移传感器

游标：滑行游标/浮动分离游标
防护等级：IP65
量程：50-1500mm
测量方式：非接触式，无磨损，寿命长
输出信号：电流4-20MA，电压0.1-10.1VDC

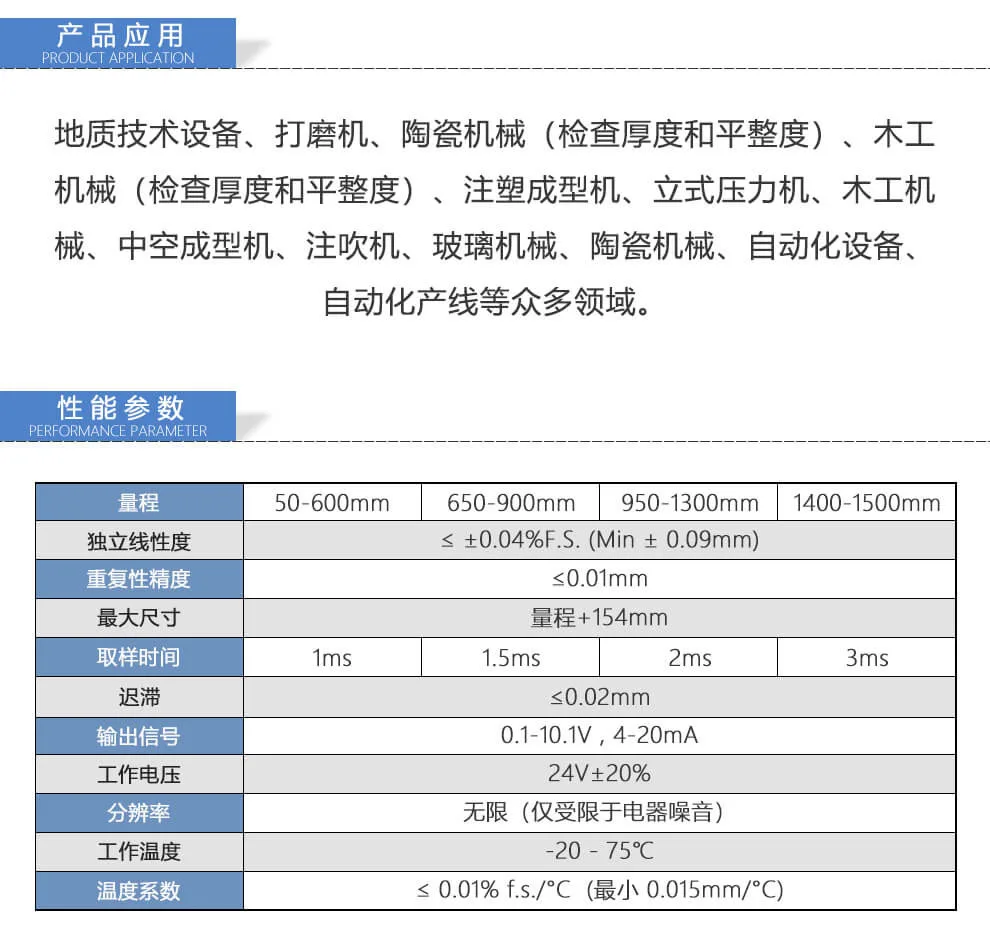

03GEF1系列产品应用

地质技术设备、打磨机、陶瓷机械（检查厚度和平整度）、木工机械（检查厚度和平整度）、注塑成型机、立式压力机、木工机械、中空成型机、注吹机、玻璃机械、陶瓷机械、自动化设备、自动化生产线等众多领域。

05GEF1系列性能参数

项目	参数
量程	50-600mm / 650-900mm / 950-1300mm / 1400-1500mm
独立线性度	≤ ±0.04%F.S. (Min ± 0.09mm)
重复性精度	≤0.01mm
最大尺寸	量程+154mm
取样时间	1ms (50-600mm) / 1.5ms (650-900mm) / 2ms (950-1300mm) / 3ms (1400-1500mm)
迟滞	≤0.02mm
输出信号	0.1-10.1V，4-20mA
工作电压	24V±20%
分辨率	无限（仅受限于电器噪音）
工作温度	-20 ~ 75℃
温度系数	≤ 0.01% f.s./℃ (最小 0.015mm/℃)

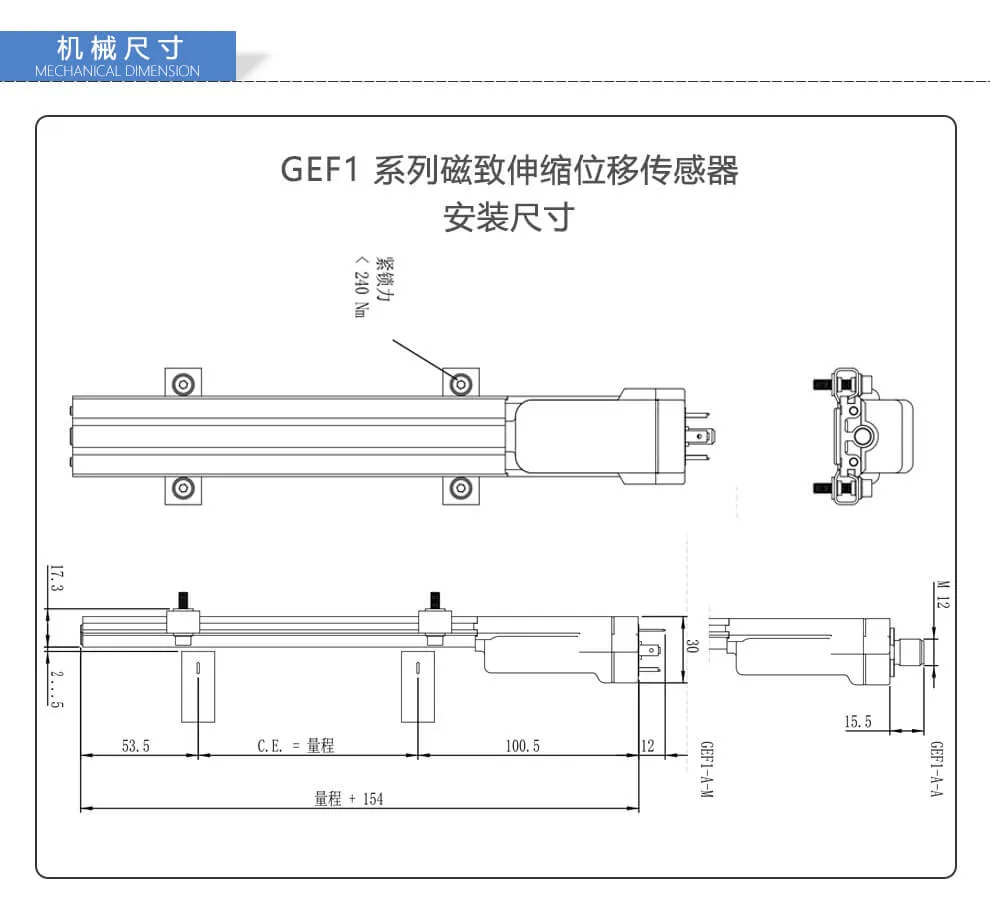

07GEF1系列磁致伸缩位移传感器安装尺寸

安装要求

安装力：> 240 N

主体尺寸（mm）

顶部凸台高度：17.3mm
滑块宽度：3.5mm
前段到第一安装座距离：53.5mm
安装座间距：C.E. = 量程（电气有效行程）
末段安装座到尾部长度：100.5mm
尾部出头：12mm
壳体高度：30mm
壳体总长：量程 + 154mm

出线/连接器尺寸

连接器螺纹：M12
GEF1-A-M 接头段长度：15.5mm
型号 GEF1-A-M / GEF1-A-A

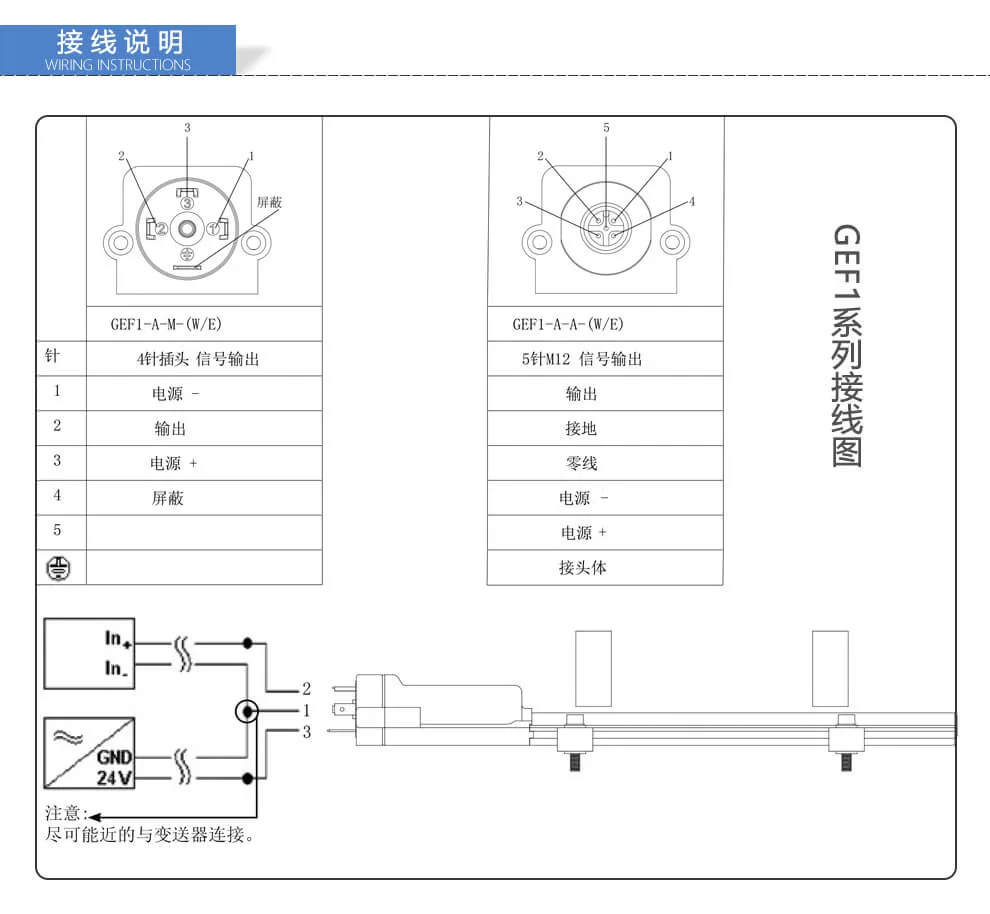

14GEF1系列接线图

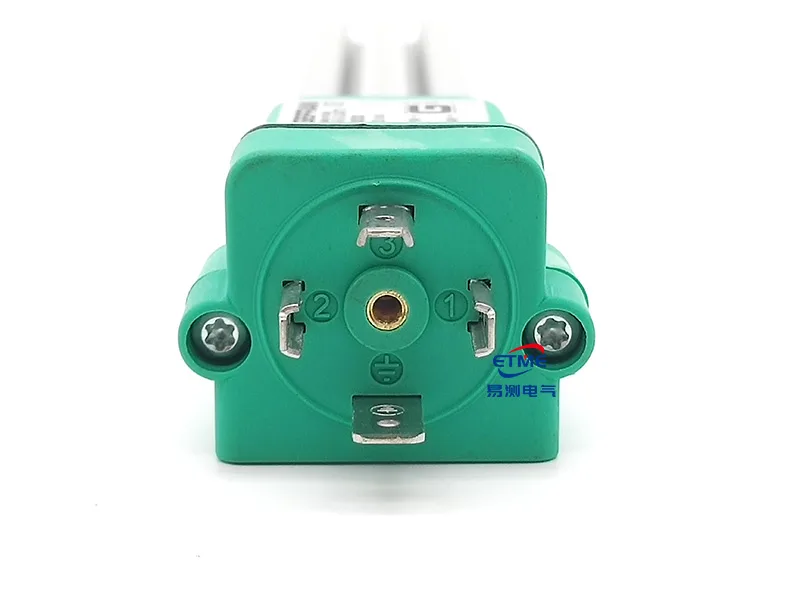

GEF1-A-M-(W/E) 4针插头信号输出

针	信号
1	电源 -
2	输出
3	电源 +
4	屏蔽
接地	接地

GEF1-A-A-(W/E) 5针M12信号输出

针	信号
1	输出
2	接地
3	零线
4	电源 -
5	电源 +
接头体	接头体

注意

尽可能近的与变送器连接。

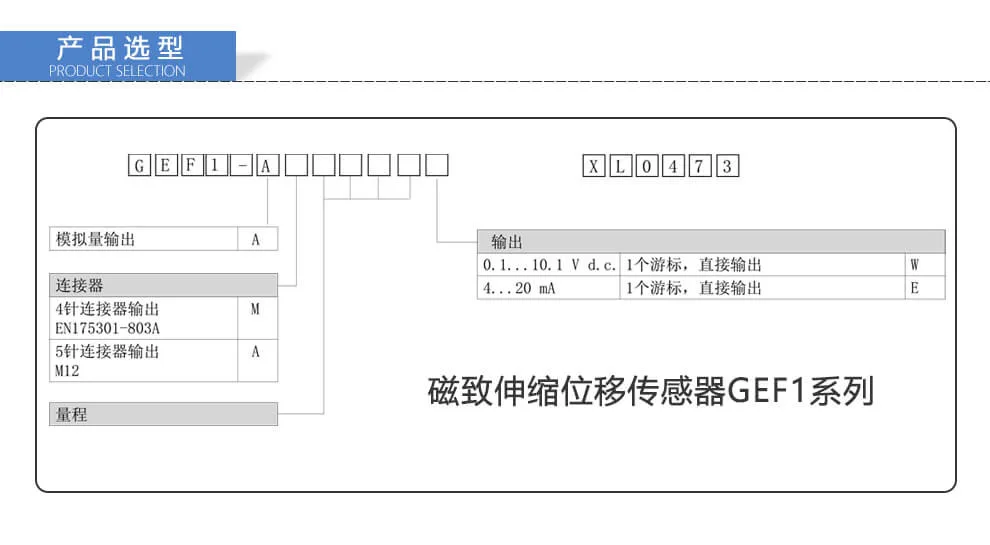

21磁致伸缩位移传感器 GEF1系列产品选型

型号编码格式：G E F 1 - A □ □ □ □ □ □ ，示例：XL0473

模拟量输出

类型	代码
A	模拟量输出

连接器

描述	代码
4针连接器输出 EN175301-803A	M
5针连接器输出 M12	A

量程

由实际量程代码确定

输出

信号	描述	代码
0.1...10.1 V d.c.	1个游标，直接输出	W
4...20 mA	1个游标，直接输出	E

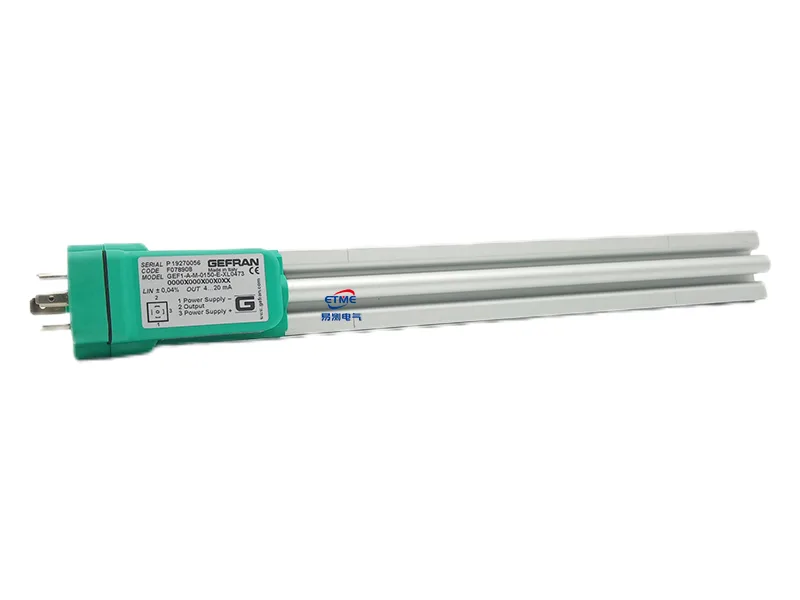

31GEF1磁致伸缩位移传感器产品铭牌

GEFRAN
SERIAL: P10170056
CODE: P1016938
MODEL: GEF1-M-0140-X22-R1-M173
LIN: ±0.04%
OUT: 4...20 mA
1 Power Supply +
2 Output
3 Power Supply -

ETME 易测电气

技术参数（文字整理）

量程	50-600mm / 650-900mm / 950-1300mm / 1400-1500mm
独立线性度	≤ ±0.04%F.S. (Min ± 0.09mm)
重复性精度	≤0.01mm
最大尺寸	量程+154mm
取样时间	1ms (50-600mm) / 1.5ms (650-900mm) / 2ms (950-1300mm) / 3ms (1400-1500mm)
迟滞	≤0.02mm
输出信号	0.1-10.1V，4-20mA
工作电压	24V±20%
分辨率	无限（仅受限于电器噪音）
工作温度	-20 ~ 75℃
温度系数	≤ 0.01% f.s./℃ (最小 0.015mm/℃)
接地	接地
接头体	接头体
4针连接器输出 EN175301-803A	M
5针连接器输出 M12	A
0.1...10.1 V d.c.	描述 1个游标，直接输出；代码 W
4...20 mA	描述 1个游标，直接输出；代码 E

常见问题

GEF1系列磁致伸缩位移传感器的测量原理和主要特点是什么？

GEF1-A 型是采用 ONDA 新技术的 GEFRAN 非接触式磁致伸缩位移传感器，在性能和精度上表现更好。主要特点包括：非接触测量消除了机械磨损，使用寿命长；新的ONDA技术解决方案（GEFRAN专利）使传感器体积更小巧，安装更方便。

GEF1系列磁致伸缩位移传感器有哪些主要技术参数？

主要技术参数：量程：50-600mm / 650-900mm / 950-1300mm / 1400-1500mm；独立线性度：≤ ±0.04%F.S. (Min ± 0.09mm)；重复性精度：≤0.01mm；最大尺寸：量程+154mm；取样时间：1ms (50-600mm) / 1.5ms (650-900mm) / 2ms (950-1300mm) / 3ms (1400-1500mm)。更完整参数请查看上方技术参数表。

GEF1系列磁致伸缩位移传感器有现货吗？

本产品为代理进口品牌，库存与交期需与工程团队确认，现货情况请直接咨询我们。

想了解 GEF1系列磁致伸缩位移传感器的选型或报价，怎么联系？

欢迎联系深圳市易测电气有限公司工程团队：电话 13728880902，邮箱 info@szetme.com，说明行程、信号输出与安装方式，我们会协助选型并给出报价。
