KS系列薄膜应变片压力传感器/压力变送器

01GEFRAN KS系列 薄膜压力传感器

• 量程范围：从1至1000bar
• 标准输出信号：4-20MA(2线)/0-10V(3线)
• 小尺寸：体积小，便于安装
• 材质：不锈钢防潮部件
• 认证：SIL2根据IEC/EN62061：2005进行认证

03KS系列 产品应用

KS压力变送器被设计成主要测量油、空气和液压回路里的压力。它们也能使用在技术和过程测量应用中，如压缩机、压力和流动液体。

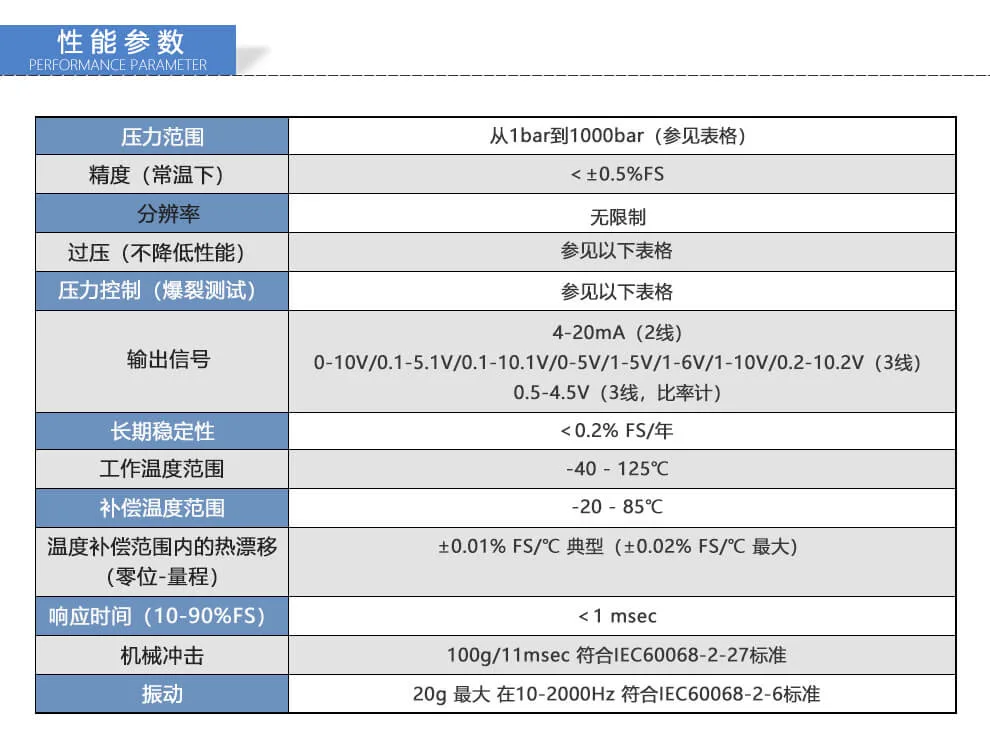

05KS系列 性能参数

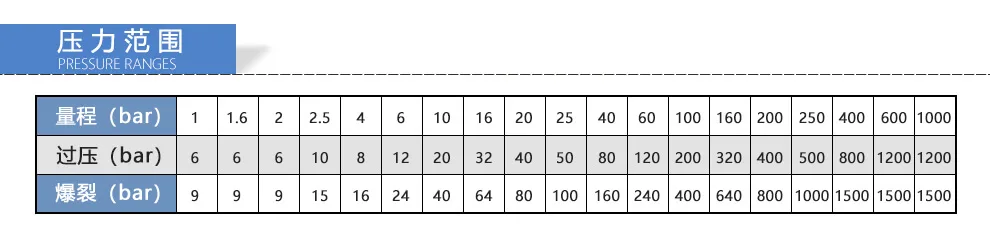

07KS系列 压力范围

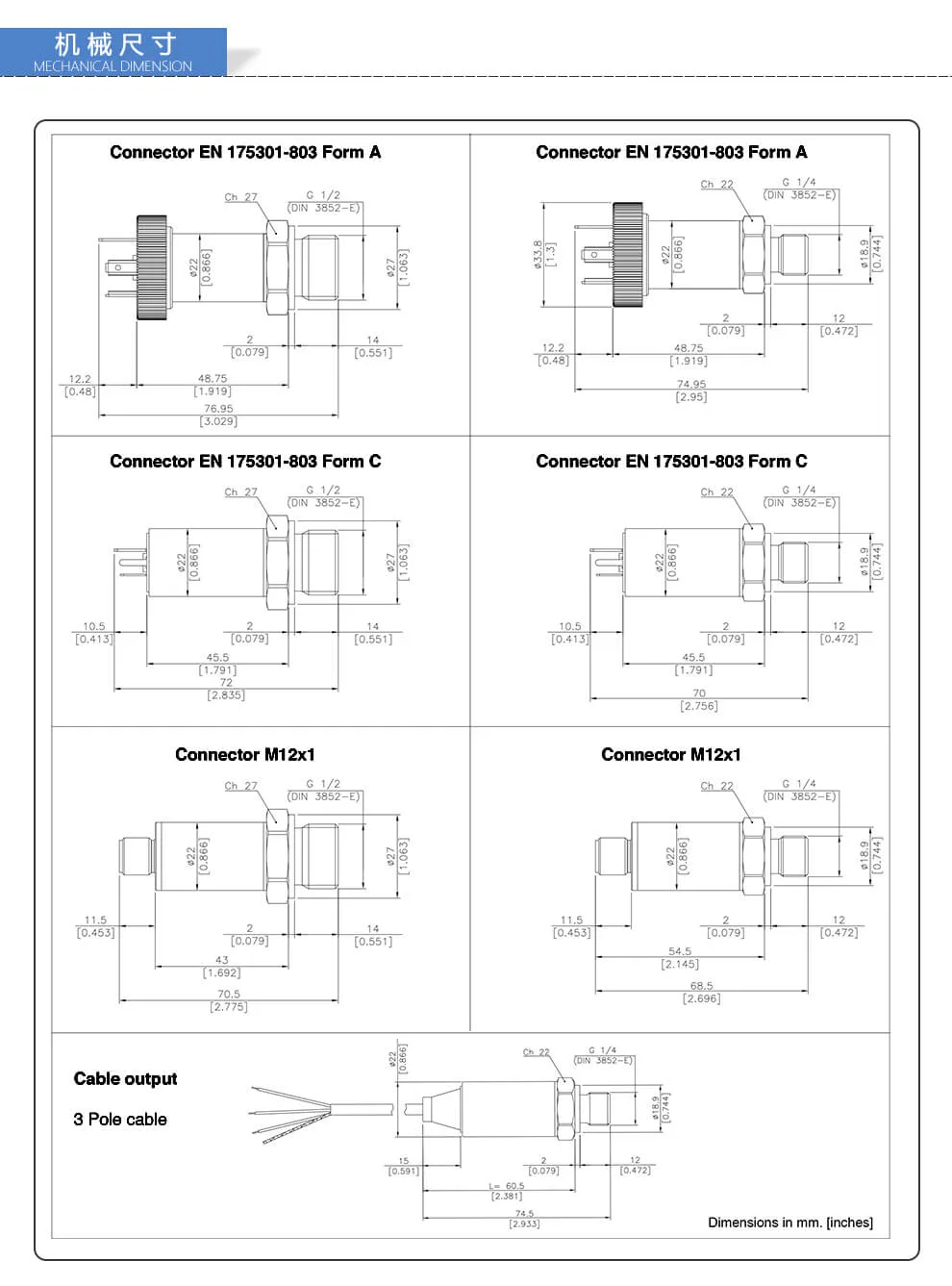

09KS系列 机械尺寸

尺寸单位：mm，[inches]

Connector EN 175301-803 Form A

• G 1/2 (DIN 3852-E)：对边 Ch.27，外径 ø22 (0.866) / ø27 (1.063)，头高 12.2 (0.48)，前段 48.75 (1.919)，螺纹 14 (0.551)，主体 2 (0.079)，总长 76.95 (3.029)
• G 1/4 (DIN 3852-E)：对边 Ch.22，外径 ø22 (0.866) / ø18.9 (0.744)，头高 12.2 (0.48)，前段 48.75 (1.919)，螺纹 12 (0.472)，主体 2 (0.079)，总长 74.95 (2.95)，外径 ø33.8 (1.3)

Connector EN 175301-803 Form C

• G 1/2 (DIN 3852-E)：对边 Ch.27，外径 ø22 (0.866) / ø27 (1.063)，头高 10.5 (0.413)，前段 45.5 (1.791)，螺纹 14 (0.551)，主体 2 (0.079)，总长 72 (2.835)
• G 1/4 (DIN 3852-E)：对边 Ch.22，外径 ø22 (0.866) / ø18.9 (0.744)，头高 10.5 (0.413)，前段 45.5 (1.791)，螺纹 12 (0.472)，主体 2 (0.079)，总长 70 (2.756)

Connector M12x1

• G 1/2 (DIN 3852-E)：对边 Ch.27，外径 ø22 (0.866) / ø27 (1.063)，头高 11.5 (0.453)，前段 43 (1.692)，螺纹 14 (0.551)，主体 2 (0.079)，总长 70.5 (2.775)
• G 1/4 (DIN 3852-E)：对边 Ch.22，外径 ø22 (0.866) / ø18.9 (0.744)，头高 11.5 (0.453)，前段 54.5 (2.145)，螺纹 12 (0.472)，主体 2 (0.079)，总长 68.5 (2.696)

Cable output 3 Pole cable

• G 1/4 (DIN 3852-E)：对边 Ch.22，外径 ø22 (0.866) / ø18.9 (0.744)，线缆前段 15 (0.591)，线缆长度 L=60.5 (2.381)，螺纹 12 (0.472)，主体 2 (0.079)，总长 74.5 (2.933)

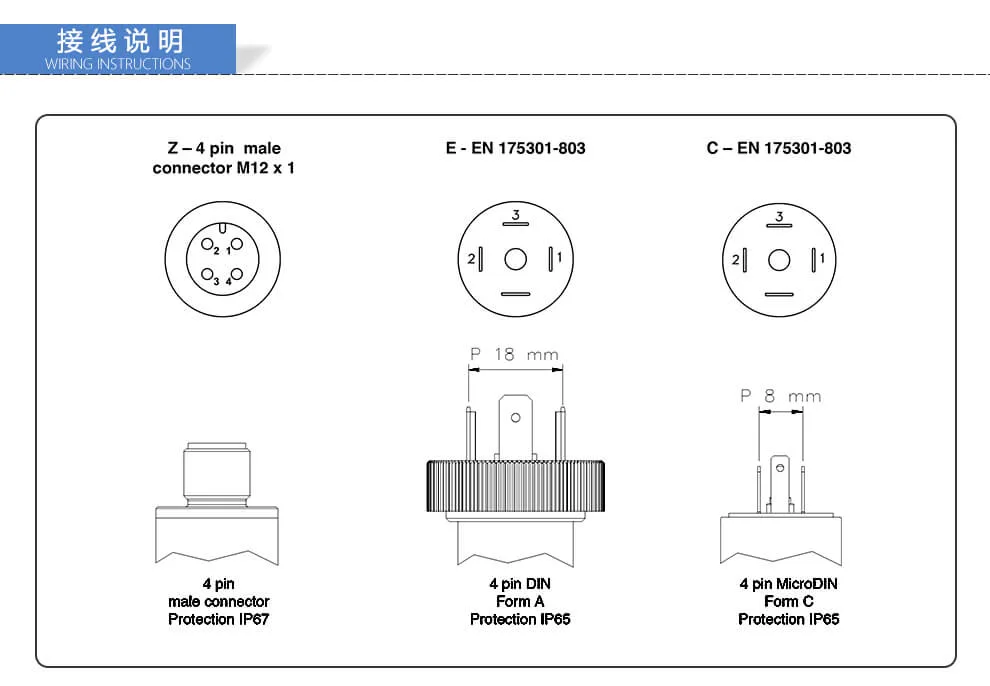

19接线说明

Z – 4 pin male connector M12 x 1

4 pin male connector Protection IP67

E – EN 175301-803

4 pin DIN Form A Protection IP65，P 18 mm

C – EN 175301-803

4 pin MicroDIN Form C Protection IP65，P 8 mm

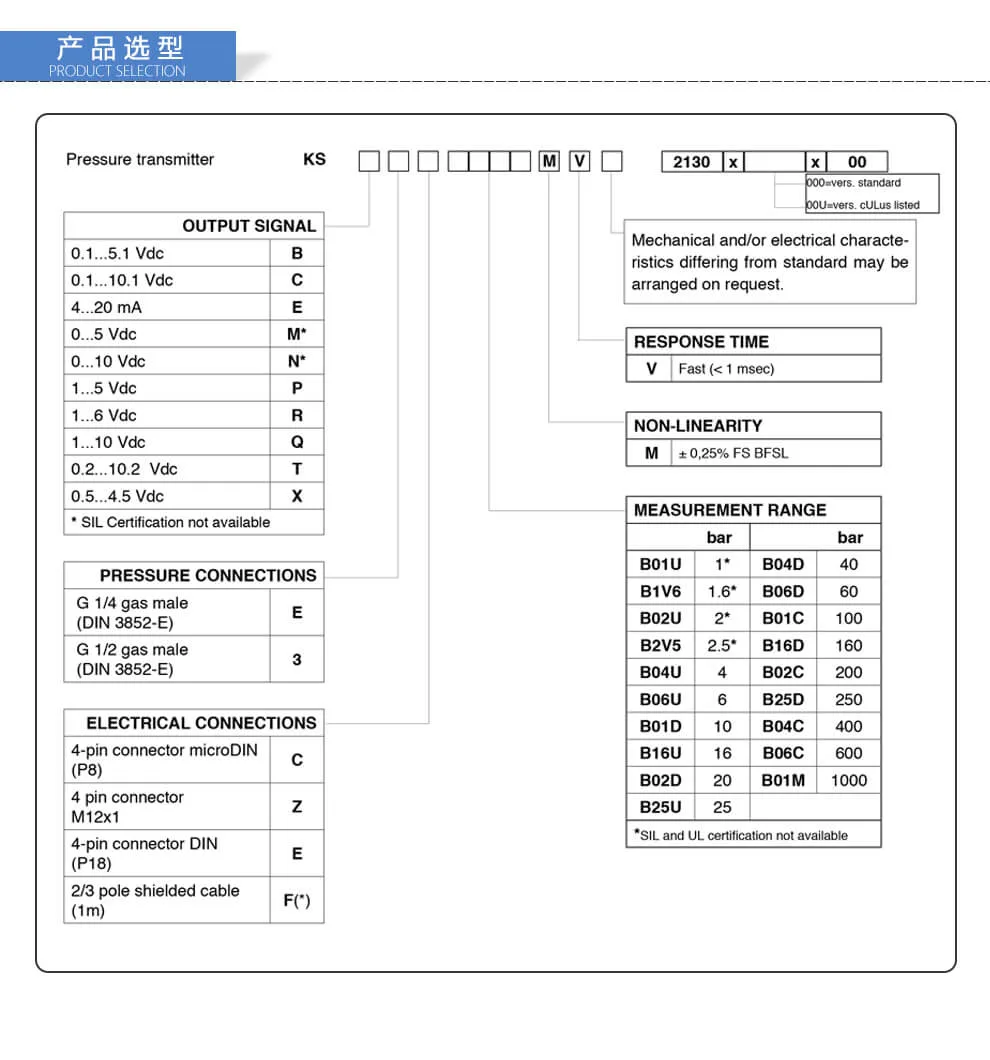

26产品选型

Pressure transmitter KS

*SIL and UL certification not available

000=vers. standard; 00U=vers. cULus listed

Mechanical and/or electrical characteristics differing from standard may be arranged on request.
