Profibus 接线指引给现场工程师用：一台装了 SIMATIC Manager 的电脑、一张 CP5611 接口卡，按下面的顺序走一遍，就能把德敏哲 Profibus 输出传感器的从站地址改好。
工具
1. 一台个人电脑(PC)
2. 一张西门子 SIMATIC CP5611 接口卡
3. 西门子 SIMATIC Manager 软件
程序
1. 把西门子 CP5611 接口卡安装到电脑主机底板上，并安装驱动程序。

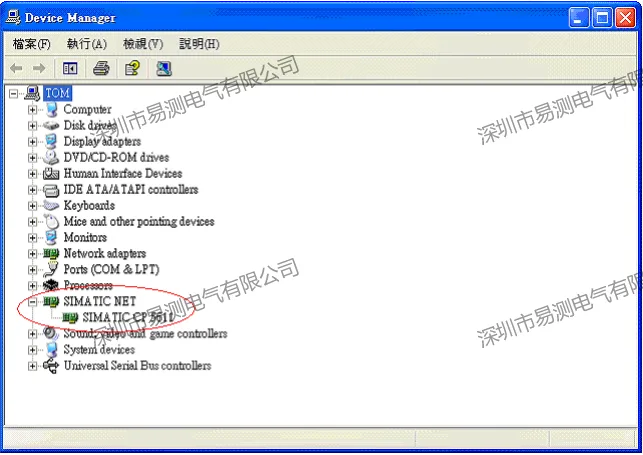

2. 检查驱动程序是否成功安装：“控制面板”-> “系统”-> “硬件”-> “设备管理器”。设备管理器出现 SIMATIC NET -> SIMATIC CP 5611。
3. 安装西门子 SIMATIC Manager 软件。

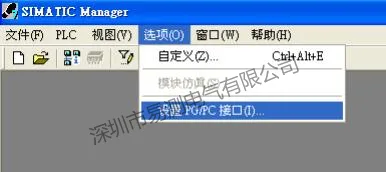

4. 启动 SIMATIC Manager 后，按“选项”-> “设置 PG/PC 接口”

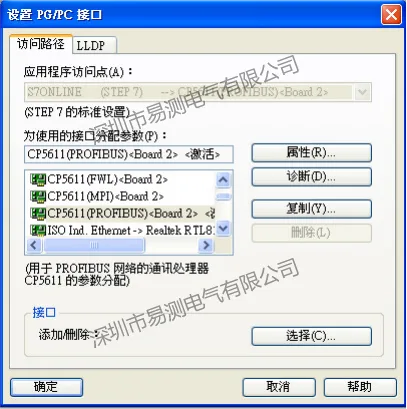

5. 选择“CP5611(PROFIBUS)”，然后按“确定”。
6. 连接德敏哲 Profibus 传感器至 CP5611 接口卡及 24Vdc 电源：
RxD/TxD-N：传感器 Pin 1 <-> 接口卡 Pin 8
RxD/TxD-P：传感器 Pin 2 <-> 接口卡 Pin 3
电源 24Vdc：传感器 Pin 5 <-> 24V
电源 0Vdc：传感器 Pin 6 <-> 0V
 |  |
| CP5611 接口卡接口 | 传感器接口 |
[注：不要把 24Vdc 电源连接至接口卡，接口卡 Pin 3 和 Pin 8 以外的引脚可以不接]

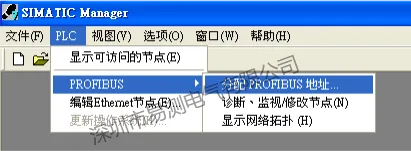

7. 先启动 24Vdc 电源，然后在 SIMATIC Manager 软件中，选择“PLC”-> “PROFIBUS”-> “分配 PROFIBUS 地址”，等 5-10 秒。

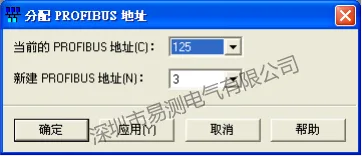

8. “当前的 PROFIBUS 地址”出现德敏哲 Profibus 传感器的地址 (出厂设置为 125)。若地址不是 125，即是传感器的地址曾被设置。
9. 在“新建 PROFIBUS 地址”输入新地址，新地址必须为 1-125 之间，而且不能和 Profibus 总线上的节点 (例如 PLC、传感器) 相同。然后按“确定”。

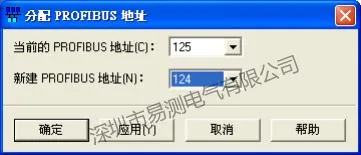

本例子把地址为 125 的传感器 (出厂设置) 改成地址为 124。实际操作时，请按情况选择新地址，不要跟其他节点的地址相同。

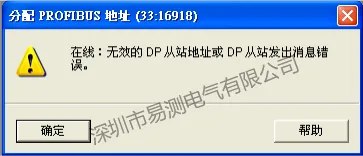

10. 按“确定”，SIMATIC Manager 会传回错误信息(33:16918)，不用在意此错误信息，按“确定” 即可，因为新的 Profibus 地址已写入传感器的 EEPROM，把传感器掉电复位，新的 Profibus 地址便生效。若错误信息并非 (33:16918)，可能是因硬件连接或软件设置有关，例如：传感器未接上 24V 电源，传感器和接口卡连接错误，接口卡没有成功安装或设置等。
11. 检查 Profibus 地址是否成功变更：先把传感器掉电复位，再选择“PLC”-> “PROFIBUS”->“分配 PROFIBUS 地址”，“当前的PROFIBUS 地址” 出现传感器最新的地址。若成功变更，按“取消” 离开“分配 PROFIBUS 地址” 功能。

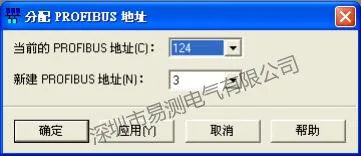

本例子把地址为 125 的传感器 (出厂设置) 改成地址为 124，所以“当前的PROFIBUS 地址” 出现 124。
本指引适用于德敏哲 Profibus 输出的磁致伸缩位移传感器。如需要 Profinet 或 EtherCAT 输出型号，可参考 Profinet/EtherCAT 信号输出。
