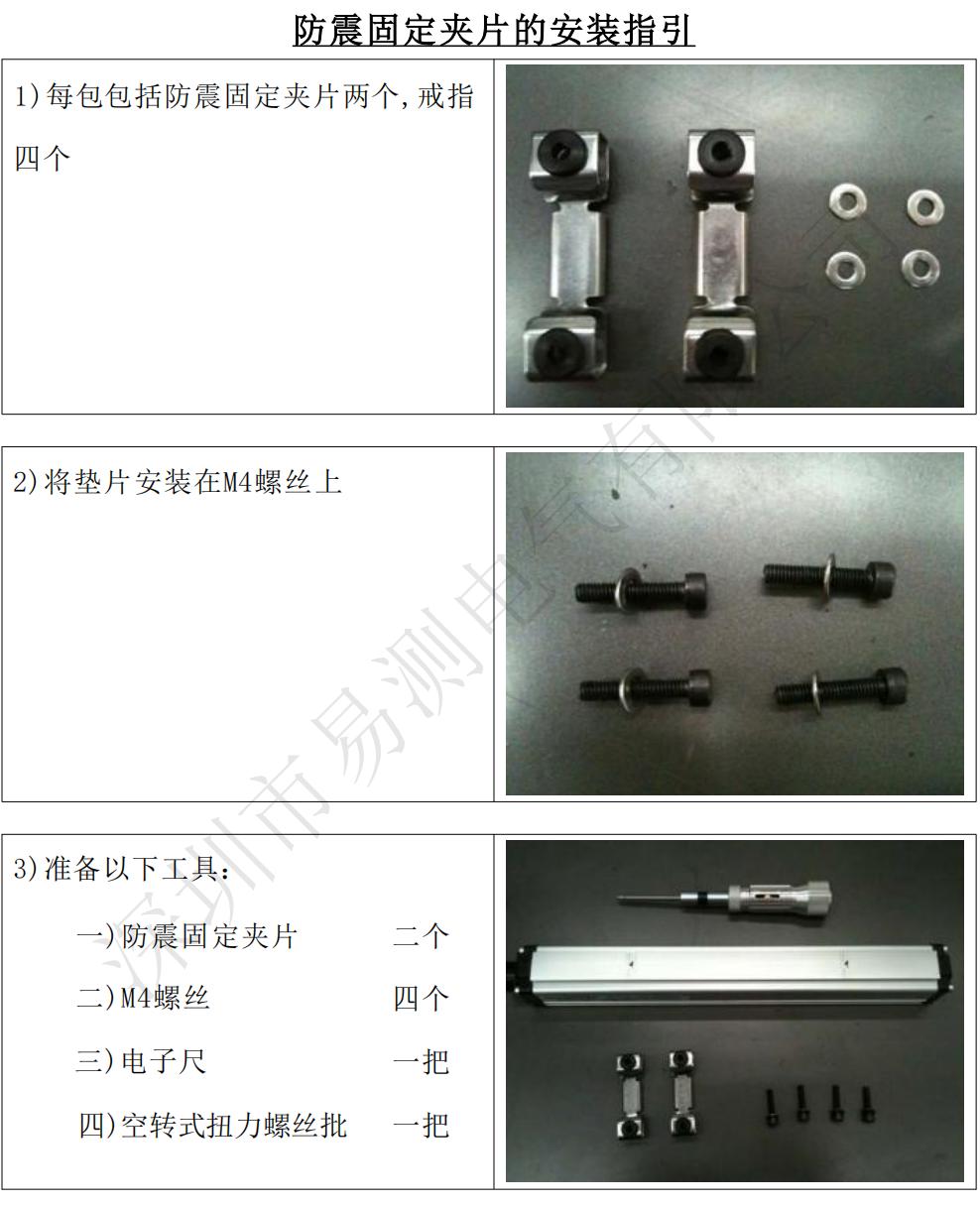

Germanjet德敏哲18系列、19P系列外置磁致伸缩位移传感器，安装时有一对绝缘/防震固定夹片，别看是两个小零件，装对了传感器稳定，装错了读数就会忽好忽坏。这里把正确的安装要点整理出来。
这对夹片是干什么的
外置式磁致伸缩传感器的磁环装在运动部件上，传感器本体固定在机架上。绝缘夹片的作用是把传感器和机架之间的电气联系隔开，避免机架上的杂散电流、多点接地带来的电位差影响测量；防震夹片的作用是给传感器一个弹性缓冲，把设备运行时的振动和冲击隔掉一部分，防止传感器本体跟着抖。
常见装错的情况
- 夹片当成普通垫片，装的时候把绝缘层压破了：绝缘层一破，电气隔离就没了，机架上的干扰直接传到传感器，读数漂移。
- 防震夹片装反或者漏装缓冲垫：失去缓冲，设备振动直接传给传感器，读数跟着抖。
- 夹片没压到位、螺丝没锁紧：传感器本体松动，位置在动，读数自然不准。
- 磁环和传感器之间的间隙没控制好：间隙太大信号弱，间隙太小或者有干涉，读数跳动。
正确的安装步骤

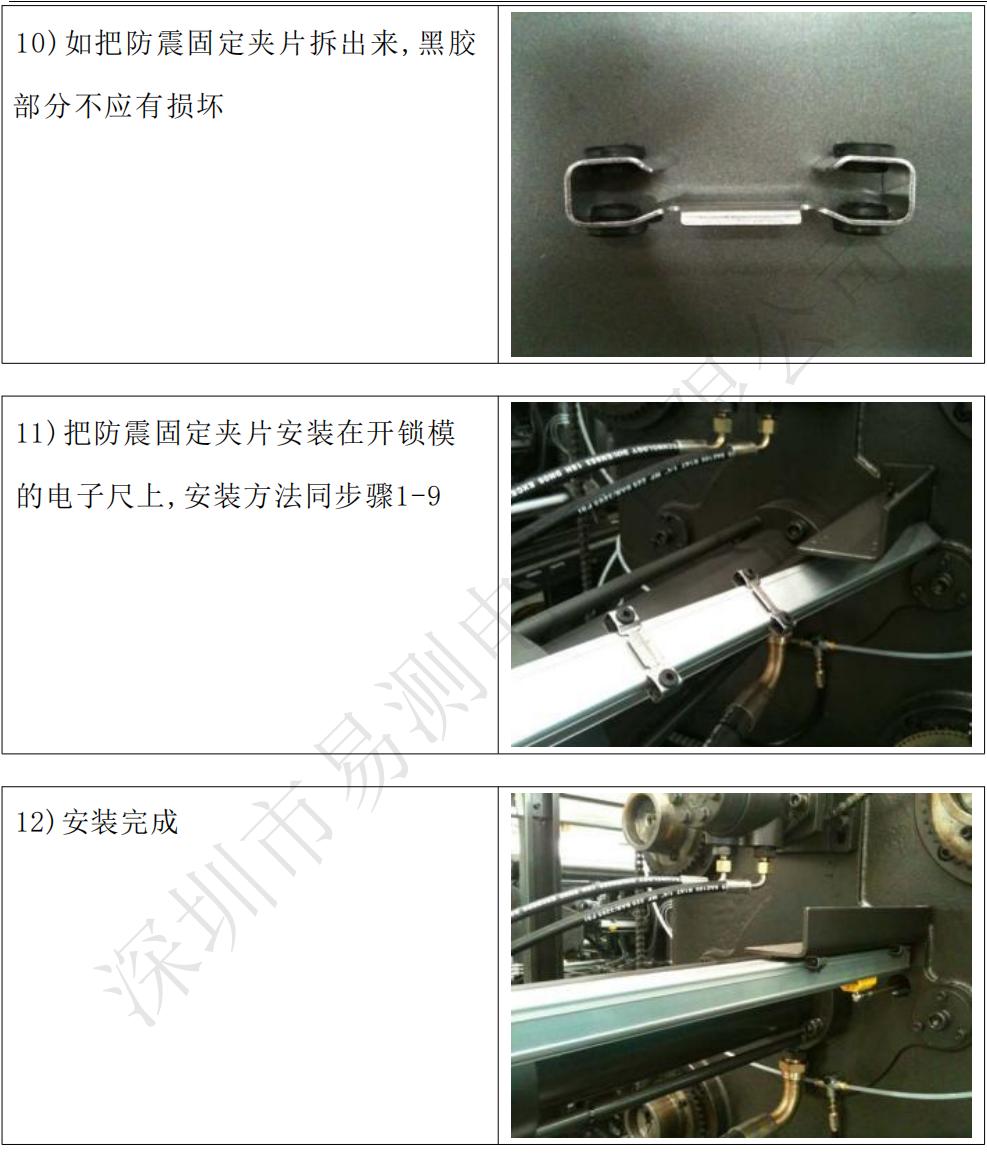

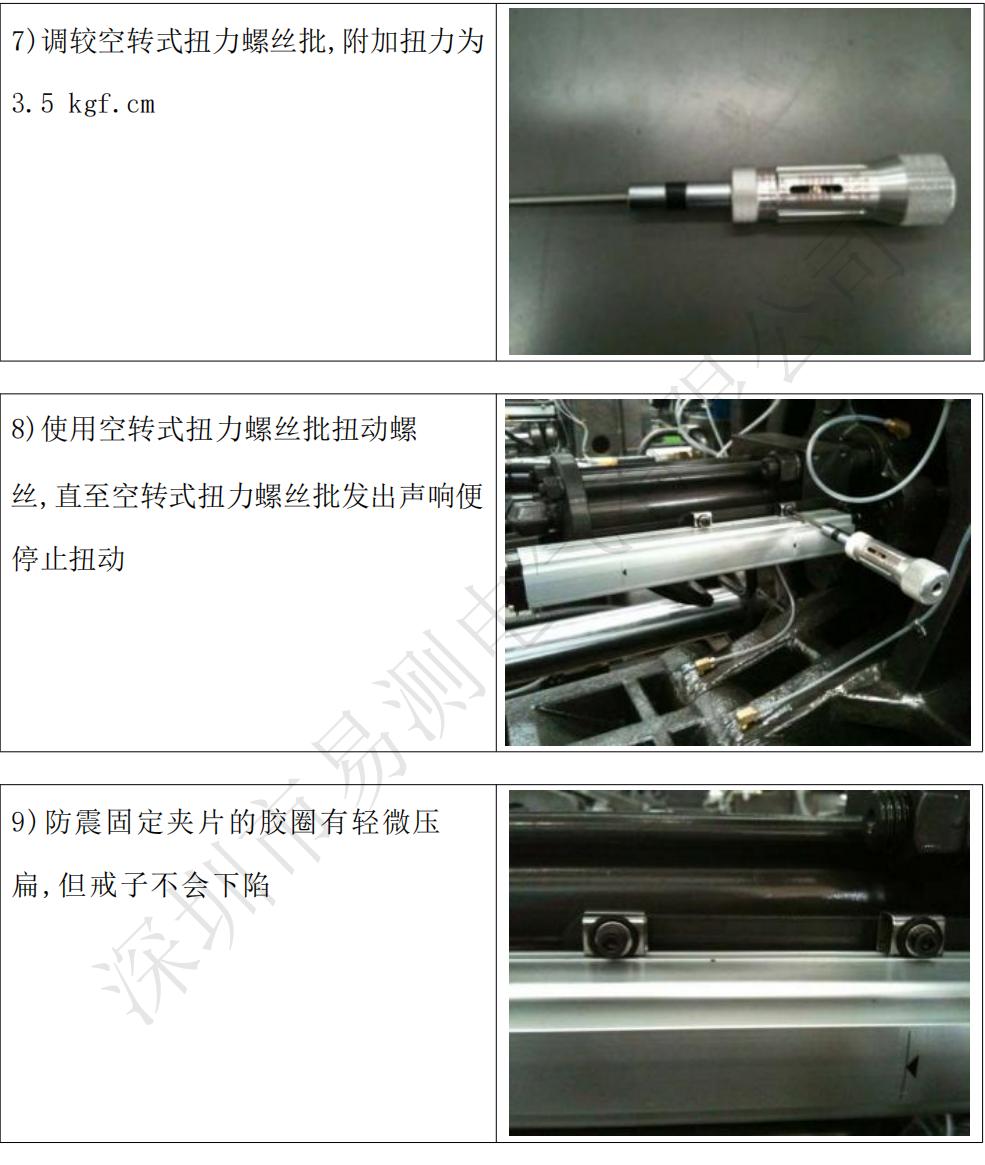

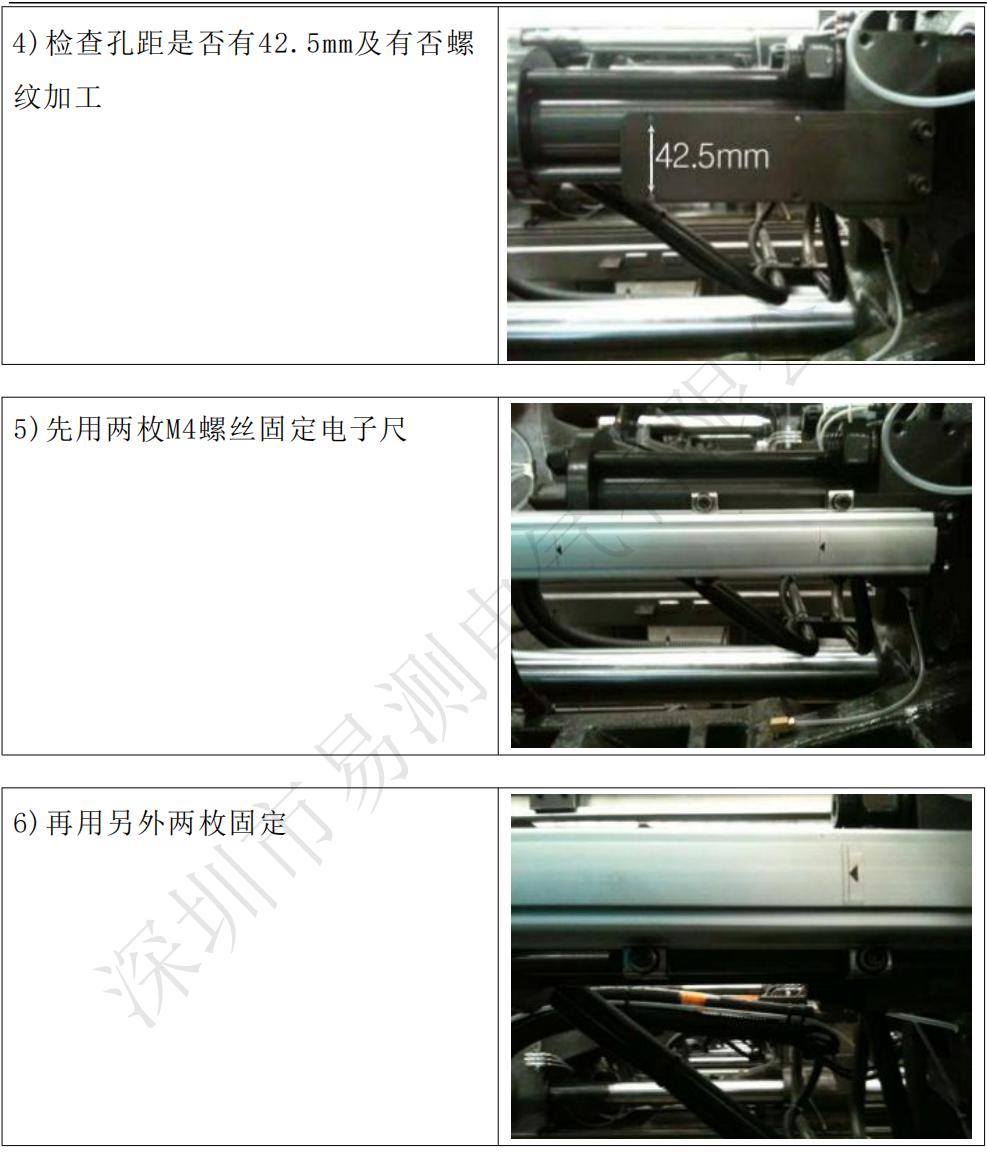

- 先把传感器本体通过绝缘夹片固定在机架上，夹片的绝缘部分完好，螺丝带弹垫锁紧，但不要过紧到压裂绝缘层。
- 磁环装在运动部件上，注意磁环方向（标记朝传感器方向），磁环和传感器之间的间隙按说明书要求控制。
- 电缆固定：电缆用线卡固定在机架上，留出随动余量，不要让电缆在运动中被反复拉扯，更不要让电缆拖地。
- 通电前检查一遍：传感器和磁环无机械干涉，磁环能全程顺畅移动，电缆固定点无松动。
- 通电后空行程走一遍，看读数全程是否平稳，有没有突变点。有突变先检查对应位置的机械干涉和磁环间隙。

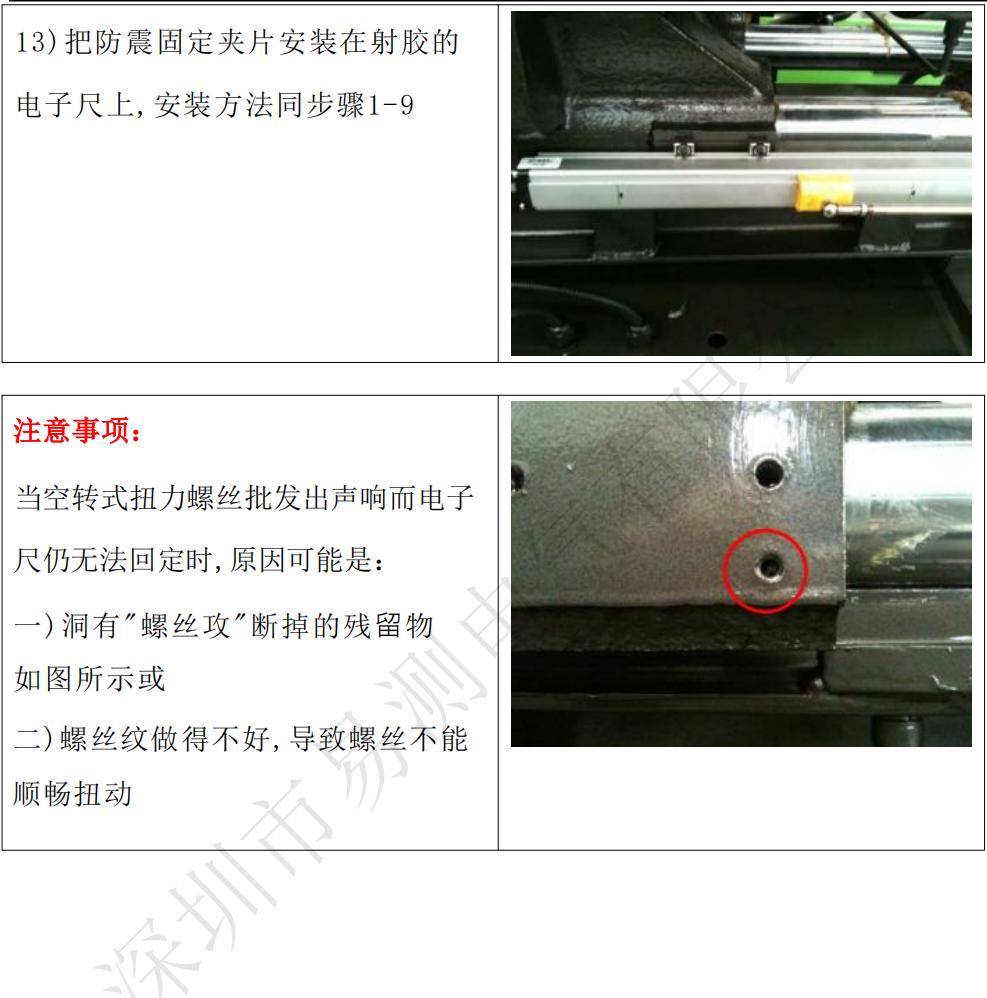

现场跳变时的检查
如果运行一段时间后读数出现跳变，按这个顺序查：先查夹片螺丝有没有松、绝缘有没有破；再查磁环间隙和运动部件有无松动；然后查电缆固定和屏蔽接地。多数情况下，机械松动和绝缘失效是主要原因。
绝缘/防震夹片这套小零件，装的时候多花两分钟，现场能少跑好几趟。
