接错线多数不会当场烧，但会出现三种结果：没数、数反了、读数乱跳。三种现象各对应一种接错方式，认出来就不用换探头。
先给结论：多数接错不烧，但会白白拆装一遍
交流 LVDT 的绕组线径很细，但它本身没有有源器件，接错端子通常不会立刻冒烟。真正麻烦的是现象对不上说明书，于是开始怀疑探头坏了，拆下来换一只，装上去还是同样的数——因为线还是那么接的。
下面三种接错，症状都很有辨识度。
接错一：把激励加到了次级绕组上
初级和次级在端子排上位置相邻，线号看错一位就会接反。这时激励电压加在次级上，探头不产生正常的差动输出。
表现：仪表上没数，或者只有极小的、几乎不随位移变化的数。探头本体可能会有轻微温升，因为绕组在持续通电却不做正常的磁耦合工作。这种状态不能长时间挂着，绕组发热会累积。
判法：断开激励，用万用表量各绕组电阻，对照随机资料的线号表，确认哪一组是初级。初级的阻抗特征和次级不一样，具体数值以资料为准，本站样本没有给出标称电阻，别拿网上的数字当标准。
接错二：两组次级互换，数是反的
这是最容易被当成「探头坏了」的一种。两组次级的线对调之后，差动信号的极性反了，但零点仍然是零。
表现非常典型：铁芯往上走，读数往下掉；往下走，读数往上走。零位还对得上，量程也够，就是方向拧了。有人会以为这是「过零相位翻转」，其实两码事，零位和过零相位翻转讲的是超出线性区之后的现象。
处理：把两组次级换回来就行，探头不用换。换完重新走一遍全行程，确认方向和对称性都正常。
接错三：拿屏蔽层当信号线
线芯不够用、或者接头做了一半懒得补，就会有人把屏蔽层当一根回路线使。这一接，屏蔽网变成了天线，干扰直接进信号。
表现：读数乱跳，而且跳的幅度和旁边设备的工作状态相关——变频器一启动就跳，电机一停就安静。更麻烦的是，这种情况下屏蔽已经不起作用了，再怎么在柜子里调接地也没用。
处理：这根线基本报废了，换线。屏蔽层只能做屏蔽，接在调理器或采集端一头，见读数乱跳的四步排查。
为什么不能凭线色猜
同一个型号，不同批次、不同供货渠道，引出线的颜色可能不一样。红色不一定就是正电源，黑色也不一定就是公共端。本站样本给的做法就一句：按随机资料。
这不是推托。线色是厂家内部约定，没有行业统一标准，凭颜色接线等于赌运气。真要图快，就做一件事：通电前拿万用表把线分组量出来，五分钟的事。
上电前的三步核对，全都不用通电

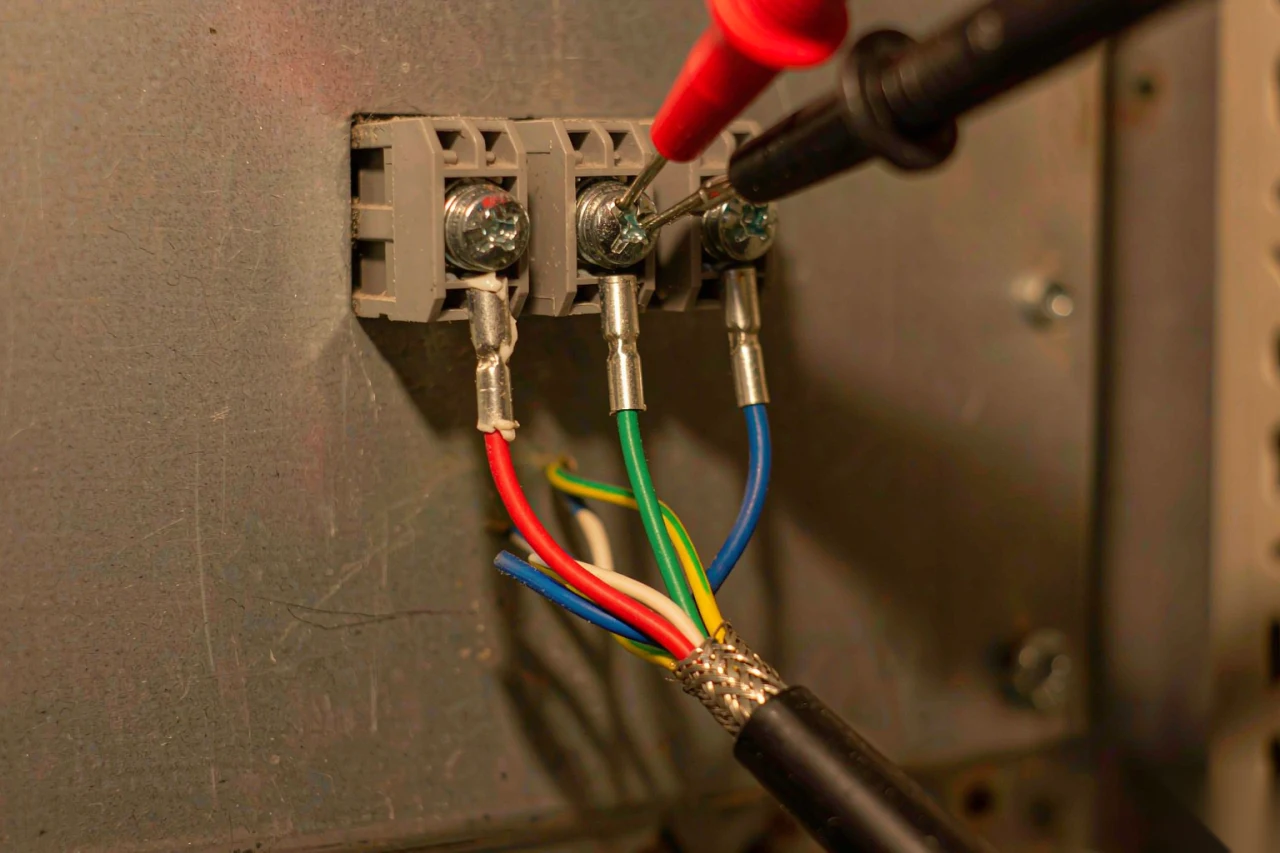

第一步，万用表打电阻档，两两量引出线。有稳定读数的两根就是一组绕组，读数为无穷大说明不在一组。多量几次，读数跳的那组内部可能已经接触不良。
第二步，数组数。交流 LVDT 典型结构是一组初级加两组次级，量出来应该是三组。量出两组或者四组，先回头查资料，别硬接。
第三步，对照随机资料的线号表，把三组和端子一一对上，做张表贴在柜门上。这一步花十分钟，能省掉后面几个小时的返工。
直流一体式要注意的地方
FER20 和 FEG20 是直流 9 到 28 伏单电源，探头里带电路，接线端子上有电源正负。这类产品的接线要以本体或资料上的端子标识为准，别套用交流探头那套「三组绕组随便量」的经验——里面多了电路，量的结果不一样。
分体式的 FEG20 还有一条单独的规矩：探头和电子仓按序列号配对，不能把两只不同套的拼在一起用。拼错了不会烧，但读数不可信。
接反之后要不要重新标定
次级互换这种情况，换回来之后零点会回到原来的位置，但保险起见还是重走一遍全行程。真正需要重新标定的是另外两种情况：接了长线、换了调理器、动过增益或调零电位器。只把线换回来、别的一个没动，一般不用重标。
依据
三种接错的症状按绕组结构和解调原理推演，与现场常见表现一致。屏蔽层单端接地、信号线与动力线分开敷设属于通用做法。
本文用到的本站数字：FER8 为交流笔式，本体不含电路，须外配解调器，输出 0-5V、0-10V、4-20mA（二线/三线）、RS485 或交流；FER20 为直流 9–28V 单电源，电路密封在 304 不锈钢管内；FEG20 为分体式，探头与电子仓按序列号配对。
明确没写进样本的：本站没有给出各绕组的标称电阻值、线色定义表、以及反接后的允许通电时长。所以本文不给「能接错多久」的结论，只给「上电前先量」的动作。具体线号以随货资料为准。
