外置式磁致伸缩线性位置传感器18系列，是非接触式绝对测量系统，用来精确探测一个或多个位置，承担自动化产线位置检测的核心角色。传感器本体做成密封的IP67铝外壳，在压力机、注塑机、龙门机器人这类恶劣环境下也扛得住。
磁致伸缩这个原理，简单说就是靠一束超声波脉冲在金属波导丝里传播，磁环（位置磁铁）经过时激发出一个扭转脉冲，传感器按发射到接收的时间差，算出磁环离电子头的距离。时间差测得很准，所以位置也就准。跟模拟量电位器那种靠电阻分压、靠电刷接触的原理不一样，磁致伸缩从头到尾没有物理接触，所以不会像电位器那样用久了电刷磨掉、读数漂移。
非接触绝对测量的特点
磁致伸缩传感器靠波导脉冲原理工作：传感器内部有波导丝，磁环（位置指示器）套在传感器杆上随运动部件移动，电脉冲和磁场相互作用产生返回脉冲，根据时间差算出位置。整个过程磁环和传感器没有机械接触，所以没有磨损，寿命长。
绝对位置的意思是：断电再上电，位置值直接就是当前真实位置，不需要回零、不需要找参考点。设备断电重启后，控制逻辑不用重新对位。
外置式的优势在哪

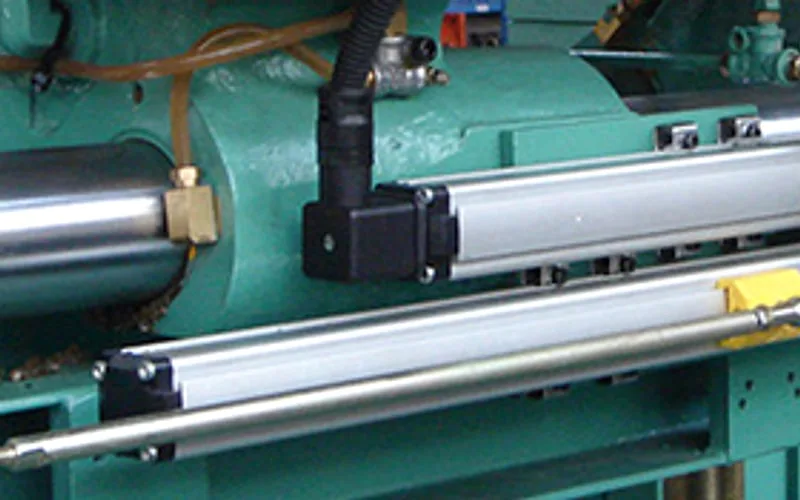

和外置安装对应的是内置式（装进油缸里）。外置式的价值在于不破坏设备原有结构：传感器直接固定在机器外侧机架或导轨上，磁环装在运动部件上，不需要把传感器塞进油缸、不用改动液压缸本体。对已经定型的设备、改造项目，或者行程不长、装不了内置的场合，外置式基本就是首选。
外置式也方便后期维护。传感器在外部，出现了问题直接看到、直接换，不用停机拆油缸。这一点对连续生产、不允许长时间停机的产线特别重要。
18系列的结构
- 密封铝外壳，IP67防护，耐油污、粉尘、水淋。
- 外置安装，传感器固定在机架或导轨上，磁环装在运动部件上。
- 非接触、无磨损，适合频繁动作、长期运行的设备。
- 可测量一个或多个位置，多磁环配置可按需扩展。
适合的场合
压力机：滑块位置、模具闭合位置检测，环境有油污和振动。
注塑机：模板位置、顶出位置反馈，环境有粉尘和油雾。
龙门机器人：X/Y/Z轴位置检测，行程长、动作频繁。
这些场合的共同点是环境恶劣（油、尘、水、振）、动作频繁、要求可靠。IP67外壳把外界环境隔在外面，非接触结构把磨损减到最小。
外置 vs 内置怎么选
同一个自动化产线，到底用外置还是内置，可以按下面这几条判断：
| 对比项 | 外置式（18系列） | 内置式（16/17/19D系列） |
|---|---|---|
| 是否改动设备结构 | 不动，直接装外侧 | 要装进油缸，改动缸体或活塞 |
| 行程类型 | 中等行程为主 | 跟随油缸行程（可超长到18米） |
| 防护 | IP67铝壳 | 耐压不锈钢杆+密封法兰 |
| 维护 | 外置，直接可见可换 | 需停机拆缸 |
| 典型场景 | 压机、注塑机、龙门机器人 | 伺服液压缸、高压油缸 |
简单说：设备要改结构、行程跟着油缸走的，选内置；不想动设备、想省维护省事的，选外置。两条路线本站都有对应系列，不会没得选。
外置安装的注意事项
外置式最容易被忽略的是磁环的随动间隙和安装刚性。磁环如果装得松松垮垮，运动时会发生抖动，读数就跟着跳。夹片如果固定不牢，振动会把传感器带偏。所以下面几点要特别留意：
- 传感器固定在机架上要牢，磁环装在运动部件上要稳，两者之间间隙按说明书控制。
- 磁环方向正确（标记朝传感器），移动全程无机械干涉。
- 电缆固定好，随动部分留余量，别被拉扯。
- 通电后空行程走一遍，看读数全程平稳，确认输出信号（模拟量或总线）和控制器匹配。
- 现场读数跳动时，先查机械松动和磁环间隙，再查布线和屏蔽接地。
18系列外置磁致伸缩适合“环境脏、要求稳”的位置检测场合。非接触、IP67、绝对位置，这三个特点让它成为恶劣环境下可靠的位移测量方案。
