19F系列磁致伸缩位移传感器（软管长行程）
详情图展示 19 系列外置安装相关外形与配件资料：铝型材外壳、电子头带 LED，可通过夹片外置固定。
图中列出 Profibus 195、EtherCAT 197/198 等接口对应的电子头长度，并给出导轨型 / 悬浮型磁铁与多种固定夹片选项。
注：本产品站内定位为软管长行程机型，但当前 proinfo 前几张图主要为外置型尺寸与配件说明，未出现软管量程等专用电气参数表。
- ✓ 支持 Profibus / EtherCAT 数字接口
- ✓ 电子头带 LED 指示
- ✓ 导轨型与悬浮型磁铁可选
- ✓ 导轨型接头摆角 ±18°
- ✓ 多种固定夹片（含绝缘型）可选
- ✓ 配件工作温度可达 -40℃～75℃
技术图册与资料
技术参数与规格说明

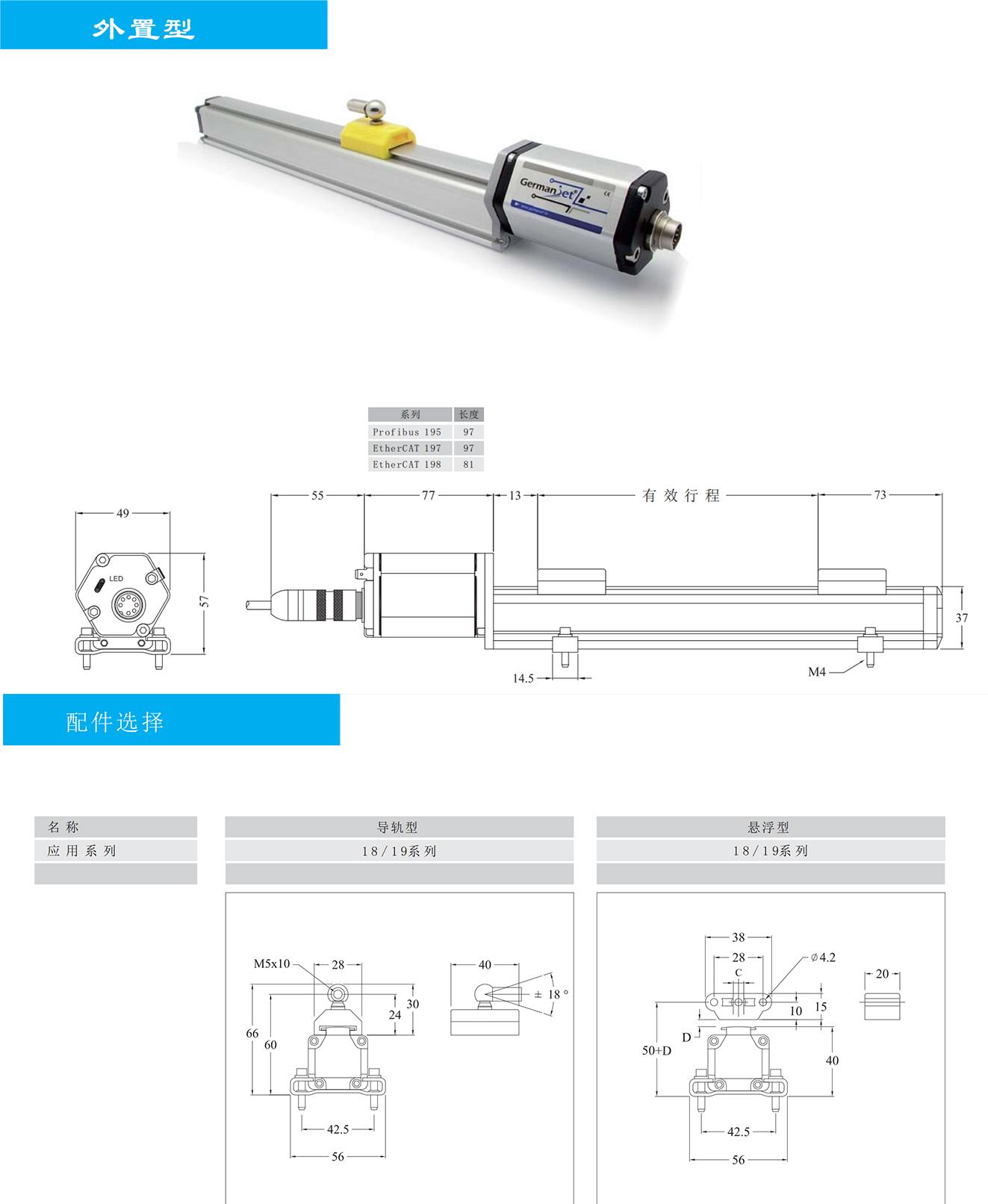

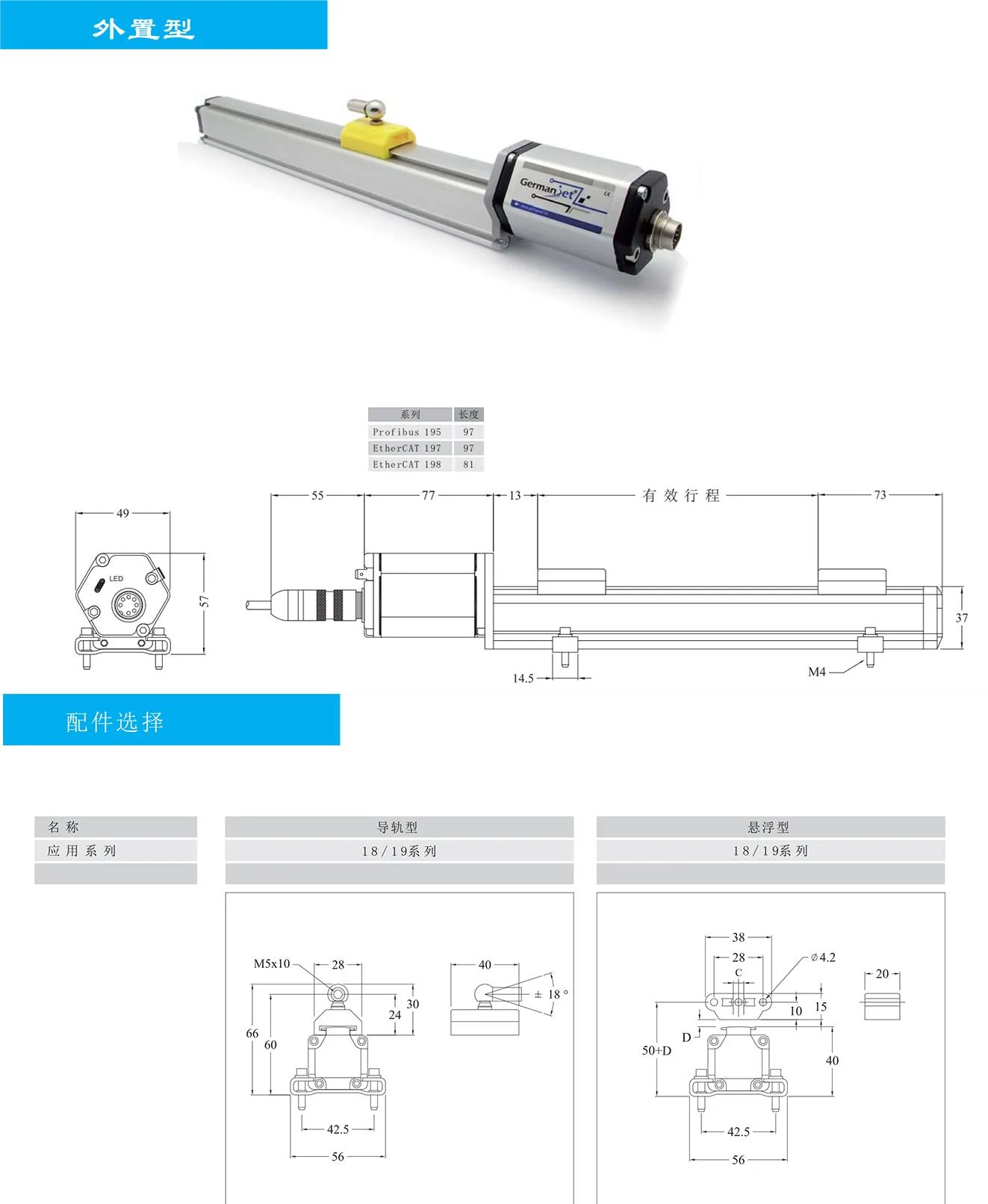

01外置型
| 系列 | 长度 |
|---|---|
| Profibus 195 | 97 |
| EtherCAT 197 | 97 |
| EtherCAT 198 | 81 |
传感器尺寸标注：49、57、55、77、13、有效行程、73、37、14.5、M4。
04配件选择
| 名称 | 导轨型 | 悬浮型 |
|---|---|---|
| 名称 | 导轨型 | 悬浮型 |
| 应用系列 | 18/19系列 | 18/19系列 |
导轨型磁石尺寸标注：M5x10、28、30、24、66、60、42.5、56、40、±18°。
悬浮型磁石尺寸标注：38、φ4.2、20、C、10、15、50+D、D、J、40、42.5、56。
08订货编号 1800 951 001
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 1 |
| 材料 | 塑料 |
| 重量 | 约30 g |
| 磁块距工作面(D) | 固定 |
| 侧面错位(C) | 固定 |
| 工作温度 | -40至75℃ |
10订货编号 1800 951 002
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 2 |
| 材料 | 塑料 |
| 重量 | 约12 g |
| 磁块距工作面(D) | 0.1 - 4 mm |
| 侧面错位(C) | ± 8 mm |
| 工作温度 | -40至75℃ |

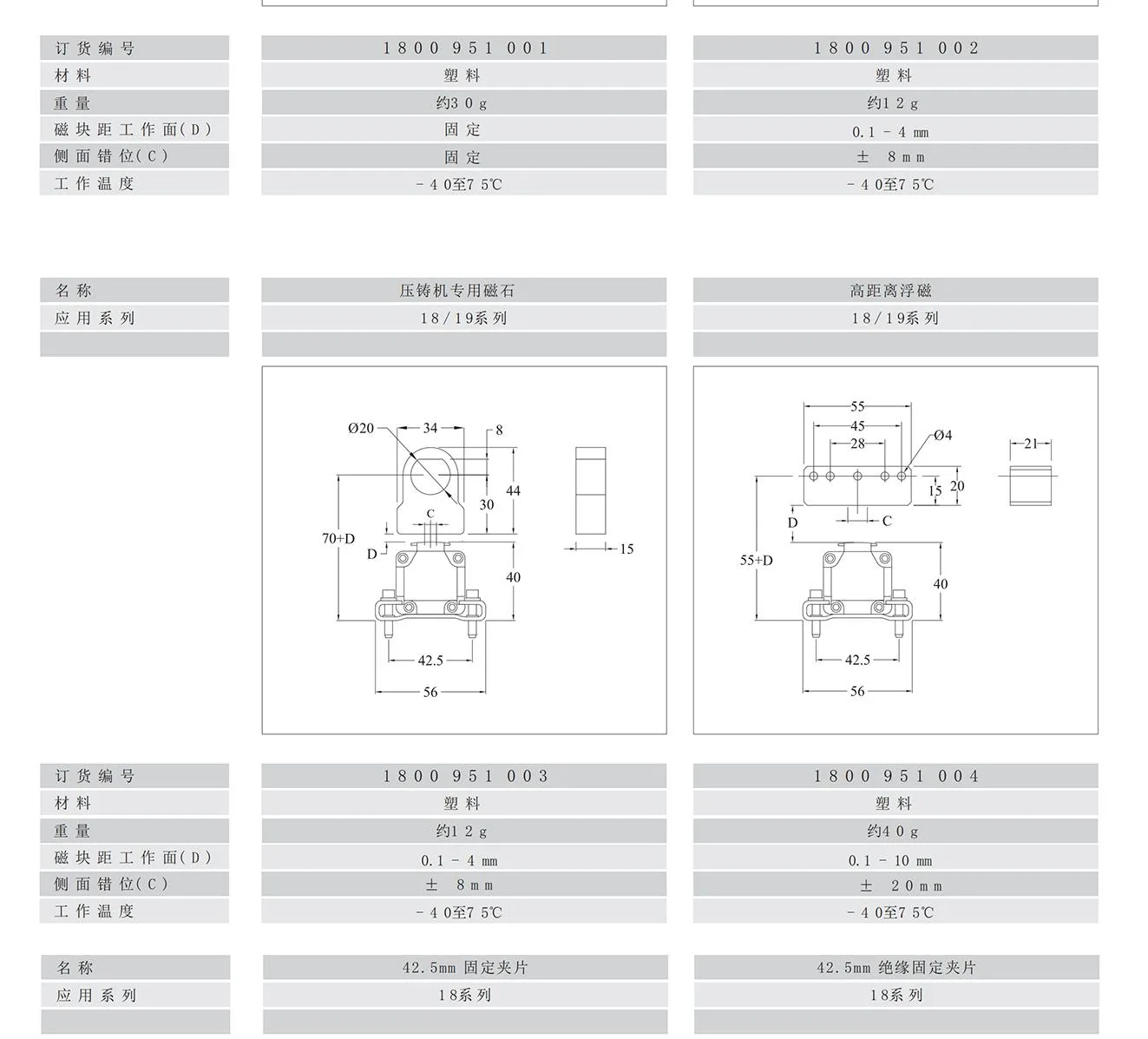

压砖机专用磁石
| 项目 | 参数 |
|---|---|
| 名称 | 压砖机专用磁石 |
| 应用系列 | 18/19系列 |

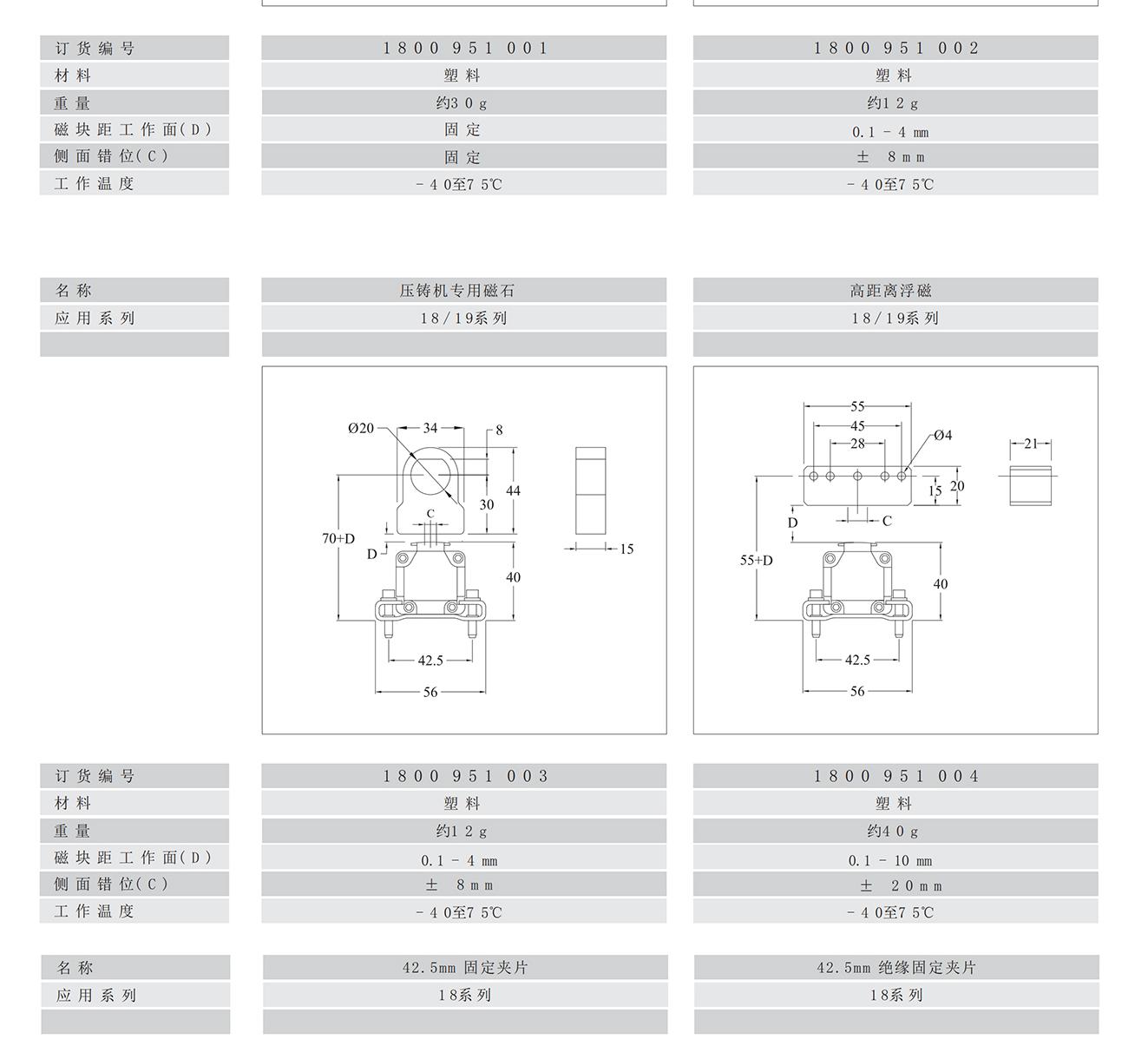

高距离浮磁
| 项目 | 参数 |
|---|---|
| 名称 | 高距离浮磁 |
| 应用系列 | 18/19系列 |
16订货编号 1800 951 003
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 3 |
| 材料 | 塑料 |
| 重量 | 约12 g |
| 磁块距工作面(D) | 0.1 - 4 mm |
| 侧面错位(C) | ± 8 mm |
| 工作温度 | -40至75℃ |
42.5mm 固定夹片
| 项目 | 参数 |
|---|---|
| 名称 | 42.5mm 固定夹片 |
| 应用系列 | 18系列 |
20订货编号 1800 951 004
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 4 |
| 材料 | 塑料 |
| 重量 | 约40 g |
| 磁块距工作面(D) | 0.1 - 10 mm |
| 侧面错位(C) | ± 20 mm |
| 工作温度 | -40至75℃ |
42.5mm 绝缘固定夹片
| 项目 | 参数 |
|---|---|
| 名称 | 42.5mm 绝缘固定夹片 |
| 应用系列 | 18系列 |
尺寸标注：Ø20、34、8、44、30、15、70+D、c、40、42.5、56（1800951001）；Ø4、55、45、28、21、20、15、55+D、40、42.5、56（1800951002）

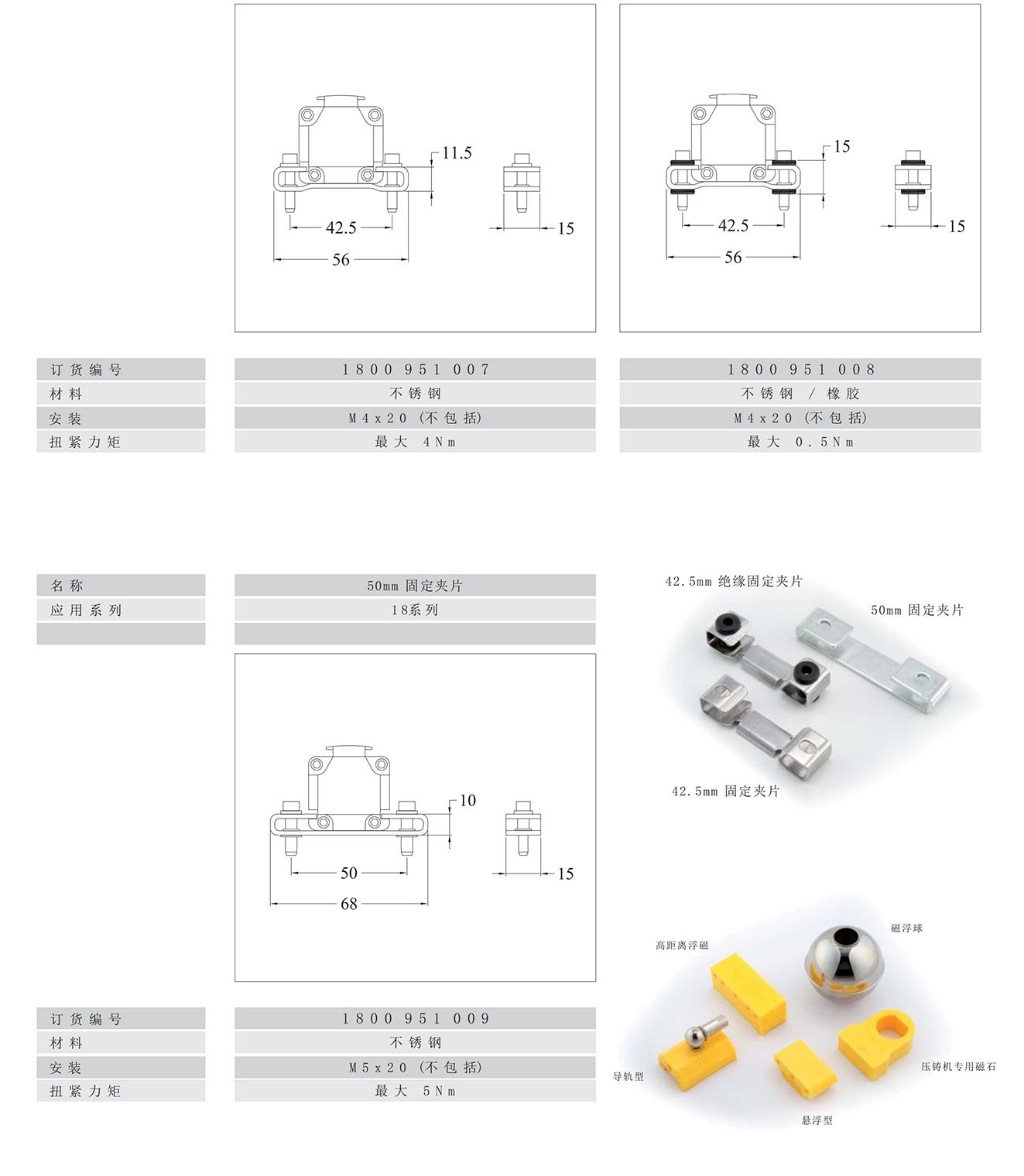

25订货编号 1800 951 007
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 7 |
| 材料 | 不锈钢 |
| 安装 | M4x20（不包括） |
| 扭紧力矩 | 最大 4Nm |
27订货编号 1800 951 008
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 8 |
| 材料 | 不锈钢/橡胶 |
| 安装 | M4x20（不包括） |
| 扭紧力矩 | 最大 0.5Nm |
50mm 固定夹片
| 项目 | 参数 |
|---|---|
| 名称 | 50mm 固定夹片 |
| 应用系列 | 18系列 |
31订货编号 1800 951 009
| 项目 | 参数 |
|---|---|
| 订货编号 | 1 8 0 0 9 5 1 0 0 9 |
| 材料 | 不锈钢 |
| 安装 | M5x20（不包括） |
| 扭紧力矩 | 最大 5Nm |
尺寸标注：11.5、42.5、56、15（1800951007）；15、42.5、56、15（1800951008）；10、50、68、15（1800951009）

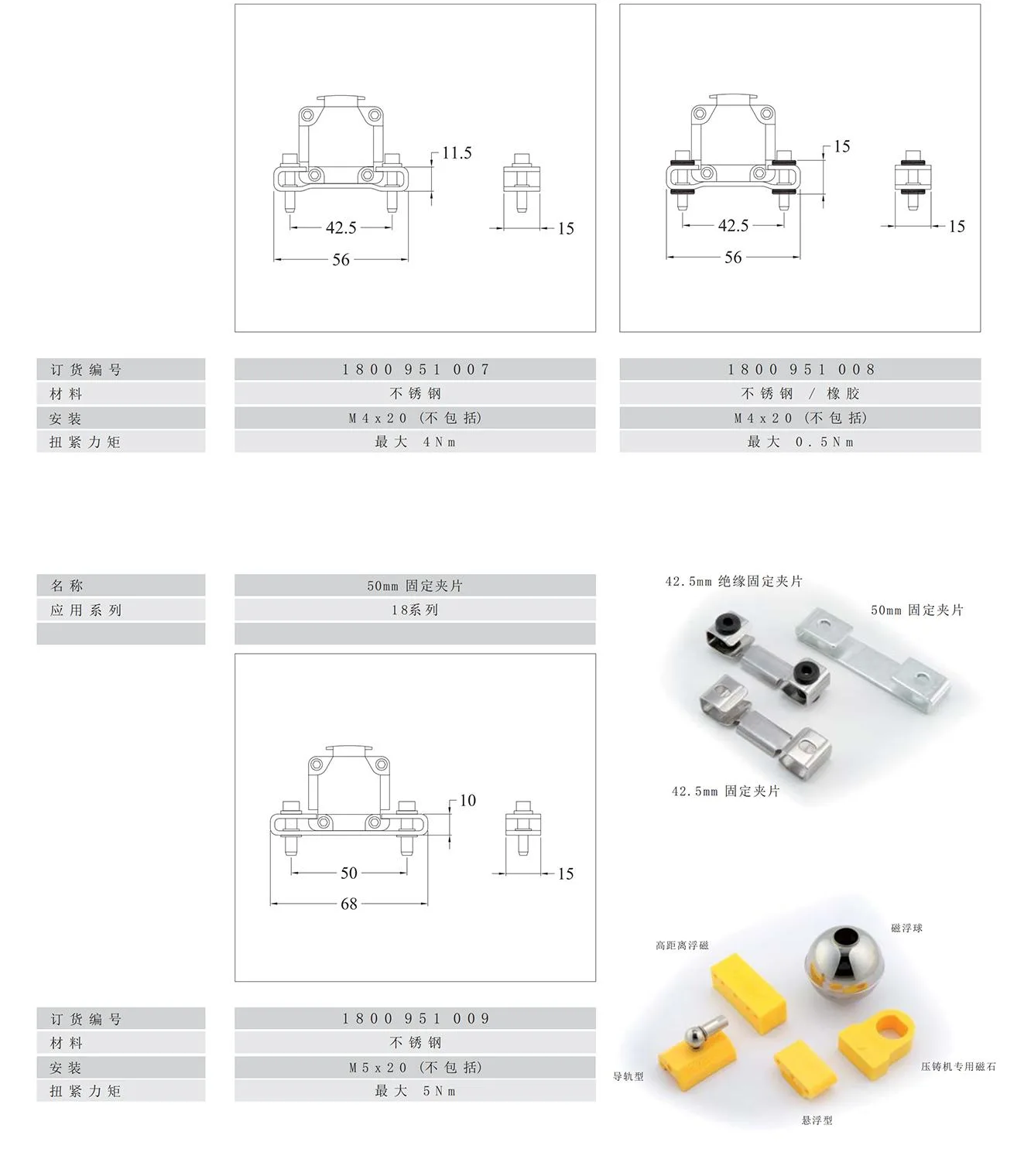

配件图示标签
- 42.5mm 绝缘固定夹片
- 50mm 固定夹片
- 42.5mm 固定夹片
- 高距离浮磁
- 磁浮球
- 压砖机专用磁石
- 导轨型
- 悬浮型
技术参数（文字整理）
| 电子头长度 | Profibus 195：97mm；EtherCAT 197：97mm；EtherCAT 198：81mm |
|---|---|
| 电子头截面 | 约 49mm × 57mm |
| 型材高度 | 37mm |
| 本体安装 | 底部夹片，M4 螺丝 |
| 导轨型滑块 | M5×10，摆角 ±18°；支架孔距 42.5mm |
| 压铸机专用磁石 | 订货号 1800 951 001，约 30g，-40～75℃ |
| 高距离浮磁 | 订货号 1800 951 002，D=0.1～4mm，C=±8mm |
| 42.5mm 不锈钢固定夹片 | 订货号 1800 951 007，最大 4Nm |
| 42.5mm 绝缘固定夹片 | 订货号 1800 951 008，最大 0.5Nm |
| 50mm 固定夹片 | 订货号 1800 951 009，最大 5Nm |
