17EX磁致伸缩位移传感器（本安防爆）
17E 系列本安防爆磁致伸缩位移传感器严格按照 GB3836.1-2010、GB3836.4-2010 要求研制、设计与制造，并获得国家防爆电气产品质量监督检验中心颁发的防爆合格证。
采用非接触式磁悬浮测量技术，提供高精准、高可靠、高稳定的直接绝对值位移输出；无机械磨损，无须重新标定与定期维护。
电子部分达 IP67，具备抗震、防尘、防潮保护；防爆标志为 Ex ia IIB T4 Ga。
- ✓ 本安防爆认证 Ex ia IIB T4 Ga
- ✓ 符合 GB3836.1 / GB3836.4
- ✓ 非接触测量，免维护、免重新标定
- ✓ 直出电缆连接，防护 IP67
- ✓ 供电 +12Vdc，模拟电压/电流输出
- ✓ 工作温度 -40℃～75℃
技术图册与资料
技术参数与规格说明

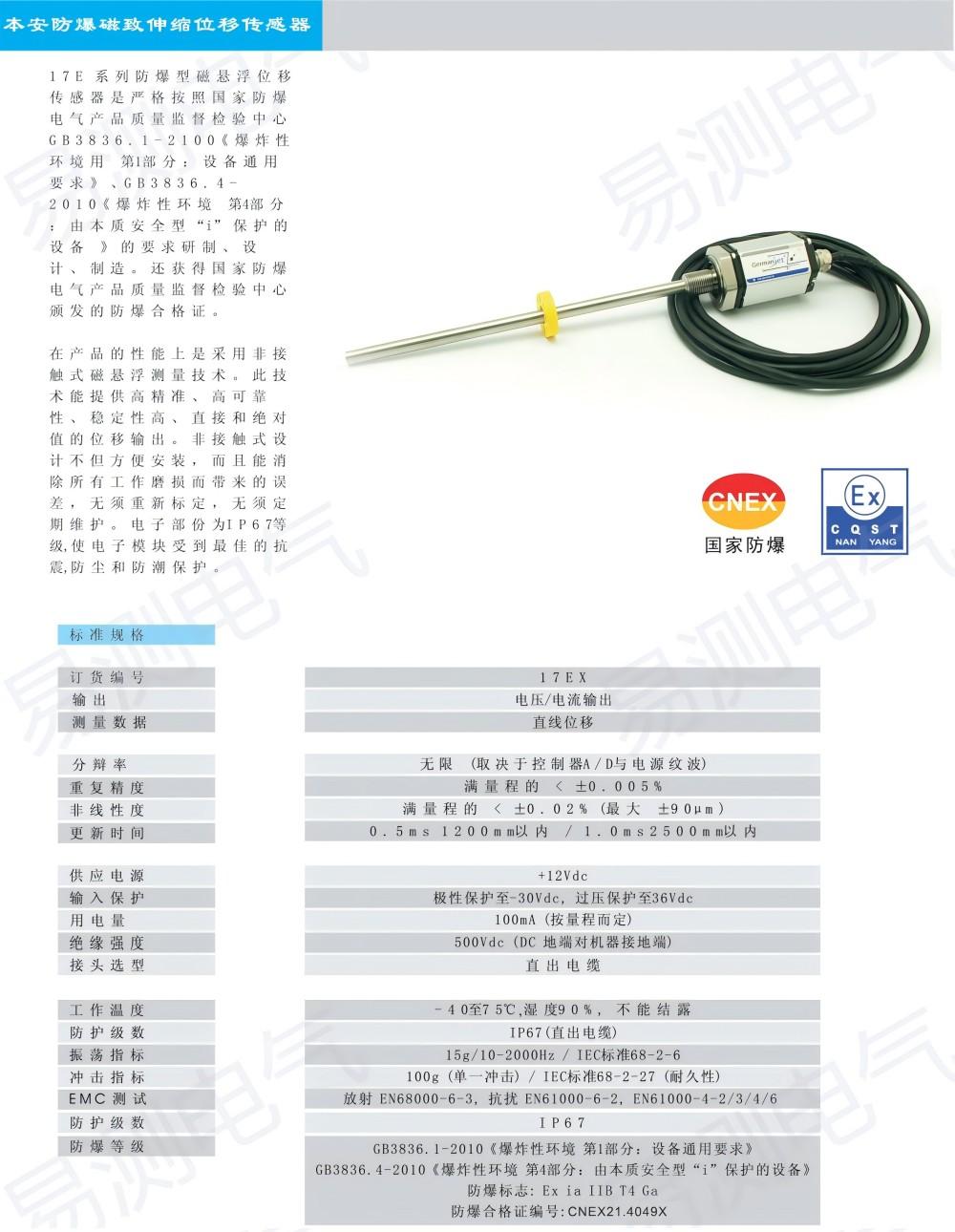

0117E 系列防爆型磁悬浮位移传感器
17E 系列防爆型磁悬浮位移传感器是严格按照国家防爆电气产品质量监督检验中心 GB3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》、GB3836.4-2010《爆炸性环境 第 4 部分:由本质安全型"i"保护的设备》的要求研制、设计、制造,并获得国家防爆电气产品质量监督检验中心颁发的防爆合格证。
产品采用非接触式磁悬浮测量技术,提供高精度、高可靠性、稳定性高的直接和绝对值位移输出。非接触式设计方便安装,消除所有工作磨损带来的误差,无须重新标定,无须定期维护。电子部份为 IP67 等级,使电子模块受到最佳的抗震荡、防尘和防潮保护。
认证
- CNEX 国家防爆认证
- Ex 防爆标志(南阳 CQST)
06标准规格
| 项目 | 参数 |
|---|---|
| 订货编号 | 17EX |
| 输出 | 电压 / 电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 无限(取决于控制器 A/D 与电源纹波) |
| 重复精度 | 满量程的 < ±0.005% |
| 非线性度 | 满量程的 < ±0.02% (最大 ±90μm) |
| 更新时间 | 0.5ms 1200mm 以内 / 1.0ms 2500mm 以内 |
| 供应电源 | +12Vdc |
| 输入保护 | 极性保护至 -30Vdc,过压保护至 36Vdc |
| 用电量 | 100mA(按量程而定) |
| 绝缘强度 | 500Vdc(DC 地端对机体地端) |
| 接头选型 | 直出电缆 |
| 工作温度 | -40 至 75°C,湿度 90%,不能结露 |
| 防护等级 | IP67(直出电缆) |
| 振荡指标 | 15g / 10-2000Hz / IEC 标准 68-2-6 |
| 冲击指标 | 100g(单一冲击)/ IEC 标准 68-2-27(耐久性) |
| EMC 测试 | 放射 EN61000-6-3,抗扰 EN61000-6-2,EN61000-4-2/3/4/6 |
| 防护等级 | IP67 |
| 防爆等级 | GB3836.1-2010、GB3836.4-2010 |
| 防爆标志 | Ex ia IIB T4 Ga |
| 防爆合格证编号 | CNEX21.4049X |

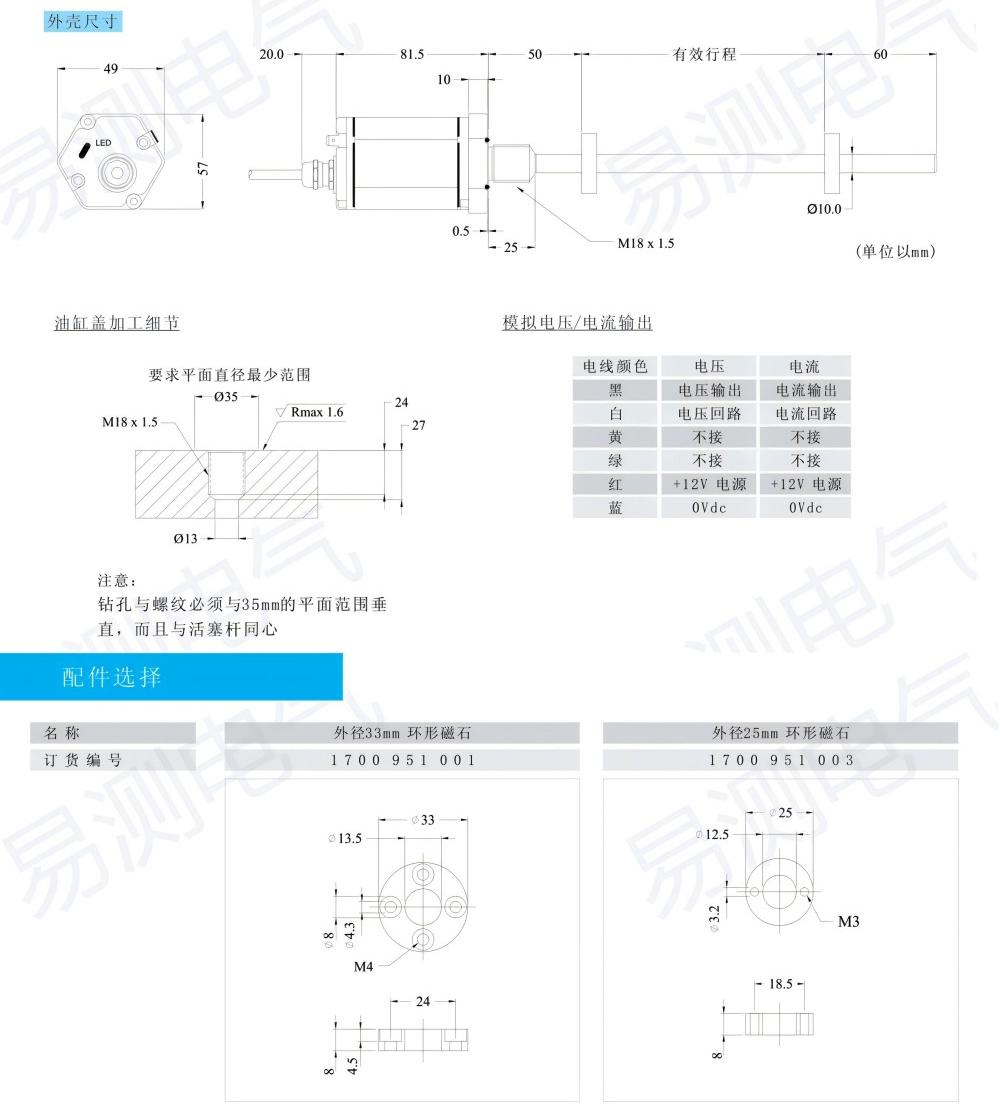

08外壳尺寸
外形尺寸标注（单位以mm）：49、20.0、81.5、10、50、有效行程、60、57、0.5、25、M18x1.5、Ø10.0
10油缸盖加工细节
要求平面直径最少范围：Ø35
尺寸标注：M18x1.5、∇Rmax 1.6、Ø13、24、27
注意
钻孔与螺纹必须与35mm的平面范围垂直，而且与活塞杆同心
15模拟电压/电流输出
| 电线颜色 | 电压 | 电流 |
|---|---|---|
| 黑 | 电压输出 | 电流输出 |
| 白 | 电压回路 | 电流回路 |
| 黄 | 不接 | 不接 |
| 绿 | 不接 | 不接 |
| 红 | +12V 电源 | +12V 电源 |
| 蓝 | 0Vdc | 0Vdc |
17配件选择
外径33mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 1 |
尺寸标注：Ø33、Ø13.5、Ø8、4.3、24、8、4.5、M4
外径25mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 3 |
尺寸标注：Ø25、Ø12.5、Ø3.2、18.5、8、M3

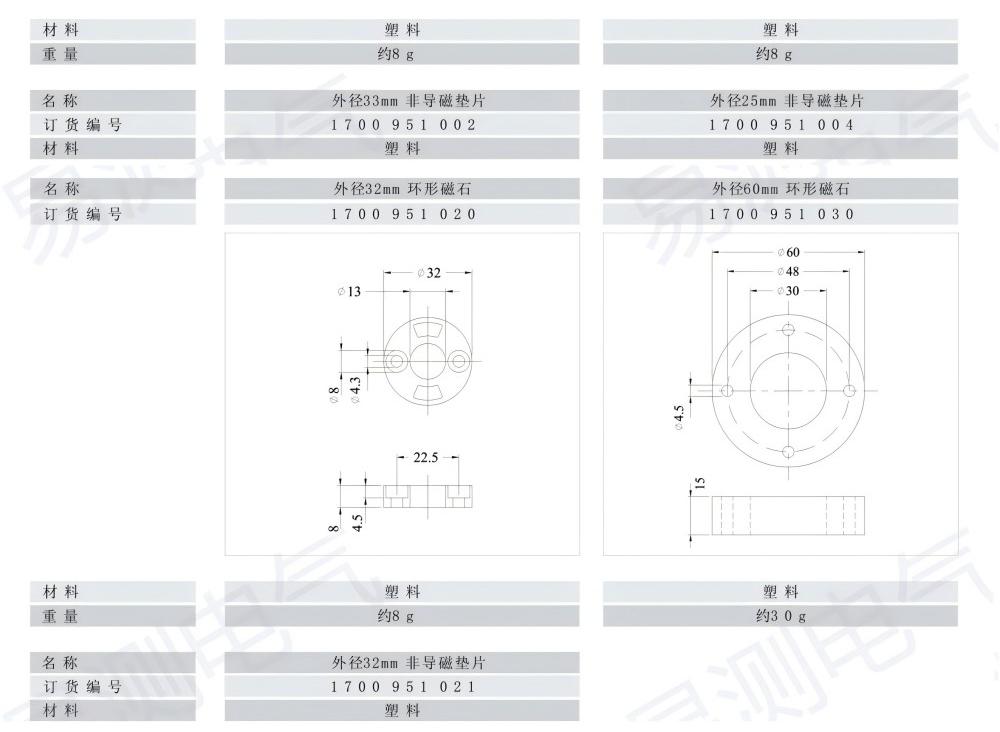

24配件（续）
| 项目 | 参数 |
|---|---|
| 材料 | 塑料 |
| 重量 | 约8 g |
外径33mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径33mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 2 |
| 材料 | 塑料 |
外径25mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径25mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 0 4 |
| 材料 | 塑料 |
外径32mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径32mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 2 0 |
尺寸标注：Ø32、Ø13、Ø8、4.3、22.5、8、4.5
外径60mm 环形磁石
| 项目 | 参数 |
|---|---|
| 名称 | 外径60mm 环形磁石 |
| 订货编号 | 1 7 0 0 9 5 1 0 3 0 |
尺寸标注：Ø60、Ø48、Ø30、Ø4.5、15
| 项目 | 参数 |
|---|---|
| 材料 | 塑料 |
| 重量 | 约30 g |
外径32mm 非导磁垫片
| 项目 | 参数 |
|---|---|
| 名称 | 外径32mm 非导磁垫片 |
| 订货编号 | 1 7 0 0 9 5 1 0 2 1 |
| 材料 | 塑料 |
技术参数（文字整理）
| 订货编号 | 17EX |
|---|---|
| 输出 | 电压/电流输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 无限（取决于控制器 A/D 与电源纹波） |
| 重复精度 | < ±0.005% FS |
| 非线性度 | < ±0.02% FS（最大 ±90μm） |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2500mm） |
| 供应电源 | +12Vdc |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 用电量 | 约 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | 直出电缆 |
| 工作温度 | -40℃～75℃，湿度 90%，不能结露 |
| 防护等级 | IP67（直出电缆） |
| 振荡指标 | 15g / 10-2000Hz / IEC 68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC 68-2-27 |
| EMC | 放射 EN61000-6-3，抗扰 EN61000-6-2、EN61000-4-2/3/4/6 |
| 防爆标志 | Ex ia IIB T4 Ga |
| 防爆合格证编号 | CNEX21.4049X |
| 执行标准 | GB3836.1-2010、GB3836.4-2010 |
| 安装螺纹 | M18×1.5 |
| 测杆直径 | Ø10.0mm |
| 死区 | 头部侧约 50mm / 尾端约 60mm |
安装与接线要点
- 直出电缆接线：红 +12V、蓝 0Vdc、黑信号输出、白信号回路、黄/绿悬空。
- 油缸盖加工：平面 ≥Ø35mm，通孔 Ø13mm，密封面 Rmax 1.6；钻孔与螺纹须与活塞杆同心。
- 可选 Ø33mm（1700 951 001）或 Ø25mm（1700 951 003）环形磁石，并配合非导磁垫片。
