油压切边机是四柱油压机中的一种，主要用于铝、镁合金等压铸产品的冲压工序与切边整形工序，塑性材料、塑料制品的整形成形，也适用于板料的拉伸、压印以及可塑性粉末原料的压制成型工艺。与其他数控设备相比，油压切边机加工的优势在于设备平行精度高，用料相对较少，生产设计及维护成本低，在自动化应用领域较为常见。
液压机械做位移检测，用拉绳位移传感器的核心价值：不改设备结构、量程大、安装灵活，钢丝沿运动方向一出绳就能测。
切边机上测位移测的是什么
油压切边机的工作行程，就是上模从上极限到下极限这段距离，直接决定了冲切、整形、压制的深度和一致性。滑块下行到哪个位置，模具合没合到位，都要有一个实时的位置反馈。测准了这个行程，就能：
- 控制冲切深度，保证产品尺寸一致。
- 做上下限位保护，防止滑块超行程撞模。
- 把行程数据给PLC，做自动化流程控制。
为什么选拉绳而不是别的
切边机这类液压机械，行程一般几百毫米到一两米，属于中等偏大的行程。有的工位想直接用电子尺（导电塑料电位器），但电子尺是接触式、有电刷，行程一长、动作一频繁，电刷磨损、读数漂移就出来了。电磁式小量程位移传感器又装起来要考虑结构、量程也偏小。拉绳位移传感器正好补这个空档：量程从几百毫米到好几米都能做，钢丝一出、编码器一转，位置就出来了，而且是非接触的测量传递（传感器本体不接触运动部件，靠钢丝连接）。

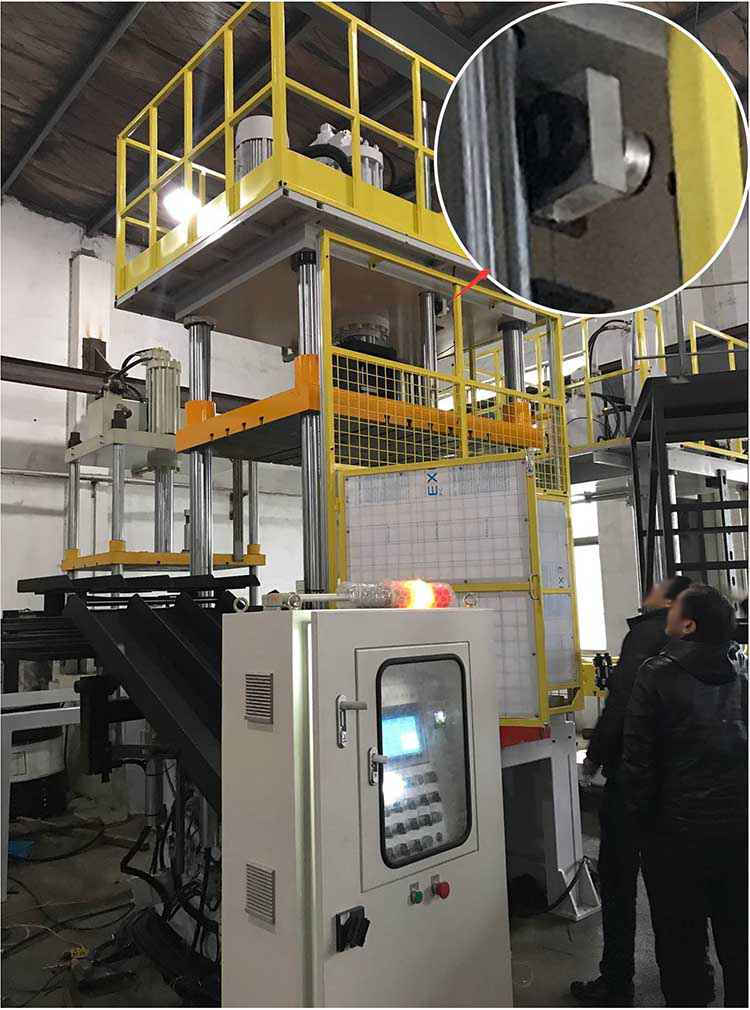

换到实际层面，拉绳式的另一大优势是安装省事。切边机现成的滑块、工作台都比较紧凑，拉绳传感器体积小，支架往机架侧面一固定，钢丝连到滑块或模柄上就能测，不用改动油缸结构、不用在机身上开孔。这对已经定型的设备、需要改造的老压机，特别友好。
真实产品参数锚点
本站对应液压机械行程检测的拉绳产品，量程分档很清晰：
| 型号系列 | 量程 | 装法 | 适合 |
|---|---|---|---|
| EPS-S型 | 小量程 | 支架安装 | 切边机、小型压机、试验机 |
| EPS-M型 | 2500-7500mm | 支架安装 | 中行程液压机、折弯机 |
| EPS-L型 | 7500-15000mm | 支架安装 | 大行程油压机、升降平台 |
这几款拉绳位移传感器测量精度高，使用寿命长，型号齐全，安装使用方便，适合油压切边机这类液压机械的行程与位置检测。钢丝拉出的长度换算成位移，输出可直接给PLC，也可以换成增量脉冲或绝对编码信号。
输出信号怎么选
拉绳传感器常见的输出有三种，按控制系统来定：
- 模拟量（0-10V、4-20mA）：接入老的模拟量PLC或控制柜，通用性强。
- RS485（Modbus）：远距离组网传输，抗干扰好，多个切边机集中监控。
- 增量脉冲/绝对值编码：接带高速计数口的PLC，可做断电保持（绝对值）。
切边机通常用模拟量或RS485就够，响应快、成本合理。要做行程精确控制，就上绝对值编码。
安装调试要点
- 钢丝顺着滑块运动方向出绳，不能斜拉，斜拉会导致线性变差。
- 传感器固定在机架侧或立柱上，支架要牢，不能跟设备振动。
- 钢丝行程两端预留缓冲，滑块到底、到顶时钢丝不能拉到头或松脱。
- 通电后手动盘一个全程，核对零位和满量程，再投入自动。
液压机械做行程与位置检测，拉绳位移传感器是“不改结构、量程大、装得快”的实用方案。选对量程档（EPS-S/M/L）和信号类型（模拟量/RS485/编码），装好出绳对中，就能长期稳定地给出位移反馈。易测电气提供从 EPS-S 到 EPS-L 的拉绳位移传感器选型，可按液压机械行程定制，欢迎咨询。
