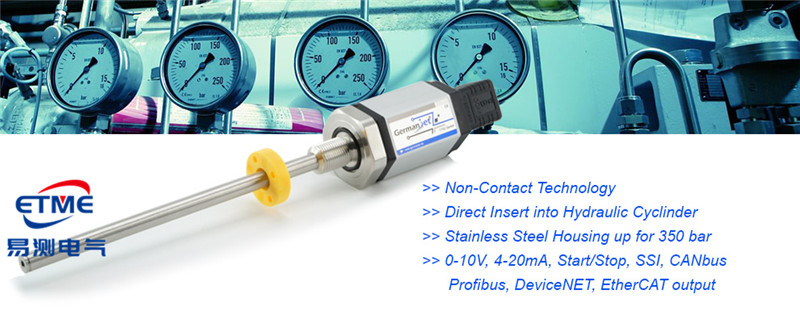

采用杆型的德敏哲Germanjet磁致伸缩位移传感器17系列，主要应用在液压驱动装置中，特别适合在液压缸中用于位置反馈、成形和轧制设备。这类设备对位置反馈的要求是：耐高压、免回零、长期稳定。
17系列在液压缸中的应用
17系列杆型磁致伸缩传感器，用在液压缸里做位置反馈：

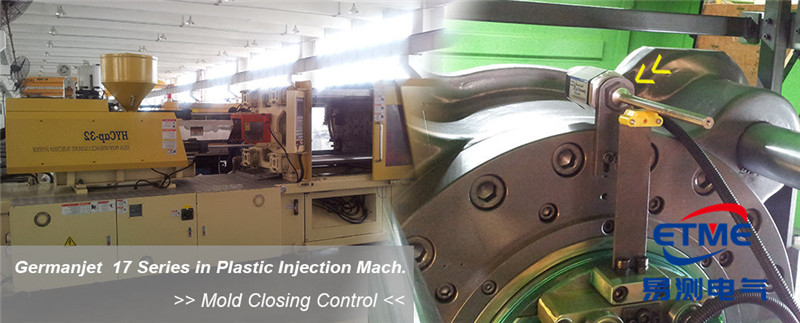

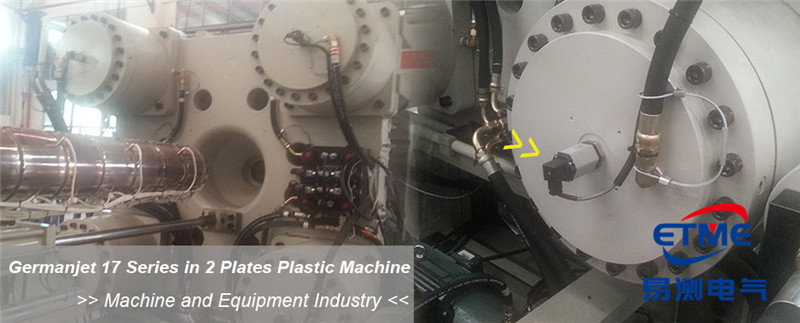

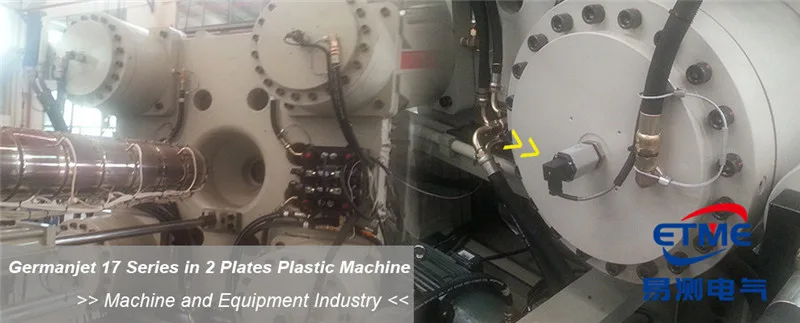

- 成形设备：液压成形机的滑块位置、模具位置控制。
- 轧制设备：轧机液压AGC系统的位置反馈。

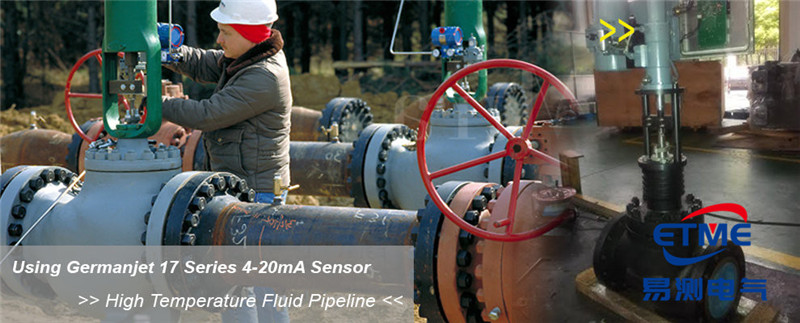

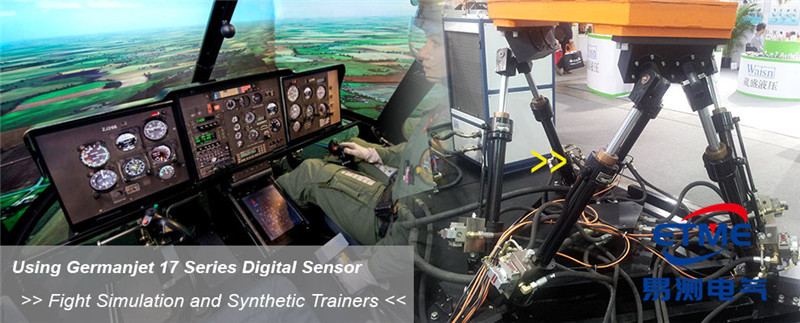

- 液压驱动装置：各种以液压缸为执行机构的位置控制场合。
传感器装在液压缸的压力范围内工作，所以它必须具有与液压缸本身相同的抗压强度。
耐压结构
17系列装进油缸压力区的结构设计：
- 测量元件安装在一根无磁性不锈钢制成的耐压管中，耐压管承受缸内压力，保护内部测量元件。
- 法兰通过一个O形环对高压区域进行密封，防止高压油泄漏。
- 在液压缸外，电子装置集成于杆件法兰上的一个保护壳中，便于接线和维护。
这套结构让传感器能长期工作在高压环境里，同时保证测量可靠。
非接触测量的优势
磁致伸缩是非接触测量：
- 没有机械磨损，长期精度稳定，不需要定期更换。
- 绝对位置输出，断电重上电免回零。
- 同时可测位置和速度，配合伺服阀实现闭环控制。

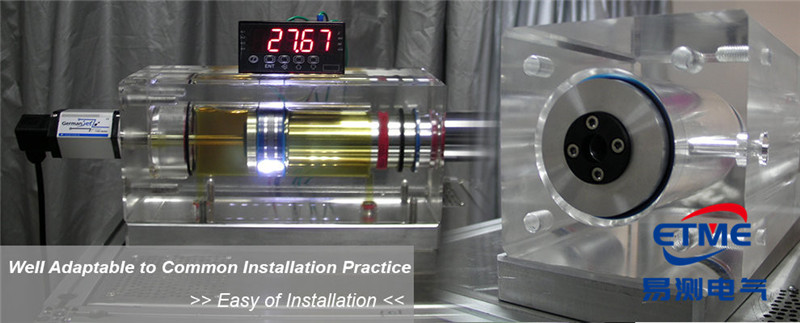

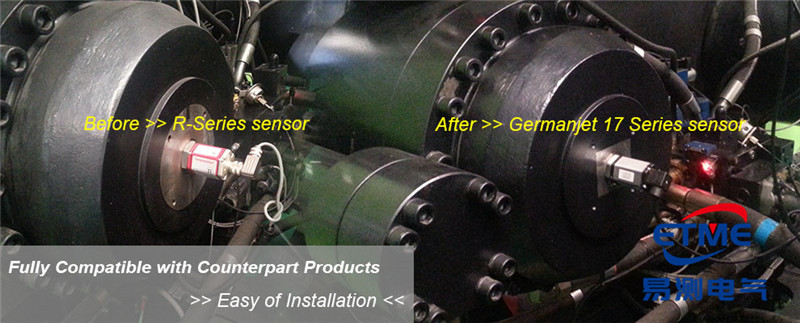

安装要点
- 测杆同心：测杆穿过活塞孔，保证和油缸轴心同心。
- 密封：O形环和法兰装配规范，密封面不能碰伤。
- 磁环固定：磁环固定在活塞上，方向正确。
- 空行程验证：装好后空行程走一遍，确认读数平稳再投入闭环。
17系列杆型磁致伸缩，耐压结构、O形环密封、非接触测量，是成形和轧制等液压设备的可靠位置反馈方案。
